ロケットエンジンモジュール：宇宙探査向け金属製造
導入
ロケットエンジンモジュールは、宇宙探査の成功に不可欠な要素です。これらのモジュールは、燃焼室、ノズル、ターボポンプシステムなどの部品を含み、ロケットの効率的かつ信頼性の高い推進に不可欠です。打ち上げや宇宙飛行中に経験する極限条件により、高性能材料と精密な製造プロセスが必要になります。本ブログでは、使用される材料から、製造、検証、検査に至るまで、ロケットエンジンモジュール製造の詳細について解説します。
ロケットエンジンモジュールとは何ですか？
ロケットエンジンモジュールは、推力を発生させて宇宙機を推進するために設計されたアセンブリです。これらのモジュールには、以下のような重要部品が含まれます。
燃料と酸化剤が高温で混合・燃焼し、推力を生み出す燃焼室。
排気ガスを加速して推進力を生み出すノズル。
ターボポンプは、高圧で燃焼室へ燃料を供給する役割を担います。
これらの部品は、宇宙ミッション中に発生する極端な熱的、機械的、化学的応力に耐えられるよう、慎重に設計・製造されなければなりません。これらの部品のいずれかが故障するとミッション失敗につながる可能性があるため、その製造においては精度と信頼性が最重要です。
ロケットエンジンモジュールに使用される高温合金とそのグレード
ロケットエンジンモジュール用材料の選定は、極端な高温、圧力、環境条件に耐える必要性によって決まります。優れた強度と耐酸化性および耐腐食性で知られる高温合金は、広く利用されています。以下は、最も一般的に使用される合金の一部です。
インコネル合金
インコネル 718：高強度、溶接性、耐酸化性、高温耐性に優れており、燃焼室やノズル用途に最適です。
インコネル 625：優れた耐腐食性と機械的特性で知られ、より高い耐久性が求められる部位によく使用されます。
インコネル 600：優れた耐酸化性を持ち、中程度の温度で作動する部品に適しています。
ハステロイ合金
ハステロイ C-276：孔食と応力腐食割れに対する卓越した耐性を備え、過酷な環境にさらされる部品に適しています。
ハステロイ X：高温での強度と耐酸化性で知られ、ノズルや排気システムに最適です。
Rene合金
Rene 41：優れたクリープ耐性と高温での高強度で知られ、重要なエンジン部品に使用されます。
単結晶合金
これらの合金により、ロケットエンジンモジュールは宇宙飛行の最も過酷な条件下でも構造健全性と性能を維持できます。
ロケットエンジンモジュールの業界用途
ロケットエンジンモジュールは、幅広い航空宇宙用途に不可欠です。その主な役割は、宇宙機が重力を克服し、宇宙空間を飛行するために必要な推力を提供することです。主な用途は以下の通りです。
宇宙打ち上げ機
ロケットエンジンモジュールは、衛星、科学機器、そして有人クルーを宇宙へ輸送する宇宙打ち上げ機に不可欠です。���������れらのモジュールの信頼性は、ミッション成功と搭載クルーやペイロードの安全に直結します。
宇宙探査機および深宇宙ミッション
宇宙探査機や、遠方の惑星や他の天体を探査するミッションでは、ロケットエンジンモジュールは長期間の運転能力を持ち、過酷な宇宙環境に耐えなければなりません。これらの探査機は、広大な宇宙空間を航行するための先進的な推進システムに依存しており、多くの場合、修理や保守の機会はありません。そのため、ロケットエンジンモジュールの耐久性と信頼性は、これらのミッションの長期的成功にとって極めて重要です。
衛星投入
ロケットエンジンは、衛星投入の初期段階を支え、衛星が所定の軌道に正確に到達することを保証します。投入後は、小型スラスターによって軌道の微調整と安定維持が行われます。初期打ち上げ段階は極めて重要であり、ロケットエンジンモジュールに誤差や故障があると、衛星が所定位置に到達できず、実用不能になる可能性があります。
再使用型ロケット
再使用型ロケットの登場により、耐久性と信頼性に優れたエンジンモジュールの必要性が高まっています。高性能合金と先進的な製造方法により、これらの部品は性能劣化なく複数回使用できます。再使用型ロケットは、コスト削減と打ち上げ頻度向上によって宇宙産業を変革しており、その成功はロケットエンジンモジュールの堅牢性にかかっています。
ロケットエンジンモジュールの製造プロセスと設備
ロケットエンジンモジュールの製造には、高精度設備と先進的製造技術を活用した複数の重要工程が含まれます。
設計とエンジニアリング
プロセスは、詳細な設計とエンジニアリングから始まり、先進的なシミュレーションソフトウェアを用いて性能を予測し、部品が直面する条件に耐えられることを確認します。シミュレーションでは、さまざまな運用条件下での熱的、機械的、化学的耐性を評価します。設計においてエンジニアは、推力要件、燃費、熱管理、構造健全性など多くの要素を考慮しなければなりません。計算流体力学（CFD）および有限要素解析（FEA）は、生産前に設計パラメータをシミュレーションし最適化するためによく使用されます。
材料選定
適切な高温合金の選定は極めて重要です。エンジニアは、部品がさらされる極端な温度、機械的応力、潜在的な化学反応などの要因を考慮します。各合金は、その部品の要求に合わせた特定の特性を持つものとして選定されます。強度、重量、耐熱性、耐腐食性の慎重なバランスが、各合金を宇宙用途に適したものにしています。
製造方法
真空インベストメント鋳造：このプロセスは、燃焼室やノズルのような、複雑で高精度な部品を製造します。滑らかな表面仕上げと厳密な寸法制御を実現します。真空環境は汚染の防止にも役立ち、合金の純度と強度を維持します。

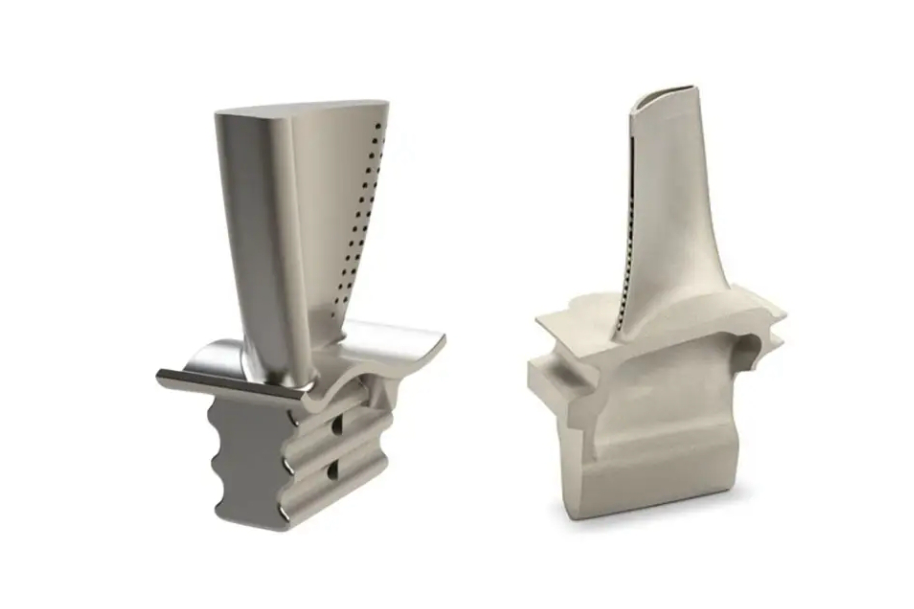

単結晶鋳造および方向性鋳造：タービンブレードのように熱疲労に耐えなければならない部品に使用されます。これらの鋳造法は、結晶粒組織を整列させることで機械的特性を向上させます。凝固プロセスを制御することで、高い熱応力下で弱点となり得る粒界の発生を防ぎます。
超合金精密鍛造：高い強度と靭性が必要な部品に使用されます。精密鍛造は、高温高圧下で合金を成形し、その微細組織を改善して延性や耐衝撃性といった機械的特性を向上させます。
CNC加工：モジュール内で完全に適合し機能しなければならないエンジン部品にとって重要な、厳しい公差と正確な寸法を実現します。最新のCNC機械、5軸CNC加工センターを含むは、ロケットエンジン部品の複雑形状に必要な柔軟性と精度を提供します。
迅速試作と検証プロセス
超合金向け3Dプリンティングは、迅速試作を可能にすることで製造分野を大きく変革しました。この技術により、メーカーは量産前に試験および検証用の試作部品を迅速に製造できます。利点には以下があります。
リードタイム短縮：従来方法よりも迅速に試作品を製造できるため、反復改善と最適化のスピードが向上します。
コ����������金型に伴う費用を削減し、材料ロスを最小限に抑えます。従来の金型は、特に独自の複雑形状を持つ部品では高コストかつ時間がかかります。
反復設計：試験結果に基づいて設計変更や調整を可能にします。エンジニアは設計を素早く修正し、新バージョンを印刷・検証できるため、極限条件下で完全に機能しなければならない部品開発において非常に重要です。
試作品の検証には、機械試験、熱サイクル試験、化学分析が含まれ、材料と設計が性能要求を満たしていることを確認します。このプロセスは、開発初期段階で潜在的な設計不備を特定し解決するために不可欠です。
ロケットエンジンモジュールの代表的な後工程と表面処理
HIPは内部ポロシティを除去し、部品に必要な密度と機械的特性を与えます。熱と圧力を同時に加えることで、疲労耐性と全体的な信頼性が向上します。高い熱的・機械的応力を受けるロケットエンジン部品にとって、HIPは部品寿命の延長に役立ちます。
固溶化処理や時効処理のような特定の熱処理プロセスは、高温合金に必要な機械的強度と硬さを実現するために使用されます。これらの処理は、より良い性能のために部品の微細組織を最適化します。適切な熱処理により、材料は繰り返しの熱負荷下でも機械的健全性を維持できます。
TBCは、部品表面を酸化や熱劣化から保護するために適用されます。このコーティングは、熱伝達を低減する断熱層を提供することで部品寿命を延ばします。表面温度を低く保つことで、TBCは熱疲労を防ぎ、モジュールの長期信頼性に貢献します。
溶接は、ロケットエンジンモジュールの組立に使用され、高性能材料をその強度と健全性を損なうことなく接合します。電子ビーム溶接のような特殊溶接技術が適用され、合金特性を維持します。溶接プロセスでは、運用中の破損につながる可能性のある微小亀裂や熱影響部のような弱点を導入しないことが重要です。
厳格な材料試験と分析が行われ、部品が業界基準を満たしていることを確認します。これには、化学成分の確認、機械試験、応力解析が含まれます。各製造ロットの部品は、均一性と設計仕様への適合を確保するため、これらの品質管理プロセスを経ます。
ロケットエンジンモジュールで一般的に必要な検査
ロケットエンジンモジュールの検査プロセスは、信頼性と安全性を確保するために極めて重要です。代表的な検査には以下があります。
工業用CTスキャン：内部欠陥検出に使用され、空隙や介在物を特定するための3D画像を提供します。鋳造法で製造された部品では、内部欠陥が外観から見えないため特に重要です。
超音波検査：特に鋳造部品や機械加工部品において、内部欠陥がないことを保証します。超音波は、応力下で破損につながる可能性のある材料内部の不均一を検出するのに役立ちます。
SEMは、部品の微細組織や表面欠陥を観察するために使用され、最終組立前に潜在的問題を特定できます。SEMにより、メーカーは合金の粒界、相組成、表面特徴を観察し、適合性を評価できます。
この分析により、超合金の元素組成が仕様を満たしていることを確認し、性能に影響を与える可能性のある不純物の微量検出を可能にします。不純物は微量であっても、材料の機械的特性や耐腐食性に大きく影響する可能性があります。
引張試験および疲労試験によって、部品の強度、降伏、伸びといった機械的特性を確認します。これらの試験により、部品が運用中に受ける機械的応力に耐えられることが保証されます。疲労試験は特に重要であり、部品はしばしば繰返し荷重を受けるため、適切に管理されなければ材料破壊につながる可能性があります。
結論
ロケットエンジンモジュールの製造は、高温合金の選定、精密製造、徹底した検査に関する専門知識を必要とする複雑なプロセスです。初期設計と迅速試作から、後処理および最終品質管理まで、各工程は宇宙飛行の過酷な条件に耐えられる信頼性の高い部品を製造するために不可欠です。3Dプリンティングや特殊製造プロセスのような先進技術を統合することで、企業は宇宙探査ミッションの成功を支える高性能モジュールを提供できます。再使用型ロケットや野心的な宇宙ミッションが増加するにつれ、堅牢で精密に製造されたエンジンモジュールへの需要はさらに高まるでしょう。
