材料試験と破壊解析による合金安全性の向上
超合金は、航空宇宙、発電、石油・ガスなど、極限環境下で部品が機能することを要求する産業において不可欠な材料です。これらの材料は、こうした高性能環境で一般的に見られる高温、腐食、酸化、機械的ストレスに耐えるように設計されています。タービンブレード、ディスク、燃焼室などの重要部品において、故障は許されません。超合金部品の安全性、信頼性、耐久性を確保するために、材料試験と破壊解析が重要な役割を果たすのです。
材料試験は、特定の基準や要件を満たすために、様々な条件下での材料特性を評価することを含みます。一方、破壊解析は、部品故障の根本原因を特定する体系的なアプローチであり、エンジニアが設計、材料、製造プロセスを改善することを可能にします。このブログでは、超合金材料の様々な側面、高度な鋳造・製造技術の利点、後処理の重要性、そして包括的な試験と破壊解析が超合金部品の安全性と性能をどのように向上させるかについて探っていきます。
材料紹介
超合金は、通常、ニッケル、コバルト、または鉄を主成分とし、クロム、アルミニウム、チタン、モリブデンなどの他の元素と組み合わせた高性能合金です。これらの合金は、1,000°Cを超える温度でも強度、安定性、熱劣化に対する耐性を維持するように設計されています。これにより、航空宇宙、発電、化学処理などの過酷な用途に理想的です。
ニューウェイでは、特定の用途と求められる材料特性に基づいて慎重に選定された様々な超合金材料を活用しています。以下は、最も一般的に使用される超合金材料の概要です：
インコネル合金
インコネル合金は、極限環境下での優れた酸化および腐食耐性で知られるニッケル-クロム系超合金です。これらの合金は、高温安定性が不可欠なタービンブレードや燃焼室などの重要部品に、航空宇宙や発電分野で広く使用されています。
一般的なグレード：
インコネル 625：優れた酸化耐性、疲労強度、高温での溶接性で知られています。
インコネル 718：高温環境下での高い強度と耐食性を提供し、タービンエンジンで一般的に使用されます。
インコネル 738：優れたクリープおよび酸化耐性を提供し、航空宇宙用途に理想的です。
モネル合金
モネル合金は、特に海水やその他の過酷な環境下での高い強度と耐食性で知られる銅-ニッケル系合金です。これらの合金は、海洋用途、化学処理、腐食性の高い条件に曝される様々な航空宇宙部品に広く使用されています。
一般的なグレード：
モネル 400：海水および高ストレス環境に対する優れた耐性を提供します。
モネル 500：優れた耐食性と機械的特性で知られ、極限条件に適しています。
ハステロイ合金
ハステロイ合金は、主にニッケルとモリブデンで構成され、高度な酸性および高温環境下での優れた耐食性で知られています。これらの合金は、攻撃的な環境で高性能材料を要求する化学処理、発電、航空宇宙用途で使用されます。
一般的なグレード：
ハステロイ C-276：幅広い化学薬品と高温に対する優れた耐性で知られ、化学処理に理想的です。
ハステロイ X：タービンエンジンなどの高温用途に適し、強度と酸化耐性を提供します。
ステライト合金
ステライト合金は、高い耐摩耗性のために設計されたコバルト-クロム系超合金で、優れた機械的強度と耐久性を必要とする用途で一般的に使用されます。これらの合金は、バルブシート、ノズル、切削工具、および高い摩耗と機械的ストレスに曝されるその他の部品に理想的です。
一般的なグレード：
ステライト 6：優れた耐摩耗性と靭性で知られ、過酷な産業環境でよく使用されます。
ステライト 12：強化された耐食性を提供し、海洋および化学環境で一般的に使用されます。
ステライト 21：優れた耐摩耗性と高温安定性を提供します。
チタン合金
チタン合金は、優れた強度重量比と卓越した耐食性で知られています。これらの合金は、重量が重要でありながら強度と耐久性を維持しなければならない航空宇宙、医療、海洋用途で広く使用されています。
一般的なグレード：
Ti-6Al-4V (TC4)：非常に汎用性が高く、航空宇宙および産業用途で一般的に使用されます。
Ti-6Al-4V ELI (Grade 23)：重要な航空宇宙用途向けに強化された性能を提供します。
Ti-15V-3Cr-3Sn-3Al：高い強度と高温耐性で知られ、航空宇宙および高性能エンジニアリングに適しています。
単結晶合金
単結晶合金は、特に極端な温度と機械的ストレスに曝される部品において、卓越したクリープ耐性を要求する用途で使用されます。CMSX-2やPWA 1480などのこれらの合金は、均一な結晶粒構造により、最も過酷な条件下でも優れた強度と性能を維持できるため、ジェットエンジンや発電所のタービンブレードによく使用されます。
一般的なグレード：
CMSX-2：卓越した高温強度とクリープ耐性のため、航空宇宙および発電分野で広く使用されています。
PWA 1480：極端な熱的および機械的ストレス下での性能発揮能力で知られ、タービンブレードに理想的です。
各超合金材料は、高性能用途の特定の要求を満たすために慎重に選定・加工されます。ニューウェイでは、極限環境での最適な性能のために、高度な真空精密鋳造技術を使用し、最高水準で製造されることを保証しています。
超合金部品の利点
超合金は、タービンエンジンや産業機器を含む過酷な用途において重要な材料です。これらは、鋳造、鍛造、機械加工、3Dプリンティングなどの特定の製造技術に理想的な卓越した機械的特性を提供します。以下は、様々な製造方法における超合金部品の主な利点です：
真空精密鋳造品
真空精密鋳造は、優れた材料特性を持つ複雑形状の超合金部品を作成する精密な方法です。汚染を最小限に抑え、気孔を減らし、良好な表面仕上げを実現します。�れは、タービンブレードなど、精度が重要な用途において不可欠です。主な利点は以下の通りです：

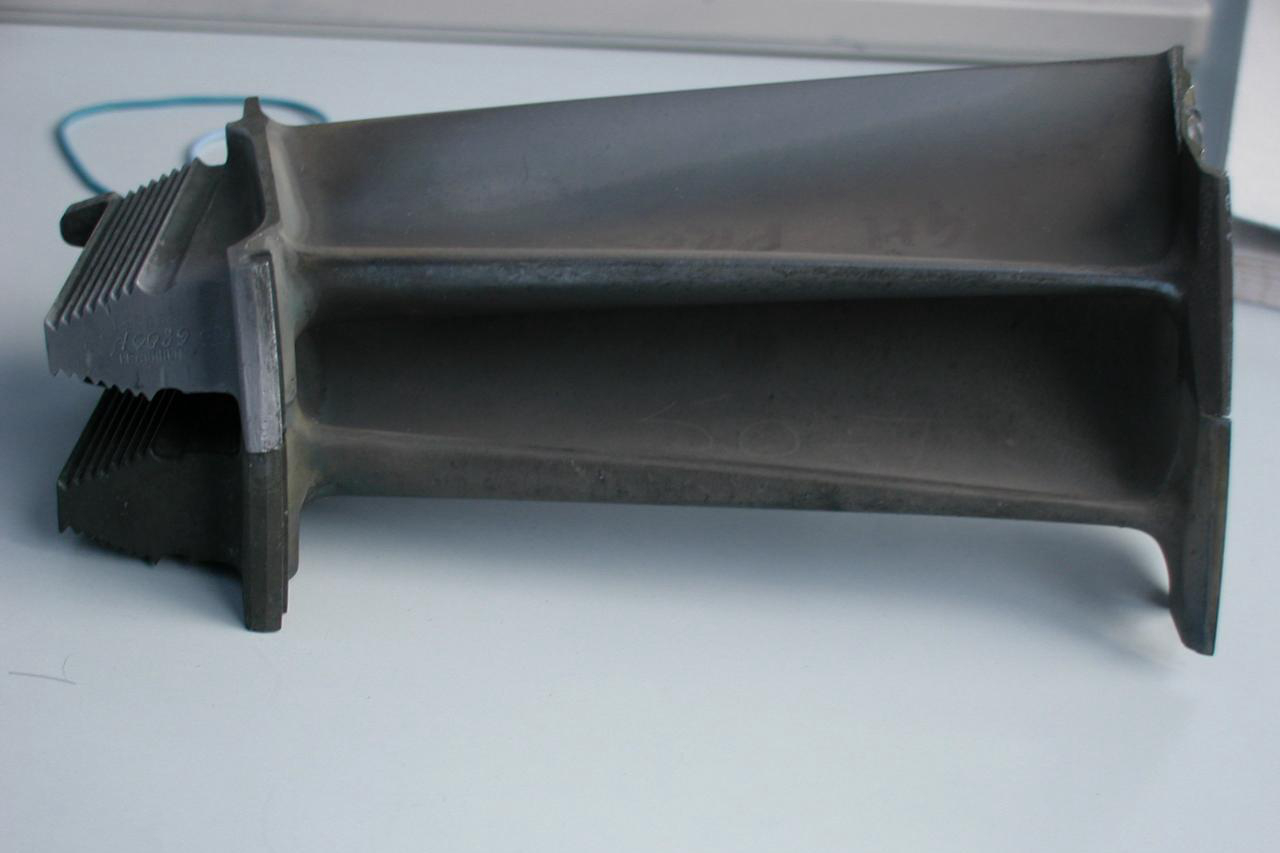

単結晶鋳造品：単結晶鋳造は、結晶粒構造を一方向に整列させ、クリープ耐性と高温安定性を向上させます。航空宇宙用途で使用されるタービンブレードに理想的で、これらの鋳造品は長期間にわたって高い熱的および機械的ストレスに耐えます。
等軸晶鋳造品：等軸鋳造品のランダムな結晶粒構造は、靭性、疲労および破壊に対する耐性を向上させます。この方法は、発電所のタービン部品など、高い強度と信頼性を必要とする部品に適しています。
超合金方向性凝固鋳造品：方向性凝固は、結晶粒構造を特定の方向に導き、材料の機械的特性を改善します。この鋳造方法は、高温環境で作動する重要部品の製造に特に有益で、欠陥を減らし部品性能を向上させます。
特殊合金鋳造品：カスタマイズされた特殊合金は、酸化、腐食、極端な温度に対する優れた耐性を提供するように設計されており、航空宇宙、エネルギー、その他の高需要産業に理想的です。カスタマイズにより、部品が最大の性能を発揮するための正確な仕様を満たすことが保証されます。
粉末冶金部品
粉末冶金（PM）は、金属粉末を圧縮・焼結して部品を形成する技術です。PMは、優れた機械的特性を持つ高密度材料を作成するため、タービンディスクの製造に特に有利です。主な利点は以下の通りです：
一貫した材料特性：PMは均一性を確保し、気孔を減らすことで、材料全体の強度を向上させます。
強化された疲労耐性：制御された粒子サイズと結合プロセスにより、超合金部品の疲労耐性が向上します。
高温安定性：PMプロセスは鋳造欠陥を排除し、極端な熱に曝される部品の優れた温度安定性を保証します。
超合金精密鍛造品
精密鍛造は、圧縮力の下で超合金を成形し、優れた材料完全性を持つ高強度部品の生産を可能にします。このプロセスは、高ストレス条件に曝される部品に不可欠であり、以下の利点を提供します：
強化された疲労耐性：鍛造は材料の微細組織を改善し、疲労耐性を大幅に向上させます。
寸法精度：精密鍛造は高い寸法精度を提供し、部品が厳しい公差を満たすことを保証します。
優れた材料特性：このプロセスは超合金部品の機械的特性を最適化し、高温・高ストレス用途に理想的にします。
CNC加工超合金部品
CNC加工は、コンピュータ制御工具を使用して超合金部品を精密に成形します。この方法は、厳しい公差と複雑な形状が要求される航空宇宙やエネルギーなどの産業において特に貴重です。CNC加工の利点は以下の通りです：
高い精度と再現性：CNC加工は、部品が正確な仕様で、最小限の偏差で製造されることを保証します。
複雑な形状：この方法は複雑な設計や内部形状を扱うことができ、タービンブレードや�ンジン部品に適しています。
短い製造時間：CNC加工は効率的で、迅速な納期を可能にし、カスタムまたは少量部品の迅速な納入を必要とする産業にとって重要です。
3Dプリント超合金部品
積層造形、別名3Dプリンティングは、複雑で軽量な超合金部品の設計と生産を変革しました。3Dプリンティングの利点は以下の通りです：
複雑な形状：3Dプリンティングは、従来の方法では製造が困難または不可能な複雑な部品の作成を可能にします。
材料の最適化：この方法は必要な材料のみを使用することで廃棄物を削減し、部品全体の効率と性能を向上させます。
迅速なプロトタイピング：3Dプリンティングはプロトタイプの迅速なテストと反復を可能にし、特に性能と精度が重要な航空宇宙などの重要な用途において、製造業者が設計を迅速に改良することを可能にします。
超合金部品が製造されると、機械的特性を向上させ、高ストレス環境での性能を確保するために、いくつかの後処理工程を経ます。これらのプロセスには、熱処理、ホットアイソスタティックプレス（HIP）、溶接、コーティングが含まれます。
熱処理
熱処理は超合金部品にとって重要であり、強度、靭性、疲労耐性を向上させます。固溶化、時効、焼入れなどの熱処理プロセスは、所望の微細組織を達成するのに役立ち、最終的に材料の高温および機械的ストレスへの耐性を高めます。熱処理は、特に極限条件にさらされる部品に対して、合金の耐久性と性能を向上させます。
ホットアイソスタティックプレス（HIP）
ホットアイソスタティックプレス（HIP）は、気孔を除去し材料密度を改善するために使用されるプロセスです。不活性ガス雰囲気下で高圧と高温を適用することにより、部品は均一な高密度化を受け、機械的特性が向上し、高い強度と耐久性が確保されます。HIPの利点には、疲労およびクリープに対する耐性の向上が含まれ、部品を過酷な用途でより信頼性の高いものにします。
溶接とコーティング
超合金部品は、部品を接合するための溶接プロセスを経たり、熱障壁コーティング（TBC）などの保護コーティングを受けたりすることがよくあります。溶接は、部品間の強固で耐久性のある接合部を作成するために必要です。一方、TBCは、タービンブレードや燃焼器など高温に曝される部品に対して、強化された酸化耐性と熱保護を提供します。これらのコーティングは、高性能用途における超合金部品の寿命を延ばす上で重要な役割を果たします。
試験と検査
超合金部品の安全性と信頼性は、厳格な試験と検査手順によって確保されます。これらの方法は、肉眼では見えない欠陥を検出し、重要な用途での故障を防ぎます。
非破壊試験（NDT）
X線検査、超音波試験、渦電流試験などのNDT技術は、部品の完全性を損なう可能性のある内部欠陥、亀裂、空隙を検出します。これらの方法は、超合金部品が極限条件下で意図通りに機能することを保証します。
機械的特性試験
機械的特性試験は、超合金部品の強度、靭性、疲労耐性を評価します。引張試験、クリープ試験、衝撃試験などの試験は、様々な負荷条件下での材料の挙動を評価し、高温用途への適合性を確保するのに役立ちます。
化学分析
グロー放電質量分析（GDMS）や誘導結合プラズマ発光分光分析（ICP-OES）などの化学分析技術は、組成を検証します。超合金部品の正しい化学組成を確保することは、過酷な環境下での機械的特性と性能を最適化するために不可欠です。
破壊解析
破壊解析は、故障した部品を調べて故障の根本原因を特定することを含みます。破面解析や微細組織分析などの技術は、故障が材料欠陥、不良な製造プロセス、または不適切な材料選択によるものかどうかについての洞察を提供します。これらの知見は、エンジニアが将来の設計と製造技術を改善するのに役立ちます。
超合金部品の産業用途
超合金部品は、故障が許されないいくつかの産業において不可欠です。以下は、高性能超合金部品に依存するいくつかの主要な産業です。
航空宇宙
航空宇宙産業では、タービンブレード、ディスク、燃焼室などの超合金部品が極端に高い温度と機械的ストレスに耐えなければなりません。材料試験は、これらの部品が航空機やエンジンのライフサイクル全体を��じて確実に性能を発揮することを保証します。インコネルやCMSX合金などの超合金は、重要な航空宇宙部品の製造によく使用されます。
発電
超合金は、ガスタービンや蒸気タービンでの発電にも使用されます。これらのタービンは高ストレス・高温環境で作動し、長期間にわたって強度と完全性を維持する材料を必要とします。試験と分析は、発電システムの安全性と効率を確保します。ガスタービンブレードなどの超合金部品は、これらのシステムの信頼性にとって不可欠です。
石油・ガス
超合金は、部品が腐食、高温、機械的ストレスに耐えなければならない石油・ガス産業において重要な役割を果たします。ポンプ、バルブ、掘削装置は、過酷な環境下での性能を確保するために堅牢な試験に依存しています。ハステロイやステライトは、極限条件に対する耐性のため、この産業で一般的に使用されます。
自動車および海洋
自動車および海洋産業は、軽量で耐久性があり、高温とストレスに耐えることができる超合金部品の恩恵を受けています。エンジン部品やターボチャージャーなどの部品は、その寿命と最適な性能を確保するために定期的に材料試験を受けます。自動車および海洋エンジンで使用される超合金には、インコネルやニッケル基合金が含まれます。
