9F/9FA タービン部品の鋳造後に必要な後処理とは？

9F/9FA タービン部品の鋳造後に必要な後処理とは？

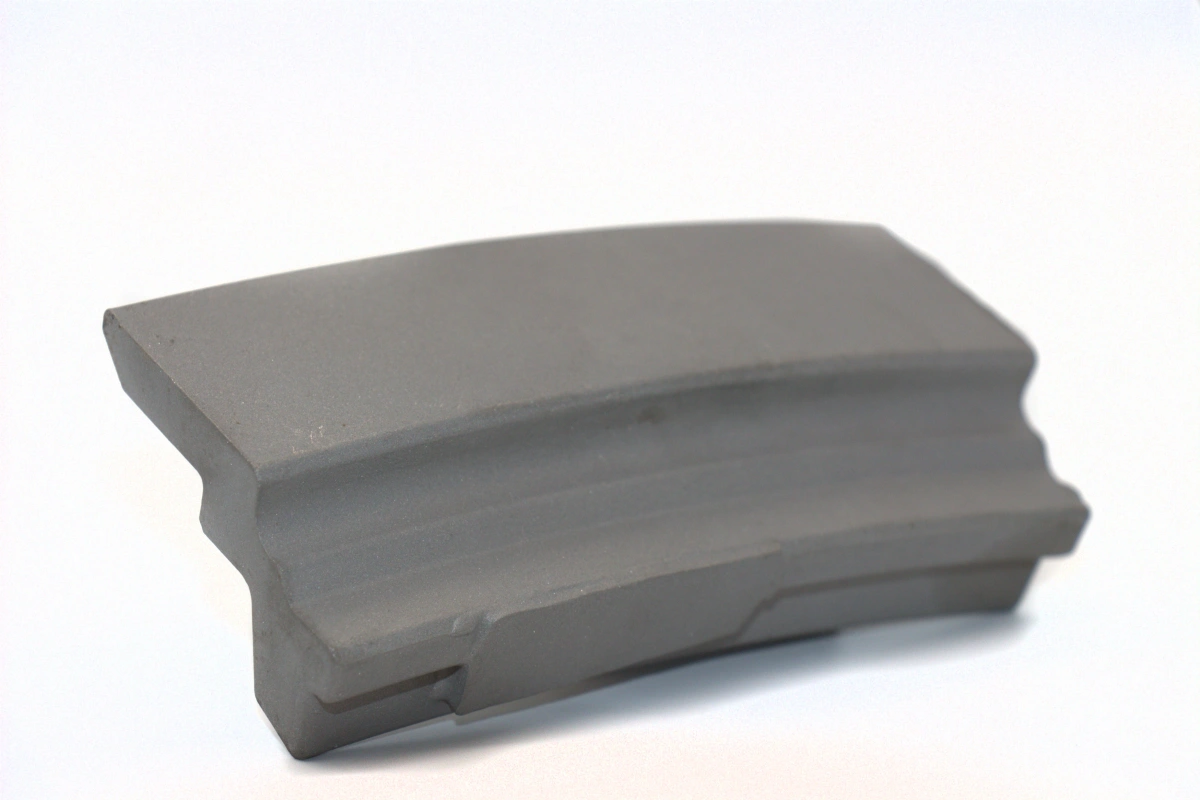

9F/9FA タービン部品の鋳造後、最も重要な後処理には通常、熱処理、熱間等方圧加圧（HIP）、CNC 加工、局所的な溶接、保護用の遮熱コーティング、および包括的な材料試験および分析が含まれます。これらの工程が必要なのは、鋳造された 9F/9FA 高温部品が、金属温度がしばしば 850～1,050℃の範囲に達する運用条件下において、クリープ耐性、酸化寿命、寸法精度、表面完全性、および取り付け適合性に関する厳しい要件を満たさなければならないためです。

1. 鋳造後に後処理が不可欠な理由

鋳造部品は通常、ニアネットシェイプの素材に過ぎません。真空精密鋳造によって優れた形状と合金品質が達成された場合でも、9F/9FA タービンに取り付ける前に、熱的安定化、寸法仕上げ、欠陥制御、および表面保護が必要です。適切な後処理が行われない場合、残留応力、気孔、酸化感受性、加工の不整合、コーティングの剥離、および繰返し運転中の早期き裂発生などの一般的なリスクが生じます。

2. 9F/9FA 鋳造タービン部品の主な後処理

3. 熱処理は通常、最初の重要な工程です

ほとんどの鋳造 9F/9FA タービン部品において、鋳造後の清理直後に熱処理が必要です。これは、鋳造ままの微細組織が長期的な運用に最適であることは稀だからです。制御された熱サイクルにより、偏析領域を均質化し、析出物の分布を改善し、凝固による残留応力を低減できます。実用的には、これによりクリープ寿命が延び、変形のリスクが低下し、起動 - 停止サイクルを繰り返した後も機械的挙動がより安定します。

この工程は、微細組織のわずかな違いが最も高温ゾーンの寿命に有意な影響を与える可能性がある、耐高温鋳造合金で製造された部品において特に重要です。

4. 重要な高温部の完全性確保には HIP がしばしば必要です

多くの重要な 9F/9FA 鋳造品において、HIP は初期熱処理の後、または統合された熱工程の一部として使用され、内部の収縮気孔を低減し密度を向上させます。これは、小さな内部空隙であっても、疲労および熱応力の下でき裂発生源となり得るため重要です。重負荷ガスタービンの運用では、長い検査間隔にわたって構造信頼性を維持しなければならないノズルリング、ベーンセグメント、ブレード、その他の鋳造部品において、HIP は特に価値があります。

多くのプログラムにおいて、HIP は標準的な鋳造品と、より長寿命のタービン用途向け鋳造品の主な違いの一つです。

5. CNC 加工により、鋳造品は取り付け準備完了部品へと変換されます

熱処理工程の後、最終的な基準面、取付面、ボルトパターン、根部、シュラウド接触部、シールインターフェース、および空力的または流れにとって重要な表面を実現するために、仕上げ加工が必要です。精度の高い鋳造素材であっても、9F/9FA 部品はしばしば正確なプロファイル制御と適合関係を必要とするため、加工なしでは取り付け要件を満たすことは通常できません。

これは、寸法のわずかなずれが組立、シール性能、またはガスパス性能に影響を与える可能性があるノズルリング、ベーンセグメント、ブレード取付部などの構成要素において特に重要です。形状に微細な穴、アクセス困難な流路、または複雑なプロファイルが含まれる場合、深穴加工や放電加工（EDM）などの追加工程が必要になることもあります。

6. より高温の運用ゾーンには表面保護が必要です

多くの 9F/9FA タービン鋳造品は、加工および検査後にコーティングが必要です。これは、最も過酷なゾーンにおいて、基材合金だけでは十分な酸化防止または熱保護を提供できない可能性があるためです。遮熱コーティングシステムは金属温度を数十度低下させ、酸化速度を遅くすることができ、タービンブレード、ベーン、その他の露出部品の運用寿命を大幅に向上させることができます。

コーティングが指定されている場合、表面準備の品質が重要になります。コーティング前に基材が適切に熱処理、洗浄、寸法管理されていない場合、密着性やコーティング寿命が損なわれる可能性があります。

7. 検査は必須の後処理であり、任意の追加工程ではありません

鋳造後および主要な後処理工程のそれぞれにおいて、部品が依然として要件を満たしていることを確認するための検証が必要です。部品の種類に応じて、化学成分分析、X 線検査、CT 撮影、金顕微鏡観察、SEM 検査、CMM 測定、および機械試験が含まれる場合があります。9F/9FA ハードウェアの場合、検査は最終的な付加工程ではなく、通常は工程ルート自体の一部です。

8. 部品カテゴリ別の典型的な後処理ルート

9. まとめ

まとめると、9F/9FA タービン部品の鋳造後に必要な主要な後処理は、熱処理、必要に応じた HIP、精密加工、局所溶接、コーティング、および構造化された検査です。これらの工程により、鋳造されたニアネットシェイプの素材が、ガスタービン運用に必要な強度、精度、耐酸化性、およびトレーサビリティを備えた、運用準備完了の高温部部品へと変換されます。関連する参照資料については、後処理サポート、後処理の利点、およびガスタービン製造をご覧ください。
