ガスタービン製造施設向け高温合金アセンブリ

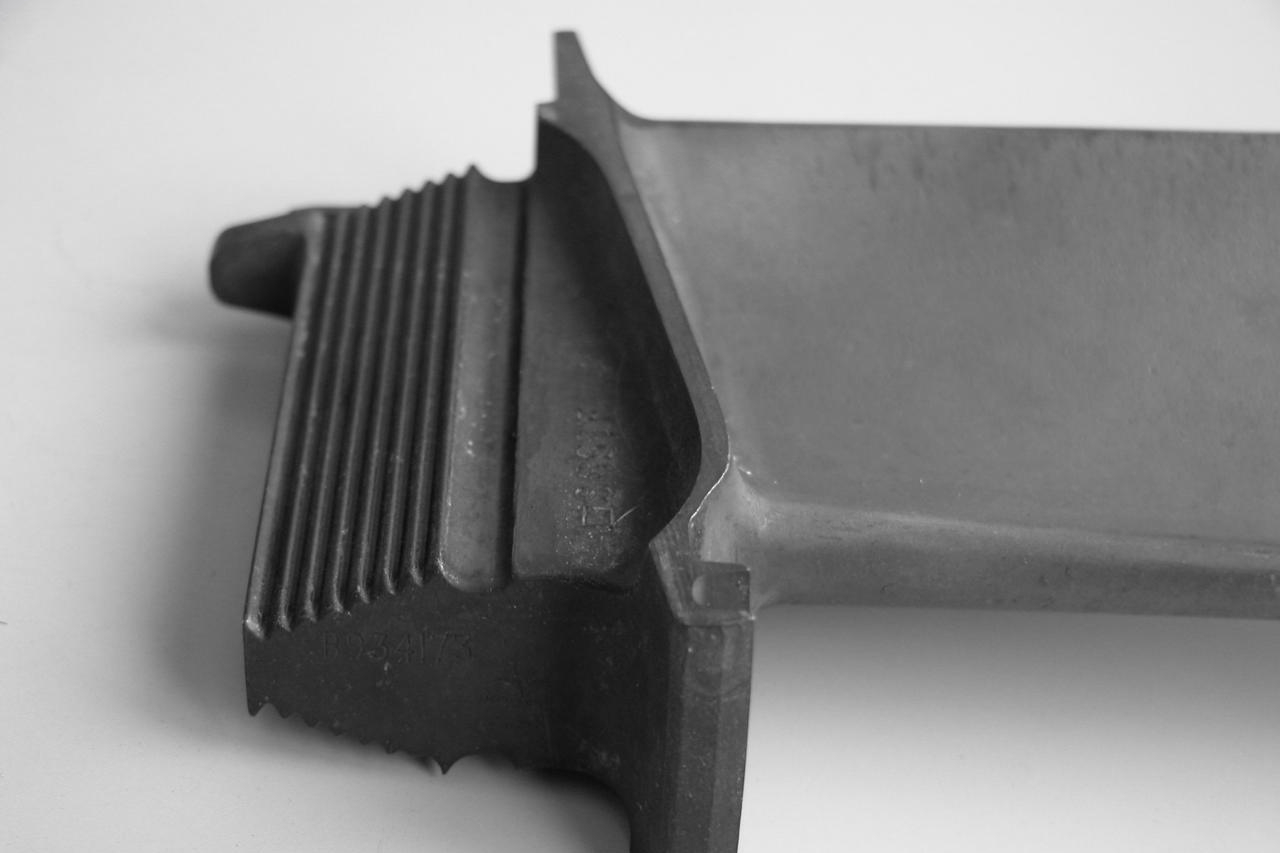

ガスタービンアセンブリの概要
ガスタービンアセンブリは、発電、航空、海洋用途において極めて重要です。高温合金で作られたこれらのアセンブリは、高温、機械的応力、腐食環境などの極限条件に耐えるように設計されています。ガスタービンアセンブリの製造には、信頼性の高い性能を確保するために、精密工学、特殊材料、高度な生産技術が用いられます。
ガスタービンは、多くの産業および商業用途の中心であり、燃焼プロセスを通じて燃料を機械エネルギーに変換します。このエネルギーは、発電、航空機推進、船舶の移動に利用されます。アセンブリは、高速回転と高温燃焼ガスの過酷な条件に対処できなければなりません。これらの条件は、作動効率を維持し、ダウンタイムを最小限に抑えながら、強度、回復力、耐久性を提供する材料と製造プロセスを必要とします。ガスタービンアセンブリの実用的な設計と製造は、これらの要求の厳しい用途における性能、安全性、寿命にとって極めて重要です。
ガスタービンアセンブリ製造で使用される代表的な超合金
ガスタービンアセンブリは、高温に耐え、優れた機械的強度を提供する一連の超合金を利用します。これらの合金には、インコネル、ハステロイ、ニモニック、CMSXシリーズ、およびその他のニッケル基超合金が含まれます。各材料は、ガスタービン作動の過酷な条件にとって重要な、クリープ抵抗性、耐食性、疲労強度などの独自の特性に基づいて選択されます。
インコネル合金: 高い酸化および腐食抵抗性で知られ、極端な高温環境で重要な役割を果たします。インコネル合金は、1000°Cを超える温度でも機械的特性を保持できるため、燃焼室や排気部品など、ガスタービンの最も高温のセクションでよく使用されます。
ハステロイ: 高温酸化および侵襲性化学物質に対する優れた抵抗性を提供し、燃焼環境に適しています。ハステロイは、過酷なガスや化学物質への曝露が避けられない用途で好まれ、重要な部品の寿命と安定性を確保します。
ニモニック: 高性能タービンブレードおよびディスクに理想的で、優れた熱安定性とクリープ抵抗性を提供します。ニモニック合金は、連続的な高温作動中も強度と安定性を維持し、これは特に一定の遠心力を受けるタービンブレードに有益です。
CMSXシリーズ: タービンブレード用に特別に設計された単結晶超合金で、優れたクリープ抵抗性と熱疲労特性を確保します。粒界を排除することで、CMSX合金はタービンブレードの亀裂やその他の欠陥の形成に対する抵抗能力を高め、部品寿命を延ばします。
これらの材料は、過酷な熱的および機械的負荷下で構造的完全性を維持することにより、ガスタービンアセンブリの性能と寿命に貢献します。各コンポーネントに適した合金を選択することは、設計および製造プロセスにおいて極めて重要であり、効率性と信頼性の両方に影響を与えます。
ガスタービンアセンブリの製造プロセスと設備
ガスタービンアセンブリの製造には、所望の品質と精度を達成するために、いくつかの高度なプロセスと先進的な設備が関与します。製造で使用される最も代表的なプロセスには以下が含まれます：
真空鋳造: 高精度で複雑な形状を製造する方法であり、超合金部品の純度と完全性を確保します。真空鋳造は、不純物を最小限に抑えることが重要な高応力タービンブレードに一般的に使用されます。このプロセスにより、ニアネットシェイプ部品の製造が可能となり、広範な機械加工の必要性を減らし、優れた表面品質を確保します。
単結晶鋳造: タービンブレードに使用され、粒界を排除してクリープ抵抗性を向上させます。単結晶鋳造は、極端な遠心力と熱応力に対処できるブレードを作成し、作動寿命を延ばします。このプロセスは、応力が集中する可能性のある弱点を防ぐのに役立つため、要求の厳しい用途にとって重要です。
等軸結晶鋳造: 機械的特性を向上させる均一な粒組織を達成するプロセスであり、等方性特性が望まれる部品でよく使用されます。等軸結晶鋳造は、部品全体を通じて一貫した特性を維持するのに役立ち、作動中に様々な力を受けるコンポーネントにとって不可欠です。
超合金方向性鋳造: 特定の負荷条件に対して強化された方向性強度を持つ部品を提供します。方向性鋳造は、粒界を整列させて、所望の負荷方向での機械的強度を最大化し、これは特にタービンブレードやベーンなど、高い熱勾配に曝されるコンポーネントに有益です。
粉末冶金: タービンディスクの均質な材料分布と優れた機械的特性を確保します。粉末冶金は、組成の高い均一性と最小限の欠陥を必要とするコンポーネントの製造に有利です。このプロセスは、高回転速度に耐え、負荷下での亀裂に抵抗する部品に理想的です。
超合金CNC加工: コンポーネント形状の高精度を達成し、タービンアセンブリの嵌合および公差要件にとって重要です。CNC加工により、寸法を精密に制御することが可能となり、正確な組立と最適な作動にとって重要です。シャフト、ノズル、ケーシング部品などのコンポーネントは、最適な性能を確保し、摩耗を最小限に抑えるために正確な寸法を必要とします。
超合金積層造形: 選択的レーザー溶融（SLM）などの3Dプリントプロセスにより、迅速な試作と複雑な形状の製造が可能となり、リードタイムを短縮します。積層造形は設計の柔軟性も可能にし、冷却効率を高める複雑な内部構造を持つコンポーネントの作成を可能にします。SLMを通じて製造されたコンポーネントは、熱管理を向上させ、材料重量を減らす新しい設計を取り入れることができ、より良いタービン効率に貢献します。
ガスタービンアセンブリの品質管理における試験方法と設備
品質管理は、コンポーネントが厳格な性能基準を満たすことを確保する、ガスタービンアセンブリ生産に不可欠です。使用される試験方法には以下が含まれます：
超音波試験
超音波試験は、内部欠陥を検出し、材料の構造的完全性を確保するために使用されます。超音波は、作動中の部品の機械的安定性を損なう可能性のある不完全性を明らかにします。この方法は、内部亀裂や介在物が壊滅的な故障につながる可能性のあるタービンブレードやディスクなどの部品に有益です。超音波試験を高応力コンポーネントに使用することは、安全性と信頼性を確保するために極めて重要です。
X線検査
X線検査は、内部亀裂や気孔を特定するために使用される非破壊技術です。この方法は、内部欠陥が外部から見えない可能性のある複雑な形状の部品にとって不可欠です。X線検査は、ブレード根元や冷却チャネルなどのコンポーネントの内部構造が設計仕様を満たしていることを確保します。X線を使用した内部欠陥検出技術は、ガスタービンコンポーネントの構造的完全性を維持するために重要です。
クリープおよび疲労試験
クリープおよび疲労試験は、材料が高温および機械的応力への長時間曝露に耐える能力を評価します。これらの試験は、タービンブレードとディスクが長期間の作動期間にわたって性能を維持することを確保します。クリープ試験は、コンポーネントを持続的な高温と応力にさらして、時間の経過とともにどのように変形するかを決定することを含み、疲労試験は繰り返し負荷に耐える能力を評価します。疲労試験によるライフサイクル予測は、ガスタービンの耐久性を確保するために不可欠です。
走査型電子顕微鏡（SEM）分析
SEM分析は、合金の内部特性が要求される仕様を満たしていることを確保するための微細構造分析に使用されます。SEMは、粒組織、相組成、および材料の性能に影響を与える可能性のある潜在的な不純物を理解するのに非常に貴重です。このレベルの分析は、作動故障につながる可能性のある欠陥の根本原因を特定するために重要です。SEMによる高解像度イメージングは、精密な品質評価を支援します。
機械的試験
機械的試験は、引張、硬さ、衝撃試験を含み、材料の強度と柔軟性を評価します。これらの試験は、タービンアセンブリで使用されるすべての材料が作動応力に耐えられることを確保します。機械的試験は、合金組成が効果的に性能を発揮するための強度、延性、靭性を提供することを確認するのに役立ちます。降伏および引張強度の検証は、性能要件への適合を確認します。
ガスタービンアセンブリの産業と用途
ガスタービンアセンブリは、信頼性の高い高性能エンジンとタービンを必要とする産業で広く使用されており、例えば：
航空宇宙および航空: 航空機エンジンおよび補助動力装置を駆動します。ガスタービンは推進力において極めて重要な役割を果たし、航空システムの安全性と信頼性を確保します。ガスタービンが高高度で、急速に変化する条件下で効率的に作動する能力は、航空宇宙用途に理想的です。
発電: これらは、発電ガスタービンの主要コンポーネントです。ガスタービンはコンバインドサイクル発電所で広く使用され、世界の電力の大部分を提供しています。これらのタービンは、高い効率性、迅速な起動能力、天然ガスやバイオ燃料を含む様々な燃料との互換性が評価されています。
海洋: 海軍および商業船舶の推進システムで使用されます。ガスタービンの高い出力重量比は、スペースと重量が限られている海洋用途に理想的です。海洋ガスタービンは、効率性と柔軟性を最大化するために、電気推進システムと組み合わせられることがよくあります。
石油およびガス: 抽出および処理設備の機械的駆動を支援します。ガスタービンは、石油およびガス産業における天然ガスの圧縮およびその他の操作に必要な電力を提供します。遠隔地および過酷な環境で確実に電力を発生させる能力は、洋上プラットフォームやパイプライン圧縮ステーションでの人気の選択肢となっています。
ガスタービンアセンブリの代表的な後処理
初期製造後、ガスタービンアセンブリは、その特性を向上させ、サービスに備えるためにいくつかの後処理を受けます。これらのプロセスには以下が含まれます：
ホットアイソスタティックプレス（HIP）: 気孔率を低減し、機械的強度を向上させるため。HIPは、部品を高温高圧にさらして内部空隙を閉じ、密度を高め、材料特性を改善します。このプロセスは、極端な遠心力と高温に耐えなければならないタービンブレードやディスクにとって不可欠です。
熱処理: 微細構造を改善し、合金の耐久性を向上させるため。熱処理プロセス、例えば固溶化焼鈍や時効は、機械的強度と熱疲労抵抗性を向上させるために適用されます。これらの処理は、起動および停止時に経験する熱サイクルに部品が耐えるのに役立ち、亀裂や変形のリスクを減らします。
熱遮断コーティング（TBC）: タービンブレードに適用され、熱疲労を低減します。TBCは、下地の金属を高温から断熱するセラミックコーティングであり、その耐久性を向上させます。このコーティングは、高温燃焼ガスから保護し、全体的な熱負荷を減らすことにより、タービンブレードの耐用年数を大幅に延ばします。
CNC加工: 厳しい公差を達成するための最終仕上げ。加工は、組立の寸法要件を満たし、作動効率を確保するために不可欠です。CNC加工は、すべての部品が正確に組み合わさり、ギャップを最小限に抑え、タービンを通る効率的な気流を確保します。
迅速試作プロセス
迅速試作は、ガスタービンアセンブリの開発を加速するために重要です。使用される技術には、複雑な形状を迅速に作成するための超合金3Dプリント（例：SLM、LENS）および機能要件を満たすために設計を改良するためのCNC加工が含まれます。これらの試作方法により、メーカーは設計を効率的にテストし、必要な調整を行うことができ、開発サイクルを短縮します。試作品を迅速に製造することは、設計段階でのより多くの反復を可能にし、最適化された性能と信頼性につながります。
サンプル検証の重要性
試作品およびサンプルの検証は、コンポーネントが設計仕様を満たし、作動条件に耐え、本格生産に移行する前に潜在的な設計または材料の欠陥を特定することを確保します。厳格な検証は、大量生産中のコストのかかる変更を最小限に抑え、性能を保証します。この検証プロセスは、材料挙動、寸法精度、または実際の条件下でのコンポーネント信頼性に影響を与える可能性のある設計欠陥に関連する問題を特定するのにも役立ちます。開発サイクルの早い段階で潜在的な問題を検出し対処する能力は、作動中の故障リスクを大幅に減らし、最終的により堅牢で信頼性の高いガスタービンアセンブリにつながります。
