Modules de moteurs-fusées : Services de fabrication de métaux spécialisés pour l'exploration spatial...
Introduction
Les modules de moteurs-fusées sont essentiels au succès de l'exploration spatiale. Ces modules, qui englobent des composants tels que les chambres de combustion, les tuyères et les systèmes de turbopompes, sont indispensables à la propulsion efficace et fiable des fusées. Les conditions extrêmes rencontrées lors des lancements et des voyages spatiaux nécessitent des matériaux haute performance et des procédés de fabrication précis. Ce blog explore les complexités de la production de modules de moteurs-fusées, depuis les matériaux utilisés jusqu'aux processus de fabrication, de vérification et d'inspection.
Que sont les modules de moteurs-fusées ?
Les modules de moteurs-fusées sont des ensembles conçus pour fournir une poussée et propulser les vaisseaux spatiaux. Ces modules comprennent divers composants critiques :
Les chambres de combustion, où le carburant et le comburant se combinent et brûlent à haute température pour produire une poussée.
Les tuyères, qui accélèrent les gaz d'échappement pour créer la propulsion.
Les turbopompes sont responsables de l'alimentation de la chambre de combustion en carburant sous haute pression.
Ces composants doivent être conçus et fabriqués avec minutie pour résister aux contraintes thermiques, mécaniques et chimiques extrêmes lors des missions spatiales. Toute défaillance de ces pièces pourrait entraîner l'échec de la mission, rendant la précision et la fiabilité primordiales dans leur production.
Alliages à haute température et leurs nuances utilisés dans les modules de moteurs-fusées
Le choix des matériaux pour les modules de moteurs-fusées est dicté par la nécessité de résister à une chaleur, une pression et des conditions environnementales extrêmes. Les alliages à haute température, réputés pour leur résistance exceptionnelle et leur résistance à l'oxydation et à la corrosion, sont largement utilisés. Voici quelques-uns des alliages les plus couramment utilisés :
Alliages Inconel
Inconel 718 : Apprécié pour sa haute résistance, sa soudabilité et sa résistance à l'oxydation et aux températures élevées, ce qui le rend idéal pour les applications de chambres de combustion et de tuyères.
Inconel 625 : Connu pour son excellente résistance à la corrosion et ses propriétés mécaniques, il est souvent utilisé dans les zones nécessitant une durabilité accrue.
Inconel 600 offre une bonne résistance à l'oxydation et convient aux composants fonctionnant à des températures modérées.
Alliages Hastelloy
Hastelloy C-276 : Offre une résistance exceptionnelle à la corrosion par piqûres et à la fissuration par corrosion sous contrainte, ce qui le rend adapté aux composants exposés à des environnements sévères.
Hastelloy X est réputé pour sa résistance et sa résistance à l'oxydation à des températures élevées, ce qui le rend idéal pour les systèmes de tuyères et d'échappement.
Alliages Rene
Rene 41 : Remarqué pour son excellente résistance au fluage et sa haute résistance à des températures élevées, utilisé dans les pièces de moteur critiques.
Alliages monocristallins
CMSX-4 et PWA 1484 : Offrent une résistance exceptionnelle à la fatigue thermique, ce qui les rend idéaux pour les applications à forte contrainte dans les aubes de turbine et les composants de tuyère.
Ces alliages garantissent que les modules de moteurs-fusées peuvent maintenir leur intégrité structurelle et leurs performances même dans les conditions les plus exigeantes des voyages spatiaux.
Applications industrielles des modules de moteurs-fusées
Les modules de moteurs-fusées sont essentiels à un large éventail d'applications aérospatiales. Leur rôle principal est de fournir la poussée nécessaire aux vaisseaux spatiaux pour surmonter la gravité et voyager dans l'espace. Voici quelques-unes des principales applications industrielles :
Véhicules de lancement spatial
Les modules de moteurs-fusées sont essentiels dans les véhicules de lancement spatial qui transportent des satellites, des équipements scientifiques et des équipages humains dans l'espace. La fiabilité de ces modules est cruciale pour le succès de la mission et la sécurité de tout équipage ou charge utile à bord.
Sondes spatiales et missions dans l'espace lointain
Pour les sondes spatiales et les missions visant à explorer des planètes lointaines ou d'autres corps célestes, les modules de moteurs-fusées doivent être capables de fonctionner pendant de longues durées et de résister aux conditions hostiles de l'espace. Ces sondes s'appuient sur des systèmes de propulsion avancés qui leur permettent de naviguer sur de vastes distances dans l'espace, souvent sans possibilité de réparation ou de maintenance. La durabilité et la résilience des modules de moteurs-fusées sont donc essentielles pour assurer la viabilité à long terme de ces missions.
Déploiement de satellites
Les moteurs-fusées alimentent les premières étapes du déploiement des satellites, garantissant que les satellites atteignent précisément leurs orbites désignées. Une fois déployé, le satellite s'appuie sur des propulseurs plus petits pour affiner son orbite et maintenir sa stabilité. La phase de lancement initial est cruciale, car toute erreur de calcul ou défaillance du module du moteur-fusée pourrait empêcher le satellite d'atteindre sa position prévue, le rendant inutile.
Fusées réutilisables
Avec l'avènement des fusées réutilisables, le besoin de modules de moteur durables et fiables a augmenté. Des alliages haute performance et des méthodes de fabrication avancées garantissent que ces composants peuvent être utilisés plusieurs fois sans dégradation des performances. Les fusées réutilisables transforment l'industrie spatiale en réduisant les coûts et en augmentant la fréquence des lancements ; leur succès dépend de la robustesse des modules de moteurs-fusées.
Processus de fabrication et équipement pour les modules de moteurs-fusées
La production de modules de moteurs-fusées implique plusieurs étapes critiques qui exploitent des équipements de haute précision et des techniques de fabrication avancées :
Conception et ingénierie
Le processus commence par une conception et une ingénierie détaillées, utilisant des logiciels de simulation avancés pour prédire les performances et garantir que les composants peuvent résister aux conditions auxquelles ils seront confrontés. Les simulations testent la résilience thermique, mécanique et chimique des composants dans diverses conditions de fonctionnement. Les ingénieurs doivent prendre en compte de nombreux facteurs, notamment les exigences de poussée, l'efficacité du carburant, la gestion thermique et l'intégrité structurelle, lors de la conception d'un aéronef. La dynamique des fluides computationnelle (CFD) et l'analyse par éléments finis (FEA) sont couramment utilisées pour simuler et optimiser les paramètres de conception avant la production.
Sélection des matériaux
La sélection d'un alliage à haute température approprié est cruciale. Les ingénieurs prennent en compte des facteurs tels que l'exposition du composant à des températures extrêmes, aux contraintes mécaniques et aux réactions chimiques potentielles. Chaque alliage est sélectionné pour ses propriétés spécifiques afin de répondre aux besoins du composant. L'équilibre cuidados entre la résistance, le poids, la résistance à la chaleur et la résistance à la corrosion rend chaque alliage adapté aux applications spatiales.
Méthodes de fabrication
Moulage à cire perdue sous vide : Ce processus produit des composants complexes de haute précision, y compris les chambres de combustion et les tuyères. Il assure une finition de surface lisse et un contrôle dimensionnel strict. L'environnement sous vide aide également à prévenir la contamination, maintenant ainsi la pureté et la résistance de l'alliage.
Moulage monocristallin et directionnel : Employé pour les pièces devant résister à la fatigue thermique, telles que les aubes de turbine. Ces méthodes de moulage alignent la structure granulaire pour améliorer les propriétés mécaniques. Le contrôle du processus de solidification empêche les joints de grains qui pourraient autrement devenir des points de faiblesse sous une forte contrainte thermique.
Forgeage de précision en superalliage : Utilisé pour les composants nécessitant une haute résistance et une grande ténacité. Le forgeage de précision façonne l'alliage sous haute température et pression, affinant sa microstructure et améliorant les propriétés mécaniques telles que la ductilité et la résistance aux chocs.

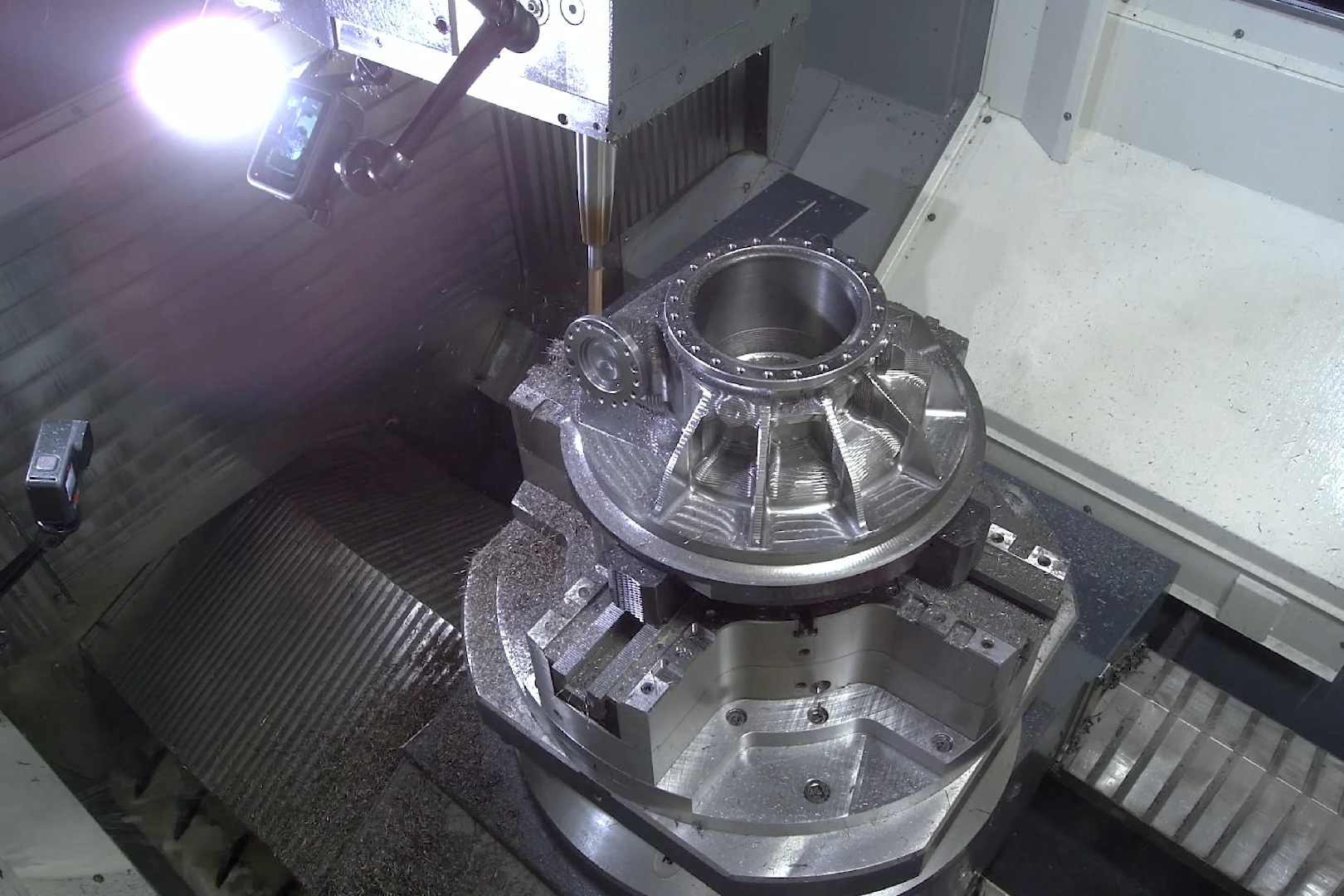

Usinage CNC : Assure des tolérances serrées et des dimensions précises, ce qui est crucial pour les composants de moteur qui doivent s'adapter et fonctionner parfaitement au sein du module. Les machines CNC modernes, y compris les centres d'usinage CNC à 5 axes, offrent la flexibilité et la précision nécessaires pour les géométries complexes des composants de moteurs-fusées.
Processus de prototypage rapide et de vérification
L'impression 3D pour superalliages a transformé le paysage de la fabrication en permettant un prototypage rapide. Cette technologie permet aux fabricants de créer rapidement des pièces prototypes pour les tests et la validation avant la production à grande échelle. Les avantages incluent :
Délais de réalisation réduits : Les prototypes peuvent être produits plus rapidement qu'avec les méthodes traditionnelles, permettant une itération et un affinage plus rapides.
Économies de coûts : Réduit les dépenses associées à l'outillage et minimise les déchets de matériaux. L'outillage traditionnel peut être coûteux et long, en particulier pour les pièces complexes aux géométries uniques.
Conception itérative : Permet des ajustements et des modifications de conception basés sur les résultats des tests. Les ingénieurs peuvent rapidement modifier une conception, imprimer une nouvelle version et la valider, ce qui est crucial pour développer des composants devant fonctionner parfaitement dans des conditions extrêmes.
La vérification des prototypes comprend des essais mécaniques, des cycles thermiques et une analyse chimique pour garantir que les matériaux et la conception répondent aux attentes de performance. Ce processus est essentiel pour identifier et corriger tout défaut de conception potentiel dès le début du cycle de développement.
Traitements post-processus et de surface typiques des modules de moteurs-fusées
Compactage isostatique à chaud (HIP)
Le HIP élimine la porosité interne, garantissant que les composants ont la densité et les propriétés mécaniques nécessaires. L'application simultanée de chaleur et de pression améliore la résistance à la fatigue et la fiabilité globale. Pour les composants de moteurs-fusées, qui sont soumis à des niveaux élevés de contraintes thermiques et mécaniques, le HIP aide à prolonger la durée de vie opérationnelle de la pièce.
Des processus de traitement thermique spécifiques, tels que le traitement de mise en solution et le vieillissement, sont utilisés pour obtenir la résistance mécanique et la dureté souhaitées dans les alliages à haute température. Ces traitements optimisent la microstructure des composants pour de meilleures performances. Un traitement thermique approprié garantit que le matériau conserve son intégrité mécanique même sous une charge thermique cyclique.
Revêtement barrière thermique (TBC)
Les TBC sont appliqués pour protéger la surface des composants contre l'oxydation et la dégradation thermique. Ce revêtement prolonge la durée de vie des composants en fournissant une couche d'isolation qui réduit le transfert de chaleur. En maintenant des températures de surface plus basses, les TBC aident à prévenir la fatigue thermique, contribuant ainsi à la fiabilité à long terme du module.
Le soudage est utilisé dans l'assemblage des modules de moteurs-fusées, garantissant que les matériaux haute performance sont assemblés sans compromettre leur résistance et leur intégrité. Des techniques de soudage spécialisées, telles que le soudage par faisceau d'électrons, sont appliquées pour maintenir les propriétés des alliages. Le processus de soudage doit éviter d'introduire des faiblesses, telles que des microfissures ou des zones affectées par la chaleur, qui pourraient entraîner une défaillance pendant le fonctionnement.
Essais et analyse des matériaux
Des essais et analyses rigoureux des matériaux sont effectués pour confirmer que les composants répondent aux normes industrielles. Cela comprend la vérification de la composition chimique, les essais mécaniques et l'analyse des contraintes. Chaque lot de composants fabriqués subit ces processus de contrôle qualité pour assurer l'uniformité et le respect des spécifications de conception.
Inspections typiques nécessaires pour les modules de moteurs-fusées
Le processus d'inspection des modules de moteurs-fusées est crucial pour garantir la fiabilité et la sécurité. Les inspections typiques comprennent :
Scan CT industriel : Utilisé pour la détection des défauts internes, fournissant une imagerie 3D des composants pour identifier les vides ou les inclusions. Il est essentiel pour les composants fabriqués par des méthodes de moulage, où les défauts internes peuvent être cachés.
Inspection par ultrasons : Garantit l'absence de défauts internes dans les composants, en particulier dans les pièces moulées et usinées. Les ondes ultrasonores aident à détecter les incohérences dans le matériau qui pourraient entraîner une défaillance sous contrainte.
MEB (Microscopie Électronique à Balayage)
Le MEB est utilisé pour examiner la microstructure et les défauts de surface des composants, permettant l'identification de problèmes potentiels avant l'assemblage final. Avec le MEB, les fabricants peuvent observer les joints de grains de l'alliage, la composition de phase et les caractéristiques de surface pour évaluer leur adéquation.
ICP-OES (Spectrométrie d'émission optique à plasma à couplage inductif)
Cette analyse garantit que la composition élémentaire des superalliages répond aux spécifications, fournissant une détection des traces d'impuretés qui pourraient affecter les performances. Même en petites quantités, les impuretés peuvent avoir un impact significatif sur les propriétés mécaniques du matériau et la résistance à la corrosion.
Essais de traction et de fatigue
Les propriétés mécaniques sont vérifiées par des essais de traction et de fatigue pour évaluer la résistance, la limite d'élasticité et l'allongement du composant. Ces essais garantissent que les pièces peuvent résister aux contraintes mécaniques auxquelles elles seront confrontées pendant le fonctionnement. Les essais de fatigue sont essentiels, car les composants sont souvent soumis à des charges cycliques, ce qui peut entraîner une défaillance du matériau si elle n'est pas correctement gérée.
Conclusion
La fabrication de modules de moteurs-fusées est un processus complexe qui nécessite une expertise dans la sélection d'alliages à haute température, la fabrication de précision et l'inspection approfondie. De la conception initiale et du prototypage rapide au post-traitement et au contrôle qualité final, chaque étape est cruciale pour produire des composants fiables capables de résister aux conditions hostiles des voyages spatiaux. En intégrant des technologies avancées comme l'impression 3D et des procédés de fabrication spécialisés, les entreprises peuvent livrer des modules haute performance qui assurent le succès des missions d'exploration spatiale. Alors que les fusées réutilisables et les missions spatiales ambitieuses deviennent plus courantes, la demande de modules de moteur robustes et fabriqués avec précision augmentera.
FAQ
Quels alliages sont les plus couramment utilisés pour les modules de moteurs-fusées ?
Comment les processus de fabrication affectent-ils les performances des modules de moteurs-fusées ?
Pourquoi le prototypage rapide est-il essentiel pour le développement de modules de moteurs-fusées ?
Quelles méthodes de post-traitement sont essentielles pour les modules de moteurs-fusées ?
