Comment les Revêtements Barrières Thermiques (TBC) Améliorent la Durabilité et l'Efficacité des Comp...
Les Revêtements Barrières Thermiques (TBC) sont cruciaux pour améliorer les performances et la durée de vie des pièces en alliage haute température utilisées dans les industries aérospatiale, de production d'énergie et marine. Ces revêtements servent de couche protectrice qui isole les composants critiques des températures extrêmes, augmentant ainsi leur durabilité et leur efficacité.
Dans cet article, nous explorerons les matériaux utilisés dans les TBC, les procédés de fabrication, les techniques de post-traitement, les méthodes de test et d'inspection, ainsi que les diverses applications industrielles où les TBC sont essentielles.
Matériaux Utilisés dans les Revêtements Barrières Thermiques
Substrats en Superalliage
Les alliages haute température, ou superalliages, constituent la base des composants nécessitant des Revêtements Barrières Thermiques (TBC). Ces matériaux sont conçus pour résister à la chaleur et à la pression extrêmes, ce qui est critique dans les applications aérospatiales et de production d'énergie. Les substrats en superalliage courants comprennent :
Alliages Inconel (par ex., Inconel 718, Inconel 625) : Connus pour leurs excellentes propriétés mécaniques, leur résistance à l'oxydation et leur résistance à haute température, les alliages Inconel sont largement utilisés dans les turbines, les chambres de combustion et les systèmes d'échappement.
Série CMSX (par ex., CMSX-2, CMSX-486) : Ces superalliages monocristallins sont idéaux pour les applications aérospatiales, en particulier les aubes de turbine, en raison de leur exceptionnelle résistance au fluage, de leur stabilité à haute température et de leur résistance à la fatigue.
Alliages Monel (par ex., Monel 400) : Un alliage nickel-cuivre connu pour son excellente résistance à la corrosion dans les environnements marins et à haute température.
Ces superalliages sont sélectionnés pour leur capacité à maintenir leur résistance et leur intégrité dans des conditions de fonctionnement extrêmes, ce qui en fait des substrats adaptés aux applications TBC.
Matériaux TBC
Le matériau le plus couramment utilisé pour les Revêtements Barrières Thermiques (TBC) est la zircone stabilisée à l'yttria (YSZ). La YSZ est une céramique aux propriétés isolantes thermiques remarquables, la rendant très efficace pour protéger les composants des températures extrêmes. Sa faible conductivité thermique aide à réduire le transfert de chaleur, tandis que son point de fusion élevé (environ 2700°C) garantit qu'elle maintient son intégrité structurelle sous des contraintes thermiques intenses.
D'autres matériaux céramiques utilisés dans les TBC incluent :
Zirconate de baryum : Connu pour sa haute stabilité thermique et sa capacité à résister à la chaleur extrême.
Mullite : Offre une excellente isolation thermique et est utilisé dans les applications nécessitant une protection thermique modérée.
Le choix du matériau TBC est adapté à l'application spécifique et aux conditions environnementales auxquelles le composant sera exposé, telles que la plage de température, l'exposition aux cycles thermiques et les charges mécaniques.
Épaisseur du Revêtement et Matériaux d'Application
L'épaisseur du TBC joue un rôle crucial dans ses performances. Elle doit être suffisamment épaisse pour fournir une isolation adéquate sans être si épaisse qu'elle affecte négativement l'intégrité structurelle du composant. Typiquement, les TBC sont appliqués avec des épaisseurs allant de 100 à 300 microns, selon le matériau du substrat et les conditions de fonctionnement.
Les matériaux d'application pour les TBC incluent :
Couches de liaison : Souvent constituées de MCrAlY (un mélange de nickel, cobalt, chrome, aluminium et yttrium), les couches de liaison assurent une forte adhérence entre le TBC et le substrat en superalliage tout en offrant une résistance à l'oxydation.
Couches supérieures : La couche céramique TBC, généralement constituée de zircone stabilisée à l'yttria ou d'autres céramiques, fournit l'isolation thermique.
La sélection de ces matériaux dépend des exigences spécifiques du composant et de l'environnement de fonctionnement pour assurer une protection optimale contre la chaleur, l'oxydation et les cycles thermiques.
Procédé de Fabrication pour l'Application des TBC
Les revêtements barrières thermiques (TBC) protègent les alliages haute température dans des environnements extrêmes. L'application des TBC implique plusieurs étapes et techniques pour garantir des performances et une durabilité maximales. Voici les principaux procédés utilisés pour appliquer les TBC sur les alliages haute température.
Techniques de Revêtement
Il existe plusieurs méthodes pour appliquer les TBC sur les alliages haute température, le revêtement par projection plasma et la dépôt physique en phase vapeur par faisceau d'électrons (EB-PVD) étant les plus courantes.
Revêtement par Projection Plasma : Cette technique consiste à utiliser un jet de plasma à haute énergie pour faire fondre des poudres céramiques, qui sont ensuite projetées sur la surface du substrat en superalliage. Les particules fondues refroidissent rapidement et se solidifient, formant un revêtement dense et bien lié. La projection plasma est une méthode rapide et rentable, la rendant adaptée à la production en grande série, en particulier dans les industries aérospatiale et de production d'énergie. Ce procédé est idéal pour créer des revêtements avec de bonnes propriétés d'adhérence et d'isolation thermique.
Dépôt Physique en Phase Vapeur par Faisceau d'Électrons (EB-PVD) : L'EB-PVD implique l'évaporation du matériau céramique dans une chambre sous vide et sa condensation sur la surface du composant sous forme d'un revêtement mince et uniforme. Ce procédé produit des revêtements avec une microstructure colonnaire fine, offrant une résistance supérieure à l'écaillage. Il est particulièrement efficace dans les environnements à haute température, comme pour les aubes de turbine, où la résistance à la fissuration et aux cycles thermiques est essentielle. L'EB-PVD est très prisé dans les applications aérospatiales car il fournit des revêtements cohérents et durables.
Préparation du Substrat
Avant que le TBC puisse être appliqué, le substrat (généralement un composant en superalliage) doit être préparé pour assurer une forte adhérence du revêtement. Cela implique plusieurs étapes :
Nettoyage : La pièce est soigneusement nettoyée pour éliminer toute huile, saleté ou autre contaminant qui pourrait altérer la liaison entre le revêtement et le substrat.
Rugosification de Surface : Des techniques telles que le grenaillage ou le sablage sont utilisées pour rugosifier la surface du substrat. Cela crée une texture micro-rugueuse, ce qui augmente la surface et améliore la force de liaison entre le TBC et le substrat.
Stratification et Couches de Liaison
Les revêtements barrières thermiques sont généralement appliqués en deux couches distinctes : une couche de liaison et une couche supérieure.
Couche de Liaison : La couche de liaison est la première couche appliquée sur le substrat et est généralement constituée d'alliages MCrAlY (où M est un métal tel que le nickel ou le cobalt). Cette couche fait l'intermédiaire entre le substrat en superalliage et le revêtement barrière thermique. Elle améliore l'adhérence du TBC au substrat, protège contre l'oxydation et améliore la durabilité globale du revêtement.
Couche Supérieure : La couche supérieure est la barrière thermique, généralement constituée de zircone stabilisée à l'yttria (YSZ). Ce matériau fournit une isolation thermique, protégeant le substrat sous-jacent des températures extrêmes dans des applications haute performance comme les turbines à gaz et les composants aérospatiaux.
La combinaison de ces couches garantit que le système TBC protège efficacement contre l'oxydation, les cycles thermiques et l'usure mécanique, améliorant ainsi la longévité et les performances des composants en alliage haute température.
Les fabricants peuvent produire des TBC offrant une protection et une durabilité exceptionnelles pour les composants fonctionnant dans des environnements extrêmes en utilisant des techniques de revêtement avancées, une préparation précise du substrat et une approche multicouche.
Post-Traitement des TBC
Traitement Thermique pour l'Intégrité du Revêtement
Après l'application du TBC, il est souvent soumis à un traitement thermique pour s'assurer que le revêtement possède la microstructure et la force de liaison souhaitées. Le traitement thermique aide à soulager les contraintes résiduelles, garantissant que le revêtement ne se fissurera pas ou ne se délaminera pas pendant les cycles thermiques. Il favorise également la diffusion de la couche de liaison dans le substrat, améliorant encore la force de liaison. Le traitement thermique de précision est essentiel pour obtenir des propriétés optimales dans les pièces en alliage haute température, améliorant la durabilité et l'efficacité.
Durcissement et Relâchement des Contraintes
Le processus de durcissement consiste à soumettre le composant à des cycles de chaleur contrôlés pour permettre au TBC de se solidifier et de développer ses propriétés thermiques optimales. Pendant le durcissement, toute contrainte accumulée pendant le processus d'application est relâchée, réduisant le risque de fissuration. Le processus de durcissement garantit également que la liaison entre le TBC et le superalliage est suffisamment robuste pour résister aux conditions difficiles auxquelles il sera confronté pendant le fonctionnement. Les revêtements barrières thermiques jouent un rôle crucial dans l'allongement de la durée de vie et l'amélioration des performances des composants en superalliage, en particulier dans les applications à haute température.
Traitement de Surface Supplémentaire
Dans certains cas, des traitements de post-traitement supplémentaires sont appliqués pour améliorer les performances du TBC. Le Pressage Isostatique à Chaud (HIP) élimine tout défaut ou porosité dans le revêtement et garantit que le TBC a une structure dense et uniforme. Le HIP implique l'application d'une haute pression et d'une haute température sur la pièce revêtue dans un environnement contrôlé, ce qui aide à refermer tout vide ou fissure à l'intérieur du revêtement. Ce processus améliore la densité et l'intégrité du composant, le rendant plus résistant aux contraintes thermiques et améliorant sa durabilité.
Tests et Inspection des TBC sur Alliages Haute Température
Contrôle Qualité des Revêtements TBC
Des méthodes de test et d'inspection complètes sont employées pour garantir la durabilité et les performances des Revêtements Barrières Thermiques (TBC). Le processus de contrôle qualité commence par une inspection visuelle pour identifier tout défaut apparent, tel que des fissures, un délaminage ou une couverture incomplète. Des techniques avancées telles que les Tests Ultrasonores par Immersion dans l'Eau peuvent être utilisées pour la détection des défauts internes, garantissant l'uniformité du revêtement et de la liaison au substrat.
Analyse Microstructurale

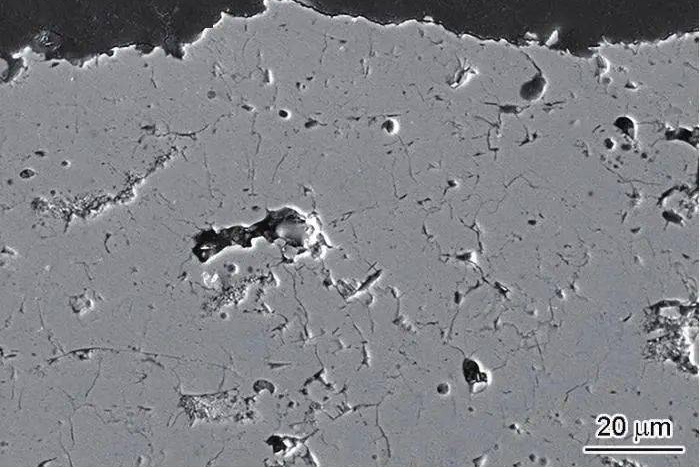

L'un des tests les plus critiques pour les TBC est l'analyse microstructurale, généralement réalisée à l'aide de la microscopie électronique à balayage (MEB). La MEB permet un examen détaillé de la structure du revêtement au niveau microscopique, aidant à identifier tout défaut qui pourrait affecter ses performances. Ce test est aligné avec l'analyse des défaillances dans les monocristaux de superalliage, où des investigations microstructurales similaires aident à détecter les problèmes affectant la fiabilité et la durabilité globales.
Radiographie et Tomodensitométrie (CT)
La radiographie et la tomodensitométrie (CT) détectent les défauts internes tels que les vides, les fissures ou la porosité dans le revêtement. Ces méthodes de test non destructives sont essentielles pour identifier les points de défaillance potentiels qui pourraient compromettre les propriétés isolantes du TBC. Des techniques comme la Tomodensitométrie Industrielle à Réseau Linéaire sont particulièrement utiles pour évaluer les schémas de défauts internes dans les pièces moulées en superalliage, garantissant l'intégrité structurelle à la fois du revêtement et du matériau sous-jacent.
Tests de Performance
Tests de Cyclage Thermique
Ce test simule les variations de température extrêmes que subissent les pièces revêtues de TBC pendant le fonctionnement. Il soumet le composant à des cycles répétés de chauffage et de refroidissement pour s'assurer que le revêtement peut résister au choc thermique sans se fissurer ou se délaminer. Les Tests des Propriétés Physiques Thermiques jouent un rôle critique dans la mesure de la réponse du matériau aux changements de température, assurant ainsi la stabilité des composants en superalliage pendant les extrêmes opérationnels.
Tests de Fluage et de Contrainte
Les alliages haute température sont soumis à des tests de fluage pour évaluer leur comportement en déformation sous contrainte soutenue à des températures élevées. Les TBC aident à améliorer la résistance au fluage des composants en alliage, et ces tests garantissent que le revêtement ne se dégrade pas dans des conditions de haute pression. Ce test est analogue à l'évaluation de la résistance aux contraintes dans les pièces moulées directionnelles, où les contraintes internes et le comportement du matériau dans des conditions extrêmes sont évalués pour prédire la durée de vie et les points de défaillance des pièces en alliage.
Tests d'Adhérence et de Force de Liaison
La force de liaison entre le TBC et le substrat est critique pour la performance du revêtement. Les tests d'adhérence, tels que les tests d'arrachement ou de rayure, évaluent l'adhérence du revêtement à la surface sous contrainte mécanique. L'analyse de l'adhérence dans les pièces en superalliage utilisant la technologie ultrasonore peut aider à évaluer la qualité des liaisons, garantissant que les revêtements restent intacts sous les forces opérationnelles.
Techniques d'Analyse Avancées
En plus des tests ci-dessus, des techniques avancées telles que la Spectrométrie de Masse à Décharge Luminescente (GDMS) et la Spectrométrie d'Émission Optique à Plasma Induit par Couplage Inductif (ICP-OES) sont employées pour analyser la composition du revêtement et s'assurer qu'il répond aux normes requises. Ces méthodes aident à détecter toute impureté dans le matériau de revêtement qui pourrait affecter ses propriétés thermiques et mécaniques. L'ICP-OES, en particulier, joue un rôle critique dans la vérification de la composition de l'alliage, garantissant qu'aucun contaminant n'affecte les performances du TBC dans des environnements à haute contrainte.
Applications et Avantages Industriels
Aérospatial et Aviation
Les Revêtements Barrières Thermiques (TBC) sont cruciaux dans l'industrie aérospatiale, où des composants comme les aubes de turbine et les parois de chambre de combustion sont soumis à des températures extrêmes. Les TBC améliorent considérablement la durabilité et l'efficacité de ces composants, leur permettant de résister à la chaleur élevée générée pendant le fonctionnement des moteurs à réaction. En réduisant la température subie par le substrat en superalliage, les TBC améliorent les performances globales du moteur, augmentant l'efficacité énergétique et réduisant les coûts de maintenance. De plus, les TBC aident à prolonger la durée de vie des composants aérospatiaux, réduisant la fréquence des remplacements et des temps d'arrêt.
Production d'Énergie
Dans l'industrie de la production d'énergie, les TBC sont utilisés dans les turbines à gaz pour améliorer les performances et prolonger la durée de vie des composants critiques. Les températures élevées dans les centrales électriques peuvent causer une usure importante des aubes de turbine et d'autres pièces. En appliquant des TBC, ces composants peuvent mieux résister aux dommages thermiques, à l'oxydation et à l'érosion. En conséquence, les turbines à gaz fonctionnent plus efficacement, conduisant à une production d'énergie accrue et à des coûts opérationnels réduits.
Industries Marine et Automobile
Les TBC sont également utilisés dans les applications marines et automobiles, en particulier dans les composants exposés à des températures élevées, tels que les turbines marines et les turbocompresseurs automobiles. En fournissant une protection thermique, les TBC aident à améliorer les performances et la longévité de ces pièces, réduisant les temps d'arrêt et le besoin d'entretien fréquent. Le résultat est une fiabilité améliorée et des coûts opérationnels réduits pour les industries qui dépendent de moteurs haute performance.
