Wie Vakuum-Feinguss GE 9F / 9FA Verbrennungs- und Heißgasteile unterstützt

GE 9F- und 9FA-Gasturbinen arbeiten in extremen thermischen und mechanischen Umgebungen, in denen Verbrennungskomponenten und Heißgasteile Oxidation, thermische Ermüdung, Kriechen, Vibrationen, Druckschwankungen sowie wiederholte Start-Stopp-Zyklen standhalten müssen. Teile wie Brennkammerauskleidungen, Übergangsstücke, Düsensegmente, Schaufelbänder, Ringe und andere Strukturen im heißen Bereich sind einer anspruchsvollen Mischung aus Hitze, Spannung und korrosiven Verbrennungsnebenprodukten ausgesetzt. In diesen Anwendungen hängt die Zuverlässigkeit der Komponenten stark von der Materialintegrität, der Maßhaltigkeit und der Prozesskontrolle ab.

Vakuum-Feinguss ist einer der praktischsten Fertigungswege für diese Hochtemperaturteile, da er komplexe Geometrien, kontrollierte Legierungsqualität und eine nah-endkonturnahe Produktion in fortschrittlichen hitzebeständigen Materialien ermöglicht. In Kombination mit Wärmebehandlung, Heißisostatischem Pressen (HIP), CNC-Bearbeitung von Superlegierungen, Schweißen von Superlegierungen und Wärmedämmschichten (TBC) bildet das Vakuum-Feingussverfahren eine solide Grundlage sowohl für die Neuteilfertigung als auch für ausgewählte Reparaturlösungen.

Warum GE 9F / 9FA-Teile fortschrittliches Gießen benötigen

Große F-Klasse-Turbinen stellen extrem hohe Anforderungen an Verbrennungs- und Heißgashardware. Verbrennungskomponenten müssen Flammenbelastung, Temperaturgradienten und zyklische Ausdehnung ohne vorzeitige Rissbildung oder Verformung bewältigen. Heißgasteile müssen zudem ihre aerodynamische oder gasströmungstechnische Geometrie beibehalten, während sie über lange Wartungsintervalle hinweg erhöhten Metalltemperaturen standhalten. Traditionelle Fertigungswege stoßen oft an Grenzen, wenn das Bauteil sowohl komplexe innere oder äußere Konturen als auch Hochtemperaturlegierungseigenschaften erfordert.

Deshalb bleibt das fortschrittliche Gießen für diese Teile hochrelevant. Es bietet eine Möglichkeit, komplexe hitzebeständige Geometrien zu formen und gleichzeitig übermäßige Bearbeitung aus dem Vollen zu reduzieren. Bei hochwertigen Turbinenkomponenten kann dies die Materialeffizienz steigern, die Prozesskosten senken und die Designvorgaben der ursprünglichen Gasstromform bewahren.

Was Vakuum-Feinguss für Hochtemperaturteile leistet

Vakuum-Feinguss ist ein Präzisionsgussverfahren, das Wachsmodell-Werkzeuge und keramische Schalenformen verwendet, um detaillierte Metallkomponenten herzustellen. Unter Vakuumbedingungen wird die Metallschmelze während der kritischen Schmelz- und Gießphasen vor unerwünschten Wechselwirkungen mit der Atmosphäre geschützt. Dies ist besonders wichtig für Hochtemperaturlegierungen, da Oxidation, Verunreinigungen und unkontrollierte Chemie das fertige Teil schwächen können.

Für Verbrennungs- und Heißgasteile hilft dieses Verfahren Herstellern, komplexe Formen aus Nickel- und Kobaltbasislegierungen mit besserer metallurgischer Kontrolle herzustellen als viele konventionelle Offen-Gussmethoden. Es eignet sich besonders für Materialfamilien wie Inconel-Legierungen, Hastelloy-Legierungen, Nimonic-Legierungen und ausgewählte Rene-Legierungen, die in extremen thermischen Einsatzbereichen verwendet werden.

Hauptvorteile für GE 9F / 9FA Verbrennungs- und Heißgasteile

1. Bessere Legierungsreinheit und metallurgische Kontrolle

Hochtemperatur-Turbinenteile hängen von einer sauberen Legierungschemie und einem stabilen Gefüge ab. Vakuumbedingungen helfen, Oxidation und Verunreinigungen beim Schmelzen und Gießen zu reduzieren, was wichtig ist, um Kriechfestigkeit, Ermüdungsbeständigkeit und Oxidationsverhalten im Betrieb aufrechtzuerhalten. Für Verbrennungs- und Heißgashardware unterstützt diese verbesserte metallurgische Kontrolle eine zuverlässigere Langzeitleistung.

In Kombination mit einer nachträglichen Überprüfung durch Materialprüfung und -analyse können Hersteller die chemische Zusammensetzung, das Gefüge und die Gussqualität besser bestätigen, bevor das Teil in den finalen Fertigstellungsweg gelangt.

2. Unterstützung komplexer Teilgeometrien

Brennkammer- und Heißgasteile umfassen oft gekrümmte Wände, variable Querschnitte, Befestigungsmerkmale, lokale Verstärkungszonen und Oberflächen, die dazu dienen, den Gasfluss zu leiten oder thermische Ausdehnung aufzunehmen. Das Vakuum-Feingussverfahren unterstützt diese komplexen Formen weitaus besser als die einfache Bearbeitung aus dem Vollen bei vielen Teilarten. Es ist besonders nützlich, wenn große Teile der Geometrie schwierig oder verschwenderisch allein durch subtraktive Bearbeitung herzustellen wären.

Dies ist wertvoll für Übergangsstrukturen, düsenbezogene Hardware, ringförmige Komponenten und Trägerstrukturen im heißen Bereich, wo eine nah-endkonturnahe Produktion nachgelagerte Bearbeitungszyklen verkürzen und Rohmaterialverschwendung reduzieren kann.

3. Verbesserte Materialeffizienz

Nickel- und kobaltbasierte Superlegierungen sind teuer, und Großrahmenturbinenteile können erhebliche Mengen an Rohmaterial verbrauchen. Die Bearbeitung komplexer Heißbereichsteile aus überdimensioniertem Schmiedematerial kann zu einer geringen Materialausnutzung führen. Das Vakuum-Feingussverfahren hilft, dieses Problem zu reduzieren, indem es Teile erzeugt, die der Endform viel näher kommen, bevor die Finish-Operationen beginnen.

Für Turbinenprogramme, bei denen Ersatzteile Leistung und Kosten ausbalancieren müssen, ist eine bessere Materialeffizienz ein großer Vorteil. Es unterstützt auch die Aftermarket-Fertigung, bei der nicht standardisierte Mengen und spezielle Legierungsanforderungen üblich sind.

4. Bessere Plattform für die Nachbearbeitung

Hochtemperatur-Turbinenteile gelangen selten direkt vom Guss in den Einsatz. Die meisten erfordern eine Reihe nachgelagerter Operationen, um Eigenschaften zu optimieren und kritische Merkmale fertigzustellen. Vakuumgegossene Teile können effizient in die Wärmebehandlung zur Spannungs kontrolle und Gefügeanpassung, das HIP zur inneren Verdichtung, die CNC-Bearbeitung für präzise Schnittstellen und die TBC zum thermischen Schutz übergehen.

Dieser integrierte Weg ist einer der Gründe, warum das Vakuum-Feingussverfahren in der Gasturbinenfertigung und in Überholungsprogrammen hochrelevant bleibt.

5. Gute Grundlage für reparierbare und austauschbare Hardware

Nicht jede Komponente in einem GE 9F / 9FA Verbrennungs- oder Heißgassystem wird am besten auf dieselbe Weise gehandhabt. Einige Teile werden ersetzt, während andere repariert werden können, wenn die Grundstruktur intakt bleibt. Das Vakuum-Feingussverfahren unterstützt dieses Ökosystem, indem es neue Ersatzhardware für verschlissene oder beschädigte Systeme ermöglicht und gegossene Basen oder Abschnitte produziert, die mit Reparaturstrategien unter Verwendung von Schweißen von Superlegierungen und Finish-Wiederherstellung integriert werden können.

In Aftermarket-Anwendungen ist diese Flexibilität wertvoll, da die Planung von Stillständen oft davon abhängt, ob Teile direkt ersetzt, selektiv wiederaufgebaut oder in hybride Reparatur-Fertigungswege kombiniert werden können.

Typische GE 9F / 9FA-Teile, die vom Vakuum-Feinguss profitieren

Brennkammerauskleidungen und verwandte Schalenstrukturen

Brennkammerauskleidungen erfordern hitzebeständige Legierungsstrukturen, die wiederholten thermischen Zyklen und lokaler Flammeninteraktion standhalten können. Das Gießen kann komplexe linerbezogene Geometrien, Verstärkungsdetails und nah-endkonturnahe thermische Strukturen unterstützen, bevor finales Bohren, Bearbeiten, Schweißen und Beschichten angewendet werden.

Übergangsstücke und Heißkanalstrukturen

Übergangsstücke arbeiten unter extremen Temperaturgradienten, während sie heißes Gas von der Brennkammer zur Turbinenstufe leiten. Ihre Geometrie, Wandstabilität und Oberflächenbeschaffenheit sind kritisch. Das Vakuum-Feingussverfahren kann ausgewählte übergangsbezogene Strukturen oder Unterkomponenten unterstützen, bei denen die Kontrolle komplexer Konturen und die Legierungsqualität wichtig sind.

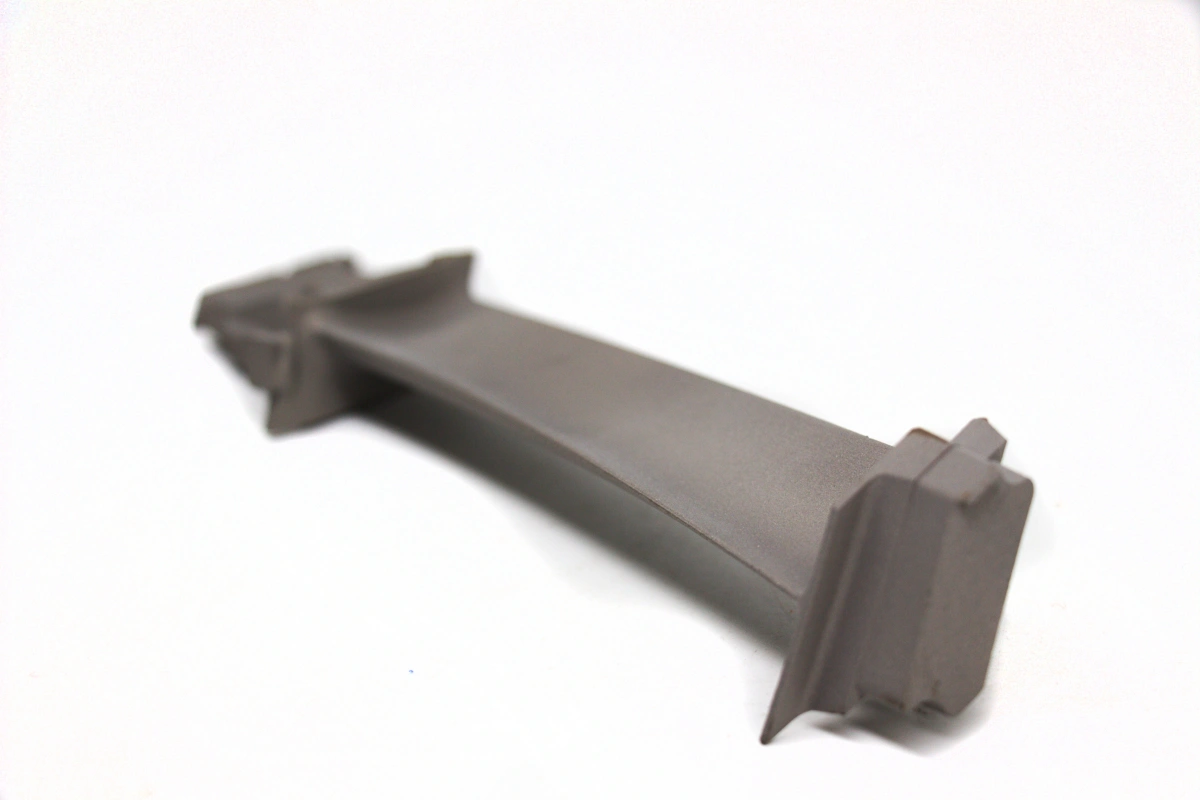

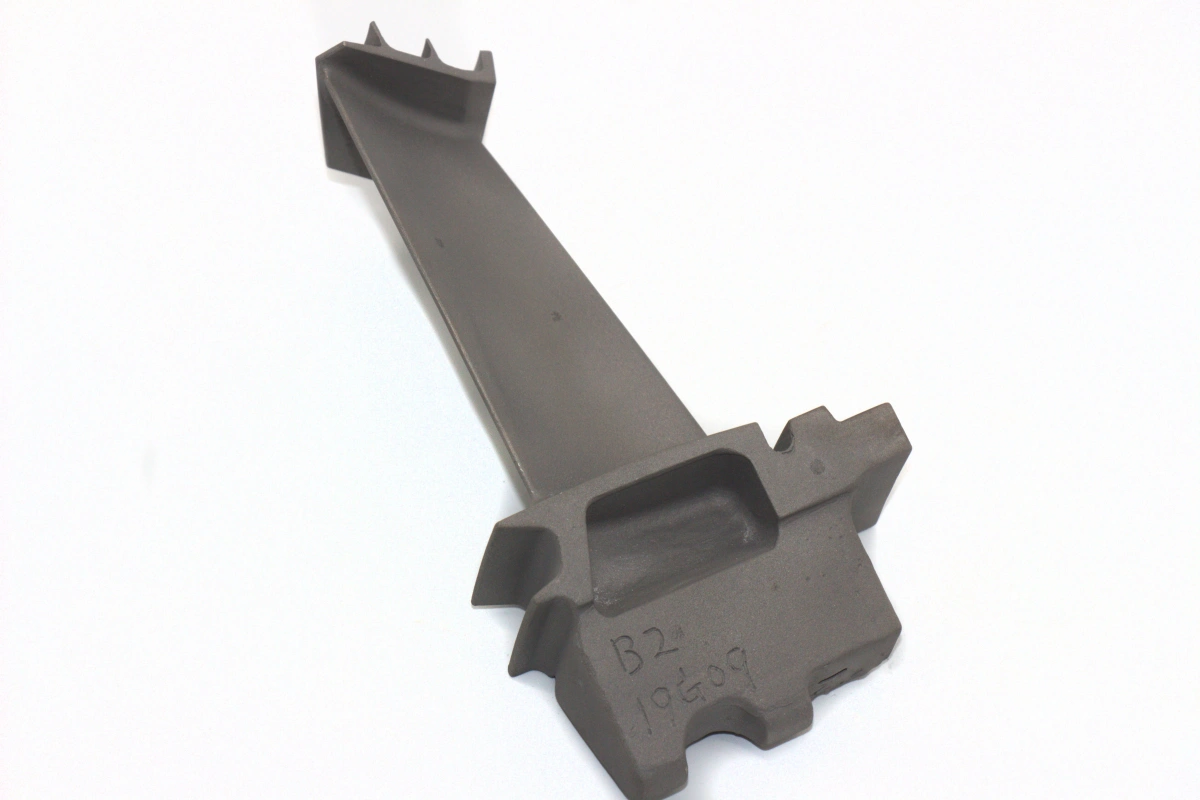

Düsensegmente, Ringe und Heißgashardware

Heißgasteile umfassen oft gekrümmte aerodynamische oder strömungsleitende Oberflächen, Befestigungsmerkmale und Bereiche mit lokaler thermischer Belastung. Dies sind genau die Arten von Formen, die vom Präzisionsguss in Hochtemperaturlegierungen profitieren. In einigen Programmen wird das Gießen mit Bearbeitung und Beschichtung kombiniert, um ein stabiles, einsatzbereites Teil zu schaffen.

Brennstoffdüsen und Verbrennungs-Unterkomponenten

Obwohl die Herstellung von Brennstoffdüsen oft umfangreiche Präzisionsbearbeitung und Montage umfasst, können ausgewählte Unterkomponenten oder nah-endkonturnahe Strukturen vom Gießen profitieren, wo die Komplexität der Geometrie und die Materialleistung dies rechtfertigen. Dies ist besonders nützlich in der Prototypenentwicklung, bei der Reverse-Manufacturing im Aftermarket oder bei nicht standardisierten Ersatzprogrammen.

Wie sich Vakuum-Feinguss in einen vollständigen Fertigungsweg einfügt

Für GE 9F / 9FA Verbrennungs- und Heißgashardware ist das Gießen meist der Beginn des Fertigungsweges und nicht das Ende. Nachdem die Gussform hergestellt wurde, durchläuft das Teil typischerweise eine gestaffelte Finish-Sequenz. Abhängig vom Teiltyp und der Legierung kann dies Folgendes umfassen:

Wärmebehandlung zur Verbesserung der Gefügestabilität und Reduzierung von Gussspannungen.

HIP zur Reduzierung interner Porosität und Verbesserung der Dichte in kritischen Gussabschnitten.

CNC-Bearbeitung für Flansche, Bezüge, Dichtflächen, Montagebereiche und strömungswegkritische Abmessungen.

Tieflochbohren oder EDM, wo intricate Bohrungen, Schlitze oder schwer zu bearbeitende Merkmale erforderlich sind.

Schweißen, wo mehrteilige Baugruppen oder Wiederherstellungsschritte notwendig sind.

TBC, wo zusätzlicher thermischer Schutz benötigt wird, um die Lebensdauer zu verlängern.

Dieser Weg verwandelt einen Präzisionsguss in eine Hochleistungs-Turbinenkomponente.

Bedeutung der Wärmebehandlung und des HIP nach dem Guss

Gegossene Superlegierungsteile für den Einsatz in Verbrennung und Heißgas benötigen oft eine Eigenschaftsoptimierung nach der Erstarrung. Die Wärmebehandlung hilft, das Gefüge zu stabilisieren, Eigenspannungen abzubauen und das mechanische Verhalten bei hohen Temperaturen zu verbessern. Dies ist besonders wichtig für große oder dünnwandige Turbinenhardware, bei der die Maßhaltigkeit während der finalen Bearbeitung und im Betrieb entscheidend ist.

HIP kann für Gussteile, die extremen Einsatzbedingungen ausgesetzt sind, ebenso wichtig sein. Indem es hilft, interne Hohlräume zu schließen und die Dichte zu verbessern, unterstützt HIP ein besseres Ermüdungsverhalten und die strukturelle Integrität in hochbelasteten Turbinenteilen. Für viele Anwendungen im heißen Bereich sind Wärmebehandlung und HIP keine optionalen Verbesserungen, sondern Kernbestandteile des Prozessweges.

Warum die Bearbeitung nach dem Guss weiterhin kritisch ist

Obwohl das Vakuum-Feingussverfahren eine nah-endkonturnahe Geometrie liefert, erfordern kritische Oberflächen weiterhin eine präzise Finish-Bearbeitung. Gasturbinenteile benötigen oft strenge Ebenheit, Rundheit, Profilkontrolle und Positionsgenauigkeit an Befestigungspunkten und Strömungsflächen. Die CNC-Bearbeitung von Superlegierungen stellt sicher, dass diese finalen Anforderungen erfüllt werden, ohne die Integrität des Guss-Substrats zu beeinträchtigen.

Wo Kühlkanäle, Zugangsmerkmale oder spezielle Konturen benötigt werden, helfen ergänzende Prozesse wie Tieflochbohren und EDM, die Geometrie effizienter zu vervollständigen.

Wie Beschichtungen die Lebensdauer von GE 9F / 9FA unterstützen

Verbrennungs- und Heißgasteile arbeiten oft nahe an den praktischen Temperaturgrenzen ihrer Basislegierungen. Aus diesem Grund werden häufig Beschichtungssysteme eingesetzt, um die Lebensdauer zu verlängern und die Substrattemperatur zu senken. Die Wärmedämmschicht (TBC) ist insbesondere in Heißgasumgebungen wichtig, da sie hilft, den Wärmetransfer in das darunterliegende Metall zu reduzieren und die Beständigkeit gegen Oxidation und Schäden durch thermische Zyklen verbessert.

Die erfolgreiche Leistung der Beschichtung hängt von der Qualität des Guss-Substrats, der nachträglichen Wärmebehandlung, der Oberflächenvorbereitung und der Maßkontrolle ab. Vakuumgegossene Teile bieten eine starke Basis für diesen vollständigen Beschichtungsweg.

Inspektion und Qualitätskontrolle für gegossene Heißbereichsteile

Die Inspektion ist für jedes GE 9F / 9FA Verbrennungs- oder Heißgasteil unerlässlich, da ein Ausfall im Betrieb zu teuren Stillständen und schweren Sekundärschäden führen kann. Die Qualitätskontrolle für vakuumgegossene Hardware umfasst oft dimensionsmäßige Überprüfung, chemische Analyse, Gefügeprüfung, zerstörungsfreie Prüfung und mechanische Tests nach Bedarf.

Die Materialprüfung und -analyse spielt eine zentrale Rolle bei der Bestätigung, dass das Teil die Fertigungs- und Betriebsanforderungen erfüllt. Typische Methoden können Röntgeninspektion, metallographische Bewertung, chemische Verifizierung, Zugtests und andere Inspektionen umfassen, die der Komponentengeometrie und der Betriebsbelastung angemessen sind.

Wie Vakuum-Feinguss Aftermarket und Reverse Manufacturing unterstützt

Die Unterstützung von Turbinen im Aftermarket erfordert oft mehr Flexibilität als die OEM-Serienproduktion. Teile können in begrenzten Stückzahlen benötigt werden, ältere Hardware muss möglicherweise dimensional rekonstruiert werden, und Reverse-Manufacturing-Programme können auf einen praktischen Weg zur Wiederherstellung von Teilen mit komplexer Geometrie angewiesen sein. Das Vakuum-Feingussverfahren ist in dieser Umgebung nützlich, da es Ersatzhardware in kleinen bis mittleren Stückzahlen aus Hochtemperaturlegierungen unterstützen kann, ohne die gleichen Annahmen wie bei der Massenproduktion zu erfordern.

Es funktioniert auch gut alongside Reparatur- und Restaurierungsstrategien. Eine verschlissene Verbrennungs- oder Heißgasbaugruppe kann eine Mischung aus neu gegossenen Ersatzteilen, schweißrestaurierten Strukturen und nachbearbeiteten Schnittstellen beinhalten. Diese Flexibilität macht das Vakuum-Feingussverfahren in langlaufenden F-Klasse-Turbinenflotten hochrelevant.

Verwandte Hochtemperatur-Fertigungsanwendungen

Die gleiche Fertigungslogik, die für GE 9F / 9FA-Teile verwendet wird, gilt auch für eine breite Palette von Hochtemperaturkomponenten in den Bereichen Stromerzeugung, Energie und Luft- und Raumfahrt sowie Luftfahrt. Verwandte Beispiele umfassen Gasturbinenkomponenten, Hochtemperaturlegierungs-Baugruppen, Superlegierungs-Abgassystemmodule und Hochtemperaturlegierungs-Motorkomponenten.

Alle diese Anwendungen profitieren von denselben Kernstärken: Legierungsreinheit, Formkomplexität, kontrollierte Fertigstellung und zuverlässige Qualitätssicherung.

Fazit

Das Vakuum-Feingussverfahren unterstützt GE 9F / 9FA Verbrennungs- und Heißgasteile, indem es einen praktischen Weg zu komplexer Geometrie, verbesserter Legierungsintegrität und einer effizienteren Nutzung teurer Hochtemperaturmaterialien bietet. Für Teile wie Brennkammerauskleidungen, Übergangsstrukturen, Düsenhardware und andere Komponenten im heißen Bereich schafft es eine starke Grundlage für nachgelagerte Prozesse, einschließlich Wärmebehandlung, HIP, CNC-Bearbeitung, Schweißen, TBC und Inspektion.

Für Turbinenbetreiber und Aftermarket-Hersteller, die zuverlässige Lösungen für F-Klasse Verbrennungs- und Heißgashardware suchen, bleibt das Vakuum-Feingussverfahren eine der wichtigsten Fertigungsmethoden, um Leistung, Reparaturbereitschaft, Maßkontrolle und Betriebsdauer auszubalancieren.
