精密鋳造後、通常どの特徴に追加の機械加工が必要ですか？
精密鋳造後、通常どの特徴に追加の機械加工が必要ですか？

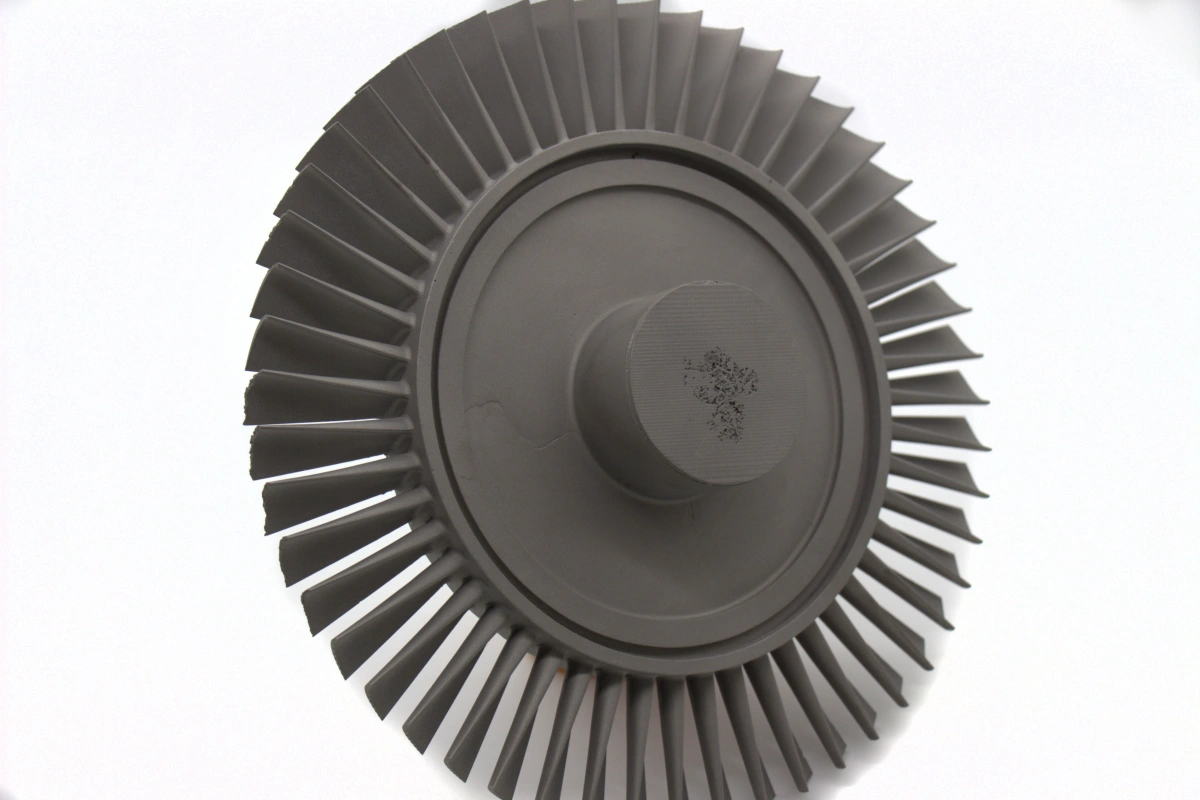

精密鋳造後に通常追加の機械加工が必要となる特徴には、シール面、軸受または位置決め用の穴、ねじ部、高精度孔、基準面、きつい嵌め合いの外径、スロットや溝の詳細、および鋳造工程のみでは確実に達成できないより厳格な寸法または表面仕上げ要件を満たす必要があるあらゆる界面が含まれます。高品質な精密鋳造でも複雑なニアネットシェイプ部品を生産できますが、公差が約±0.02〜±0.10 mm に tighten される場合、表面仕上げが一般的な鋳造粗さよりも大幅に低くなる必要がある場合、または正確な同心度、平面度、位置精度が組立性能を制御する場合には、依然として最終的な機械加工が一般的に必要です。
1. 鋳造後の機械加工が依然として一般的である理由
精密鋳造は、複雑な形状、薄肉、内部輪郭、および材料効率に優れています。多くの超合金または高温合金部品において、ビレット切削と比較して原材料の廃棄物を約 30%〜60% 削減できます。ただし、鋳造ままの部品は、ワックスの収縮、シェル挙動、凝固、および冷却中の局所的な変形による通常のばらつきを経験します。そのため、メーカーは重要な特徴に機械加工余裕を残し、後で精密機械加工によって仕上げることがよくあります。
2. 追加の機械加工を最も必要とする可能性が高い特徴
特徴タイプ | 機械加工が通常必要な理由 | 典型的な技術的要件 |
|---|---|---|
シール面 | 鋳造ままの平面度と粗さは、漏れのない用途にはしばしば十分ではありません | 平面度の制御と滑らかな接触仕上げ |
高精度孔 | 鋳造孔は凝固中にサイズ、真円度、位置がずれる可能性があります | 直径、円筒度、および同軸精度 |
ねじ穴 | ねじ山は通常、信頼性の高い嵌め合いのためにタップ立て、ねじフライス加工、または二次切削が必要です | ねじプロファイルと組立の一貫性 |
基準パッドおよび取付面 | 基準面は、鋳造面が通常提供するものよりも厳密な位置制御が必要です | 信頼性の高いセットアップと組立調整 |
きつい嵌め合いの外径（OD）と内径（ID） | ハウジング、リング、スリーブのための界面は、多くの場合、制御された嵌め合いクラスが必要です | 真円度、直線度、および公差嵌め合い |
スロット、溝、および段部 | 鋭いエッジの定義と深さ精度は、鋳造ではしばしば制限されます | 特徴の明瞭さと再現性のある形状 |
穴のパターン | 多孔レイアウトは、多くの場合、鋳造能力よりも優れた真位置度が必要です | 組合せ適合性とボルト締結精度 |
ブレードルートまたは位置決め界面 | 荷重を支える界面は、より厳密な制御とより良い表面状態が必要です | 応力分布と嵌め合いの信頼性 |
3. シール面と接合面は、最も一般的に機械加工される特徴の一つです
ガス、液体、または圧力をシールする必要がある面は、通常、鋳造後に追加の機械加工が必要です。鋳造ままの表面は重要でない構造には許容されるかもしれませんが、シール面は漏れを防ぐためにより優れた平面度と滑らかな仕上げを必要とすることがよくあります。実用的には、Ra が約 3.2〜12.5 μm の鋳造表面でも、ガスケットの種類、金属同士での接触、および使用圧力に応じて、約 Ra 0.8〜1.6 μm またはそれ以下まで機械加工する必要がある場合があります。
4. 孔、穴、およびねじ山は精度のために機械加工されることが多い
鋳造孔は素材除去量を減らすのに役立ちますが、重要な孔は依然として後でドリル加工、リーマ加工、ボーリング加工、またはタップ立てされることが一般的です。これは、特にその特徴が位置合わせ、ファスナーの係合、軸受の位置、または流路の登録を制御する場合に当てはまります。高付加価値の組立体では、穴が鋳造内で形成されている場合でも、最終直径は真位置度と同心度を改善するために機械加工されることがあります。
特徴が長く、狭い、または性能に敏感な場合、メーカーは深穴ドリル加工を使用したり、アクセスが困難な領域の場合は放電加工（EDM）を使用したりすることもあります。
5. 基準面および基準特徴は通常機械加工が必要です
多くの鋳造部品には、製造および検査の基準として機能するパッド、フランジ、またはボスが含まれています。これらの領域は、直接荷重を負担するためではなく、その後のすべての公差がこれらに依存するため、機械加工を必要とすることがよくあります。基準が一貫していない場合、すべての下流の測定値と嵌合特徴の信頼性が低下します。そのため、メーカーはこれらの面を最初に機械加工し、それを後のセットアップと最終検査の基礎として使用することがよくあります。
6. 薄く、鋭く、または厳密に定義された詳細も二次機械加工を必要とする場合があります
精密鋳造は非常に複雑な形状を作成できますが、エッジの鋭さ、溝の明瞭さ、局所的な素材の一貫性、および狭い特徴遷移の再現性には依然として限界があります。スロット、スナップフィット溝、狭い段部、および厳密に制御された逃げ部は、最終形状を鋭くするために鋳造後に機械加工を必要とすることがよくあります。これは、数分の 1 ミリメートルが嵌め合いや応力分布に影響を与える可能性があるタービン機器、リング部品、および構造界面で一般的です。
7. どの特徴はしばしば鋳造のまま残せますか？
重要でない外側輪郭、大きな半径の遷移部、重量軽減用のポケット、低精度の内部形状、および一般的な外表面は、シール、嵌め合い、または位置精度を制御しない限り、しばしば鋳造のまま残されます。そこにニアネットシェイプ鋳造の真の価値が現れます。メーカーは、組立または使用性能に実際に影響を与える特徴のみを機械加工し、残りは鋳造状態のままにします。
通常機械加工される | しばしば鋳造のまま残される |
|---|---|
孔、ねじ山、基準面、シール面、きつい嵌め合い径、穴のパターン | 外側輪郭、リブ、重要でないポケット、滑らかな遷移部、低精度の壁 |
8. 品質と使用要件が決定を導きます
決定は最終的に機能によって導かれます。その特徴が圧力保持、回転位置合わせ、荷重伝達、または組立の再現性に影響を与える場合、それを機械加工する方が通常安全です。重要な合金部品では、メーカーは機械加工された特徴が健全な鋳造基材上に構築されることを確認するために、検査と分析を通じて経路を確認します。仕上げ前に密度の改善が重要な場合、最終機械加工の前にHIP（熱間等方圧加圧）などの工程を含めることもあります。
9. まとめ
要約すると、精密鋳造後に通常追加の機械加工が必要となる特徴は、シール面、高精度孔、ねじ穴、基準面、きつい嵌め合い径、スロットの詳細、および重要な界面形状です。これらの領域は、鋳造工程単独では通常提供できない、より厳密な寸法制御、より滑らかな仕上げ、およびより良い位置精度を必要とします。関連する工程参照については、後処理工程、機械加工の利点、および鋳造精度をご覧ください。
