Quels matériaux sont utilisés pour les pièces de réparation de turbines de production d'énergie ?
Quels matériaux sont utilisés pour les pièces de réparation de turbines de production d'énergie ?

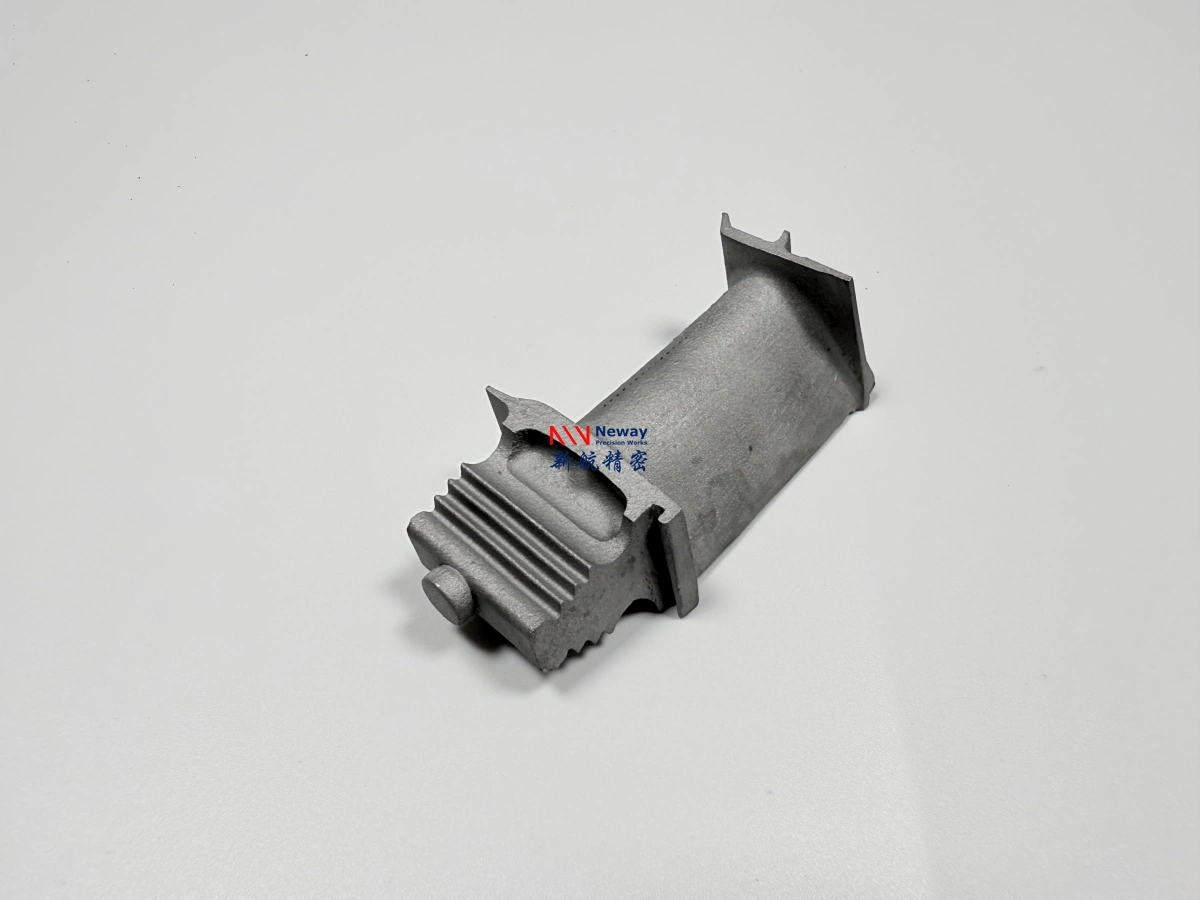

Les pièces de réparation de turbines de production d'énergie utilisent couramment des superalliages à base de nickel, des alliages à base de cobalt, des alliages monocristallins, des alliages de titane et d'autres matériaux haute température. Le matériau correct dépend de l'emplacement de la pièce, de la température de fonctionnement, de la charge, de l'exposition à l'oxydation, du risque de fatigue thermique, des conditions d'usure, des exigences de revêtement, de l'objectif de coût et de la durée de vie prévue.
Pour les pièces de réparation de turbines de production d'énergie, la sélection des matériaux ne doit pas se baser uniquement sur le nom de l'alliage. Une aube de turbine, un distributeur, une chemise de combustion, un bloc de carénage, un segment d'étanchéité, un disque de turbine et un composant structurel léger peuvent tous nécessiter différentes familles de matériaux car chaque pièce fonctionne dans des conditions thermiques, mécaniques, d'oxydation, de fatigue et d'usure différentes.
1. Réponse directe : Quels matériaux sont utilisés pour les pièces de réparation de turbine ?
Les matériaux courants pour les pièces de réparation de turbines de production d'énergie incluent les alliages Inconel, les alliages Rene, la série CMSX et d'autres alliages monocristallins, le Stellite et les alliages à base de cobalt, les alliages Hastelloy, les alliages Nimonic, les alliages de titane et d'autres superalliages spécifiés par le client. Les pièces du circuit de gaz chaud nécessitent généralement une résistance à haute température et une résistance à l'oxydation, les pièces de combustion ont besoin d'une résistance à la fatigue thermique et à l'oxydation, les pièces rotatives nécessitent une résistance et une durée de vie en fatigue, et les pièces d'étanchéité ou d'usure ont besoin d'une résistance à l'usure et de surfaces d'étanchéité stables.
Famille de matériaux | Pièces de réparation de turbine typiques | Raison principale de la sélection |
|---|---|---|
Alliages Inconel | Aubes, aubes directrices, injecteurs, chemises, carénages, écrans thermiques et pièces du circuit de gaz chaud. | Résistance à haute température, résistance à l'oxydation et large utilisation dans la réparation de turbines. |
Alliages Rene | Aubes haute température, aubes directrices, injecteurs et pièces chargées de la section chaude. | Performances élevées à haute température pour les composants de turbine exigeants. |
CMSX / alliages monocristallins | Aubes de turbine monocristallines et composants critiques de la section chaude. | Haute résistance au fluage et capacités avancées pour la section chaude. |
Stellite / alliages de cobalt | Carénages, segments d'étanchéité, injecteurs, pièces résistantes à l'usure et surfaces d'usure à chaud. | Résistance à l'usure, résistance à la corrosion à chaud et performances stables dans des environnements sévères. |
Alliages Hastelloy / Nimonic | Chemises de combustion, pièces de transition, pièces de section chaude et composants soumis à des cycles thermiques. | Résistance à l'oxydation, résistance à la fatigue thermique et durabilité face aux gaz chauds. |
Alliages de titane | Pièces rotatives à basse température, pièces structurelles, carters et composants légers. | Rapport résistance/poids élevé et résistance à la corrosion dans des zones de température appropriées. |
2. Pourquoi les alliages Inconel sont-ils utilisés pour les pièces de réparation de turbine ?
Les alliages Inconel sont largement utilisés pour les pièces de réparation de turbine car ils offrent un équilibre solide entre résistance à haute température, résistance à l'oxydation, résistance à la corrosion et usinabilité. Ils sont couramment sélectionnés pour les aubes de turbine à gaz, les aubes directrices, les injecteurs, les chemises, les carénages, les écrans thermiques et d'autres composants de remplacement de section chaude.
La moulage à cire perdue sous vide en alliage Inconel peut prendre en charge des géométries de turbine complexes telles que les profils aérodynamiques, les plateformes, les caractéristiques de carénage, les surfaces courbes du circuit de gaz chaud et les structures à parois minces. Pour les pièces de réparation, la sélection de l'alliage Inconel doit être confirmée par les exigences du plan, la norme du matériau d'origine, la température de fonctionnement, le système de revêtement et l'approbation du client.
Application Inconel | Pièce typique | Focus de la sélection des matériaux |
|---|---|---|
Composants du circuit de gaz chaud | Aubes, aubes directrices, injecteurs et écrans thermiques. | Résistance à haute température, résistance à l'oxydation et comportement en fatigue thermique. |
Équipements de combustion | Chemises, conduits de transition, manchons d'écoulement et structures de gaz chauds. | Résistance à l'oxydation, stabilité des parois minces et durabilité aux cycles thermiques. |
Carénages et pièces d'étanchéité | Segments de carénage, segments d'étanchéité et interfaces d'usure de section chaude. | Stabilité dimensionnelle, compatibilité avec le revêtement et durée de vie de la surface d'étanchéité. |
3. Quand les alliages Rene sont-ils utilisés pour les pièces de réparation de turbine ?
Les alliages Rene sont utilisés pour les composants de turbine à haute température qui nécessitent de solides performances mécaniques, une résistance au fluage, une résistance à l'oxydation et une durabilité de la section chaude. Ils peuvent être sélectionnés pour les aubes de turbine, les aubes directrices, les injecteurs et d'autres pièces chargées de la section chaude où l'environnement de fonctionnement est plus exigeant que ce que les alliages tout usage peuvent supporter.
Le moulage à cire perdue sous vide en alliages Rene peut prendre en charge des pièces de turbine complexes à haute température lorsque le plan, la spécification de l'alliage d'origine ou l'exigence du client appelle une famille de matériaux Rene. La substitution de matériau doit être examinée attentivement car différents grades de Rene peuvent avoir des comportements de coulée, des réponses au traitement thermique, des compatibilités de revêtement et des exigences d'inspection différents.
4. Quand la série CMSX et les alliages monocristallins sont-ils utilisés ?
La série CMSX et d'autres alliages monocristallins sont utilisés pour les composants critiques de turbine à haute température où la résistance au fluage, la stabilité thermique et des performances avancées de section chaude sont requises. Ils sont couramment associés aux aubes de turbine et à certaines pièces de section chaude haute performance plutôt qu'à l'équipement de réparation général.
Le moulage à cire perdue sous vide de la série CMSX et le moulage à cire perdue sous vide d'alliage monocristallin sont sélectionnés lorsque le composant nécessite une structure cristalline contrôlée. Ces processus nécessitent un contrôle plus strict de l'orientation, des défauts de grains, de la solidification, de l'inspection et de la documentation que la coulée équiaxe conventionnelle.
Utilisation de matériaux monocristallins | Pourquoi il est sélectionné | Contrôle de fabrication important |
|---|---|---|
Aubes de turbine | Haute résistance au fluage et stabilité thermique dans un service sévère de section chaude. | Orientation cristalline, contrôle des défauts de grains, traitement thermique et CND. |
Pièces critiques de section chaude | Fonctionnement haute performance où les structures moulées conventionnelles peuvent ne pas suffire. | Contrôle de la solidification, traçabilité des matériaux et inspection stricte. |
Programmes de remplacement | Utilisé lorsque la conception de la pièce d'origine spécifie un alliage monocristallin. | La norme du matériau d'origine et l'approbation du client sont requises. |
5. Pourquoi le Stellite et les alliages de cobalt sont-ils utilisés pour les pièces d'étanchéité et d'usure ?
Le Stellite et les alliages à base de cobalt sont souvent utilisés pour les pièces de réparation de turbine qui nécessitent une résistance à l'usure, une dureté à chaud, une résistance à l'oxydation et des performances stables dans des environnements de contact à haute température ou d'érosion. Ils conviennent aux carénages, segments d'étanchéité, injecteurs, segments résistants à l'usure et surfaces d'étanchéité où la perte de matériau ou la dégradation de surface peut affecter l'efficacité de la turbine.
Le moulage à cire perdue sous vide en alliage Stellite peut prendre en charge des composants de turbine en alliage de cobalt avec une géométrie complexe et des exigences de résistance à l'usure. Pour les pièces de joint et de carénage, la sélection des matériaux doit également prendre en compte le système de revêtement, la surface d'accouplement, le jeu de fonctionnement, la dilatation thermique et l'intervalle de réparation.
Application des alliages de cobalt | Composant typique | Pourquoi il est utilisé |
|---|---|---|
Pièces de section chaude résistantes à l'usure | Segments d'usure, surfaces d'étanchéité et zones de contact. | Maintient la durée de vie de la surface sous l'effet de la chaleur, du frottement et de l'érosion. |
Carénages et segments d'étanchéité | Carénages de turbine, bagues d'étanchéité et segments d'anneau d'aubes. | Prend en charge le contrôle du jeu et la récupération de l'efficacité de la turbine. |
Pièces liées aux injecteurs et aux aubes directrices | Injecteurs de turbine à gaz, composants de guidage et équipements du circuit de gaz chaud. | Fournit une résistance à la corrosion à chaud et à l'oxydation dans des applications sélectionnées. |
6. Quand les alliages Hastelloy et Nimonic sont-ils utilisés ?
Les alliages Hastelloy et Nimonic sont utilisés pour les pièces de réparation de turbine qui nécessitent une résistance à l'oxydation, une résistance à la fatigue thermique, une durabilité face aux gaz chauds et une stabilité lors de chauffages et refroidissements répétés. Ils sont souvent envisagés pour les chemises de combustion, les pièces de transition, les conduits de transition, les supports de section chaude et d'autres composants exposés aux gaz de combustion ou aux cycles thermiques.
Le moulage à cire perdue sous vide en alliage Hastelloy peut prendre en charge des composants de section chaude où la résistance à l'oxydation, à la corrosion et aux cycles thermiques est importante. Le moulage à cire perdue sous vide en alliage Nimonic peut également prendre en charge des pièces de réparation de turbine haute température à base de nickel, selon la spécification d'origine et l'exigence de service.
7. Quand les alliages de titane sont-ils utilisés pour les pièces de réparation de turbine ?
Les alliages de titane sont utilisés pour certaines pièces liées à la turbine à basse température, des composants structurels légers, des carters, des composants côté compresseur et certaines pièces rotatives ou de support où un rapport résistance/poids élevé est important. Ils ne sont généralement pas sélectionnés pour les zones directes du circuit de gaz chaud à haute température où des superalliages au nickel ou au cobalt sont requis.
Le moulage à cire perdue sous vide en alliage de titane peut convenir aux composants légers liés à la turbine lorsque la température de fonctionnement, la charge, l'environnement de corrosion et les exigences de fatigue sont dans les capacités de l'alliage. Pour les pièces de réparation, le titane ne doit être sélectionné qu'après confirmation de l'emplacement de la pièce et de la température de service.
Utilisation des alliages de titane | Zone de composant la mieux adaptée | Limitation de sélection |
|---|---|---|
Pièces structurelles légères | Supports, appuis, carters et composants hors circuit de gaz chaud. | Ne convient pas à une exposition sévère au circuit de gaz chaud de la turbine. |
Composants côté compresseur | Composants sélectionnés du compresseur ou rotatifs à basse température. | Doit confirmer la fatigue, la vitesse, la température et les exigences d'inspection. |
Pièces de réparation de remplacement | Pièces conçues à l'origine en titane ou équivalents de titane approuvés. | La substitution de matériau nécessite une approbation technique et client. |
8. Comment les matériaux sont-ils sélectionnés pour différents emplacements de pièces de turbine ?
Les matériaux sont sélectionnés en fonction de la position de fonctionnement de la pièce, de la température, du niveau de contrainte, de l'exposition à l'oxydation, des conditions d'usure, du risque de fatigue thermique, des exigences de revêtement, de l'objectif de coût et de la durée de vie requise. Un matériau adapté à une chemise de combustion peut ne pas convenir à un disque de turbine, et un matériau adapté à un segment d'étanchéité peut ne pas convenir à une aube monocristalline.
Emplacement de la pièce de turbine | Exigence de service principale | Direction commune des matériaux |
|---|---|---|
Pièces du circuit de gaz chaud | Résistance à haute température, résistance à l'oxydation, résistance au fluage et compatibilité avec le revêtement. | Inconel, Rene, CMSX, alliages monocristallins et certains alliages de cobalt. |
Pièces de combustion | Résistance à la fatigue thermique, résistance à l'oxydation, stabilité des parois minces et durabilité face aux gaz chauds. | Inconel, Hastelloy, Nimonic et certains alliages haute température. |
Pièces rotatives | Résistance, durée de vie en fatigue, intégrité du matériau, stabilité du traitement thermique et traçabilité. | Superalliages par métallurgie des poudres, superalliages forgés, certains alliages de titane et grades spécifiés par le client. |
Pièces d'étanchéité et d'usure | Résistance à l'usure, résistance à l'oxydation, dureté à chaud et durée de vie de la surface d'étanchéité. | Stellite, alliages de cobalt, alliages Inconel et systèmes de superalliages revêtus. |
Pièces personnalisées rétro-ingéniérées | Correspondre aux performances du matériau d'origine ou à l'exigence d'équivalent approuvé. | Matériau sélectionné par analyse chimique, plans d'origine, conditions de service et approbation du client. |
9. Quels facteurs influencent la sélection des matériaux ?
La sélection des matériaux pour les pièces de réparation de turbines de production d'énergie est influencée par la température de fonctionnement, la charge mécanique, l'exigence de fluage, l'exposition à l'oxydation, les conditions de corrosion, la fatigue thermique, les vibrations, l'usure, le système de revêtement, la fabricabilité, la norme d'inspection, le coût, le délai de livraison et la durée de vie prévue. Le plan d'origine ou la spécification OEM doit toujours être examiné lorsqu'il est disponible.
Facteur de sélection | Pourquoi c'est important | Exemple d'impact |
|---|---|---|
Température de fonctionnement | Détermine si l'acier inoxydable, le titane, l'alliage de nickel, l'alliage de cobalt ou l'alliage monocristallin est approprié. | Les pièces du circuit de gaz chaud nécessitent généralement des superalliages au nickel ou au cobalt. |
Charge mécanique | Affecte les exigences de résistance, de fatigue, de fluage et de déformation. | Les pièces rotatives nécessitent un contrôle plus strict de l'intégrité du matériau et du traitement thermique. |
Oxydation et corrosion | Les environnements de gaz chauds et de combustion peuvent dégrader les matériaux inadaptés. | Les chemises de combustion peuvent nécessiter des alliages de nickel résistants à l'oxydation. |
Usure et étanchéité | Les surfaces de contact et de contrôle du jeu nécessitent un comportement d'usure stable. | Les carénages et les segments d'étanchéité peuvent utiliser des systèmes d'alliages de cobalt ou résistants à l'usure. |
Compatibilité avec le revêtement | Le matériau de base doit fonctionner avec la barrière thermique (TBC), le revêtement d'oxydation ou le revêtement d'usure. | Les écrans thermiques et les carénages nécessitent un contrôle de la tolérance de revêtement et de la préparation de surface. |
Fabricabilité | Certains alliages sont difficiles à couler, forger, usiner, souder ou traiter thermiquement. | L'alliage choisi doit correspondre à la voie de coulée et d'usinage disponible. |
Coût et délai | Les alliages avancés peuvent augmenter le coût des matériaux, le risque d'outillage et le temps d'inspection. | Le choix du matériau doit équilibrer les performances, la disponibilité et l'urgence de la réparation. |
10. Comment NewayAeroTech peut-il soutenir la sélection des matériaux ?
NewayAeroTech peut soutenir la sélection des matériaux en examinant les plans, les anciens échantillons, les informations sur le modèle de turbine, les conditions de service, les modes de défaillance, les exigences de revêtement et les normes d'inspection. Pour les pièces de turbine obsolètes ou rétro-ingéniérées, l'analyse des matériaux peut aider à identifier la famille d'alliage d'origine et soutenir la sélection d'un matériau de remplacement approuvé.
Le processus de support du fournisseur peut inclure la vérification des matériaux, la recommandation d'alliage, la sélection du procédé de coulée, l'examen du traitement thermique, la faisabilité de l'usinage CNC, l'examen de la préparation du revêtement, la planification des CND et la documentation de livraison. Lorsqu'une substitution de matériau est demandée, l'approbation doit être basée sur la température de fonctionnement, la charge, l'oxydation, la fatigue thermique, l'usure, le revêtement et les exigences d'acceptation du client.
Support fournisseur | Ce qu'il fournit | Pourquoi cela aide les acheteurs |
|---|---|---|
Examen des plans et spécifications | Confirme le matériau d'origine, le traitement thermique, le revêtement et les exigences d'inspection. | Réduit le risque de sélection incorrecte de l'alliage. |
Analyse des anciennes pièces | Identifie la chimie de l'alliage, le revêtement, l'usure, l'oxydation et les dommages de service. | Soutient les pièces de réparation rétro-ingéniérées lorsque les plans sont incomplets. |
Examen de l'application | Examine la température, la charge, les cycles thermiques, la corrosion, l'usure et les conditions de fatigue. | Aide à faire correspondre la famille de matériaux aux conditions de service réelles. |
Recommandation de la voie de procédé | Définit la voie de coulée, forgeage, métallurgie des poudres, usinage CNC, traitement thermique, revêtement et inspection. | Relie le choix du matériau à la faisabilité de fabrication. |
Planification de la documentation | Planifie le rapport de matériau, l'enregistrement du traitement thermique, le rapport CND, le rapport dimensionnel et le COC. | Soutient l'approbation qualité du client et la traçabilité. |
11. Résumé
Les pièces de réparation de turbines de production d'énergie utilisent différents matériaux selon l'emplacement de la pièce et les conditions de service. Les alliages Inconel sont courants pour les aubes, les aubes directrices, les injecteurs, les chemises, les carénages et les composants de section chaude. Les alliages Rene, la série CMSX et les alliages monocristallins sont utilisés pour les pièces de turbine plus performantes. Le Stellite et les alliages de cobalt sont souvent utilisés pour les carénages, les segments d'étanchéité, les injecteurs et les pièces résistantes à l'usure. Les alliages Hastelloy et Nimonic peuvent prendre en charge les composants de combustion et de section chaude, tandis que les alliages de titane sont utilisés pour certaines pièces légères ou structurelles à basse température.
En tant que fabricant de pièces de turbine en superalliages, NewayAeroTech peut aider les clients à sélectionner des matériaux basés sur les plans, les anciennes pièces, la température de fonctionnement, la charge, l'oxydation, la fatigue thermique, l'usure, les exigences de revêtement, les normes d'inspection et les objectifs de coût. Le matériau correct doit être sélectionné conjointement avec la voie de fabrication, y compris la coulée, le forgeage, l'usinage CNC, le traitement thermique, la préparation du revêtement, les tests et la documentation finale.
