Usinagem CNC: Reduzindo Prazos de Entrega e Custos para Ligas
O Papel da Usinagem CNC na Fabricação de Peças em Superligas
As superligas, frequentemente utilizadas nos ambientes mais exigentes, são materiais conhecidos pelo seu desempenho excecional sob condições de alta temperatura e tensão. Indústrias como a aeroespacial, geração de energia, processamento químico e marinha dependem fortemente de componentes em superligas para peças críticas como pás de turbina, câmaras de combustão e permutadores de calor. Estas peças em superligas exigem frequentemente processos de fabrico exatos e eficientes para garantir funcionalidade e durabilidade. Entre os métodos mais eficazes para alcançar este objetivo está a usinagem CNC, que fornece precisão, eficiência e relação custo-benefício sem paralelos.
Este blogue explora como a usinagem CNC beneficia as peças em superligas, abordando os materiais, processos, métodos de pós-processamento, técnicas de teste e inspeção, e as indústrias que mais beneficiam destas capacidades de fabrico avançadas.
Materiais Utilizados na Usinagem CNC de Superligas
Introdução às Superligas
As superligas, também conhecidas como ligas de alta temperatura, são um grupo de materiais especificamente projetados para uso em condições extremas. Estas ligas são concebidas para resistir a altas temperaturas, resistir à oxidação e corrosão, e manter a resistência mecânica ao longo do tempo. São amplamente utilizadas na indústria aeroespacial, geração de energia e outras aplicações de alto desempenho. A característica principal que distingue as superligas das ligas comuns é a sua capacidade de reter resistência mecânica e resistir à deformação mesmo a temperaturas elevadas, frequentemente superiores a 1000°C.
As superligas típicas incluem:
Ligas Inconel (por exemplo, Inconel 718, Inconel 625)
Série CMSX (por exemplo, CMSX-10, CMSX-11)
Ligas Monel (por exemplo, Monel 400, Monel K500)
Ligas Hastelloy (por exemplo, Hastelloy C-276, Hastelloy X)
Ligas Stellite (por exemplo, Stellite 6, Stellite 12)
Ligas Nimonic (por exemplo, Nimonic 75, Nimonic 90)
Ligas de Titânio (por exemplo, Ti-6Al-4V, Ti-10V-2Fe-3Al)
Ligas Rene (por exemplo, Rene 41, Rene 104)
Estas ligas são cuidadosamente selecionadas com base na sua aplicação pretendida, considerando fatores como resistência à temperatura, resistência à corrosão e propriedades mecânicas. Cada material é vital na usinagem CNC, onde a precisão e o desempenho são críticos. Seja para aeroespacial, defesa ou geração de energia, as propriedades superiores destes materiais tornam-nos ideais para usinar componentes complexos e de alto desempenho.
Categorias de Materiais de Superligas para Usinagem CNC
A usinagem CNC é comumente utilizada para conformar e acabar componentes feitos dos seguintes materiais de superligas:
Fundições por Investimento a Vácuo
A fundição por investimento a vácuo é um processo de precisão frequentemente utilizado para peças complexas em superligas. A usinagem CNC é crítica para refinar a forma final e o acabamento superficial destas fundições, especialmente em componentes utilizados em aplicações de alto desempenho como pás de turbina e câmaras de combustão.
Fundições de Cristal Único
As fundições de cristal único são materiais altamente especializados utilizados em componentes críticos como pás de turbina, onde a uniformidade e a resistência à fadiga térmica são essenciais. A usinagem CNC é necessária para garantir geometrias precisas e acabamentos superficiais finos. Estas fundições são tipicamente utilizadas em fundição de cristal único em superligas para cumprir os padrões de alto desempenho das aplicações aeroespaciais.
Fundições de Cristal Equiaxial
Estas fundições são utilizadas em componentes que não requerem as propriedades mecânicas superiores das fundições de cristal único. A usinagem CNC garante precisão nestas peças, que frequentemente apresentam formas complexas. A fundição de cristal equiaxial garante boas propriedades mecânicas, e a usinagem CNC ajuda a cumprir as tolerâncias apertadas exigidas para estes componentes.
Fundições Direcionais em Superligas
As fundições direcionais possuem uma estrutura de grão alinhada numa direção específica para melhorar a resistência sob tensão. A usinagem CNC é crucial para refinar estas fundições nas suas formas finais de alta precisão. A fundição direcional em superligas é frequentemente utilizada em componentes de turbinas, e a usinagem CNC garante que estas peças cumpram a integridade estrutural necessária para ambientes exigentes.
Fundições de Ligas Especiais
As fundições de ligas especiais são concebidas para aplicações específicas, exigindo frequentemente usinagem intrincada para cumprir tolerâncias exigentes. A usinagem CNC é crítica para refinar estas fundições nas suas formas finais de engenharia de precisão. A fundição de liga única envolve a criação de formas complexas que requerem técnicas avançadas de CNC para o refinamento final.
Peças de Metalurgia do Pó
A usinagem CNC é essencial para refinar componentes como discos de turbina de metalurgia do pó. Estas peças são frequentemente utilizadas em aplicações onde a fundição sozinha não pode fornecer as propriedades de material necessárias, tornando a usinagem CNC crítica para alcançar a precisão e qualidade necessárias em aplicações aeroespaciais e de geração de energia de alto desempenho.
Forjamentos de Precisão em Superligas
Para peças em superligas como discos de turbina, pás e vedações, o forjamento de precisão é frequentemente utilizado para criar a forma básica, seguido pela usinagem CNC para alcançar as tolerâncias finais e precisas necessárias para aplicações de alto desempenho. O forjamento de precisão em superligas fornece a forma fundamental, e a usinagem CNC garante que a peça cumpra padrões exigentes de resistência e durabilidade.
Peças em Superligas Impressas em 3D
Com os avanços na manufatura aditiva, a usinagem CNC é frequentemente utilizada para acabar peças em superligas impressas em 3D. Esta abordagem híbrida combina a flexibilidade de design da impressão 3D com a precisão da usinagem CNC para criar geometrias complexas com excelentes acabamentos superficiais. A usinagem CNC garante que estas peças impressas em 3D cumpram a precisão dimensional e o acabamento superficial necessários para aplicações críticas.
Testes e Inspeção: Benefícios da Usinagem CNC para Peças em Superligas
Precisão e Tolerâncias Apertadas
Uma das vantagens mais significativas da usinagem CNC é a sua capacidade de alcançar extrema precisão. As máquinas CNC podem trabalhar com tolerâncias tão apertadas quanto ±0,005 mm, algo crítico ao fabricar componentes em superligas que devem encaixar em sistemas intrincados como turbinas a gás, câmaras de combustão e motores a jato. Estas peças envolvem frequentemente geometrias altamente detalhadas onde até mesmo um pequeno desvio dimensional pode levar a problemas significativos de desempenho.
A usinagem CNC garante que as peças cumpram especificações rigorosas e sejam dimensionalmente precisas. Este nível de precisão reduz a necessidade de retrabalho adicional, economizando tanto tempo quanto custos de material.
Geometrias Complexas
As peças em superligas apresentam frequentemente geometrias complexas e intrincadas que não podem ser produzidas utilizando métodos de usinagem tradicionais. Equipadas com software avançado, as máquinas CNC podem realizar operações de corte, perfuração e fresagem altamente detalhadas para conformar componentes em designs precisos e frequentemente difíceis de fabricar.
Por exemplo, pás de turbina com canais de refrigeração intrincados ou palhetas de guia de bocal com ângulos complexos podem ser facilmente usinadas. A usinagem CNC também permite a criação de peças com características internas que seriam difíceis ou impossíveis de produzir com técnicas de fabrico convencionais. Alcançar estas geometrias é especialmente valioso em técnicas de fundição avançadas para componentes em superligas.
Qualidade do Acabamento Superficial
O acabamento superficial de uma peça em superliga é crucial para o seu desempenho. Peças utilizadas em aplicações aeroespaciais ou de geração de energia devem suportar temperaturas e pressões extremas, e quaisquer imperfeições superficiais podem levar a concentrações de tensão ou falha prematura. A usinagem CNC oferece acabamentos superficiais superiores com níveis de suavidade que são frequentemente difíceis de alcançar utilizando outros métodos. Acabamentos superficiais de alta qualidade são críticos para peças como pás de turbina, onde até mesmo imperfeições mínimas podem afetar a aerodinâmica ou o desempenho térmico.
A usinagem CNC garante que a superfície final cumpra as especificações necessárias, o que é essencial em aplicações de alto desempenho, principalmente quando utilizada no fabrico de discos de turbina em superligas.
Relação Custo-Benefício
Embora a usinagem CNC possa exigir um investimento inicial significativo em equipamentos e programação, ela acaba por reduzir os custos de fabrico. Automatizar o processo minimiza o erro humano, reduz o desperdício de material e diminui os custos de mão de obra. A capacidade de usinar peças com necessidade mínima de processos adicionais também contribui para economias significativas nos custos de produção. A usinagem CNC de superligas reduz efetivamente as despesas gerais de fabrico, especialmente para componentes altamente intrincados e de alto desempenho.
Além disso, o tempo de configuração rápido das máquinas CNC e a sua capacidade de funcionar continuamente sem supervisão reduzem os prazos de entrega, permitindo uma entrega mais rápida de componentes críticos. Esta velocidade é especialmente benéfica nas indústrias aeroespaciais onde o forjamento de precisão e a metalurgia do pó frequentemente complementam a usinagem CNC em peças complexas.
Eficiência Aumentada
As máquinas CNC são altamente eficientes e podem produzir peças complexas em menos etapas do que os métodos tradicionais. A precisão da usinagem CNC reduz a probabilidade de defeitos ou a necessidade de operações adicionais, resultando num processo de produção mais simplificado. As peças podem ser usinadas numa única configuração, reduzindo o tempo de inatividade e melhorando o rendimento geral. Esta eficiência é ainda reforçada pela simulação de todo o processo, garantindo que cada processo de produção seja otimizado para o máximo rendimento.
Pós-Processamento de Peças em Superligas
Embora a usinagem CNC desempenhe um papel vital na conformação de componentes em superligas, etapas de pós-processamento são frequentemente necessárias para refinar ainda mais as propriedades mecânicas das peças e melhorar o desempenho.
Prensagem Isostática a Quente (HIP)
Após a fundição ou forjamento, as peças em superligas são frequentemente submetidas à Prensagem Isostática a Quente (HIP). Este processo envolve a aplicação de alta pressão e temperatura à peça para eliminar a porosidade e aumentar a densidade. O HIP melhora a resistência global e a resistência à fadiga das peças, garantindo que possam suportar os ambientes de alta tensão nos quais operam. O HIP também desempenha um papel crítico na garantia da integridade de peças utilizadas em aplicações aeroespaciais e energéticas exigentes.
Tratamento Térmico
O tratamento térmico é essencial para otimizar as propriedades mecânicas das peças em superligas. Após a usinagem CNC, os componentes podem passar por vários processos de tratamento térmico como solubilização, envelhecimento e têmpera para alcançar a dureza, resistência e ductilidade desejadas. Por exemplo, pás de turbina feitas de Inconel 718 podem passar por envelhecimento para melhorar a sua resistência à fluência, uma propriedade crucial para peças utilizadas em aplicações de alta temperatura. Estes processos garantem que os componentes sejam duráveis para operar em ambientes hostis. O tratamento térmico também ajuda a refinar as microestruturas das ligas, o que é crítico para garantir fiabilidade a longo prazo.
Soldadura de Superligas
Em alguns casos, as peças em superligas usinadas por CNC podem requerer soldadura para unir diferentes secções. Por exemplo, uma pá de turbina pode ser soldada à sua secção de raiz ou fixada a outros componentes. A soldadura de superligas garante que as juntas possam suportar as mesmas temperaturas extremas e tensões mecânicas que o material base. Técnicas de soldadura de precisão são essenciais ao trabalhar com superligas para evitar a degradação do material nas soldas.
Revestimento de Barreira Térmica (TBC)
Os Revestimentos de Barreira Térmica são aplicados a componentes em superligas utilizados em aplicações de alta temperatura, como turbinas a gás, para fornecer isolamento e proteger o material base da degradação térmica. A usinagem CNC garante que estes revestimentos sejam aplicados exatamente nas áreas corretas, assegurando a longevidade e o desempenho da peça. Os TBCs são cruciais para componentes expostos a calor extremo, pois previnem danos por ciclagem térmica e oxidação. A aplicação de TBCs aumenta a vida útil e a eficiência operacional de componentes de alto desempenho.

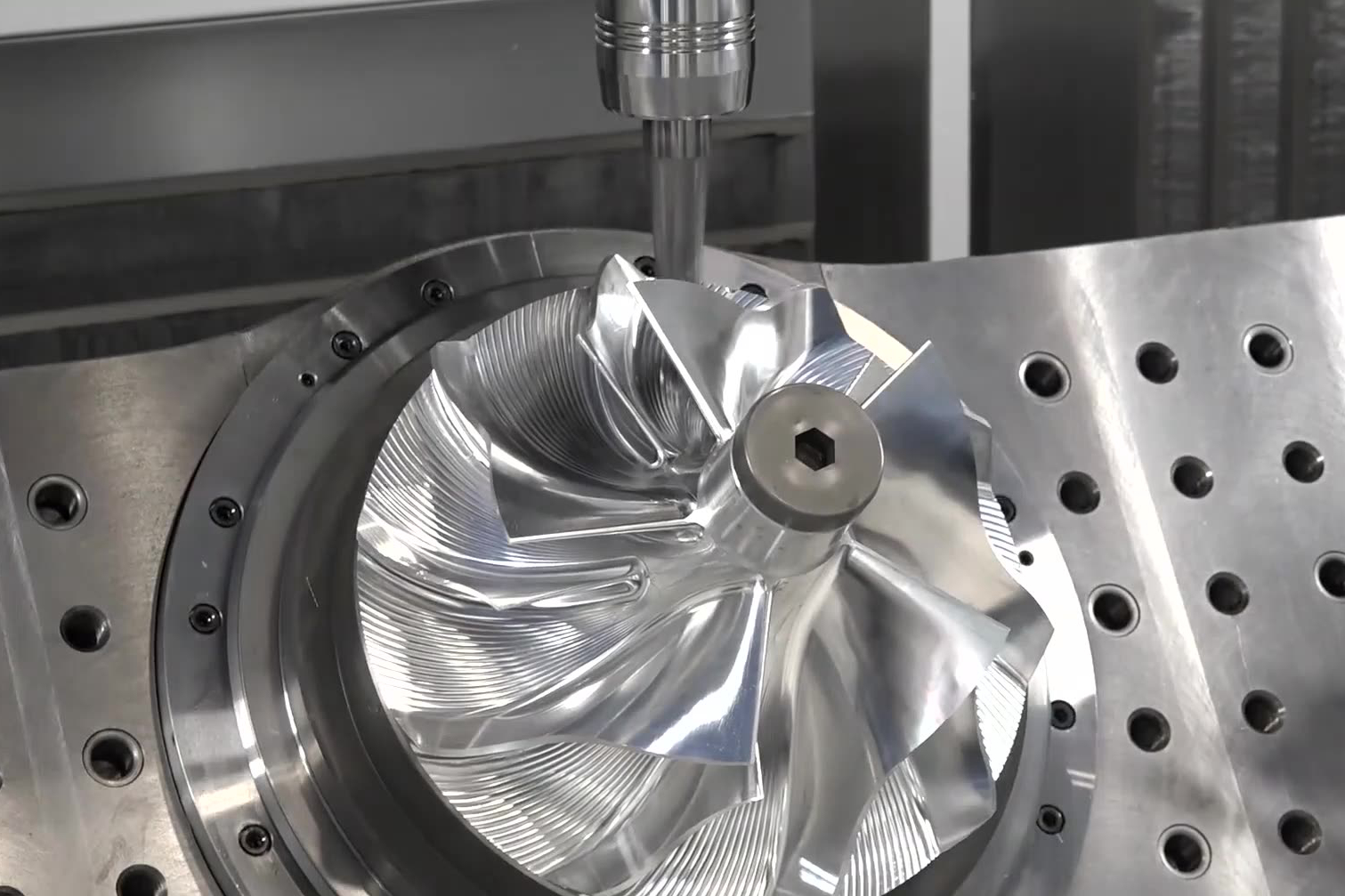

Usinagem CNC de Superligas
A usinagem CNC é frequentemente utilizada nas etapas finais do pós-processamento, especialmente quando as peças precisam de ser ajustadas com precisão ou possuem características complexas como canais de refrigeração. Este processo de acabamento garante que as peças cumpram padrões de qualidade rigorosos e estejam prontas para implementação. A usinagem de precisão é essencial para componentes que precisam de operar sob temperaturas e tensões extremas, como pás de turbina, onde a precisão da peça é crucial para o desempenho e segurança.
Testes e Inspeção de Peças em Superligas
Os testes e inspeção são etapas críticas no fabrico de peças em superligas para garantir que cumprem os mais altos padrões de desempenho e fiabilidade.
Verificação por Máquina de Medição por Coordenadas (CMM)
A verificação por CMM é essencial na usinagem CNC, pois mede com precisão as dimensões das peças. Verifica a precisão das peças em superligas usinadas por CNC, garantindo que cumprem as tolerâncias especificadas. A verificação por CMM é essencial para componentes complexos como pás de turbina, onde a precisão dimensional é crítica.
Radiografia e Microscopia Metalográfica
A inspeção por raios-X e a microscopia metalográfica são métodos não destrutivos para inspecionar a estrutura interna e a superfície das peças em superligas. Estas técnicas ajudam a detetar defeitos internos como trincas, porosidade ou inclusões que poderiam comprometer a integridade da peça.
Ensaio de Tração
O ensaio de tração mede a resistência e flexibilidade dos materiais de superligas. Envolve puxar o material até à rutura para determinar a sua resistência à quebra sob tensão. É essencial para aplicações aeroespaciais e de geração de energia, onde as peças devem suportar forças mecânicas extremas.
Microscopia Eletrónica de Varrimento (MEV)
A microscopia eletrónica de varrimento (MEV) é utilizada para examinar a superfície de componentes em superligas ao nível microscópico. Esta técnica é benéfica para detetar trincas finas, oxidação ou outras anomalias superficiais que poderiam afetar o desempenho da peça.
Ensaios de Fadiga Dinâmica e Estática
O ensaio de fadiga mede como um material responde a tensões repetidas. Por exemplo, componentes em superligas utilizados em motores de turbina são submetidos a ensaios de fadiga dinâmica para simular as tensões que experimentarão ao longo do tempo. O ensaio de fadiga estática, no entanto, mede o desempenho do material sob uma carga constante.
Aplicações Industriais de Peças em Superligas Usinadas por CNC
Aeroespacial e Aviação
A indústria aeroespacial depende fortemente de componentes em superligas usinados por CNC para peças como pás de turbina, palhetas de guia de bocal e câmaras de combustão. Estas peças são submetidas a temperaturas extremas e tensões mecânicas, tornando a usinagem de precisão e o alto desempenho do material essenciais. Por exemplo, componentes de motor a jato em superligas são cruciais para sistemas de propulsão aeroespacial, exigindo ligas de alto desempenho que possam suportar as condições mais exigentes. O setor de Aeroespacial e Aviação depende de peças usinadas por CNC para aplicações civis e militares, garantindo desempenho e segurança ótimos.
Geração de Energia
Na geração de energia, a usinagem CNC produz pás de turbina, discos e vedações feitos de superligas. Estes componentes são essenciais em turbinas a gás e a vapor, que devem suportar altas temperaturas e cargas mecânicas enquanto mantêm a eficiência. Componentes como componentes de permutadores de calor em superligas são cruciais para uma gestão eficaz do calor nas centrais elétricas. A indústria de Geração de Energia depende de peças em superligas usinadas com precisão para manter a eficiência energética e a fiabilidade do sistema em ambientes de alta temperatura e alta pressão.
Processamento Químico
Peças em superligas são frequentemente utilizadas em plantas de processamento químico para componentes como reatores, permutadores de calor e válvulas. A usinagem CNC garante que estes componentes sejam duráveis e resistentes à corrosão, tornando-os ideais para manusear produtos químicos agressivos a altas temperaturas. Por exemplo, componentes de vasos de reator em superligas devem suportar ambientes químicos hostis enquanto mantêm a integridade estrutural. A indústria de Processamento Químico depende de peças em superligas para operação eficiente e fiável em condições corrosivas e de alta temperatura.
Marinha e Construção Naval
Turbinas marinhas, sistemas de propulsão e vedações de alto desempenho beneficiam todos da usinagem CNC de componentes em superligas. A capacidade de resistir à corrosão e operar sob condições de alta pressão torna as superligas ideais para estas aplicações. Módulos navais em superligas são concebidos para suportar ambientes marinhos extremos enquanto mantêm durabilidade e desempenho. As indústrias Marinha e de construção naval dependem de peças em superligas usinadas por CNC para garantir desempenho fiável em condições marítimas desafiadoras.
Automóvel
Motores automóveis de alto desempenho, sistemas de escape e turbocompressores apresentam frequentemente componentes usinados por CNC feitos de superligas. Estes materiais ajudam a melhorar a eficiência e o desempenho do motor ao resistir ao calor e ao desgaste. Peças como componentes de turbocompressor em superligas são críticas para maximizar a potência e a vida útil do motor. A indústria Automóvel beneficia de componentes em superligas usinados por CNC que oferecem desempenho, eficiência e durabilidade aprimorados em aplicações automóveis de alta tensão.
Perguntas Frequentes (FAQs)
Como é que a usinagem CNC aumenta a eficiência de produção para peças em superligas?
Que vantagens oferecem as fundições de cristal único para o desempenho das pás de turbina?
Como é que o HIP e o tratamento térmico melhoram os componentes em superligas usinados por CNC?
Quais as indústrias que mais beneficiam das peças em superligas usinadas por CNC?
