ニッケル基合金ミサイルセグメント生産ユニット
超合金ミサイルセグメントの導入
超合金ミサイルセグメントは、防衛および航空宇宙産業で使用される重要な構成要素です。これらの部品は、ミサイルが発射および飛行中に遭遇する極端な熱、圧力、応力に耐えるように設計されています。超合金の高い強度、酸化耐性、高温下での完全性維持能力といった独自の特性は、ミサイルセグメントの理想的な材料となっています。これらの部品は、ミサイルの性能、信頼性、安全性を確保するために不可欠です。ニューウェイ精密工業では、ミサイルセグメント向け高性能材料の精密鋳造を専門としており、最高水準の品質と耐久性を保証します。
超合金ミサイルセグメントは、通常、コバルト、ニッケル、鉄基合金などの先進材料を用いて製造されます。これらの材料は、腐食に耐え、高温下で強度を維持し、ミサイルシステムで遭遇する最も過酷な機械的・熱的負荷に耐えるように設計されています。超合金は、通常の金属や合金では性能を発揮できない環境でも機能する能力があるため、ミサイルセグメントに選ばれています。
超合金ミサイルセグメントで使用される超合金
ミサイルセグメント製造における超合金の選択は、ミサイルシステム全体の性能を決定する上で重要な役割を果たします。機械的特性、高温耐性、応力下での耐久性から、いくつかの超合金がミサイル部品製造で一般的に使用されています。以下は、ミサイルセグメントで最も一般的に使用される3つの超合金です：
ステライト合金
ステライト合金は、優れた耐摩耗性と耐食性で知られるコバルト基超合金のファミリーです。極限環境下で非常に耐久性が高く、高温・高応力条件に直面するミサイル部品に理想的です。ミサイルセグメント製造で使用されるステライトの代表的なグレードには以下があります：
ステライト 6: 優れた耐摩耗性と高温環境への耐性で知られています。このグレードは、熱応力を受ける部品に理想的です。
ステライト 12: 高い耐摩耗性と耐食性の組み合わせを必要とする部品に使用され、過酷な環境にさらされるミサイルセグメントでよく使用されます。
ステライト 21: この合金は、酸化と腐食に対するさらなる耐性を提供し、高速環境下での過酷な条件に耐えなければならないミサイル部品にとって重要です。
ニモニック合金
ニモニック合金は、高強度・高温用途向けに設計されたニッケル基超合金です。タービンブレードやその他の重要な航空宇宙部品に広く使用されています。その組成により、機械的特性を維持しながら高温下で性能を発揮することができます。ミサイルセグメントに使用される重要なグレードには以下があります：
ニモニック 80A: 最高850°Cまでの温度で優れた強度と酸化耐性で知られています。この合金は、高い熱応力に耐える必要があるミサイル部品でよく使用されます。
ニモニック 90: この合金は、優れた疲労および熱疲労耐性を提供し、繰り返しの熱的・機械的応力にさらされる部品に使用されます。
ニモニック 100: 高温環境下で卓越した強度とクリープ耐性を必要とするミサイルセグメントに使用される高性能合金です。
レネ合金
レネ合金は、極めて高温の用途向けに設計された高性能ニッケル基超合金です。優れたクリープ耐性、強度、高温下での機械的特性保持能力から、航空宇宙および防衛産業でよく使用されます。一般的なグレードには以下があります：
レネ 41: 優れた高温強度、酸化耐性、クリープ耐性を備えたニッケル基超合金です。過酷な熱的・機械的負荷にさらされるミサイル部品で一般的に使用されます。
レネ 80: 優れた高温特性と高強度のユニークな組み合わせを提供します。極端な温度勾配に対処できる高性能材料を必要とするミサイルセグメントに使用されます。
レネ 104: 優れた熱疲労耐性と1000°Cを超える温度での強度維持能力で知られており、重要なミサイル用途に理想的です。
典型的な超合金部品製造プロセス
超合金ミサイルセグメントの製造には、精密さ、先進的な技術、高度に制御された環境を必要とする複雑なプロセスが関与します。各プロセスは、最終製品がミサイルシステムの厳格な性能要件を満たすことを確保する役割を果たします。以下では、超合金ミサイルセグメントを製造するために使用される最も一般的な3つの製造プロセスについて説明します。
真空精密鋳造
真空精密鋳造は、ミサイルセグメントを含む超合金製の高精度部品を製造する上で重要です。このプロセスでは、部品のワックスパターンの周りに形成されたセラミックシェルから型を作成します。次に、ワックスを真空炉で溶かし、セラミックシェル型を残します。型が準備されると、超合金を真空下で型に流し込み、金属内に気泡や不純物が閉じ込められないようにします。
ミサイル部品の特定の要件に応じて、精密鋳造のいくつかのバリエーションが使用されます：
超合金単結晶鋳造: この技術は、優れた機械的特性と熱応力耐性が必要な部品に特に有益です。このプロセスでは、合金の単結晶を成長させ、粒界を排除し、最終製品の強度と耐久性を高めます。

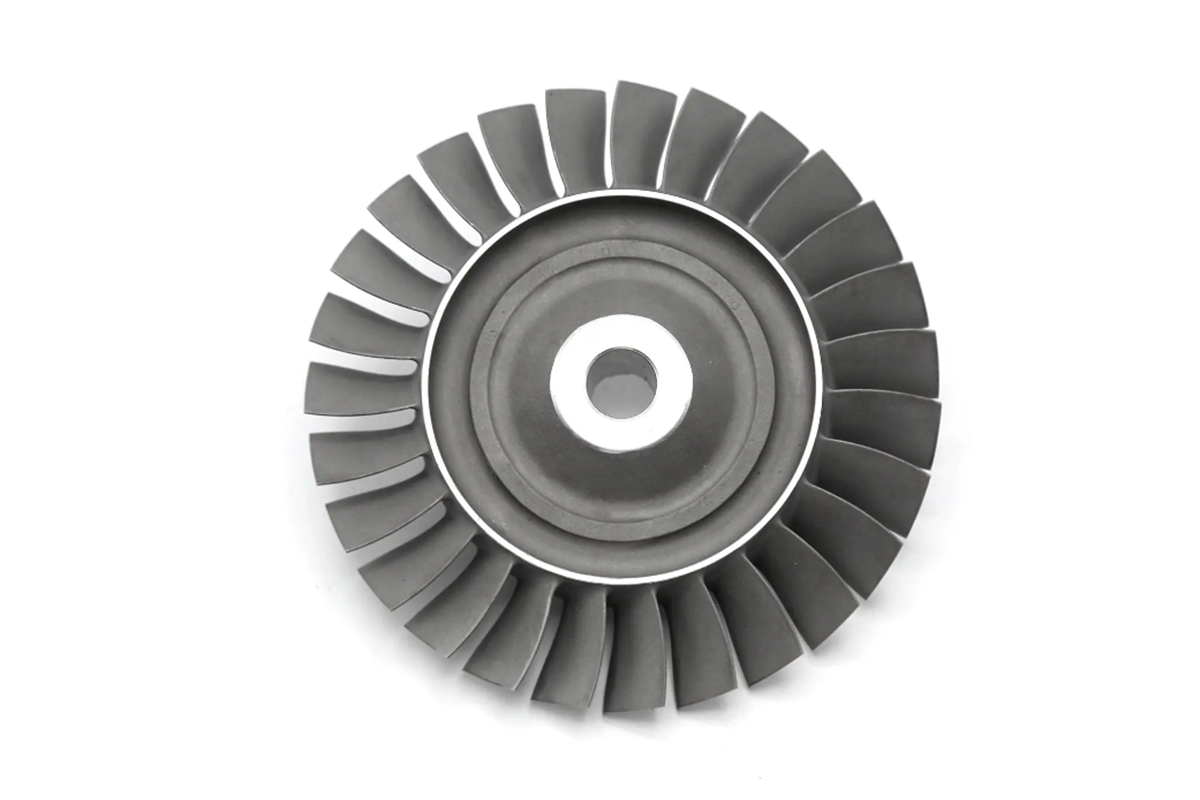

超合金等軸結晶鋳造: この鋳造プロセスは、より均一な結晶構造を持つ部品を製造し、高い強度と熱疲労耐性を必要とするミサイルセグメントに役立ちます。
超合金方向性鋳造: 合金内の結晶の配向を制御するために使用され、ミサイルセグメントが高い方向性負荷に耐えられるようにします。
特殊鋼精密鋳造: 一部のミサイルセグメントでは、特定の強度や硬度の要件を満たすために特殊鋼合金が使用される場合があります。精密鋳造は、これらの高性能部品に必要な精度を提供します。
粉末冶金
粉末冶金（PM）は、超合金ミサイルセグメントを作成するためのもう一つの重要なプロセスです。この方法では、金属粉末を圧縮し、高温で焼結して固体部品を形成します。粉末冶金プロセスは、均一な材料特性を持つ部品を作成する能力や、鋳造が困難な合金を扱う柔軟性など、いくつかの利点を提供します。
粉末冶金は、正確な材料制御、高密度、優れた熱疲労耐性を必要とするミサイルセグメントの製造に理想的です。ミサイル用途では、微細な微細構造を持つ部品の製造が可能となり、機械的特性と疲労耐性が向上します。
精密鍛造
精密鍛造は、超合金ミサイルセグメントを高精度で成形するために使用されます。このプロセスでは、熱と圧力を加えて合金を所望の形状に成形します。ミサイルセグメント生産で使用される精密鍛造にはいくつかの種類があります：
荒鍛造: ミサイルセグメントの大まかな形状を作成する初期の鍛造プロセスです。このプロセスにより、部品がさらなる仕上げに進む前に正しい基本形状を持つことを保証します。
自由鍛造: 複雑な形状と高い寸法精度を必要とする部品に使用されます。自由鍛造は、高い強度を維持しながらミサイルセグメントの形状を仕上げるのに役立ちます。
等温鍛造: この方法は、鍛造プロセス中の温度を制御し、ミサイルセグメント全体にわたって均一な材料特性を保証します。等温鍛造は、正確な公差と耐久性を必要とする高強度ミサイル部品を作成する上で特に重要です。詳細については、高温合金の等温鍛造をお読みください。
超合金ミサイルセグメント製造
超合金ミサイルセグメントに最も適した製造プロセスを選択する際、真空精密鋳造が最適な選択肢として浮上することがよくあります。この方法は、ミサイルセグメントにとって重要な要件である複雑な形状を製造するのに理想的です。精密鋳造が提供する精度により、ミサイル部品を厳しい公差で製造でき、運用中の故障リスクを低減します。さらに、精密鋳造により高性能超合金を使用でき、ミサイル部品が直面する極限環境に耐えられるようになります。
鋳造プロセス中、真空環境により不純物が除去され、合金の最高純度が確保され、ミサイルセグメントの機械的特性が向上します。これは、ミサイルケーシング、誘導システム、推進システムなど、極限条件下で性能を発揮しなければならない高応力部品にとって不可欠です。
超合金ミサイルセグメントのプロトタイピング
プロトタイピングは、ミサイルセグメント製造において不可欠であり、特に新しい設計をテストし、最終製品がすべての性能仕様を満たすことを保証する際に重要です。プロトタイピングにより、製造業者は大規模生産に移行する前にミサイル部品の設計と機能性を検証できます。3Dプリントサービスや超合金CNC加工などの技術は、ミサイルシステム向けの高性能部品を作成する上で非常に貴重です。
超合金3Dプリンティング
超合金3Dプリンティングなどの現代的なプロトタイピング技術は、ミサイルセグメントの製造プロセスにおいて貴重なツールです。この方法は、従来の方法では製造が困難または不可能な複雑な形状を持つ部品を作成するのに特に有益です。超合金3Dプリンティングにより、迅速な反復と設計調整が可能となり、開発プロセスを合理化し、ミサイル部品が生産に入る前に正確な機能および性能要件を満たすことを保証するのに役立ちます。
超合金CNC加工
超合金CNC加工は、ミサイル部品を正確な仕様に仕上げるために使用されます。この方法は、正確な寸法公差と滑らかな仕上げを持つ部品を製造するのに理想的であり、ミサイルシステム全体に完璧に適合しなければならないミサイルセグメントにとって重要です。CNC加工により、各構成要素が設計基準を満たし、運用中に直面する過酷な条件下で確実に性能を発揮することが保証されます。CNC加工によって達成される精度と高品質の仕上げは、ミサイルセグメントの機能性と耐久性にとって重要です。
超合金ミサイルセグメントの後処理
ミサイルセグメントが製造されると、その性能を向上させるためにいくつかの後処理ステップが行われます。これらには以下が含まれます：
熱処理
熱処理は、ミサイルセグメントの微細構造を改善し、その強度、靭性、疲労耐性を向上させるために使用されます。熱処理により、超合金ミサイル部品の機械的特性が最適化され、飛行中の極端な応力と高温に耐えられるようになります。
表面コーティング
腐食を防止し、耐摩耗性を向上させるために、ミサイルセグメントには保護コーティングが施されることがよくあります。熱遮断コーティング（TBC）やその他の特殊コーティングにより耐久性が向上し、ミサイルセグメントが過酷な環境下で確実に性能を発揮するようになります。
機械加工
最終的な機械加工により、ミサイルセグメントが要求される寸法と表面仕上げを満たし、ミサイルシステム全体に統合できるようになります。CNC加工は、ミサイルセグメントを成形する際の精度と正確さを提供し、その組立にシームレスに統合され、効果的に動作することを保証します。
これらの後処理により、超合金ミサイルセグメントが、現代の防衛用途に必要な性能、耐久性、精度の厳しい要求を満たすことが保証されます。
超合金ミサイルセグメントの品質検査
品質管理は、ミサイルセグメント製造プロセスの重要な側面です。各パーツが最高水準の性能と信頼性を満たすことを保証するために、さまざまな検査技術が採用されています：
X線検査は、ミサイルセグメントの内部欠陥をチェックし、部品を弱める可能性のある空隙や亀裂を検出することで構造的完全性を保証します。
三次元測定機（CMM） は、部品の寸法と公差を正確に測定し、部品が性能と適合性に関する要求仕様に準拠していることを保証します。
超音波検査は、部品の完全性を損なう可能性のある材料中の亀裂やその他の欠陥を検出するために使用されます。この非破壊検査方法は、表面には見えないが応力下で部品の機能性に影響を与える可能性のある隠れた欠陥を特定するのに役立ちます。
これらの先進的な試験方法を組み込むことにより、製造業者は各ミサイルセグメントが最高水準で生産され、重要な用途での信頼性と安全性が保証されるようにします。
超合金ミサイルセグメントの産業用途
超合金ミサイルセグメントは、以下のようなさまざまなミサイルシステムで使用されています：
誘導システム: 超合金材料は、ミサイルの誘導システムに不可欠であり、極限条件下で確実に機能するために必要な強度と耐熱性を提供します。
弾頭ケーシング: 超合金ミサイルセグメントは、ミサイルの飛行および爆発中に経験する激しい応力と温度に耐えるために弾頭ケーシングで使用されます。
ロケットノズルおよび推進システム: ロケット推進システムの高温と機械的負荷には、完全性と効率を維持するために超合金材料が必要です。
制御翼面およびアクチュエータハウジング: 超合金は、制御翼面およびアクチュエータハウジングに必要な強度と耐久性を提供し、ミサイル運用中の正確な機動性を保証します。
これらの構成要素は、ミサイルが期待通りに性能を発揮し、運用中に遭遇する高い機械的・熱的負荷に耐えられることを保証する上で重要です。
