Pièces d'étanchéité et d'usure pour la réparation de la section chaude des turbines à gaz et la récu...

NewayAeroTech fabrique des pièces d'étanchéité et d'usure sur mesure pour les projets de réparation de la section chaude des turbines à gaz et de récupération d'efficacité. Ces composants comprennent des blocs de carénage, des bagues d'étanchéité, des segments de joint de turbine, des segments de couronne d'aubes, des segments résistants à l'usure, des faces d'étanchéité et des composants de turbine résistants à l'usure à base de cobalt.

Pour les turbines à gaz de production d'électricité, les pièces d'étanchéité et d'usure sont remplacées non seulement parce qu'elles sont endommagées, mais aussi parce qu'elles affectent directement l'efficacité de la turbine. Des faces d'étanchéité usées, un jeu accru en tête d'aube, des blocs de carénage endommagés, des surfaces d'étanchéité oxydées ou une perte de revêtement peuvent augmenter les fuites et réduire les performances de la section chaude.

NewayAeroTech prend en charge la fabrication de pièces de section chaude pour turbines de production d'électricité grâce à la coulée d'alliages spéciaux, la coulée à cire perdue sous vide, l'usinage CNC, l'électro-érosion (EDM), le traitement thermique, la préparation de revêtement, la post-transformation et l'inspection pour des pièces d'étanchéité et d'usure de turbines à gaz sur mesure.

Réponse directe : Pièces d'étanchéité et d'usure pour la réparation de la section chaude

NewayAeroTech fabrique des pièces d'étanchéité et d'usure pour la réparation de la section chaude des turbines à gaz, notamment des blocs de carénage, des bagues d'étanchéité, des segments de joint de turbine, des segments de couronne d'aubes, des faces résistantes à l'usure et des composants d'étanchéité de section chaude sur mesure. Ces pièces peuvent être produites à partir de plans clients, d'anciens échantillons, de données de numérisation 3D ou d'informations sur le modèle de turbine.

Notre soutien à la fabrication peut couvrir :

• Pièces d'étanchéité et d'usure sur mesure pour la réparation de turbines à gaz

• Fabrication de blocs de carénage et de bagues d'étanchéité pour turbines

• Segments de joint de remplacement pour turbines de production d'électricité

• Composants de section chaude de turbines à gaz résistants à l'usure

• Pièces de turbine résistantes à l'usure à base de cobalt

• Pièces de réparation en petites séries et fourniture de pièces de rechange à long terme

L'objectif est de restaurer les performances d'étanchéité, de contrôler les fuites, de récupérer l'efficacité de la turbine et de protéger les structures de la section chaude avec des pièces de remplacement fabriquées avec précision.

Pourquoi les pièces d'étanchéité sont importantes pour l'efficacité des turbines à gaz

Les pièces d'étanchéité des turbines à gaz aident à contrôler l'espace entre les composants rotatifs et stationnaires. Dans la section chaude de la turbine, même une petite augmentation du jeu peut accroître les fuites de gaz, réduire le transfert d'énergie et diminuer l'efficacité globale de la turbine.

Les pièces d'étanchéité et d'usure sont importantes car elles aident à :

• Contrôler le jeu en tête d'aube

• Réduire les fuites de gaz chauds autour des étages de la turbine

• Améliorer l'efficacité d'étanchéité et les performances par étage

• Protéger le carter et les structures environnantes de la section chaude

• Fournir des surfaces d'usure remplaçables pendant le service

• Soutenir la récupération d'efficacité lors de projets de révision ou de réparation

Pour cette raison, les pièces d'étanchéité ne doivent pas être traitées comme de simples blocs ou anneaux. Leur profil en arc, leur face d'étanchéité, leur rugosité de surface, l'état du revêtement, leurs caractéristiques de montage et l'ajustement des segments affectent tous les performances de la turbine.

Composants typiques d'étanchéité et d'usure

Les composants d'étanchéité et d'usure des turbines à gaz comprennent des pièces installées autour des aubes de turbine, des segments de chemin de gaz chauds, des interfaces de carter et des zones d'étanchéité sujettes à l'usure. Ces pièces sont souvent conçues pour être remplaçables car elles subissent du frottement, une exposition thermique, de l'oxydation et une dégradation du revêtement pendant le service.

Les composants typiques comprennent :

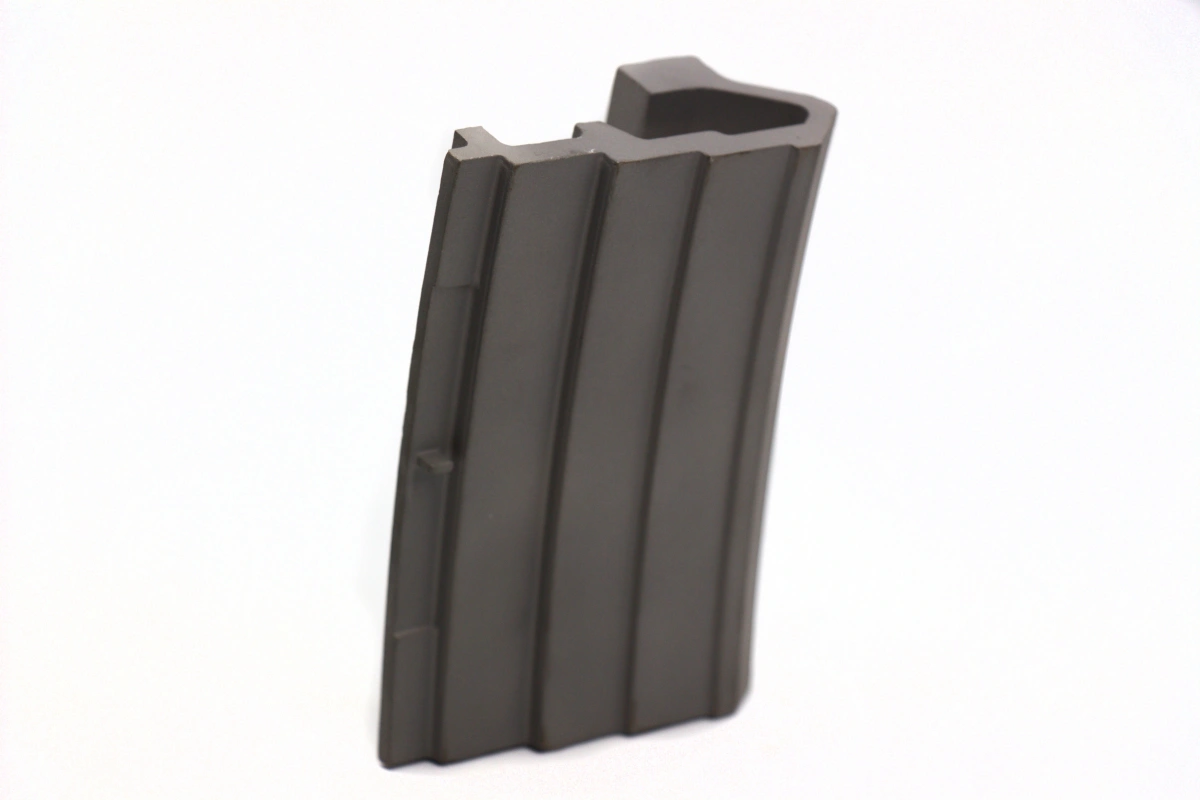

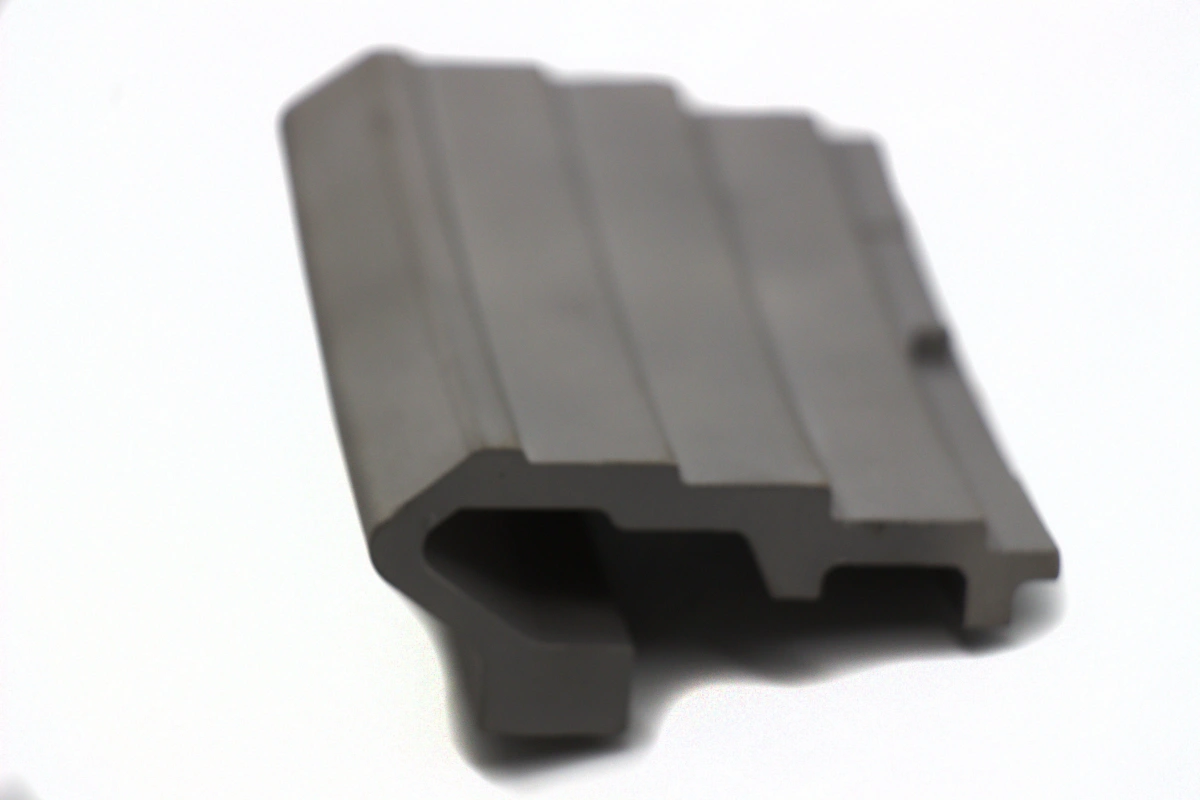

• Blocs de carénage

• Bagues d'étanchéité de turbine

• Segments de joint de turbine

• Segments de couronne d'aubes

• Blocs de segments résistants à l'usure

• Faces d'étanchéité et surfaces de contact

• Bandes d'usure du chemin de gaz chauds, inserts et composants d'étanchéité sur mesure

NewayAeroTech prend également en charge les carénages de turbine et segments de joint pour les projets de réparation de section chaude où le jeu en tête d'aube, la géométrie en arc, l'ajustement des segments et les surfaces d'étanchéité doivent être contrôlés.

Modes de défaillance courants des pièces d'étanchéité et d'usure

Les pièces d'étanchéité et d'usure fonctionnent dans un flux de gaz à haute température et peuvent entrer en contact avec des composants rotatifs ou stationnaires adjacents. Pendant un long service, elles peuvent perdre leur géométrie et leur état de surface d'origine, réduisant ainsi l'efficacité d'étanchéité et augmentant les pertes de la section chaude.

Les modes de défaillance courants comprennent :

• Usure des faces d'étanchéité causée par le frottement ou le contact

• Oxydation et corrosion à chaud sur les surfaces exposées aux gaz

• Fissures thermiques causées par des cycles répétés de démarrage et d'arrêt

• Écaillage, épluchage, érosion ou perte locale du revêtement

• Déformation de la face du joint ou perte du jeu contrôlé

• Inadéquation des segments, dommages aux bords ou agrandissement des jeux

• Usure des rainures de montage ou dommages aux surfaces de positionnement

• Changement de la rugosité de surface augmentant les fuites ou l'usure

Lorsque ces conditions sont constatées lors de l'inspection de révision, le remplacement des pièces d'étanchéité peut aider à restaurer le contrôle du jeu et à améliorer l'efficacité de la section chaude.

Sélection des matériaux pour les composants d'étanchéité et d'usure

La sélection des matériaux pour les pièces d'étanchéité de turbines à gaz dépend de la température de service, du mécanisme d'usure, de l'exposition à la corrosion à chaud, du système de revêtement, des conditions de frottement et des spécifications de la pièce d'origine. Ces composants nécessitent souvent des matériaux combinant une résistance à haute température, une résistance à l'oxydation, une résistance à l'usure et une stabilité dimensionnelle.

Les options de matériaux courantes incluent les alliages Stellite, les alliages à base de cobalt, les alliages Inconel, les alliages Rene et d'autres superalliages résistants à l'usure. Pour de nombreuses zones d'étanchéité sujettes à l'usure, les matériaux à base de cobalt peuvent être examinés car ils peuvent offrir une forte résistance à l'usure et des performances contre la corrosion à chaud.

NewayAeroTech prend en charge la coulée à cire perdue sous vide en alliage Stellite pour les composants résistants à l'usure à base de cobalt, la coulée à cire perdue sous vide en alliage Inconel pour les pièces de section chaude à base de nickel, et la coulée à cire perdue sous vide en alliages Rene pour les applications avancées de section chaude de turbine.

Parcours de fabrication des pièces d'étanchéité et d'usure

Les pièces d'étanchéité et d'usure nécessitent généralement un parcours de fabrication combiné. La coulée peut former une géométrie de segment complexe, des corps incurvés, des rainures et des ébauches quasi-nettes. L'usinage CNC contrôle ensuite les faces d'étanchéité, les caractéristiques de montage, les contours en arc et l'ajustement segment à segment.

Un parcours de fabrication typique peut inclure :

1. Examen du modèle de turbine, des plans de pièces, des anciens échantillons ou des données de numérisation 3D

2. Confirmation de la nuance de matériau, des exigences de revêtement, des exigences de surface d'usure et de la norme d'inspection

3. Sélection de la coulée d'alliages spéciaux, de la coulée à cire perdue sous vide ou de la route d'usinage à partir de stock

4. Production de l'ébauche de bloc de carénage, de bague d'étanchéité ou de segment d'usure avec une marge d'usinage

5. Application d'un traitement thermique ou d'une détente de contrainte selon le matériau et les exigences du plan

6. Usinage des profils en arc, des faces d'étanchéité, des rainures de montage, des surfaces de positionnement et des faces d'accouplement

7. Utilisation de l'EDM pour les fentes, les angles vifs, les trous ou les caractéristiques limitées par l'accès des outils si nécessaire

8. Préparation des surfaces pour le revêtement, le traitement résistant à l'usure, le nettoyage ou la livraison finale

9. Inspection de la géométrie en arc, des dimensions d'étanchéité, de l'ajustement des segments, de l'état de surface et des enregistrements de matériaux

NewayAeroTech fournit la coulée d'alliages spéciaux pour les composants en alliages haute température et résistants à l'usure où la géométrie, le comportement de l'alliage et les exigences d'inspection doivent être considérés ensemble. Pour les pièces complexes quasi-nettes, la coulée à cire perdue sous vide peut prendre en charge les blocs de carénage, les segments de joint et les pièces d'usure de section chaude sur mesure.

Focus sur l'usinage CNC pour les bagues d'étanchéité, les blocs de carénage et les segments

L'usinage CNC est essentiel pour les pièces d'étanchéité et d'usure car les performances finales dépendent d'une géométrie précise et d'un état de surface optimal. La face d'étanchéité, le profil en arc, la rainure de montage et les surfaces d'accouplement doivent être usinés selon la structure de référence fonctionnelle.

NewayAeroTech fournit l'usinage CNC de superalliages pour les composants de turbine à base de nickel, à base de cobalt et résistants à l'usure.

Les caractéristiques d'usinage critiques comprennent :

• Contours intérieurs et extérieurs en forme d'arc

• Faces d'étanchéité et surfaces de jeu en tête d'aube

• Fentes de montage, crochets, rainures et caractéristiques de retenue

• Faces de positionnement et surfaces de référence

• Surfaces d'accouplement segment à segment

• Rugosité de surface sur les zones d'usure et d'étanchéité

• Marge de revêtement et limites de masquage

Pour les projets de récupération d'efficacité, la précision d'usinage est particulièrement importante car même de petits écarts dans les surfaces d'étanchéité ou l'ajustement des segments peuvent augmenter les fuites et réduire les performances de la turbine.

Traitement de surface et préparation du revêtement

Les pièces d'étanchéité et d'usure peuvent nécessiter une préparation de revêtement, un traitement de surface résistant à l'usure, un polissage, un nettoyage ou d'autres post-traitements avant la livraison. Ces opérations aident à améliorer la résistance à l'oxydation, le comportement à l'usure, les performances d'étanchéité et la durée de vie.

NewayAeroTech prend en charge le post-traitement des superalliages pour les composants en alliages haute température qui nécessitent un traitement thermique, un contrôle de surface, une préparation de revêtement et une inspection finale.

La préparation de surface et de revêtement peut inclure :

• Élimination de la calamine, de l'huile, des résidus d'usinage et de la contamination de surface

• Ébavurage des rainures, fentes, trous, bords et surfaces d'accouplement

• Contrôle de la rugosité de surface sur les faces d'étanchéité et d'usure

• Préparation des surfaces pour des revêtements résistants à l'oxydation, abradables ou résistants à l'usure

• Masquage des caractéristiques qui doivent rester non revêtues

• Inspection des fissures, bosses, éclats et défauts de surface avant le revêtement

La marge de revêtement doit être prise en compte lors de l'usinage. Si l'épaisseur du revêtement modifie la face d'étanchéité, la surface de jeu en tête d'aube ou l'ajustement du segment, la pièce peut échouer à l'assemblage final même si elle a passé l'inspection avant le revêtement.

Contrôles qualité critiques pour la récupération d'efficacité

Les pièces d'étanchéité et d'usure sont étroitement liées à la récupération d'efficacité des turbines à gaz. L'objectif n'est pas seulement de remplacer les pièces endommagées, mais aussi de restaurer le contrôle du jeu, de réduire les fuites et d'améliorer les performances de la section chaude.

Les contrôles qualité critiques comprennent :

• Précision du profil en arc pour le chemin des aubes et l'ajustement de la bague d'étanchéité

• Contrôle de l'espace segment à segment

• Planéité, profil et rugosité de surface de la face d'étanchéité

• Précision de la rainure de montage et des caractéristiques de positionnement

• Cohérence du matériau résistant à l'usure

• Qualité de la préparation du revêtement et contrôle du masquage

• Inspection des fissures de surface et des défauts internes de coulée

Si ces points ne sont pas contrôlés, la pièce de remplacement peut ne pas récupérer l'efficacité d'étanchéité, même si la pièce semble visuellement similaire au composant d'origine.

Inspection des pièces d'étanchéité et d'usure pour turbines à gaz

L'inspection doit vérifier à la fois la qualité de la surface d'usure et la géométrie d'assemblage. Un plan d'inspection complet doit être confirmé avant la production car les pièces de joint peuvent nécessiter une mesure en arc, des vérifications d'ajustement des segments, des rapports de rugosité de surface et une inspection liée au revêtement.

Support d'ingénierie inverse pour les pièces d'étanchéité et d'usure

De nombreux projets de remplacement de pièces d'étanchéité et d'usure commencent avec des composants usagés, des plans incomplets ou des données de numérisation 3D. Dans ces cas, l'ingénierie inverse doit séparer la géométrie d'origine de l'usure due au service.

NewayAeroTech peut examiner les projets basés sur :

• Plans originaux et fichiers CAO 3D

• Anciennes bagues d'étanchéité, blocs de carénage, segments de joint ou segments d'usure

• Données de numérisation 3D et modèles reconstruits

• Données MMT et rapports d'ajustement des segments

• Analyse matérielle à partir d'anciennes pièces

• Photos montrant l'usure par frottement, la perte de revêtement, l'oxydation, les fissures ou les dommages d'étanchéité

• Modèle de turbine, numéro d'étage et exigences de jeu

Pour les pièces d'étanchéité usées, les marques de frottement, les faces oxydées, le revêtement endommagé, les extrémités de segments déformées et les rainures de montage usées ne doivent pas être copiées directement. La pièce de remplacement doit être reconstruite autour de la géométrie d'étanchéité fonctionnelle et des exigences d'ajustement.

Valeur du fournisseur pour les projets de pièces d'étanchéité et d'usure

Un fournisseur qualifié de pièces d'étanchéité pour turbines à gaz doit comprendre la récupération d'efficacité, le contrôle du jeu, le comportement à l'usure, la sélection des matériaux, le parcours de coulée, la référence d'usinage, la préparation du revêtement et la planification de l'inspection.

NewayAeroTech prend en charge les projets de pièces d'étanchéité et d'usure en fournissant :

• Examen des matériaux et alliages résistants à l'usure

• Options de coulée d'alliages spéciaux et de coulée à cire perdue sous vide

• Usinage CNC pour les contours en arc, les faces d'étanchéité, les rainures de montage et les caractéristiques de référence

• Examen EDM pour les fentes, les trous, les angles vifs et les caractéristiques limitées par l'accès des outils

• Support pour le traitement thermique, le nettoyage, le polissage et la préparation du revêtement

• Planification de l'inspection du profil en arc, de l'ajustement des segments, du ressuage (FPI), des rayons X, de la MMT, de la rugosité et des matériaux

• Prototypage, pièces de réparation en petites séries et fabrication de segments de joint de rechange à long terme

Ce parcours intégré aide à réduire les risques dans les projets de réparation de turbines à gaz où le contrôle des fuites, l'efficacité de la section chaude et le calendrier des arrêts sont importants.

Liste de contrôle RFQ pour les pièces d'étanchéité et d'usure de turbines à gaz

Pour obtenir un devis précis pour les pièces d'étanchéité et d'usure de turbines à gaz, les clients doivent fournir des données techniques relatives au matériau, à la géométrie, au revêtement, à l'état d'usure et aux exigences d'inspection.

Une demande de devis complète devrait inclure :

• Modèle de turbine, numéro d'étage, nom de la pièce, numéro de pièce et niveau de révision

• Plan 2D et fichier CAO 3D si disponibles

• Échantillon d'ancienne bague d'étanchéité, de bloc de carénage ou de segment d'usure si une ingénierie inverse est requise

• Photos montrant l'usure, le frottement, la perte de revêtement, les fissures, l'oxydation ou les dommages à la surface d'étanchéité

• Nuance de matériau requise, telle que Stellite, alliage à base de cobalt, Inconel, alliage Rene ou superalliage spécifié

• Exigence de parcours de coulée, telle que la coulée d'alliages spéciaux ou la coulée à cire perdue sous vide

• Exigences concernant la face d'étanchéité, le profil en arc, l'ajustement des segments, la rainure de montage et la rugosité de surface

• Exigences de traitement thermique, de revêtement, de surface abrable, de traitement résistant à l'usure ou de post-traitement

• Exigences d'inspection telles que ressuage (FPI), rayons X, CT, MMT, rapport de rugosité, rapport de matériau ou inspection de revêtement

• Quantité pour le prototype, le lot de réparation, la maintenance d'arrêt ou le programme de pièces de rechange à long terme

• Calendrier de livraison, exigences d'emballage et de documentation

Si l'objectif est la récupération d'efficacité, les clients doivent également fournir les exigences de jeu, l'état d'assemblage, les informations sur les composants d'accouplement et toutes les données d'inspection précédentes liées aux fuites ou à l'usure.

FAQ

1. Quelles pièces de réparation de turbines de production d'électricité NewayAeroTech peut-elle fabriquer ?

2. Les pièces de réparation de turbines à gaz peuvent-elles être fabriquées à partir d'échantillons usés ou de données de numérisation 3D ?

3. Quels procédés de fabrication sont utilisés pour les pièces de réparation de turbines ?

4. Quels matériaux sont utilisés pour les pièces de réparation de turbines de production d'électricité ?

5. Quelles informations sont nécessaires pour obtenir un devis de pièces de réparation de turbines sur mesure ?
