Les pièces de réparation de turbines à gaz peuvent-elles être fabriquées à partir d'échantillons usé...
Les pièces de réparation de turbines à gaz peuvent-elles être fabriquées à partir d'échantillons usés ou de données de numérisation 3D ?

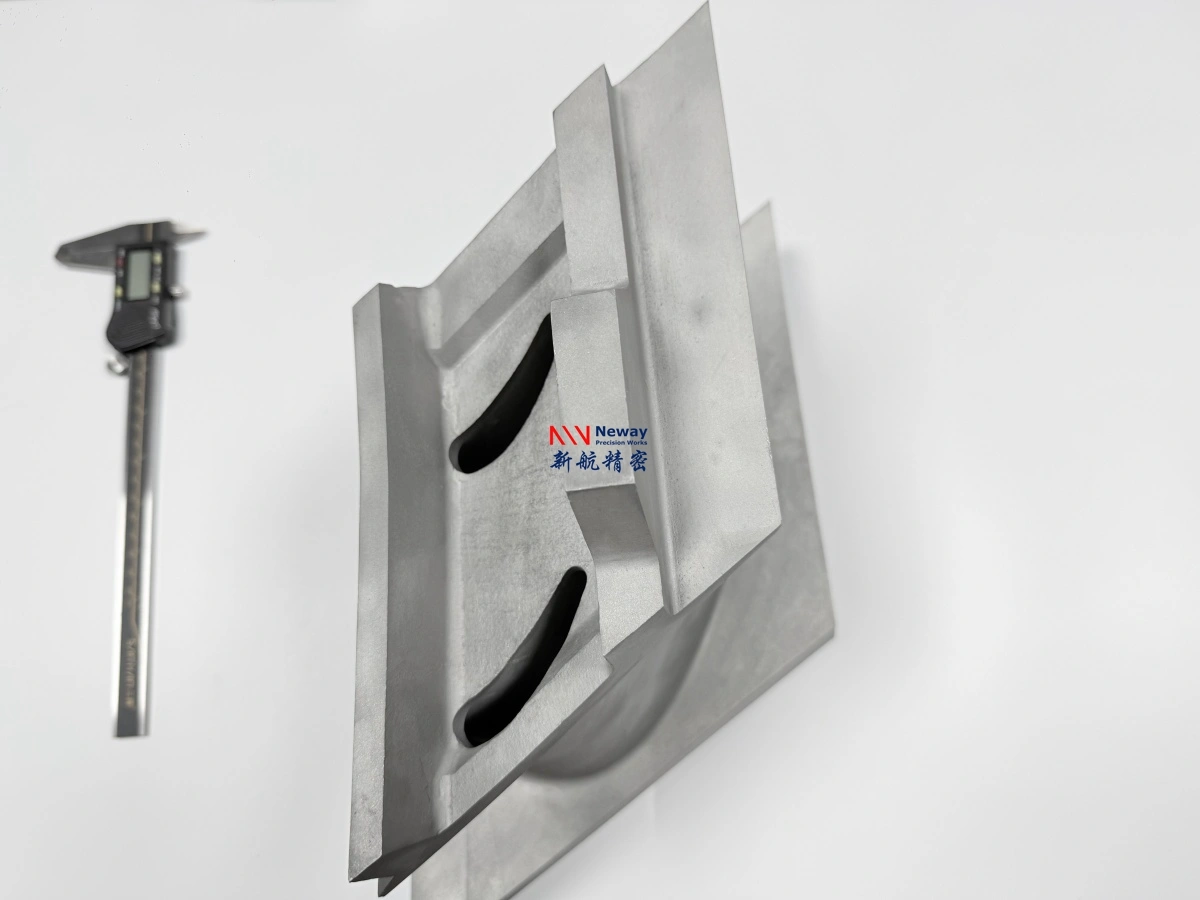

Oui. Les pièces de réparation de turbines à gaz peuvent être fabriquées à partir d'échantillons usés, d'anciens composants, de données de numérisation 3D, de rapports MMT, de photos, d'exigences relatives aux matériaux et d'informations sur le modèle de turbine. NewayAeroTech peut prendre en charge l'ingénierie inverse, la vérification des matériaux, la reconstruction CAO, la fabrication de prototypes, l'inspection de premier article et la production en série pour des pièces de réparation de turbines à gaz personnalisées lorsque les dessins OEM complets ne sont pas disponibles.
Ce flux de travail est utile pour les pièces de rechange de turbines à gaz obsolètes, les projets urgents de révision de centrales électriques, les modèles de turbines arrêtés, les composants endommagés et les pièces de remplacement avec une documentation incomplète. Pour des pièces de réparation de turbines à gaz personnalisées à partir d'échantillons, le défi clé consiste non seulement à copier la pièce usée, mais aussi à identifier l'intention de conception originale, les surfaces fonctionnelles, la nuance de matériau et la voie de fabrication acceptable.
1. Réponse directe : Les pièces de réparation peuvent-elles être fabriquées à partir d'échantillons usés ou de données de numérisation 3D ?

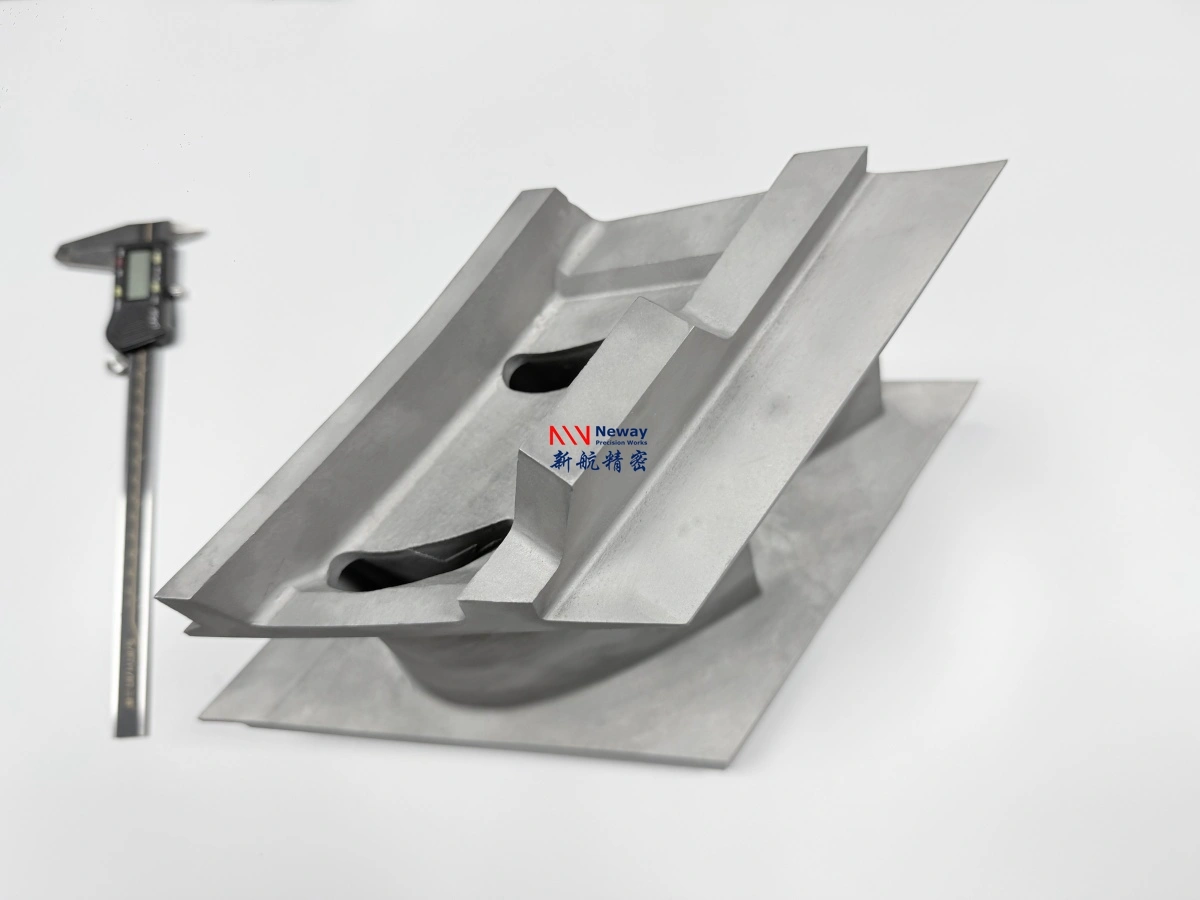

Oui. NewayAeroTech peut développer des pièces de remplacement de turbines à gaz à partir d'échantillons usés, de pièces endommagées, de données de numérisation 3D, de données de mesure MMT, d'anciens dessins, de photos et de spécifications de matériaux. Le processus comprend généralement l'examen des échantillons, la numérisation ou la mesure MMT, la vérification des matériaux, la reconstruction CAO, l'examen de la fabricabilité, la production de prototypes, l'inspection, l'approbation du client et la fabrication en série.
Source d'entrée | Comment cela prend en charge l'ingénierie inverse | Préoccupation technique clé |
|---|---|---|
Ancien échantillon | Fournit la géométrie réelle, les surfaces d'assemblage, le motif d'usure, l'état du revêtement et les interfaces fonctionnelles. | Doit séparer la géométrie de conception originale de l'usure, des fissures, de l'oxydation et de la déformation. |
Échantillon usé | Aide à identifier la demande de remplacement et l'état de défaillance. | Les zones usées ne peuvent pas être copiées directement sans compensation technique. |
Données de numérisation 3D | Capture les surfaces libres complexes, les profils aérodynamiques, les carénages, les chemises, les conduits et les profils courbes. | Les données de numérisation doivent être nettoyées et reconstruites en géométrie CAO fabricable. |
Rapport MMT | Fournit des dimensions de référence précises, des repères, des trous, des faces d'étanchéité et des caractéristiques critiques. | Les repères de mesure doivent correspondre aux exigences d'assemblage et d'inspection. |
Nuance de matériau | Définit la sélection de l'alliage, le traitement thermique, le revêtement et les exigences de test. | La substitution de matériau nécessite un examen d'application et l'approbation du client. |
Modèle de turbine et emplacement de la pièce | Clarifie la température de fonctionnement, la fonction, la charge et l'environnement de service. | La voie de fabrication doit correspondre à la fonction de la pièce, et non seulement à sa forme. |
2. Quelles données d'entrée sont nécessaires pour les pièces de turbine issues de l'ingénierie inverse ?
Pour les pièces de turbine issues de l'ingénierie inverse, les acheteurs doivent fournir l'ancien échantillon, l'échantillon usé, des photos, le modèle de turbine, le numéro de pièce si disponible, l'emplacement d'installation, les données de numérisation 3D, le rapport MMT, la nuance de matériau, l'exigence de revêtement, la quantité et l'exigence d'inspection. Si le dessin original est manquant, une combinaison de mesures d'échantillons et d'examen fonctionnel peut aider à reconstruire la conception de la pièce de remplacement.
Pour les pièces de remplacement de turbines de production d'électricité, des informations supplémentaires telles que le calendrier d'arrêt, la température de service, le mode de défaillance, la durée de vie cible et la documentation requise peuvent aider à définir si la pièce doit être produite par moulage, usinage CNC, EDM, perçage de trous profonds, traitement thermique, préparation de revêtement ou une voie hybride.
Entrée de l'acheteur | Détails recommandés | Pourquoi c'est important |
|---|---|---|
État de l'échantillon | Stock ancien neuf, pièce utilisée, pièce usée, pièce fissurée, pièce oxydée ou pièce revêtue. | Aide à évaluer si la géométrie peut être copiée directement ou nécessite une correction. |
Photos | Avant, arrière, côté, zones endommagées, zones de montage, revêtement, trous et faces d'étanchéité. | Prend en charge un examen rapide de faisabilité avant l'expédition de l'échantillon physique. |
Numérisation 3D | STL, nuage de points ou rapport de numérisation issu d'une numérisation par lumière bleue ou laser. | Capture les surfaces libres et la géométrie usée pour la reconstruction CAO. |
Données MMT | Dimensions critiques, repères, positions des trous, faces d'étanchéité et caractéristiques de plateforme. | Prend en charge une fabrication précise et une base d'inspection. |
Exigence de matériau | Alliage d'origine, alliage équivalent, état de traitement thermique, revêtement ou norme client. | Définit la voie de processus, le coût, les tests et les besoins en documentation. |
Quantité et calendrier | Prototype, premier article, lot de révision, arrêt urgent ou demande répétée. | Affecte la stratégie d'outillage, le délai d'exécution, le coût unitaire et la profondeur de validation. |
3. Quel est le flux de travail d'ingénierie inverse ?
Le flux de travail d'ingénierie inverse commence généralement par l'examen des échantillons et la clarification technique, suivi de la numérisation 3D, de la mesure MMT, de la vérification des matériaux, de la reconstruction CAO, de l'examen DFM, de la fabrication de prototypes, de l'inspection de premier article, de la confirmation du client et de la production en série. Chaque étape aide à réduire le risque de fabriquer une pièce qui correspond à l'échantillon usé mais pas à la conception fonctionnelle originale.
Étape du flux de travail | Objectif principal | Résultat clé |
|---|---|---|
Examen des échantillons | Évaluer l'usure, les fissures, la déformation, la perte de revêtement et les zones fonctionnelles. | Faisabilité initiale et plan de mesure. |
Numérisation 3D / Mesure MMT | Capturer la géométrie libre et les dimensions critiques. | Modèle de numérisation, données MMT et références de repères. |
Vérification des matériaux | Identifier la nuance d'alliage, l'état de traitement thermique, le revêtement et la dégradation en service. | Rapport d'analyse des matériaux ou recommandation de matériau. |
Reconstruction CAO | Reconstruire une géométrie fabricable à partir des données d'échantillons et de mesure. | Modèle CAO STEP ou X_T pour examen et fabrication. |
Examen DFM | Définir la voie de moulage, CNC, EDM, perçage de trous profonds, traitement thermique et inspection. | Plan de fabrication et base de devis. |
Prototype / Premier article | Valider la géométrie, l'ajustement et la faisabilité du processus avant la production en série. | Rapport FAI, rapport dimensionnel et échantillon d'approbation client. |
Fabrication en série | Produire des pièces de remplacement approuvées avec une répétabilité de processus contrôlée. | Pièces finies, rapports d'inspection et documentation de livraison. |
4. Comment la compensation d'usure est-elle gérée ?
La compensation d'usure est l'une des étapes les plus importantes lors de la fabrication de pièces de réparation de turbines à gaz à partir d'échantillons usés. Une pièce de turbine utilisée peut présenter de l'oxydation, de l'érosion, une perte de revêtement, des marques de frottement, des dommages dus aux fissures, une distorsion thermique, des bords manquants ou des jeux d'étanchéité agrandis. Ces zones endommagées ne doivent pas être copiées aveuglément.
Au lieu de cela, l'équipe d'ingénierie doit identifier les surfaces de conception originales, les repères d'assemblage, les faces d'étanchéité, les caractéristiques de montage, les profils aérodynamiques ou de chemin d'écoulement et les jeux fonctionnels. La pièce de remplacement doit être reconstruite pour correspondre à la fonction prévue, et non simplement à l'état endommagé de l'ancien échantillon.
Zone usée | Risque si copié directement | Méthode de compensation recommandée |
|---|---|---|
Face d'étanchéité | Peut reproduire un jeu de fuite excessif ou une zone de contact endommagée. | Reconstruire sur la base de la pièce d'accouplement, des données MMT, des notes de dessin ou de l'exigence d'ajustement fonctionnel. |
Surface aérodynamique | Peut copier l'érosion, l'oxydation ou une géométrie de chemin de gaz déformée. | Utiliser la comparaison de numérisation, la symétrie, les surfaces de référence restantes et l'examen aérodynamique. |
Trou de montage | Peut reproduire une géométrie de trou agrandie, ovale, fissurée ou usée. | Confirmer la taille et la position originales du trou à partir des données MMT, de la quincaillerie d'accouplement ou des données client. |
Profil de bord | Peut copier des bords ébréchés, manquants ou surchauffés. | Reconstruire la géométrie du bord à partir de sections non usées, de pièces appariées ou de la logique de conception. |
Surface revêtue | Peut confondre la perte d'épaisseur du revêtement avec la géométrie du métal de base. | Séparer la couche de revêtement, la géométrie du substrat et l'exigence de dimension finale revêtue. |
5. Les données de numérisation 3D peuvent-elles être utilisées pour les devis et la fabrication ?
Oui. Les données de numérisation 3D peuvent être utilisées pour le devis préliminaire, l'ingénierie inverse, la reconstruction CAO, la comparaison et la planification de la fabrication. Cependant, les données de numérisation seules ne suffisent généralement pas pour la production finale sauf si elles sont soutenues par des informations sur les matériaux, des dimensions fonctionnelles, des exigences de tolérance et des critères d'inspection.
Pour les pièces de turbine avec des surfaces courbes complexes, telles que les aubes, les directrices, les injecteurs, les carénages, les chemises et les conduits de transition, la numérisation 3D est utile pour capturer la forme. Pour les caractéristiques de précision telles que les trous, les faces d'étanchéité, les repères et les surfaces d'assemblage, les données MMT ou l'inspection basée sur le dessin sont souvent nécessaires pour définir les tolérances de fabrication finales.
Utilisation des données de numérisation 3D | Utile pour | Limitation |
|---|---|---|
Devis préliminaire | Comprendre la taille, la complexité, la forme de surface et la voie de processus. | Peut ne pas définir les tolérances, le matériau, le revêtement ou les caractéristiques critiques. |
Reconstruction CAO | Reconstruire des surfaces complexes et la géométrie de pièces issues de l'ingénierie inverse. | Nécessite une interprétation technique de l'usure et de la déformation. |
Comparaison de surface | Comparer l'ancien échantillon, la CAO reconstruite et la pièce fabriquée. | Les critères d'acceptation doivent être convenus avant la production. |
Support d'inspection | Vérifier les surfaces libres, l'écart de profil et la cohérence géométrique. | Peut nécessiter une MMT pour les dimensions de précision basées sur les repères. |
6. Quelles voies de fabrication peuvent être utilisées pour les pièces de turbine issues de l'ingénierie inverse ?
La voie de fabrication dépend du type de pièce, du matériau, de la géométrie, de la température de service, de la tolérance, du revêtement et de la quantité. NewayAeroTech peut évaluer le moulage à cire perdue sous vide, l'usinage CNC, l'EDM, le perçage de trous profonds, le traitement thermique, la préparation de revêtement et l'inspection pour différentes pièces de réparation de turbines à gaz.
Pour les pièces moulées en superalliage complexes, le moulage à cire perdue sous vide peut être utilisé pour former une géométrie proche de la forme nette. Pour les interfaces de précision, les faces d'étanchéité, les trous et les repères, l'usinage CNC de superalliages est utilisé pour contrôler l'ajustement final. L'EDM et le perçage de trous profonds peuvent prendre en charge les fentes étroites, les petits trous, les passages de refroidissement et les caractéristiques de superalliages difficiles à usiner.
Voie de fabrication | Types de pièces les mieux adaptés | Point de contrôle clé |
|---|---|---|
Moulage à cire perdue sous vide | Aubes, directrices, injecteurs, carénages, écrans thermiques, chemises et pièces complexes de section chaude. | Sélection des matériaux, outillage, retrait, défauts de coulée et géométrie proche de la forme nette. |
Usinage CNC | Faces d'étanchéité, surfaces de montage, trous, brides, repères et interfaces de précision. | Tolérance, état de surface, stratégie de fixation et contrôle des repères. |
EDM | Fentes étroites, petits trous, caractéristiques internes nettes et zones difficiles d'accès. | Couche refondue, risque de microfissures, qualité des bords et précision des caractéristiques. |
Perçage de trous profonds | Trous de refroidissement, passages de carburant, longs trous internes et caractéristiques d'écoulement. | Rectitude, contrôle du diamètre, qualité de la percée et propreté. |
Traitement thermique | Pièces de turbine en superalliage et alliage haute température. | Stabilité de la microstructure, relaxation des contraintes, performance à haute température et enregistrements. |
Préparation de revêtement | Pièces de chemin de gaz chaud, pièces de combustion, carénages et surfaces d'usure. | Rugosité de surface, masquage, allowance de revêtement et dimensions finales. |
7. Comment le risque est-il contrôlé avant la production en série ?
Le risque est contrôlé par la vérification des matériaux, l'examen de la fabricabilité, l'inspection de premier article, le rapport dimensionnel, les END (Essais Non Destructifs), l'approbation de l'échantillon client et la fabrication en série contrôlée. Pour les pièces de remplacement de turbines à gaz issues de l'ingénierie inverse, la validation du premier article est particulièrement importante car il peut ne pas y avoir de dessin OEM complet à utiliser comme seul standard d'acceptation.
Étape de contrôle des risques | Ce qu'elle vérifie | Pourquoi c'est important |
|---|---|---|
Vérification des matériaux | Chimie de l'alliage, état de traitement thermique, revêtement et dégradation en service. | Empêche une mauvaise sélection de matériau pour le service de turbine en section chaude. |
Examen DFM | Faisabilité de la coulée, allowance d'usinage, accès EDM, faisabilité du perçage et voie d'inspection. | Réduit les échecs de fabrication avant l'outillage ou la production en série. |
Production de prototype | Confirme la fabricabilité et la reconstruction géométrique. | Permet des ajustements avant la production en grande quantité. |
Inspection de premier article | Vérifie les dimensions, le matériau, les caractéristiques et les enregistrements de qualité par rapport aux exigences approuvées. | Fournit une base d'approbation pour la fabrication en série. |
END | Vérifie les fissures de surface et les défauts internes de coulée. | Important pour les composants de turbine à haute température. |
Confirmation client | Confirme l'ajustement, les surfaces fonctionnelles et l'approbation de la géométrie reconstruite. | Empêche la production en série basée sur des hypothèses non approuvées. |
8. Quelles pièces de turbine sont les mieux adaptées à la fabrication par ingénierie inverse ?
De nombreuses pièces de réparation de turbines à gaz peuvent faire l'objet d'une ingénierie inverse si l'état de l'échantillon, les informations sur les matériaux et les exigences fonctionnelles sont clairs. Les candidats courants incluent les aubes de turbine, les directrices de turbine, les injecteurs de turbines à gaz, les chemises de combustion, les pièces de transition, les carénages, les bagues d'étanchéité, les roues, les supports, les couvercles et le matériel personnalisé de section chaude.
Type de pièce | Pourquoi l'ingénierie inverse est utile | Focus de fabrication associé |
|---|---|---|
Utile lorsque les aubes d'origine sont obsolètes, endommagées ou difficiles à sourcer. | Profil aérodynamique, géométrie du pied, intégrité de l'alliage, traitement thermique et inspection. | |
Utile pour le remplacement en section chaude et la restauration du chemin d'écoulement. | Géométrie d'écoulement, zone de gorge, moulage de superalliage, usinage et inspection des défauts. | |
Directrices et directrices de distributeur | Utile pour restaurer la direction d'écoulement et la performance de l'étage de turbine. | Angle de la directrice, ajustement de la plateforme, inspection du profil aérodynamique et validation du matériau. |
Chemises de combustion et pièces de transition | Utile lorsque l'ancien matériel de combustion est usé, fissuré ou n'est plus disponible. | Géométrie à paroi mince, motifs de trous, fatigue thermique, revêtement et ajustement. |
Utile pour restaurer l'étanchéité, le contrôle du jeu et la récupération d'efficacité. | Surface d'étanchéité, résistance à l'usure, allowance de revêtement et contrôle du jeu d'assemblage. | |
Roues et composants rotatifs | Utile pour la réparation ou le remplacement lorsque la géométrie est complexe et le sourcing difficile. | Intégrité du matériau, concentricité, contrôle du profil et exigences liées à l'équilibrage. |
9. Que doivent fournir les acheteurs pour une demande de devis basée sur un échantillon ou une numérisation 3D ?
Pour une demande de devis de pièces de réparation de turbines à gaz basée sur des échantillons ou des données de numérisation 3D, les acheteurs doivent fournir des photos de l'ancienne pièce, l'état de l'échantillon, le modèle de turbine, le numéro de pièce si disponible, les fichiers de numérisation 3D, les données MMT, les exigences de matériaux, les exigences de revêtement, la quantité, les conditions de fonctionnement, les normes d'inspection et la date de livraison cible.
Élément de la demande de devis | Entrée recommandée | Objectif |
|---|---|---|
Photos d'anciens échantillons | Tous les côtés, zones usées, fissures, revêtement, trous, faces d'étanchéité et zones de montage. | Prend en charge l'évaluation technique initiale. |
Échantillon physique | Pièce utilisée ou inutilisée si disponible. | Prend en charge la mesure directe, la vérification des matériaux et l'examen fonctionnel. |
Données de numérisation 3D | STL, nuage de points, rapport de numérisation ou fichier de comparaison CAO. | Prend en charge l'ingénierie inverse et la reconstruction de géométrie libre. |
Données MMT | Repères, trous, surfaces d'étanchéité, dimensions de référence et caractéristiques critiques. | Définit les caractéristiques de précision et la base d'inspection. |
Matériau et revêtement | Alliage d'origine, alliage équivalent, traitement thermique, TBC, revêtement anti-usure ou exigence sans revêtement. | Définit la voie de fabrication et de contrôle qualité. |
Quantité et calendrier | Prototype, premier article, lot de maintenance, arrêt urgent ou commande répétée. | Prend en charge le devis, la stratégie d'outillage et la planification des délais. |
10. Résumé
Les pièces de réparation de turbines à gaz peuvent être fabriquées à partir d'échantillons usés, d'anciens composants, de données de numérisation 3D, de rapports MMT, de photos et d'exigences relatives aux matériaux. NewayAeroTech peut prendre en charge l'ingénierie inverse, la vérification des matériaux, la reconstruction CAO, l'examen DFM, la fabrication de prototypes, l'inspection et la production en série pour des pièces de remplacement de turbines à gaz personnalisées lorsque les dessins OEM complets ne sont pas disponibles.
Pour les pièces de turbine issues de l'ingénierie inverse, l'étape la plus importante consiste à distinguer l'usure et les dommages liés au service de la géométrie de conception originale. Les acheteurs doivent fournir d'anciens échantillons, des photos, des numérisations 3D, des données MMT, des informations sur le modèle de turbine, des exigences de matériaux, des exigences de revêtement, des normes d'inspection et des quantités afin que NewayAeroTech puisse définir une voie de fabrication fiable pour les pièces de rechange de turbines à gaz obsolètes et les pièces de réparation de turbines personnalisées.
