ECY-768

Intentions de conception de l'ECY-768

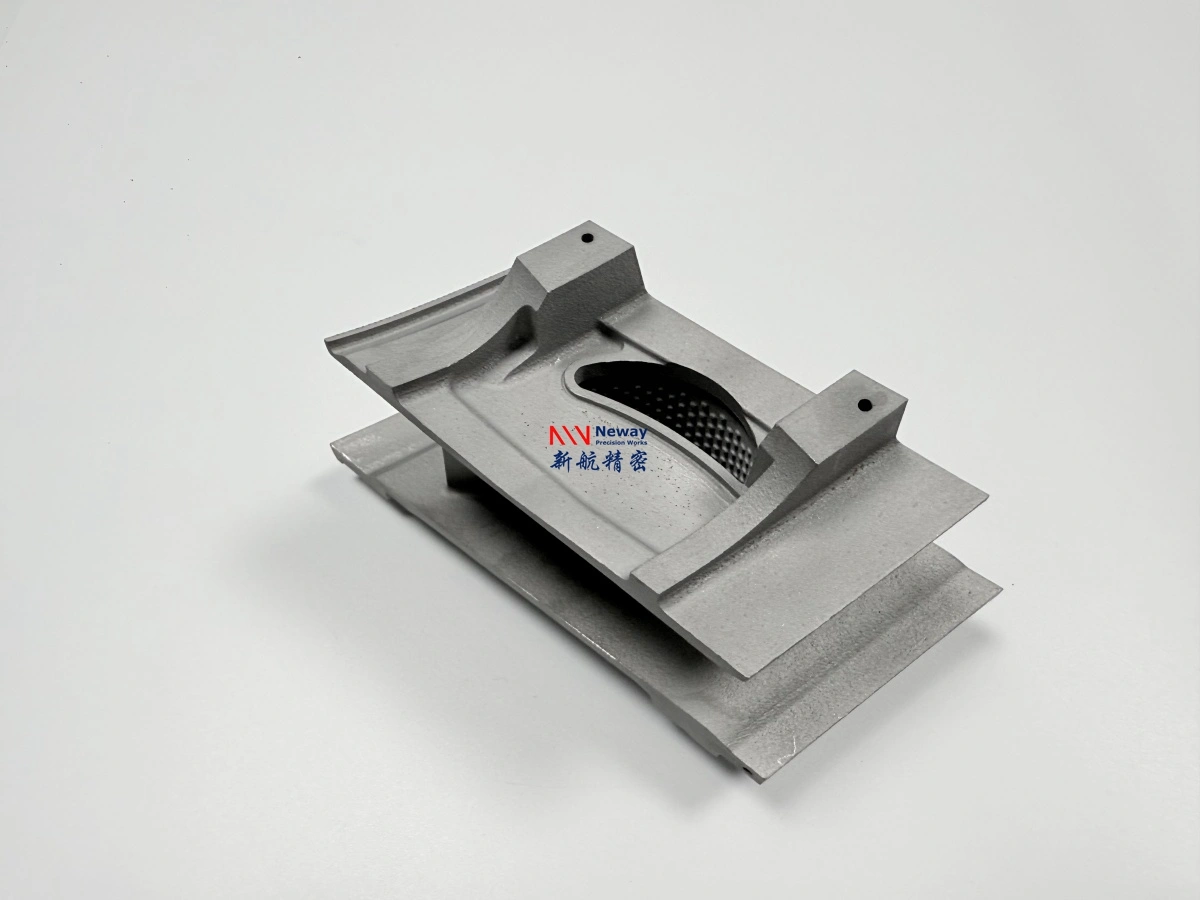

L'ECY-768 a été conçu pour les composants statiques de section chaude des turbines à gaz où la résistance à l'oxydation, la résistance à la corrosion à chaud, la résistance à la fatigue thermique et la stabilité à haute température à long terme sont essentielles. Dans les turbines à combustion, les tuyères et les segments d'aubes guident le flux de gaz chauds vers l'étage de la turbine tout en maintenant la géométrie aérodynamique, l'alignement de la plateforme, la fonction d'étanchéité et l'intégrité structurelle sous de sévères charges thermiques.

L'intention de conception de l'ECY-768 diffère de celle des alliages structurels à usage général. Il est sélectionné pour sa durabilité dans les environnements de parcours de gaz chauds plutôt que uniquement pour sa résistance mécanique à température ambiante. L'alliage doit résister à la fissuration autour des plateformes d'aubes, des transitions de profil, des bords de fuite et des zones sensibles à la réparation après une longue exposition en service. Étant donné que l'ECY-768 peut être difficile à souder, la qualité de la nouvelle fonderie, le contrôle des défauts internes, la précision dimensionnelle, la préparation au revêtement et l'évaluation de la faisabilité de la réparation sont particulièrement importants.

Propriétés mécaniques

Caractéristiques du matériau

L'ECY-768 se caractérise par une stabilité à haute température à base de cobalt, une résistance à l'oxydation élevée grâce au chrome et des performances de fonderie renforcées par des carbures. Le tungstène et le tantale aident à améliorer la résistance à haute température, tandis que le carbone favorise la formation de carbures pour la durabilité en section chaude. Ce système d'alliage est particulièrement adapté aux pièces de turbine statiques soumises à une exposition sévère au parcours de gaz, mais ne nécessitant pas le même comportement en fatigue que les aubes de turbine rotatives.

Pour les composants de tuyères et d'aubes de turbines à gaz, l'ECY-768 aide à préserver les profils aérodynamiques, la géométrie des plateformes, les interfaces d'étanchéité et l'intégrité structurelle après une exposition prolongée en service. Sa valeur réside dans sa résistance aux environnements à haute température, sa stabilité dimensionnelle et sa durabilité dans les conditions de turbines à combustion. Cependant, parce que l'ECY-768 peut être difficile à souder, les nouvelles pièces moulées doivent être produites avec un contrôle strict des défauts internes, et les pièces exposées en service doivent être évaluées soigneusement avant toute réparation par soudage, remise à neuf ou fabrication de remplacement par rétro-ingénierie.

Performance des procédés de fabrication

L'ECY-768 est principalement associé aux composants de turbines à gaz moulés. Pour la nouvelle production, la fonderie de précision sous vide est un procédé de fabrication approprié pour les géométries complexes de section chaude telles que les aubes directrices de tuyère, les segments d'aubes de premier étage, les aubes de stator et autres pièces statiques de turbines à combustion. La fonderie sous vide aide à réduire l'oxydation, la contamination et l'instabilité liée à la fusion lors de la production de composants en superalliages à base de cobalt.

Après la fonderie, une finition de précision est généralement requise pour les surfaces de référence, les faces d'étanchéité, les caractéristiques de montage, les bords de profil, les caractéristiques liées au refroidissement et les interfaces d'assemblage. L'usinage CNC de superalliages peut être utilisé pour finir les surfaces critiques en tolérance après la fonderie. Si la pièce comprend des fentes, des passages de refroidissement, des rainures locales ou des détails difficiles à usiner, l'électro-érosion (EDM) de superalliages peut être utilisée pour générer des caractéristiques de précision. Étant donné que les composants d'aubes de turbine sont sensibles aux défauts de fonderie, aux écarts dimensionnels et à la qualité de l'interface de revêtement, l'inspection doit être intégrée de l'approbation de l'ébauche de fonderie jusqu'à la livraison finale.

Post-traitements applicables

Les composants en ECY-768 peuvent nécessiter un traitement thermique, une compaction isostatique à chaud (HIP), un usinage, une électro-érosion (EDM), une préparation au revêtement, une évaluation de soudage et une inspection, selon le modèle de turbine, les exigences du plan et les conditions de service. Un traitement thermique de superalliages peut être utilisé pour stabiliser la microstructure de fonderie et soutenir les performances à haute température. Pour les fonderies critiques, la compaction isostatique à chaud (HIP) peut être envisagée pour réduire la porosité interne et améliorer la fiabilité structurelle.

La réparation par soudage doit être traitée avec prudence car l'ECY-768 est connu comme un alliage à base de cobalt difficile à souder dans les contextes de réparation. Si un soudage est requis, les procédures de soudage de superalliages doivent être examinées en fonction de la sensibilité à la fissuration, de la sélection du matériau d'apport, du préchauffage, du traitement thermique post-soudage et des exigences d'inspection. Pour les pièces de section chaude de turbine, le nettoyage de surface, l'allocation de revêtement, l'allocation dimensionnelle et l'état des bords doivent également être contrôlés avant l'application d'un revêtement barrière thermique (TBC) ou d'autres systèmes de revêtement protecteurs. Une validation finale par essais et analyses de matériaux est recommandée pour les composants de turbine de grande valeur.

Applications courantes

L'ECY-768 est principalement utilisé dans les composants statiques de section chaude des turbines à gaz. Les applications typiques incluent les tuyères de turbines à gaz, les aubes directrices de tuyère, les aubes de turbine, les segments d'aubes de premier étage, les segments de stator, la quincaillerie d'aubes de turbines à combustion et d'autres composants de parcours de gaz chauds nécessitant des performances à haute température à base de cobalt. Il est particulièrement pertinent pour les systèmes de turbines à gaz existants où les références de matériaux du fabricant d'équipement d'origine (OEM) peuvent apparaître sur les plans, les manuels de réparation ou les documents de remise à neuf.

Dans ces applications, les composants en ECY-768 doivent résister à l'oxydation, à la corrosion à chaud, à la distorsion liée au fluage et à la fissuration par fatigue thermique. L'alliage convient aux pièces exposées à un flux de gaz à haute température mais fixes en position, telles que les segments d'aubes et les assemblages de tuyères. Pour la fabrication de remplacement, le plan, la spécification du matériau d'origine, le modèle de turbine, l'exigence de revêtement, la norme d'inspection, l'historique d'exploitation et l'historique de réparation doivent être examinés avant de confirmer l'ECY-768 ou un alliage alternatif.

Quand choisir l'ECY-768

Choisissez l'ECY-768 lorsque le plan du client, la spécification du fabricant d'équipement d'origine (OEM) ou le document de réparation de la turbine exige explicitement ce superalliage de fonderie à base de cobalt pour les pièces statiques de section chaude de turbine à gaz. Il est plus pertinent pour les aubes directrices de tuyère, les aubes de turbine, les segments d'aubes de premier étage et les composants de parcours de gaz chauds où la résistance à l'oxydation, la résistance à la fatigue thermique, la résistance à la corrosion à chaud et la stabilité à haute température à long terme sont plus importantes que la faible densité ou la facilité de soudage.

Si l'ECY-768 n'est pas disponible, les alliages alternatifs ne doivent pas être sélectionnés uniquement sur la base de la similitude des noms. Le MAR-M 509 / M-509, le FSX-414, le X-45 et le Haynes 188 ne peuvent être envisagés qu'après avoir comparé la composition chimique, le procédé de fonderie, les performances mécaniques, la température de service, la compatibilité avec les revêtements, le comportement de réparation et les conditions d'exploitation de la turbine. Pour les nouveaux composants, l'approche la plus sûre consiste à demander la spécification du matériau d'origine, les notes du plan, l'exigence de traitement thermique, la spécification de revêtement, la norme d'inspection et les critères d'acceptation avant de confirmer la fabricabilité.

Note de sélection technique

L'ECY-768 doit être évalué comme un matériau d'ingénierie pour turbine plutôt que comme un alliage de cobalt commercial général. Pour l'évaluation des demandes de devis (RFQ), les clients doivent fournir le plan 2D, le modèle 3D, la spécification du matériau, le modèle de turbine, la position de service, la quantité, l'exigence de revêtement, l'exigence de caractéristique de refroidissement, le statut de réparation ou de nouvelle construction, et la norme d'inspection. Cela permet à NewayAeroTech de déterminer si la fonderie d'ECY-768, la fonderie alternative à base de cobalt, la fonderie de superalliage à base de nickel, l'usinage CNC, l'EDM, le HIP, le traitement thermique, l'évaluation de soudage, la préparation au revêtement TBC ou les essais de matériaux sont les plus appropriés pour le composant.
