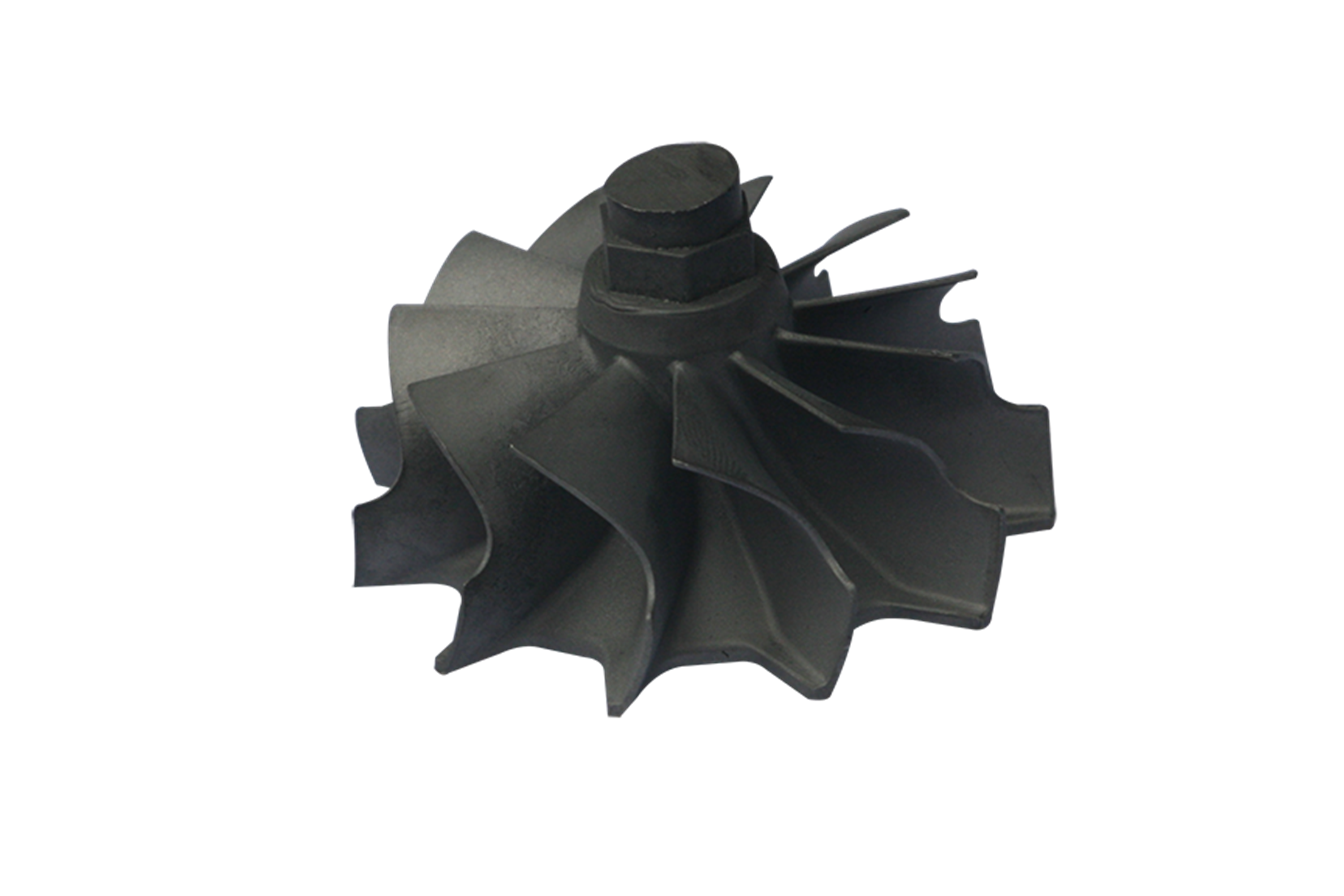

Lieferant für Heißisostatisches Pressen (HIP) von Superlegierungs-Gussteilen

Was HIP beim Superlegierungs-Guss erreicht

HIP stellt die Gussqualität wieder her, indem es die Dichte, das Mikrogefüge und die Hochtemperatur-Ermüdungsbeständigkeit verbessert – unerlässlich für Schaufeln, Leitschaufeln, Brennkammern und Dichtungen.

• Beseitigt innere Hohlräume und Mikroporosität, die während der Abkühlung im Vakuum-Feinguss entstehen

• Erhöht die Ermüdungs- und Kriechlebensdauer unter anhaltenden thermischen Zyklen

• **Unterstützt die Bearbeitung nach dem HIP und das WIG-Schweißen ohne Verformung

• Bereitet Oberflächen für bessere Haftfestigkeit von Beschichtungen und dimensionsgenaue Kontrolle vor

HIP wird typischerweise vor der Wärmebehandlung und der endgültigen CNC-Bearbeitung durchgeführt.

Häufig durch HIP bearbeitete Superlegierungen

Alle HIP-Zyklen werden an die OEM-Legierungsspezifikationen und die Gussgeometrie angepasst.

Fallstudie: HIP von Inconel 713C Turbinendüsen-Gussteilen

Projekthintergrund

Ein Kunde reichte 240 equiaxe Inconel 713C-Düsensegmente für das HIP ein. Jedes Teil war 8 mm dick und verfügte über komplexe Kühlkanäle. Das HIP wurde bei 1210 °C und 100 MPa für 4 Stunden durchgeführt. Röntgen- und SEM-Analysen bestätigten die vollständige Beseitigung der Porosität, und die Teile bestanden die Ultraschallprüfung sowie die dimensionale Inspektion mittels KMG.

Typische HIP-bearbeitete Komponenten und Branchen

Alle Teile wurden HIP-behandelt, wärmebehandelt, bearbeitet und beschichtet für den Einsatz bei ≥950 °C.

Vorteile von HIP für gegossene Superlegierungskomponenten

1. Beseitigt >99 % der Porosität, verbessert die Ultraschallprüfung und die Widerstandsfähigkeit gegen High-Cycle-Ermüdung

2. Verhindert Rissausbreitung, indem Mikrohohlräume geheilt und Schrumpfkavitäten an Korngrenzen geschlossen werden

3. Verbessert die Dimensionsstabilität, entscheidend für die CNC-Finishbearbeitung nach dem HIP

4. Verbessert die Haftfestigkeit nachfolgender Wärmedämmschichten (TBC)

5. Stellt geschweißte reparierte Teile wieder her und ermöglicht eine verlängerte Lebensdauer von Turbinenkomponenten

HIP-Verarbeitungsstandards und Parameter

1. HIP-Temperaturbereich: 1170–1300 °C, abhängig von der Legierungszusammensetzung

2. Druckbereich: 100–200 MPa in Argon, vollständig geschlossene Kammer

3. Zyklusdauer: 2–6 Stunden, basierend auf Wandstärke und Porositätsgrad

4. Abkühlrate: ≤10 °C/min, um Eigenspannungen und Verzug zu vermeiden

5. **Inspektion: Röntgen, SEM, KMG nach dem HIP zur Bestätigung der Wirksamkeit

Ergebnisse und Verifizierung

HIP-Durchführung

Die Teile wurden bei 1210 °C und 100 MPa für 4 Stunden HIP-behandelt. Die Abkühlung wurde mit 5 °C/min gesteuert, um Überalterung oder Rissbildung zu verhindern.

Nachbearbeitung nach dem HIP

Schaufeln und Leitschaufeln wurden gemäß AMS 5662 einer Wärmebehandlung unterzogen, gefolgt von CNC-Bearbeitung und optionaler TBC-Beschichtung, abhängig von der jeweiligen Endanwendung.

Inspektion

Die Röntgeninspektion bestätigte den vollständigen Verschluss der Porosität. Das KMG bestätigte Profiltoleranzen innerhalb von ±0,008 mm. Die SEM-Analyse validierte die Kornintegrität und die Beseitigung von Hohlräumen.

Häufig gestellte Fragen (FAQs)

1. Welche Superlegierungsgrade profitieren am meisten von einer HIP-Behandlung?

2. Ist HIP vor der Bearbeitung oder dem Schweißen von Turbinenteilen zwingend erforderlich?

3. Welche Qualitätsstandards werden zur Validierung der HIP-Wirksamkeit verwendet?

4. Können Sie HIP bei Einkristall-, equiaxen und geschweißten Komponenten durchführen?

5. Wie lange dauert die HIP-Bearbeitung typischerweise?
