Welche 6B-Teile werden typischerweise im equiaxialen Gussverfahren hergestellt?
Welche 6B-Teile werden typischerweise im equiaxialen Gussverfahren statt im gerichteten oder einkristallinen Gussverfahren hergestellt?
Bei 6B-Gasturbinen sind die Teile, die am häufigsten im equiaxialen Gussverfahren gefertigt werden, Komponenten, die eine gute Hochtemperaturfestigkeit, Oxidationsbeständigkeit und kosteneffiziente Herstellbarkeit erfordern, aber nicht die maximale Kriechlebensdauer von gerichteten oder einkristallinen Schaufelprofilen benötigen. In der Praxis umfasst dies üblicherweise Düsenringe, Leitschaufelsegmente in Bereichen mit mittlerer Belastung, Brennkammerkomponenten, übergangsbezogene Gussstrukturen, Deckbänder, Dichtsegmente, Hitzeschilde und viele allgemeine strukturelle Teile des Heißgasbereichs.
1. Warum das equiaxiale Gussverfahren für viele 6B-Teile verbreitet ist
Das equiaxiale Gussverfahren wird häufig für 6B-Komponenten eingesetzt, da es einen praktischen Ausgleich zwischen Leistung, Produktionseffizienz und Kosten bietet. Viele 6B-Teile arbeiten unter extremen Bedingungen, aber nicht jede Komponente befindet sich in der Zone mit der höchsten Kriechbelastung, in der gerichteter Guss oder Einkristallguss unerlässlich wird. Für Heißgasbereichskomponenten mit mittlerer Komplexität sind equiaxiale Gefügestrukturen oft ausreichend und können durch kontrolliertes Vakuum-Feingießen wirtschaftlicher hergestellt werden.
Dies gilt insbesondere für Teile, bei denen die geometrische Komplexität, Flanschmerkmale, Wandkonsistenz und Passgenauigkeit bei der Installation wichtiger sind als die Erreichung der absolut maximalen Kriechfähigkeit, die bei Premium-Schaufelprofil-Gussverfahren verfügbar ist.
2. 6B-Teile, die am häufigsten im equiaxialen Gussverfahren hergestellt werden
6B-Teiltyp | Typischer Gussweg | Warum equiaxial verbreitet ist | Hauptpriorität im Engineering |
|---|---|---|---|
Düsenringe | Equiaxial | Segmentierte Ringgeometrie und thermische Belastung eignen sich gut für die equiaxiale Gussproduktion | Maßhaltigkeit und Oxidationsbeständigkeit |
Leitschaufelsegmente in Bereichen mit mittlerer Belastung | Equiaxial | Gutes Gleichgewicht zwischen Kosten, Gießbarkeit und Festigkeit im Heißbetrieb | Thermische Dauerhaftigkeit und Profilwiederholgenauigkeit |
Brennkammerkomponenten | Equiaxial | Diese Teile benötigen oft eher Oxidationsbeständigkeit und Fertigungsflexibilität als maximale Kriechlebensdauer | Thermische Ermüdung und praktische Anwendbarkeit im Betrieb |
Übergangsbezogene Gussstrukturen | Equiaxial | Unregelmäßige Geometrie und struktureller Heißbetriebsdienst sind gut für equiaxiale Rohlinge geeignet | Geometriekontrolle und Schweißkompatibilität |
Deckbänder und Dichtsegmente | Equiaxial | Diese Teile benötigen ein ausgewogenes Verhältnis von Hitzebeständigkeit und effizienter Chargenproduktion | Verschleiß, Oxidation und Passgenauigkeit |
Hitzeschilde und thermische Abdeckungen | Equiaxial | Konturierte Dünnwandformen werden häufig als equiaxiale Gussteile hergestellt | Dauerhaftigkeit der heißen Oberfläche und Fertigungseffizienz |
Allgemeine strukturelle Gussteile des Heißgasbereichs | Equiaxial | Oft ausreichend, wenn die Kriechanforderung geringer ist als bei der Belastung von Erststufenschaufeln | Kosteneffizienter Hochtemperaturdienst |
3. Welche 6B-Teile verwenden weniger wahrscheinlich das equiaxiale Gussverfahren?
Die Teile, bei denen ein equiaxiales Gefüge am wenigsten wahrscheinlich ist, sind die thermisch am stärksten belasteten und kriechbelasteten Turbinenschaufelprofile, insbesondere Schaufeln in den heißesten Gaspfadpositionen. Diese Teile können gerichtete oder einkristalline Strukturen erfordern, da die Kornorientierung mit steigender Temperatur und anhaltender Spannung wichtiger wird. Obwohl das equiaxiale Gussverfahren bei vielen 6B-Heißgasbereichsteilen verbreitet ist, ist es für die anspruchsvollsten Schaufelanwendungen normalerweise nicht der bevorzugte Weg.
Teilkategorie | Wahrscheinlicherer Weg | Grund |
|---|---|---|
Turbinenschaufeln für höchste Temperaturen | Gerichtet oder Einkristall | Benötigen höhere Kriechbeständigkeit und längere Lebensdauer im Heißgasbereich |
Schaufelprofile für schwere Belastungen | Gerichtet | Kornausrichtung verbessert die Hochtemperatur-Tragfähigkeit |
Schaufeldesigns für extreme Belastungen | Einkristall | Beseitigt viele kriechbedingte Einschränkungen durch Korngrenzen |
4. Warum Düsenringe, Verbrennungsteile und Deckbänder starke Kandidaten für das equiaxiale Gussverfahren sind
Diese Teile sind starke Kandidaten für das equiaxiale Gussverfahren, da sie meist mehr von einer stabilen Gussgeometrie, Oxidationsbeständigkeit, praktischer Reparierbarkeit und kosteneffizienter Near-Net-Shape-Produktion profitieren als von der Premium-Kriechleistung fortgeschrittener Kornsteuerungsverfahren. Beispielsweise benötigen Düsenringe eine konsistente Segmentgeometrie und zuverlässige Dauerhaftigkeit im Heißgasbereich, während brennkammerbezogene Teile oft das Verhalten bei thermischer Ermüdung, Schweißbarkeit und Kompatibilität mit späteren Nachbearbeitungsprozessen priorisieren.

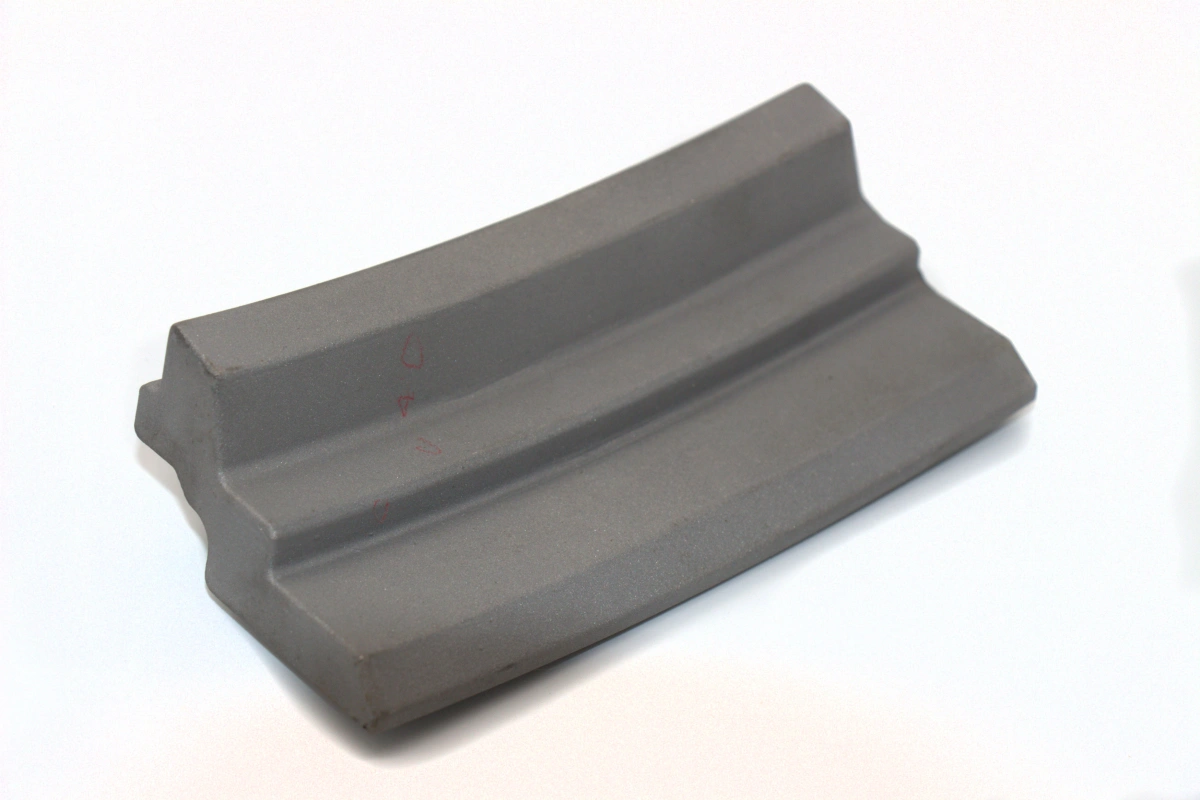

Auch Deckbänder und Dichtsegmente eignen sich gut für den equiaxialen Weg, da sie oft unter thermisch belasteten, aber nicht maximal kriechbegrenzten Bedingungen arbeiten. Ihre Leistung hängt stark von der Legierungsstabilität, der maßlichen Wiederholgenauigkeit und der späteren Endbearbeitung ab und weniger von der fortschrittlichsten Technologie zur Kornorientierung.
5. Häufig verwendete Legierungsfamilien in equiaxialen 6B-Gussteilen
Für equiaxiale 6B-Gussteile werden häufig Nickelbasiswerkstoffe verwendet, die aufgrund ihrer Oxidationsbeständigkeit, thermischen Stabilität und Gießbarkeit ausgewählt werden. Je nach Teil kann der Materialweg aus Inconel-Legierungen, Nimonic-Legierungen, Rene-Legierungen oder anderen Hochtemperatur-Gusslegierungen stammen. Diese Materialien werden oft gewählt, weil equiaxiale Gefügestrukturen in vielen 6B-Verbrennungs- und strukturellen Heißgasbereichspositionen immer noch eine lange Lebensdauer bieten können, ohne die höheren Kosten von Premium-Schaufelprofilwegen zu verursachen.
6. Welche Prozesse folgen üblicherweise dem equiaxialen Guss?
Selbst wenn ein 6B-Teil am besten im equiaxialen Gussverfahren hergestellt wird, benötigt das Teil vor dem Einsatz meist zusätzliche Fertigstellungsstufen. Je nach Teiltyp kann der Weg Wärmebehandlung, HIP (Heißisostatisches Pressen), Präzisionsbearbeitung und eine vollständige Inspektion und Analyse umfassen. In heißeren exponierten Zonen können auch Schutzbeschichtungen erforderlich sein, um die Oxidations- und Thermikleistung zu verbessern.
Daher sollte das equiaxiale Gussverfahren als der Ausgangsweg für die Kornstruktur betrachtet werden, nicht als die vollständige Fertigungslösung an sich.
7. Zusammenfassung
Wenn das 6B-Teil... | Typische Wahl |
|---|---|
Ein Düsenring ist | Equiaxialer Guss |
Brennkammer- oder übergangsbezogene Gusskomponenten sind | Equiaxialer Guss |
Ein Deckband oder Dichtsegment ist | Equiaxialer Guss |
Ein Leitschaufelsegment für mittlere Belastung ist | Oft equiaxialer Guss |
Eine Turbinenschaufel für höchste Temperaturen ist | Normalerweise gerichteter oder Einkristallguss |
Zusammenfassend lässt sich sagen, dass die 6B-Teile, die am typischsten im equiaxialen Gussverfahren hergestellt werden, Düsenringe, Brennkammerkomponenten, übergangsbezogene Gussstrukturen, Deckbänder, Dichtsegmente, Hitzeschilde und viele allgemeine strukturelle Komponenten des Heißgasbereichs sind. Diese Teile benötigen üblicherweise eine hohe Hochtemperaturbeständigkeit und eine effiziente Fertigung, aber nicht die maximale Kriechfähigkeit, die von den anspruchsvollsten Schaufelanwendungen gefordert wird. Für Referenzen zu verwandten Fähigkeiten siehe Stromerzeugung, Gasturbinenkomponenten und equiaxiale Gusskomponenten.
