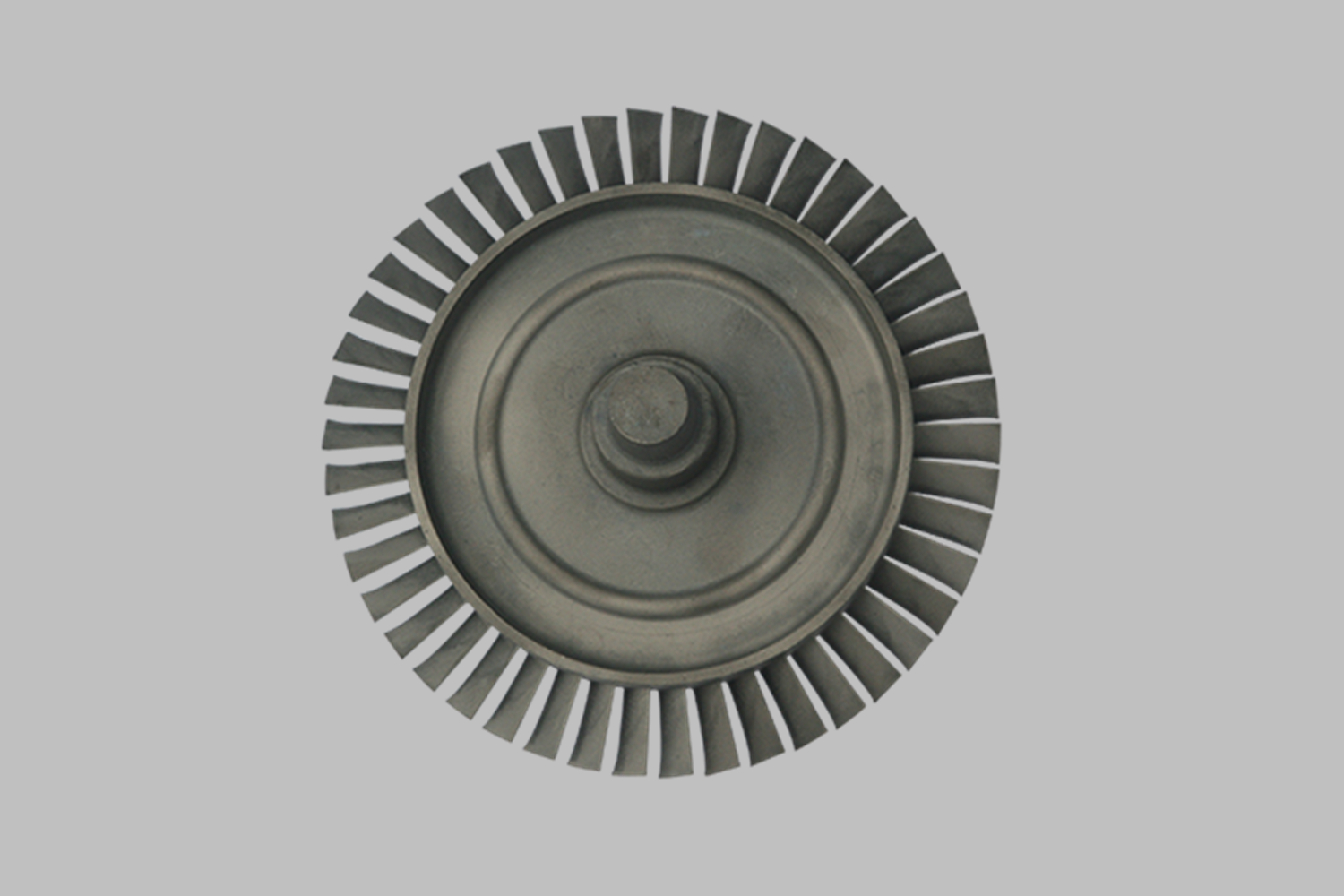

Superlegierungs-Vakuumpräzisionsguss-Turbinenradlösungen

Kern-Herausforderungen bei der Fertigung von Hochtemperaturlegierungsteilen

Die Herstellung von Turbinenrädern aus Superlegierungen wie Inconel, CMSX-Serie und Rene-Legierungen stellt erhebliche Herausforderungen dar, darunter:

• Hohe Schmelzpunkte (1300-1450°C), die spezielle Vakuumöfen erfordern.

• Strenge metallurgische Kontrolle, einschließlich präziser Gefügestrukturen (einkristallin, gerichtet oder gleichachsig).

• Strenge Maßgenauigkeitsanforderungen (±0,05 mm Toleranzen).

• Hohe Anforderungen an die Oberflächengüte (Ra ≤1,6 µm).

Detaillierte Erklärung des Fertigungsprozesses

Der Vakuumpräzisionsguss umfasst mehrere kontrollierte Stufen:

1. Wachsmodellerstellung: Präzisionswachsformen, die durch CNC-Bearbeitung oder additive Verfahren hergestellt werden.

2. Schalenaufbau: Auftragen von Keramikschlicker- und feuerfesten Sandschichten um die Wachsmodelle.

3. Wachsentfernung (Entwachsen): Dampfentwachsen im Autoklaven bei ~150°C entfernt das Wachs sauber.

4. Vakuumguss: Gießen der geschmolzenen Legierung unter Hochvakuumbedingungen (unter 0,01 Pa) verhindert Oxidation und Verunreinigungen.

5. Kontrollierte Erstarrung: Präzise Steuerung der Gefügestrukturen durch einkristalline, gerichtete oder gleichachsige Erstarrung.

6. Schalenentfernung und Reinigung: Keramikschalen werden durch mechanische Vibration und chemische Methoden entfernt, wodurch die fertigen Teile freigelegt werden.

Vergleich gängiger Fertigungsverfahren

Strategie zur Auswahl des Fertigungsverfahrens

Die Auswahl des optimalen Fertigungsverfahrens erfordert die Bewertung präziser Anwendungsanforderungen:

• Vakuumpräzisionsguss: Ideal für komplexe Turbinengeometrien, die enge Maßtoleranzen (±0,05 mm), hohe Oberflächenqualität (Ra ≤1,6 µm) und hervorragende Legierungsreinheit (>99,9 %) erfordern.

• Pulvermetallurgie: Optimal für Komponenten, die feinkörnige Mikrostrukturen, erhöhte Ermüdungsfestigkeit und außergewöhnliche Gleichmäßigkeit erfordern, typischerweise eingesetzt in Turbinenscheiben.

• Superlegierungs-3D-Druck (SLM): Geeignet für Rapid Prototyping, komplexe Kühlkanäle und Kleinserienteile, bietet geometrische Flexibilität mit Toleranzen um ±0,1 mm.

• Präzisionsschmieden: Bevorzugt für einfachere Turbinenformen, die von mechanischer Verformung profitieren, um die Ermüdungslebensdauer und Festigkeit zu verbessern, mit typischen Toleranzen von ±0,2 mm.

Materialanalyse-Matrix

Materialauswahl

Die Materialauswahlstrategie für Superlegierungs-Turbinenräder berücksichtigt präzise Betriebstemperaturen, mechanische Belastungen und Oxidationsumgebungen:

• Inconel 718: Ausgewählt für allgemeine Luft- und Raumfahrt-Turbinenräder, die Zugfestigkeiten bis zu 1375 MPa, zuverlässige Oxidationsbeständigkeit und Betriebsstabilität bei Temperaturen bis zu 700°C erfordern.

• CMSX-4: Verwendet für einkristalline Turbinenschaufeln, bietet überlegene Kriechbeständigkeit, Betriebsfähigkeit bis zu 1150°C und Zugfestigkeiten um 1250 MPa in anspruchsvollen Strahltriebwerksanwendungen.

• Rene N5: Ausgewählt für fortschrittliche Flugzeugtriebwerksturbinenschaufeln aufgrund außergewöhnlicher Ermüdungsbeständigkeit bei hohen Temperaturen (1150°C) und konstanter Zugfestigkeit (1150 MPa) unter thermischer Zyklisierung.

• Hastelloy X: Ideal für Gasturbinenbrennkammern und Industrieheizelemente, ausgewählt für zuverlässige Oxidationsbeständigkeit, Zugfestigkeit (860 MPa) und stabilen Betrieb bis zu 900°C.

• Nimonic 90: Empfohlen für Turbinenkomponenten und Auslassventile, die bis zu 950°C betrieben werden, bietet Zugfestigkeiten um 1200 MPa und ausgezeichnete Beständigkeit gegen Hochtemperaturkorrosion.

• Stellite 6: Bevorzugt für Turbinenventilsitze und Pumpenlaufräder, die überlegene Abriebfestigkeit, Oxidationsstabilität bei Temperaturen bis zu 800°C und Zugfestigkeiten von etwa 870 MPa erfordern.

Wichtige Nachbearbeitungstechnologie

Wesentliche Nachbearbeitungsmethoden umfassen:

• Heißisostatisches Pressen (HIP): Wendet gleichzeitig Drücke (~100 MPa) und Temperaturen (1100-1250°C) an, beseitigt Porosität und verbessert die Ermüdungsfestigkeit um ~30 %.

• Wärmedämmschicht (TBC): Keramische Beschichtungen (100-300 µm dick) reduzieren die Oberflächentemperaturen um ~150°C und verlängern die Komponentenlebensdauer erheblich.

• Präzisions-CNC-Bearbeitung: Mehrachsige Bearbeitung erreicht Toleranzen von ±0,01 mm und gewährleistet präzisen Turbinenzusammenbau und -auswuchtung.

• Superlegierungs-Wärmebehandlung: Kontrollierte thermische Zyklen (950-1200°C) verbessern Mikrostrukturen, Zugfestigkeit und Kriechbeständigkeit um ~20 %.

Branchenanwendung und Fallanalyse

Fallstudie Luft- und Raumfahrt: CMSX-4-Turbinenräder

Neway AeroTech lieferte CMSX-4-Einkristalllegierungs-Turbinenräder für einen Luft- und Raumfahrthersteller, unter Einsatz von Vakuumpräzisionsguss kombiniert mit HIP, die strengen Betriebsanforderungen entsprachen:

• Betriebstemperatur: Bis zu 1150°C

• Verbesserung der Ermüdungslebensdauer: Um 40 % erhöht

• Maßtoleranz: Konsequent bei ±0,02 mm gehalten

• Zertifizierungen: Vollständig konform mit AS9100-Standards

FAQs

1. Welche Vorteile bietet der Vakuumpräzisionsguss für die Turbinenradproduktion?

2. Welche Superlegierungsmaterialien sind optimal für Luft- und Raumfahrt-Turbinenradanwendungen?

3. Welche Nachbearbeitungsmethoden verbessern die Ermüdungslebensdauer und Wärmebeständigkeit von Turbinenrädern?

4. Wie präzise können Maßtoleranzen im Vakuumpräzisionsguss erreicht werden?

5. Welche Kriterien bestimmen die Auswahl von HIP gegenüber Wärmedämmschichten in Turbinenrädern?
