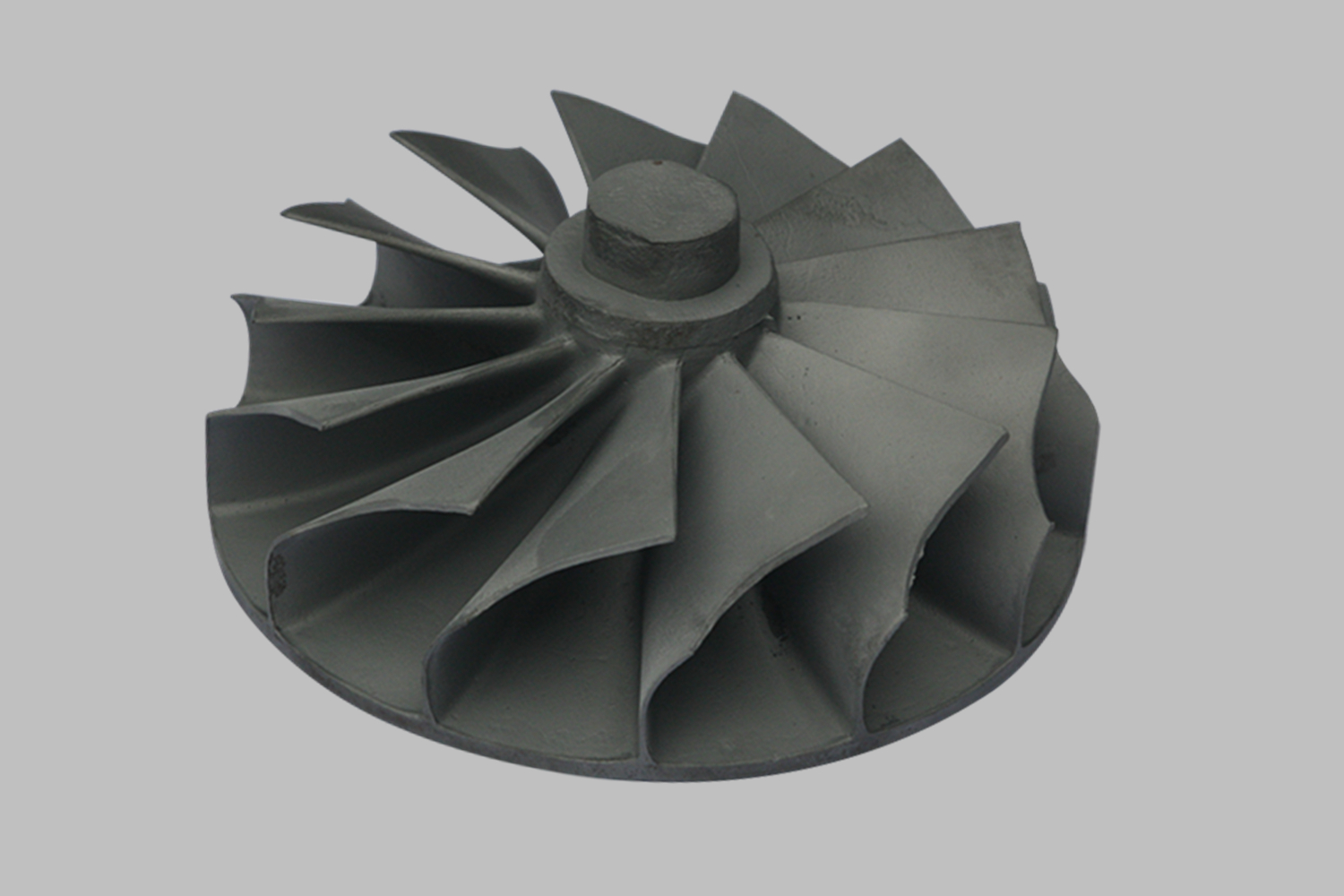

Produktionswerk für Turbinenkomponenten aus Superlegierungen im Vakuumgussverfahren

Kernherausforderungen beim Vakuumguss von Turbinenkomponenten

Die Herstellung von Turbinenkomponenten aus Hochtemperaturlegierungen wie CMSX-4, Inconel 713C und Hastelloy X stellt erhebliche technische Herausforderungen dar:

• Erzielung einer gleichmäßigen Erstarrung und Kontrolle der Kornstrukturen (einkristallin, gerichtet, gleichachsig).

• Hohe Schmelztemperaturen (1300-1450°C), die fortschrittliche Vakuumofenkapazitäten erfordern.

• Strenge Maßgenauigkeit von ±0,05 mm für komplexe Geometrien.

• Hervorragende Oberflächenintegrität (Ra ≤1,6 µm), die für aerodynamische und thermische Effizienz entscheidend ist.

Detaillierter Vakuumgussprozess

Der Vakuumgussprozess für Turbinenkomponenten besteht aus den folgenden Hauptschritten:

1. Wachsmodellherstellung: Präzisionswachsmodelle, die mit CNC- oder additiven Fertigungstechnologien gefertigt werden.

2. Keramikschalenentwicklung: Schichtweises Auftragen einer Keramikschale durch wiederholtes Eintauchen in Schlicker und Auftragen von feuerfestem Sand.

3. Entwachsen und Schalenbrand: Entfernung des Wachses im Autoklaven (ca. 150°C), gefolgt vom Brennen bei ca. 1000°C zur Festigung der Schale.

4. Vakuumschmelzen und -gießen: Legierungsschmelze in Hochvakuumumgebungen (<0,01 Pa), um Oxidation und Einschlüsse zu eliminieren und die Reinheit sicherzustellen.

5. Kontrollierte Erstarrung: Präzise Steuerung der Abkühlraten und gerichteten Erstarrung, um gewünschte Kornstrukturen und überlegene mechanische Eigenschaften zu erreichen.

6. Schalenentfernung und Nachbearbeitung: Mechanische und chemische Entfernung der Keramikschalen, abschließende CNC-Bearbeitung für präzise Maßhaltigkeit und Oberflächenveredelung.

Vergleich von Fertigungsmethoden für Turbinenkomponenten

Auswahlkriterien für Fertigungsmethoden

Die optimale Auswahl von Fertigungsmethoden für Turbinenkomponenten umfasst:

• Vakuum-Feinguss: Am besten geeignet für komplexe Formen, akzeptable Maßgenauigkeit (±0,05 mm), hervorragende Oberflächenqualität (Ra ≤1,6 µm) und spezielle Kornstrukturen.

• Pulvermetallurgie: Ideal für ultrahohe mechanische Festigkeit und Präzision (±0,03 mm) in fortschrittlichen Luftfahrturbinen.

• Präzisionsschmieden: Geeignet für mäßig komplexe Designs mit guten mechanischen Eigenschaften, passend für die Großserienproduktion.

• CNC-Bearbeitung: Effektiv für Prototypen, Kleinserien oder Nachbearbeitungsoperationen, die extrem enge Toleranzen (±0,01 mm) erfordern.

Leistungsmatrix für Superlegierungen

Leitlinien zur Materialauswahl

Die strategische Legierungsauswahl umfasst:

• CMSX-4: Ideal für einkristalline Turbinenschaufeln, die extreme Kriechbeständigkeit und Festigkeit bei Temperaturen bis zu 1150°C erfordern.

• Inconel 713C: Optimal für hochfeste Turbinenkomponenten, die bei erhöhten Temperaturen (bis zu 950°C) arbeiten.

• Hastelloy X: Geeignet für Brennkammern, die überlegene Oxidationsbeständigkeit und moderate Zugfestigkeit (860 MPa) benötigen.

• Nimonic 90: Beste Wahl für Hochtemperatur-Turbinenteile, die hohe Zug- (1200 MPa) und Kriechfestigkeit (950°C) erfordern.

• Rene N5: Empfohlen für fortschrittliche Luft- und Raumfahrt-Turbinenkomponenten aufgrund außergewöhnlicher Ermüdungsfestigkeit bei extremen Einsatztemperaturen (1150°C).

• Stellite 6: Gewählt für Turbinenanwendungen, die hohe Verschleißfestigkeit bei moderaten Temperaturen (800°C) erfordern.

Wichtige Nachbearbeitungstechniken

Essenzielle Nachbearbeitung umfasst:

• Heißisostatisches Pressen (HIP): Beseitigt innere Porosität und verbessert die Ermüdungslebensdauer erheblich.

• Wärmedämmschicht (TBC): Keramische Beschichtungen reduzieren die Oberflächentemperaturen der Komponenten und verlängern die Betriebslebensdauer.

• Präzisions-CNC-Bearbeitung: Endgültige Maßanpassungen, die Luft- und Raumfahrtpräzision (±0,01 mm) erreichen.

• Kontrollierte Wärmebehandlung: Optimierte Glüh- und Auslagerungszyklen verbessern die strukturelle Integrität und Leistung.

Prüfmethoden und Qualitätssicherung

Neway AeroTech führt umfassende Prüf- und Qualitätssicherungsprotokolle durch, darunter:

• Koordinatenmessmaschine (CMM): Überprüft präzise Abmessungen (±0,005 mm Genauigkeit).

• Röntgen-Zerstörungsfreie Prüfung: Identifiziert interne Defekte und Porosität.

• Metallografische Mikroskopie: Bewertet Kornstrukturen und mikroskopische Integrität.

• Zugversuch: Stellt sicher, dass Zug- und Streckgrenzen den Spezifikationen entsprechen.

Unsere strengen Qualitätskontrollverfahren halten sich strikt an AS9100-Standards und gewährleisten Zuverlässigkeit unter extremen Betriebsbedingungen.

Fallstudie: CMSX-4 Einkristall-Turbinenschaufeln

Neway AeroTech lieferte erfolgreich CMSX-4-Turbinenschaufeln für Luft- und Raumfahrtanwendungen, die folgendes demonstrierten:

• Betriebstemperatur: Dauerbetrieb bei 1150°C

• Ermüdungslebensdauer: Um 40% verbessert

• Maßgenauigkeit: ±0,03 mm eingehalten

• Zertifizierung: Vollständige Konformität mit AS9100-Luftfahrtstandards
