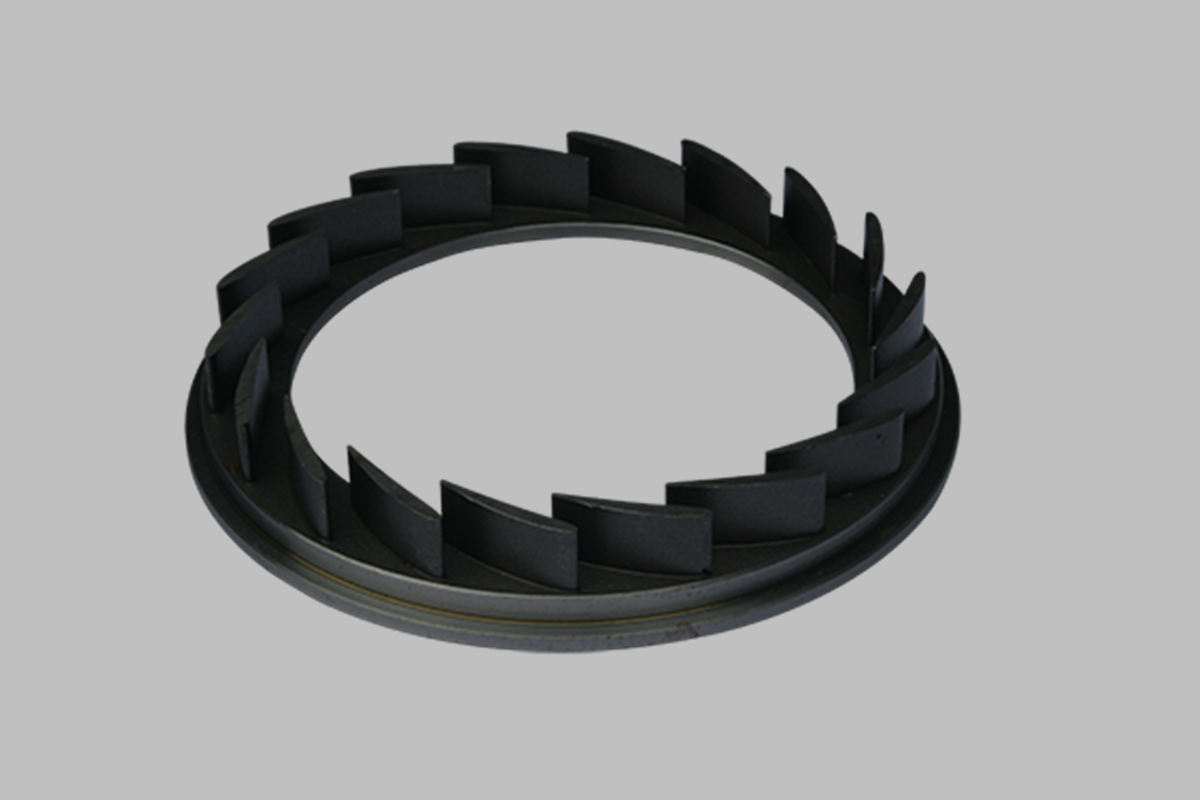

Hersteller von Düsenscheiben aus speziellen Hochtemperaturlegierungen im Feingussverfahren

Kern-Herausforderungen bei der Fertigung von Düsenscheiben aus Hochtemperaturlegierungen

Die Herstellung von Düsenscheiben aus Hochtemperaturlegierungen wie Inconel 713C und CMSX-4 erfordert die Bewältigung mehrerer technischer Herausforderungen:

• Hohe Schmelzpunkte (1300-1450°C) erfordern spezielle Vakuumöfen.

• Erzielung von Maßgenauigkeiten innerhalb von ±0,05 mm für komplexe aerodynamische Merkmale.

• Beibehaltung einer hervorragenden Oberflächengüte (Ra ≤1,6 µm) ist für die aerodynamische Effizienz entscheidend.

• Präzise Steuerung der Kornstruktur (einkristallin, gerichtet oder gleichachsig), um die Kriechbeständigkeit zu optimieren.

Feingussverfahren für Düsenscheiben

Das Feingussverfahren für Düsenscheiben aus Hochtemperaturlegierungen umfasst:

1. Wachsmodellherstellung: Präzisionswachsmodelle werden durch CNC-Bearbeitung oder additive Fertigung hergestellt.

2. Keramikschalenbildung: Mehrere Schichten aus Keramikschlicker und feuerfestem Sand überziehen die Wachsmodelle, um Formen zu erstellen.

3. Entwachsung: Wachsentfernung durch Autoklaven-Dampfbehandlung bei etwa 150°C.

4. Vakuumguss: Gießen der geschmolzenen Legierung in die Formen unter Hochvakuum (<0,01 Pa), um Verunreinigungen und Oxidation zu vermeiden.

5. Kontrollierte Erstarrung: Gerichtete oder einkristalline Erstarrung wird präzise gesteuert, um die strukturelle Integrität zu verbessern.

6. Schalenentfernung und Nachbearbeitung: Mechanische und chemische Methoden zur Entfernung der Keramikschale, gefolgt von CNC-Bearbeitung für präzise Abmessungen.

Vergleich von Fertigungsmethoden für Düsenscheiben

Strategie zur Auswahl der Fertigungsmethode

Die Auswahlstrategie für die Herstellung von Düsenscheiben umfasst:

• Vakuum-Feinguss: Optimal für Düsenscheiben mit komplexen Formen, engen Toleranzen (±0,05 mm), hervorragender Oberflächenqualität (Ra ≤1,6 µm) und komplexen Kornstrukturen.

• Pulvermetallurgie: Am besten geeignet für Düsenscheiben, die eine überlegene Kriech- und Ermüdungsbeständigkeit mit sehr feinen Mikrostrukturen und engeren Toleranzen (±0,03 mm) benötigen.

• Präzisionsschmieden: Geeignet für Düsenscheiben mit einfacheren Designs, bei denen mäßige Maßgenauigkeit (±0,2 mm) und höhere Produktionseffizienz Priorität haben.

• CNC-Bearbeitung: Ideal für Kleinserien, Prototypen oder Nachbearbeitungsoperationen, die präzise Abmessungen (±0,01 mm) und glatte Oberflächen erfordern.

Leistungsmatrix für Hochtemperaturlegierungen

Materialauswahlstrategie für Düsenscheiben

Materialauswahlstrategien umfassen:

• Inconel 713C: Ideal für Düsenscheiben, die bei hohen Temperaturen (950°C) betrieben werden und eine überlegene Oxidationsbeständigkeit und Zugfestigkeit (1200 MPa) erfordern.

• CMSX-4: Bevorzugt für einkristalline Düsenscheiben, die außergewöhnliche Kriechfestigkeit und Stabilität bei Temperaturen bis zu 1150°C benötigen.

• Hastelloy X: Ausgewählt für Brennkammer-Düsenscheiben aufgrund zuverlässiger Hochtemperatur-Korrosionsbeständigkeit, mäßiger Festigkeit (860 MPa) und Einsatz bis 900°C.

• Nimonic 90: Optimal für Gasturbinendüsenanwendungen, die hervorragende mechanische Festigkeit (1200 MPa), Oxidationsbeständigkeit und Betriebsstabilität bei 950°C benötigen.

• Rene N5: Am besten geeignet für Flugtriebwerk-Düsenscheiben, die außergewöhnliche Ermüdungs- und Kriechbeständigkeit bei extremen Temperaturen (~1150°C) erfordern.

• Stellite 6: Gewählt für Düsenkomponenten wie Ventile und Pumpen, die Verschleißfestigkeit, mäßige Temperaturstabilität (800°C) und Zugfestigkeit (~870 MPa) erfordern.

Wichtige Nachbearbeitungstechnologien

Entscheidende Nachbearbeitungsschritte für Düsenscheiben:

• Heißisostatisches Pressen (HIP): Beseitigt innere Porosität und verbessert die Ermüdungslebensdauer erheblich.

• Wärmedämmschicht (TBC): Keramische Beschichtungen (100-250 µm dick) reduzieren die Oberflächentemperatur und erhöhen die Lebensdauer.

• Präzisions-CNC-Bearbeitung: Endbearbeitung, die Luft- und Raumfahrt-Toleranzen (±0,01 mm) erreicht, entscheidend für die präzise Montage.

• Kontrollierte Wärmebehandlung: Maßgeschneiderte Lösungsglüh- und Auslagerungsprozesse optimieren Mikrostruktur und mechanische Eigenschaften.

Prüfmethoden und Qualitätssicherung

Neway AeroTech setzt fortschrittliche Qualitätskontroll- und Prüfmethoden ein, um sicherzustellen, dass Düsenscheiben strenge Luft- und Raumfahrtstandards erfüllen, darunter:

• Koordinatenmessmaschine (CMM): Präzise Maßüberprüfung (±0,005 mm).

• Röntgenprüfung: Zerstörungsfreie Erkennung interner Defekte und Porosität.

• Metallographische Mikroskopie: Detaillierte mikrostrukturelle Bewertung zur Sicherstellung der Kornintegrität.

• Zugversuch: Überprüfung mechanischer Eigenschaften wie Zugfestigkeit und Streckgrenzeneinhaltung.

Qualitätsverfahren halten sich strikt an die Luft- und Raumfahrtqualitätsstandards AS9100 und umfassen strenge Bewertungen und Ermüdungsleistungsvalidierungen.

Fallstudie: CMSX-4 Einkristall-Düsenscheiben

Neway AeroTech lieferte CMSX-4-Düsenscheiben für Luft- und Raumfahrtanwendungen unter Verwendung von Vakuum-Feinguss und HIP und erreichte:

• Betriebstemperatur: Kontinuierlicher Einsatz bei 1150°C

• Ermüdungslebensdauer: Um 40% verbessert

• Maßgenauigkeit: Konsistent bei ±0,03 mm gehalten

• Zertifizierung: Einhaltung der AS9100-Luft- und Raumfahrtstandards

Häufig gestellte Fragen

1. Welche Vorteile bietet der Vakuum-Feinguss für die Herstellung von Düsenscheiben?

2. Welche Superlegierungen sind für Hochtemperatur-Düsenscheibenanwendungen optimal?

3. Wie präzise sind die mit Vakuum-Feinguss erreichbaren Maßtoleranzen?

4. Welche Nachbearbeitungsmethoden verbessern die Ermüdungslebensdauer und Wärmebeständigkeit von Düsenscheiben?

5. Wie beeinflusst die Materialauswahl die Leistung von Düsenscheiben in extremen Umgebungen?
