Die Rolle von TBC bei der Verlängerung der Lebensdauer von Hochtemperaturlegierungsbauteilen

Hochtemperaturlegierungen sind grundlegend für verschiedene Industrien, die auf die Leistung kritischer Komponenten in extremen Umgebungen angewiesen sind. Von Aerospace-Turbinen bis zu Energieerzeugungssystemen sehen sich diese Legierungen Herausforderungen wie Oxidation, Verschleiß und thermischer Ermüdung ausgesetzt, die im Laufe der Zeit ihre Integrität beeinträchtigen können. Um diese Probleme zu mildern und die Betriebslebensdauer dieser Teile zu verlängern, greifen viele Industrien auf Thermische Barrierebeschichtungen (TBCs) zurück.

In diesem Blog werden wir untersuchen, wie TBCs zur Haltbarkeit von Hochtemperaturlegierungsbauteilen beitragen, mit Fokus auf Materialien, Fertigungsprozesse, Nachbearbeitung, Prüfung und Inspektion sowie das breite Spektrum der Industrieanwendungen.

Kritische Materialien in Hochtemperaturlegierungsbauteilen

Die Grundlage der Technologie für Thermische Barrierebeschichtungen (TBC) liegt in ihrer Anwendung auf Hochtemperaturlegierungen. Diese Materialien sind so konstruiert, dass sie extremen Bedingungen standhalten, einschließlich intensiver Hitze, mechanischer Belastung und korrosiver Umgebungen. Die in Hochtemperaturanwendungen verwendeten Legierungen sind speziell dafür ausgelegt, ihre mechanischen Eigenschaften und Dimensionsstabilität auch bei längerer Exposition gegenüber erhöhten Temperaturen beizubehalten.

Häufig verwendete Superlegierungen in Hochtemperaturanwendungen

Superlegierungen sind integraler Bestandteil von Komponenten, die bei erhöhten Temperaturen arbeiten, insbesondere in den Bereichen Luft- und Raumfahrt, Energieerzeugung und Automobilindustrie. Zu den kritischen Superlegierungsmaterialien, die von TBC-Anwendungen profitieren, gehören:

Inconel-Legierungen

Inconel-Legierungen wie Inconel 718, Inconel 625 und Inconel 939 werden aufgrund ihrer außergewöhnlichen Oxidations- und Korrosionsbeständigkeit sowie ihrer Fähigkeit, bei hohen Temperaturen (bis zu 1000°C) zu funktionieren, häufig in Gasturbinen, Strahltriebwerken und anderen hochbelasteten Anwendungen eingesetzt.

CMSX-Serie

Einkristall-Superlegierungen wie CMSX-4 und CMSX-10 sind ideal für Turbinenschaufeln und ähnliche Komponenten, bei denen hohe Festigkeit und Kriechbeständigkeit entscheidend sind. Diese Legierungen weisen eine ausgezeichnete Beständigkeit gegen thermische Ermüdung auf und behalten ihre Festigkeit über längere Zeit bei erhöhten Temperaturen.

Monel-Legierungen

Monel 400 und Monel K500 sind nickelbasierte Legierungen, die für ihre ausgezeichnete Korrosionsbeständigkeit bekannt sind, insbesondere in maritimen Umgebungen.

Hastelloy-Legierungen

In hochbelasteten, hochtemperierten Umgebungen weisen Hastelloy C-276 und Hastelloy X eine außergewöhnliche Beständigkeit gegen Oxidation und chemischen Angriff auf, was sie für den Einsatz in der Energieerzeugung und chemischen Verfahrenstechnik geeignet macht.

Titanlegierungen

Titanlegierungen wie Ti-6Al-4V und Ti-10V-2Fe-3Al werden häufig in der Luft- und Raumfahrt für Komponenten verwendet, die sowohl Leichtbaueigenschaften als auch Hochtemperaturbeständigkeit erfordern.

Während diese Materialien von Natur aus für den Einsatz bei hohen Temperaturen geeignet sind, bieten Thermische Barrierebeschichtungen (TBCs) eine zusätzliche Schutzschicht, die ihre Lebensdauer verlängert.

Fertigungsprozess von TBC-Beschichtungen

TBCs werden auf Hochtemperaturlegierungen aufgebracht, um deren Thermoschock-, Oxidations- und Verschleißbeständigkeit zu verbessern. Der Fertigungsprozess für das Aufbringen von TBCs umfasst mehrere Schritte, die jeweils entscheidend für das Erreichen der gewünschten Beschichtungseigenschaften sind.

Beschichtungsmaterialien

Das am häufigsten verwendete Material für TBCs ist Yttrium-stabilisiertes Zirkoniumoxid (YSZ), ein keramisches Material, das für seine geringe Wärmeleitfähigkeit, hohe thermische Ausdehnung und ausgezeichnete Oxidationsbeständigkeit bekannt ist. YSZ-Beschichtungen schützen das Substratlegierung, indem sie einen thermischen Gradienten zwischen den heißen Gasen und der Legierungsoberfläche aufrechterhalten. Dies ist besonders vorteilhaft in Turbinentriebwerken und Brennkammern, wo Oxidationsbeständigkeit entscheidend ist.

Beschichtungstechniken

Mehrere Techniken werden zum Aufbringen von TBCs verwendet, jede mit Vor- und Nachteilen.

• Air Plasma Spray (APS): APS ist eine weit verbreitete Methode zum Aufbringen von TBCs, bei der ein Plasmastrahl verwendet wird, um das Keramikpulver zu schmelzen, das dann auf das Substrat gesprüht wird. APS ist schnell und kostengünstig, kann aber zu Beschichtungen mit geringerer Dichte und mehr Porosität führen. Diese Methode wird häufig bei Superlegierungskomponenten eingesetzt, die weniger anspruchsvollen thermischen Bedingungen ausgesetzt sind.

• Electron Beam Physical Vapor Deposition (EB-PVD): Diese Methode beinhaltet das Verdampfen von Keramikmaterial mittels eines Elektronenstrahls im Vakuum, was zu einer dichten und glatten Beschichtung führt. EB-PVD ist besonders vorteilhaft für Komponenten, die zyklischen thermischen Belastungen ausgesetzt sind, wie Turbinenschaufeln, da sie Beschichtungen mit ausgezeichneter Haftung und Zähigkeit erzeugt. Diese Methode ist auch hochwirksam für Hochtemperaturanwendungen, die eine überlegene Thermoschockbeständigkeit erfordern.

• Detonation Gun Spraying: Eine hochenergetische Flamme wird verwendet, um Keramikpartikel auf die Oberfläche des Substrats zu treiben. Diese Methode kann hohe Beschichtungsdicken erreichen und ist effektiv für großformatige Komponenten, wie sie in der Energieerzeugungsindustrie verwendet werden.

Prozessschritte

• Vorbehandlung: Die Legierungsoberfläche wird vor der TBC-Applikation vorbehandelt, um eine optimale Beschichtungshaftung zu gewährleisten. Dies beinhaltet die Reinigung der Oberfläche, um Oxide, Öle und andere Verunreinigungen zu entfernen, gefolgt von einer Aufrauung, um die mechanische Verbindung zwischen Substrat und TBC-Schicht zu verbessern. Dieser Prozess ist entscheidend für die Sicherstellung der langfristigen Haltbarkeit der Beschichtung.

• Beschichtungsapplikation: Das TBC-Material wird je nach ausgewählter Technik auf das Substrat aufgebracht. Bei APS beinhaltet dies das Schmelzen von Keramikpulver und das Aufsprühen auf die Komponentenoberfläche. Bei EB-PVD wird das Keramikmaterial verdampft und als dünne, dichte Schicht auf das Substrat aufgebracht. Beide Methoden bieten deutliche Vorteile für das Erreichen von hochleistungsfähigem thermischem Schutz in Superlegierungskomponenten.

Wärmebehandlung: Nach dem Aufbringen der TBC wird die Komponente einer Wärmebehandlung unterzogen, um die Verbundfestigkeit zu erhöhen und die Beschichtung zu stabilisieren. Die Wärmebehandlung kann auch Phasenumwandlungen in der Keramikbeschichtung induzieren, was ihre thermischen und mechanischen Eigenschaften verbessert, was für die Sicherstellung der Langlebigkeit sowohl der Beschichtung als auch ihrer Komponenten wesentlich ist.

Sobald die Thermische Barrierebeschichtung (TBC) aufgebracht wurde, sind zusätzliche Nachbearbeitungsschritte erforderlich, um die Beschichtung zu verfeinern und ihre optimale Leistung während des Gebrauchs sicherzustellen.

Wärmebehandlung

Die Wärmebehandlung nach der Beschichtung spielt eine entscheidende Rolle bei der Verbesserung der Leistung von TBCs. Diese Behandlung stellt sicher, dass die Beschichtung gut am Substrat haftet, Eigenspannungen reduziert und die Mikrostruktur der Beschichtung verbessert. Sie hilft auch, die Phasenstabilität der TBC zu erhöhen und sicherzustellen, dass sie während des Betriebs wirksam bleibt. Wärmebehandelte Beschichtungen können thermische Zyklen und hohe Temperaturen besser standhalten, was sie in Anwendungen wie Turbinenschaufeln und Brennkammern haltbarer macht.

Inspektion und Qualitätskontrolle

Nach dem Aufbringen der TBC wird sie einer strengen Inspektion unterzogen, um Gleichmäßigkeit, Dicke und Haftfestigkeit sicherzustellen. Folgende Inspektionsmethoden werden häufig verwendet:

• Röntgeninspektion: Zum Erkennen von Hohlräumen, Rissen oder Delaminationen in der Beschichtung, die ihre Wirksamkeit beeinträchtigen könnten.

• Rasterelektronenmikroskopie (SEM): SEM wird verwendet, um die Mikrostruktur der Beschichtung auf mikroskopischer Ebene zu analysieren und sicherzustellen, dass die Beschichtung frei von Defekten ist. Dies ist wesentlich bei der Bewertung der Haftvermittlerschicht auf Gleichmäßigkeit.

• Koordinatenmessgerät (CMM): Dieses Werkzeug stellt sicher, dass die Abmessungen der beschichteten Komponente präzise und innerhalb der erforderlichen Toleranzen sind.

Diese Inspektionsprozesse helfen zu überprüfen, ob die TBC korrekt aufgebracht wurde und den beabsichtigten Schutz in hochbelasteten Umgebungen bieten wird.

Schleifen und Polieren

Komponenten können nach dem Aufbringen der TBC einem Schleif- und Polierprozess unterzogen werden, um die endgültige Geometrie und Oberflächengüte zu erreichen. Diese Prozesse stellen sicher, dass die Komponente strenge Maßvorgaben erfüllt und die für Hochleistungsanwendungen notwendige glatte Oberfläche aufweist. Zum Beispiel ist die Präzisionsbearbeitung von Turbinenschaufeln und anderen Superlegierungskomponenten entscheidend für die Minimierung von Turbulenzen und die Maximierung der Effizienz in Gasturbinen.

Reparatur und Neu-Beschichtung

In Fällen, in denen die TBC-Beschichtung im Laufe der Zeit beschädigt oder abgenutzt ist, kann sie repariert oder neu aufgebracht werden. Die Neu-Beschichtung beinhaltet das Entfernen der beschädigten Schicht und das erneute Aufbringen einer frischen TBC, wodurch die Komponente auf ihre ursprüngliche Leistung zurückgesetzt wird. Techniken wie Hot Isostatic Pressing (HIP) können Mikrorisse oder Hohlräume reparieren, die sich im Laufe der Zeit entwickeln, und sicherstellen, dass die Komponente ihre Integrität während nachfolgender Betriebszyklen beibehält.

Prüfung und Inspektion für TBC-beschichtete Komponenten

Um die Haltbarkeit und Funktionalität von TBC-beschichteten Komponenten sicherzustellen, durchlaufen sie verschiedene Prüf- und Inspektionsverfahren. Diese Tests simulieren reale Betriebsbedingungen und bewerten die Wirksamkeit der Beschichtung beim Zyklentesten.

Thermisches Zyklisieren ist einer der kritischsten Tests für TBCs, da er die Fähigkeit der Beschichtung bewertet, schnellen Temperaturschwankungen standzuhalten. Komponenten werden Heiz- und Kühlzyklen ausgesetzt, um die thermischen Belastungen zu simulieren, die in Triebwerken und Turbinen während des Betriebs auftreten. Dieser Test hilft bei der Bewertung der thermischen Stabilität, ähnlich wie Hochtemperaturlegierungen auf Langzeitleistung unter extremen Bedingungen getestet werden. Durch die Nachbildung von Temperaturschwankungen, ähnlich wie bei thermischen Zyklustests an Superlegierungskomponenten, kann die Beständigkeit der Beschichtung gegen Abplatzen und Delamination bewertet werden.

Hochtemperatur-Oxidationstests

Oxidationsbeständigkeit ist ein wichtiger Leistungsindikator für TBCs. Komponenten werden hohen Temperaturen in einer oxidierenden Umgebung ausgesetzt, um zu messen, wie gut die Beschichtung die darunterliegende Legierung vor Oxidation schützt. Dies ist entscheidend für Komponenten, die in Umgebungen arbeiten, in denen oxidative Schäden die Materialeigenschaften verschlechtern können. Ähnlich wie bei Oxidationstests für einkristalline Superlegierungen stellt die Oxidationsbeständigkeit die Langlebigkeit der Komponente unter Hochtemperaturbedingungen sicher. TBC-Beschichtungen müssen die Oberflächenintegrität der Legierung bewahren, ähnlich wie Materialtests dazu beitragen, die Haltbarkeit von Superlegierungsteilen unter rauen Bedingungen sicherzustellen.

Kriechbeständigkeitstests

Kriechbeständigkeit ist bedeutsam für Komponenten, die über längere Zeit bei hohen Temperaturen arbeiten. Beim Testen wird die Komponente hoher Temperatur und mechanischer Belastung ausgesetzt, um die Fähigkeit der Beschichtung zu bewerten, ihre strukturelle Integrität über die Zeit beizubehalten. Dieser Prozess ist entscheidend für die Bewertung des Kriechverhaltens von Superlegierungen, da Beschichtungen die Kriechbeständigkeit von Turbinen- und Triebwerkskomponenten erheblich verbessern. Kriechbeständigkeitstests helfen auch, reale Bedingungen zu simulieren, denen Superlegierungskomponenten ausgesetzt sind, und stellen sicher, dass TBCs trotz extremer Betriebsbelastungen intakt bleiben.

Dimensions- und Beschichtungsdickenmessung

Die Beschichtungsdicke ist entscheidend für einen ausreichenden Schutz und optimale Leistung. CMMs (Koordinatenmessgeräte) und andere präzise Messinstrumente stellen sicher, dass die Beschichtungsdicke den Spezifikationen entspricht. Dies ist wesentlich, um zu gewährleisten, dass die TBC gleichmäßigen Schutz bietet, ohne übermäßige Aufbauung. Die Präzisionsmessung der Beschichtungsdicke stellt sicher, dass die Teile strenge Toleranzen und Leistungsanforderungen erfüllen, und gewährleistet, dass TBCs eine effektive Wärmedämmung bieten, während sie die mechanischen Eigenschaften der darunterliegenden Legierungen beibehalten.

Industrieanwendungen von TBC-beschichteten Hochtemperaturlegierungsbauteilen

TBCs (Thermische Barrierebeschichtungen) werden in verschiedenen Industrien eingesetzt, um Hochtemperaturlegierungsbauteile vor den schädlichen Auswirkungen extremer Hitze zu schützen. Nachfolgend sind einige der kritischen Anwendungen aufgeführt:

Luft- und Raumfahrt

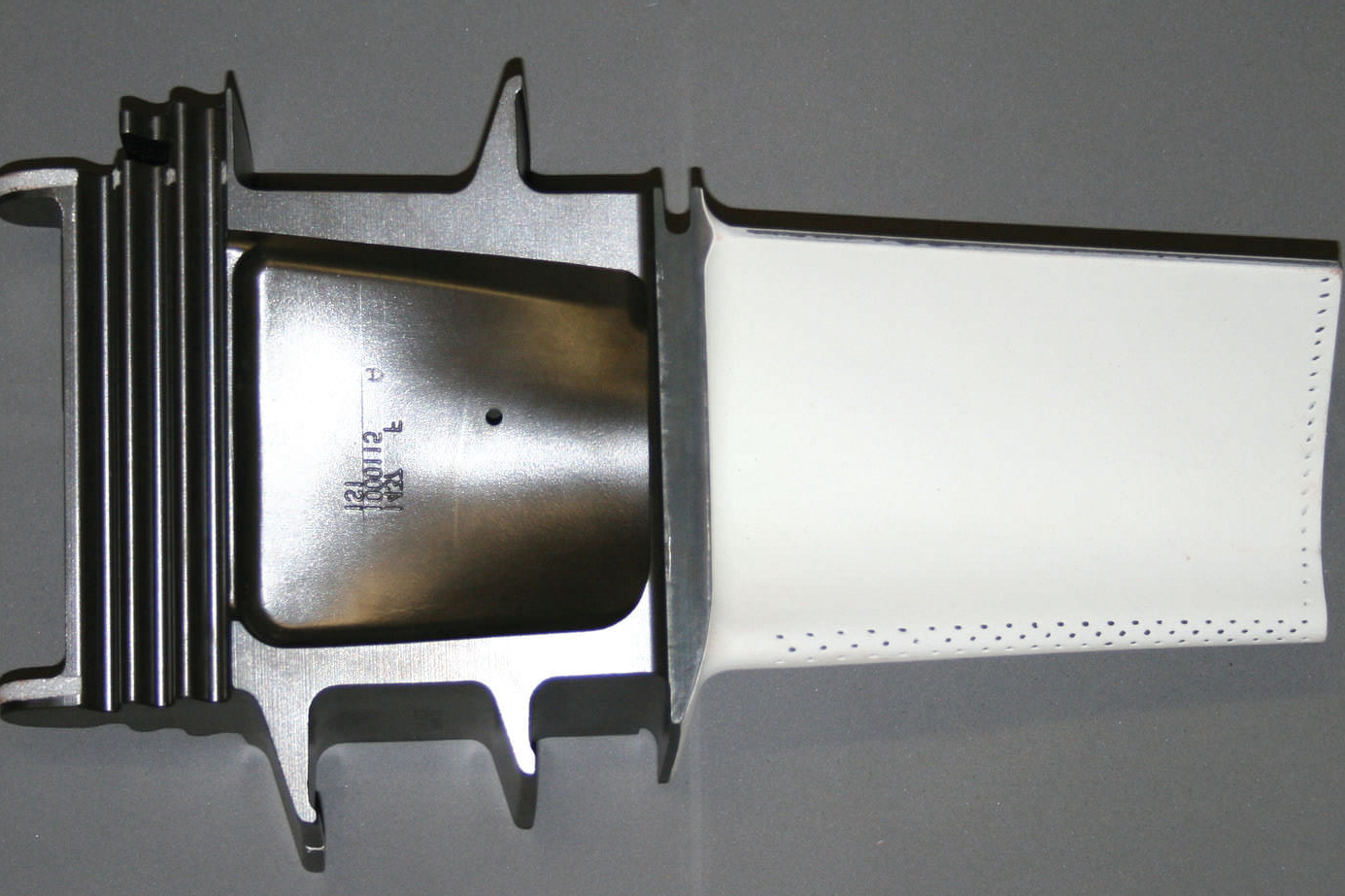

In der Luft- und Raumfahrtindustrie schützen TBCs Turbinenschaufeln, Brennkammern und andere Triebwerkskomponenten. Die hohe thermische Beständigkeit von TBCs hilft, die Triebwerkseffizienz zu verbessern und die Lebensdauer dieser Komponenten zu verlängern. Insbesondere mit TBCs beschichtete Inconel- und CMSX-Legierungen können den extremen Temperaturen in Strahltriebwerken standhalten und sorgen so für Zuverlässigkeit und reduzierte Wartungskosten. TBCs sind entscheidend für den Schutz von Hochleistungskomponenten in Superlegierungs-Strahltriebwerken.

Energieerzeugung

Gasturbinen, die in der Energieerzeugung eingesetzt werden, profitieren von TBCs, die Komponenten wie Turbinenschaufeln und Brennkammerauskleidungen vor Hochtemperaturdegradation schützen. TBC-Beschichtungen verbessern die Turbineneffizienz, indem sie es der Turbine ermöglichen, bei höheren Temperaturen zu arbeiten, ohne die Lebensdauer der Komponenten zu beeinträchtigen. Die Beschichtungen steigern die Gesamteffizienz von Komponenten wie Superlegierungs-Wärmetauscherteilen und gewährleisten optimale Leistung auch unter extremen thermischen Bedingungen.

Automobil und Marine

Turbolader und Abgassysteme in Automobil- und Marinetriebwerken sind hohen thermischen Belastungen ausgesetzt, was sie zu idealen Kandidaten für TBC-Anwendungen macht. TBCs helfen, Verschleiß und thermische Ermüdung in diesen Komponenten zu verhindern, verbessern die Leistung und verlängern die Wartungsintervalle. Die Beschichtungen schützen Komponenten wie Superlegierungs-Abgassystemteile und Marineantriebssysteme.

Chemie und Petrochemie

TBCs werden auch in der chemischen und petrochemischen Industrie eingesetzt, um Reaktorkomponenten, Ventile und Wärmetauscher vor thermischer und chemischer Degradation zu schützen. Die Beschichtungen stellen sicher, dass diese Komponenten auch unter rauen Betriebsbedingungen funktionieren. Insbesondere helfen TBCs, die Integrität von nickelbasierten Destillationsanlagenmodulen und anderen kritischen Teilen in Chemieanlagen zu bewahren.

Verteidigung und Militär

TBCs schützen Hochleistungstriebwerkskomponenten, die in militärischen und Verteidigungssystemen eingesetzt werden. Die Fähigkeit, extremen Temperaturen standzuhalten und Oxidation zu verhindern, stellt sicher, dass militärische Ausrüstung in anspruchsvollen Umgebungen zuverlässig arbeitet. TBCs schützen Komponenten in Hochtemperaturlegierungs-Raketensystemen und luftfahrtqualifizierten militärischen Turbinentriebwerken.

FAQs

1. Wie verlängern TBCs die Lebensdauer von Hochtemperaturlegierungsbauteilen?

2. Welche Legierungstypen profitieren am meisten von TBCs in der Luft- und Raumfahrt?

3. Wie beeinflussen APS- und EB-PVD-TBC-Methoden die Legierungsleistung?

4. Welche Herausforderungen ergeben sich beim Aufbringen von TBCs auf komplexe Turbinenschaufelformen?

5. Wie wird die Wirksamkeit von TBCs auf Zuverlässigkeit unter Hochtemperaturbedingungen getestet?
