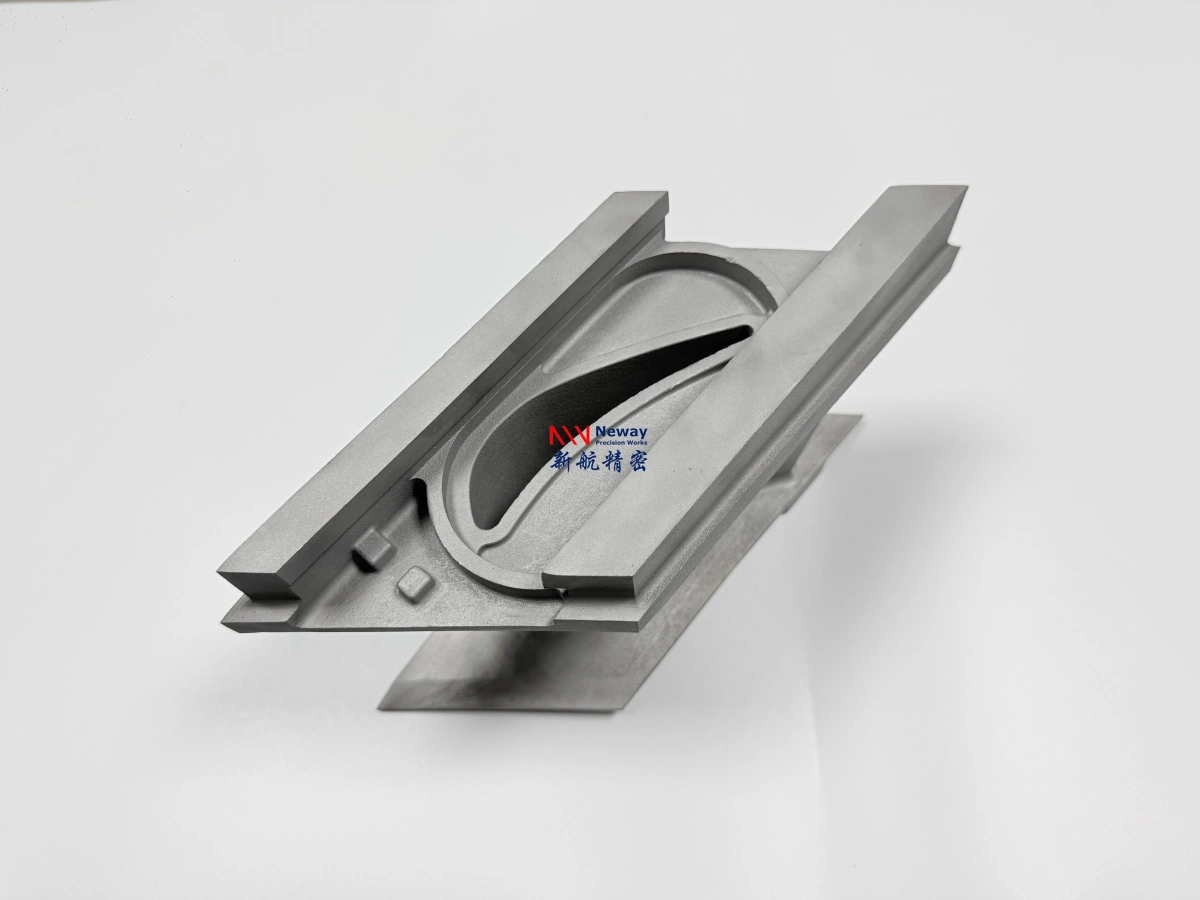

Processo de Fabricação para Componentes de Caminho de Gás Quente GE 9E / 9171E: Fundição, HIP, CNC, EDM, Furos de Resfriamento e TBC

Os componentes de caminho de gás quente GE 9E / 9171E operam em uma das áreas mais exigentes de uma turbina a gás industrial. Bicos, palhetas, palhetas guia, anéis de vedação, revestimentos de câmara de combustão, peças de transição e escudos térmicos são expostos a alta temperatura, oxidação, fluência, vibração, erosão e ciclos térmicos repetidos. Para estas peças, o processo de fabricação deve controlar não apenas a forma e o tamanho, mas também a integridade da liga, a estrutura do grão, as características de resfriamento, a qualidade do revestimento e os registros de inspeção final.

A NewayAeroTech suporta a fabricação personalizada de componentes de caminho de gás quente de turbinas a gás tipo GE 9E, classe 9171E e classe E através de rotas integradas de fabricação de superligas. Dependendo do tipo de peça e das condições de serviço, podemos combinar Fundição por Investimento a Vácuo, Fundição de Cristal Equiaxial, Fundição Direcional de Superliga, Fundição de Cristal Único, HIP, tratamento térmico, usinagem CNC, EDM, perfuração de furos profundos, TBC, soldagem e inspeção final.

Este artigo explica a rota de fabricação típica para peças de caminho de gás quente GE 9E / 9171E, incluindo seleção de processo, fundição ou forjamento, HIP, tratamento térmico, usinagem CNC, furos de resfriamento por EDM, revestimento, inspeção de qualidade e informações de cotação necessárias para os compradores.

Etapa 1: Revisar a Função da Peça GE 9E / 9171E e as Condições de Serviço

O processo de fabricação deve começar com a função da peça. Um bico de 1º estágio, uma palheta de 1º estágio, uma palheta de 2º estágio, um segmento de anel de vedação, um revestimento de câmara de combustão e uma peça de transição podem todos pertencer ao caminho de gás quente, mas não possuem os mesmos requisitos de tensão, temperatura, revestimento, resfriamento e montagem. A fabricação da rota de processo errada pode aumentar o risco de trincas, distorção, oxidação prematura, falha do revestimento ou ajuste inadequado na montagem.

Para peças de turbina tipo GE 9E, a equipe de engenharia deve revisar o modelo da turbina, o estágio da peça, o grau do material, a temperatura de operação, a exposição ao caminho de gás, a direção da carga, a estrutura de resfriamento, o requisito de revestimento e o nível de inspeção. Esta revisão determina se a peça deve ser fundida, forjada, usinada a partir de tarugo, fabricada por processos aditivos ou produzida usando uma rota híbrida.

Etapa 2: Selecionar a Rota de Fabricação de Superliga

Os componentes de caminho de gás quente GE 9E / 9171E podem ser fabricados usando diferentes processos dependendo da geometria e das condições de serviço. Bicos e palhetas guia são frequentemente produzidos por fundição por investimento porque possuem perfis aerodinâmicos complexos e plataformas integradas. Palhetas e lâminas podem exigir fundição equiaxial, direcional ou de cristal único dependendo do estágio e dos requisitos de fluência. Componentes relacionados ao rotor ou do tipo disco podem exigir forjamento ou metalurgia do pó em vez de fundição convencional.

A NewayAeroTech suporta a fabricação de Fundição de Superligas, Forjamento de Precisão de Superliga e Disco de Turbina por Metalurgia do Pó para diferentes tipos de componentes de turbina. A rota correta deve ser selecionada antes do início da ferramentaria, sobremedida de usinagem, tratamento térmico, revestimento e planejamento de inspeção.

Etapa 3: Criar o Branco de Fundição ou Forjamento

A etapa de fabricação do branco determina a base da qualidade final da peça. Para bicos, palhetas e palhetas fundidos, o design do molde, a precisão do modelo de cera, a qualidade da carcaça, a fusão da liga, o controle de vazamento, a solidificação, a estrutura do grão e a taxa de resfriamento afetam o desempenho final. Para peças forjadas ou de metalurgia do pó, a qualidade do tarugo, o controle de deformação, temperatura, pressão e histórico de tratamento térmico afetam as propriedades mecânicas.

Para fundições da seção quente GE 9E / 9171E, a fusão a vácuo e a fundição controlada são importantes porque as superligas de alta temperatura são sensíveis à oxidação, contaminação, retração e variação microestrutural. A rota de fundição deve considerar a espessura da parede, a forma aerodinâmica, as características da plataforma, a sobremedida de retração, a remoção do núcleo e a referência de usinagem CNC posterior.

Etapa 4: Aplicar HIP e Tratamento Térmico para Integridade da Superliga

Após a fundição, os componentes de caminho de gás quente GE 9E / 9171E frequentemente requerem pós-processamento para melhorar a integridade interna e o desempenho mecânico. A Prensagem Isostática a Quente (HIP) é usada para reduzir a porosidade interna e melhorar a densidade em fundições críticas de superligas. Isso é especialmente importante para peças expostas à fadiga térmica, fluência e carregamento cíclico.

O Tratamento Térmico é usado para otimizar a microestrutura, estabilizar dimensões, melhorar a resistência e preparar a liga para o serviço. Para superligas à base de níquel, os parâmetros de tratamento térmico influenciam a distribuição de precipitados, resistência à fluência, comportamento de fadiga e estabilidade térmica de longo prazo. O tratamento térmico deve ser selecionado de acordo com o grau da liga, estrutura de fundição, função da peça e especificação do cliente.

Etapa 5: Usinagem CNC da Raiz, Plataforma, Anel de Vedação e Superfícies de Vedação

A maioria dos componentes de caminho de gás quente GE 9E / 9171E fundidos requer usinagem CNC após a fundição e o tratamento térmico. Superfícies de montagem de bicos, raízes de palhetas, plataformas de lâminas, características de anéis de vedação, faces de vedação, furos para parafusos, superfícies de referência e áreas de contato devem ser usinadas para atender aos requisitos de montagem e inspeção. A precisão no estado de fundição geralmente não é suficiente para interfaces críticas.

A NewayAeroTech fornece Usinagem CNC de Superligas para fundições de alta temperatura e componentes forjados. Para peças de turbina a gás, a usinagem deve ser planejada juntamente com a sobremedida de fundição e a referência de inspeção. Uma estratégia de referência inadequada pode causar deslocamento geométrico entre o perfil aerodinâmico fundido, a raiz usinada e as superfícies finais de montagem.

Etapa 6: EDM e Perfuração de Furos Profundos para Furos de Resfriamento e Passagens Internas

Os furos de resfriamento são uma das características de fabricação mais importantes em palhetas de turbina, lâminas, bicos e palhetas guia. Essas características ajudam a gerenciar a temperatura do metal durante a operação de turbinas a gás de alta temperatura. Para componentes de seção quente da classe GE 9E, a geometria dos furos de resfriamento pode incluir furos angulares, furos de resfriamento por filme, características de resfriamento turbulado, canais internos e fendas estreitas.

Como as superligas à base de níquel são difíceis de usinar, a perfuração convencional pode não ser adequada para todas as características de resfriamento. A Usinagem por Descarga Elétrica (EDM) pode produzir pequenos furos, fendas complexas e características internas difíceis em superligas duras. A Perfuração de Furos Profundos em Superligas pode ser usada para passagens internas longas e retas quando a geometria da peça permitir.

Etapa 7: TBC, MCrAlY, Al-Si e Tratamento de Superfície Resistente ao Desgaste

A proteção superficial é crítica para componentes de caminho de gás quente GE 9E / 9171E. O sistema de revestimento deve ser selecionado de acordo com a liga, zona de temperatura, exposição ao caminho de gás, risco de oxidação e condição de desgaste. Para superfícies aerodinâmicas de alta temperatura, o Revestimento de Barreira Térmica (TBC) pode ajudar a reduzir a exposição térmica ao metal base. Revestimentos de ligação MCrAlY podem melhorar a resistência à oxidação e suportar a adesão do revestimento cerâmico.

Para bicos e palhetas guia selecionados, pode ser usado revestimento protetor Al-Si ou outros sistemas de superfície resistentes à oxidação. Para anéis de vedação, regiões de entalhe em Z, faces de vedação e áreas de contato de desgaste, a Soldagem de Superliga ou processamento de revestimento duro pode ser necessário para melhorar a resistência ao desgaste. A espessura do revestimento e a sobremedida de revestimento duro devem ser consideradas antes da usinagem final e inspeção.

Etapa 8: Inspeção Final e Documentação de Qualidade

A inspeção final confirma se o componente de caminho de gás quente GE 9E / 9171E atende aos requisitos de desenho, material, dimensional, superficial, de revestimento e de documentação. Para bicos, palhetas, palhetas guia e anéis de vedação de superliga, a inspeção deve incluir tanto a verificação de fabricação quanto a avaliação de risco de serviço. Não é suficiente verificar apenas a forma externa.

A NewayAeroTech fornece Teste e Análise de Materiais para peças de ligas de alta temperatura. Dependendo dos requisitos do cliente, os relatórios podem incluir inspeção por MMC, comparação por varredura 3D, inspeção por raios-X, inspeção por TC, FPI, análise metalográfica, SEM/EDS, verificação de composição química, GDMS, ICP-OES, análise de carbono e enxofre, teste de tração, medição de espessura de revestimento e inspeção visual final.

Exemplo de Rota de Processo para Bicos e Palhetas de Turbina GE 9E / 9171E

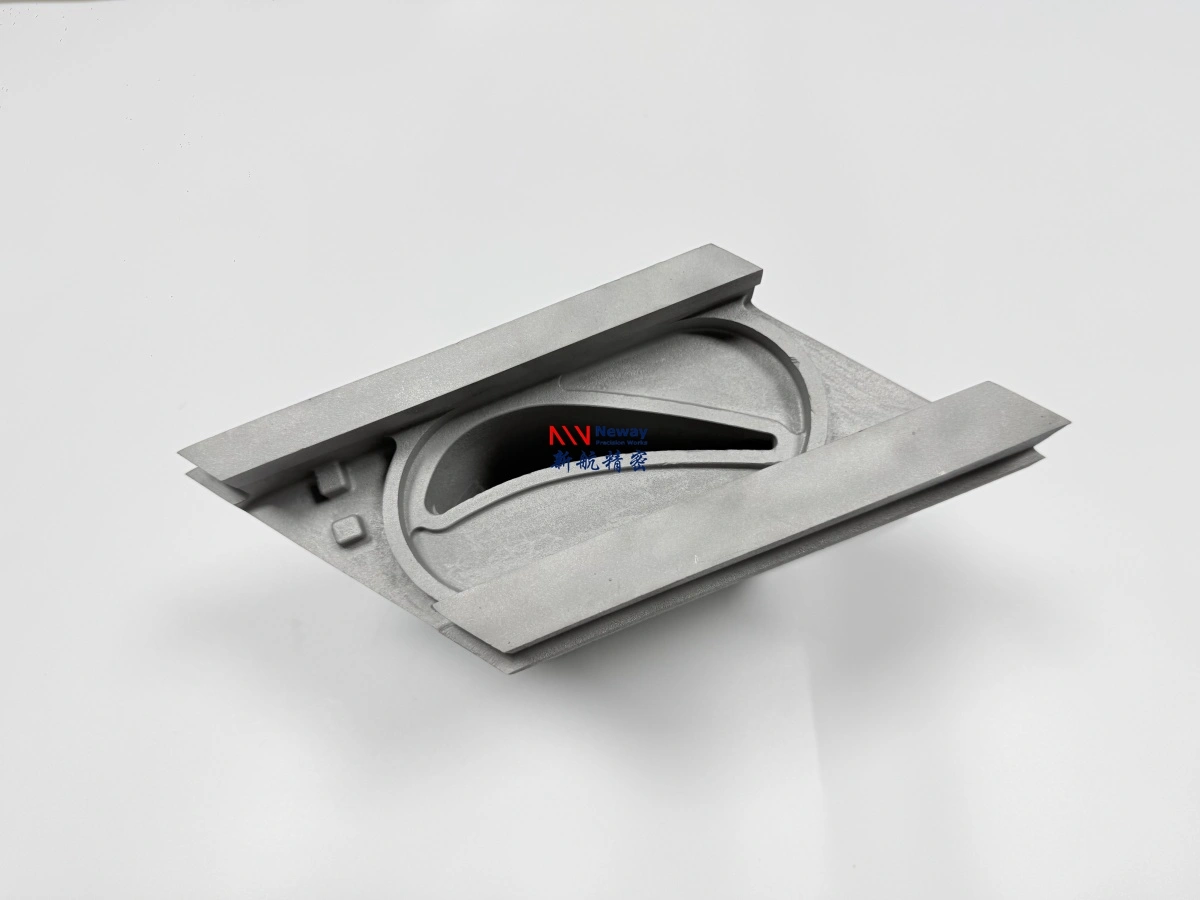

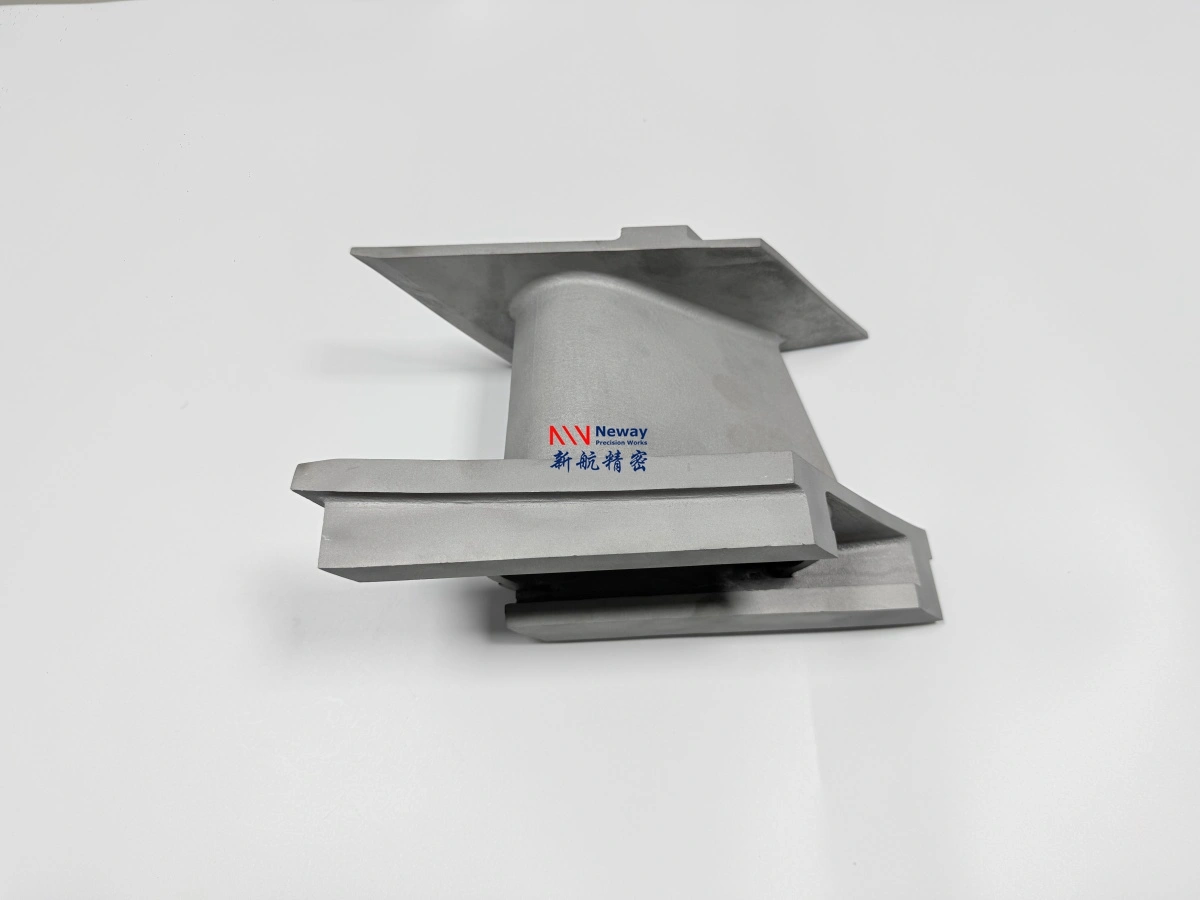

Um projeto típico de fabricação de bico de turbina da classe GE 9E pode começar a partir de um modelo CAD 3D, desenho 2D ou amostra de engenharia reversa. O processo pode incluir ferramentaria de modelo de cera, fundição por investimento a vácuo, tratamento térmico, usinagem CNC de superfícies de montagem, revestimento protetor, inspeção dimensional e documentação final. Se o bico incluir características internas ou requisitos rigorosos de perfil aerodinâmico, a inspeção por TC ou varredura 3D pode ser adicionada.

Um projeto de palheta ou lâmina de turbina pode exigir controle mais avançado. Dependendo do estágio e do material, a rota pode incluir fundição direcional ou de cristal único, HIP, tratamento térmico, usinagem da raiz, furos de resfriamento por EDM, revestimento TBC, usinagem do anel de vedação, soldagem de revestimento duro, FPI, inspeção por MMC e inspeção de revestimento. A rota deve ser personalizada com base na especificação real da peça, em vez de copiada de outro componente.

Suporte de Engenharia Reversa para Componentes Legados GE 9E / 9171E

Alguns projetos de peças de reposição GE 9E / 9171E começam com amostras desgastadas ou desenhos incompletos. Nesta situação, a engenharia reversa pode ser necessária antes da fabricação. No entanto, fazer engenharia reversa de uma peça de seção quente de turbina a gás não é apenas uma tarefa de digitalização. As áreas desgastadas devem ser distinguidas da geometria original, as superfícies funcionais devem ser identificadas e os requisitos de material, tratamento térmico, revestimento e inspeção devem ser reconstruídos ou confirmados.

Para componentes de caminho de gás quente, a engenharia reversa deve incluir inspeção de amostra, varredura 3D, verificação de material, análise de superfície funcional, planejamento de referência de usinagem, revisão de revestimento e avaliação de manufaturabilidade. Para peças com furos de resfriamento, perfis aerodinâmicos, anéis de vedação, características de entalhe em Z ou superfícies revestidas, a revisão de engenharia antes da ferramentaria pode reduzir o risco de produção e melhorar o ajuste final na montagem.

Quais Informações São Necessárias para Cotar Componentes de Caminho de Gás Quente GE 9E / 9171E?

Para cotar com precisão componentes de caminho de gás quente GE 9E / 9171E, o fornecedor deve entender a função do componente, quadro da turbina, requisito de material, geometria, rota de processo, pós-processamento, revestimento, nível de inspeção e cronograma de entrega. Uma palheta de turbina com furos de resfriamento e revestimento TBC requer uma estrutura de cotação diferente de um bico estático, segmento de anel de vedação ou revestimento de câmara de combustão.

Para uma cotação mais rápida, forneça as seguintes informações:

Modelo da turbina ou aplicação, como GE 9E, 9171E, turbina a gás classe E ou plataforma equivalente

Nome da peça e estágio, como bico de 1º estágio, palheta de 1º estágio, bico de 2º estágio, palheta de 3º estágio, anel de vedação, revestimento de câmara de combustão, peça de transição ou escudo térmico

Modelo CAD 3D, preferencialmente STEP, X_T, IGS ou outro formato editável

Desenho 2D com tolerâncias, requisitos de referência, notas de furos de resfriamento, requisitos de revestimento e padrões de inspeção

Grau de material necessário, como Inconel 713C, Inconel 738LC, CMSX-4, Rene N5, Nimonic 90, Stellite 6B, Hastelloy X ou outra superliga

Rota de fabricação necessária, como fundição por investimento a vácuo, fundição equiaxial, fundição direcional, fundição de cristal único, forjamento de precisão, metalurgia do pó, usinagem CNC, EDM ou perfuração de furos profundos

Pós-processamento necessário, como HIP, tratamento térmico, TBC, revestimento de ligação MCrAlY, revestimento Al-Si, soldagem de revestimento duro, revestimento resistente à oxidação ou acabamento superficial

Requisitos de inspeção, como relatório de MMC, FAI, raios-X, TC, FPI, metalografia, SEM, análise química, teste de tração, inspeção de revestimento ou verificação de fluxo

Quantidade para validação de protótipo, peças de reposição para parada, fabricação de reposição ou pedido de produção repetida

Cronograma de entrega alvo e destino de envio

Por Que Escolher a NewayAeroTech para Fabricação de Componentes de Caminho de Gás Quente GE 9E / 9171E?

A fabricação de componentes de caminho de gás quente GE 9E / 9171E requer uma cadeia de processo integrada. Um bico, palheta, palheta guia, anel de vedação ou componente de combustão bem-sucedido depende da seleção de superliga, qualidade de fundição, HIP, tratamento térmico, controle de referência CNC, precisão de furos de resfriamento por EDM, desempenho do revestimento e documentação de inspeção. Se essas etapas forem tratadas separadamente sem coordenação de engenharia, os riscos dimensionais e metalúrgicos podem aumentar.

A NewayAeroTech suporta a fabricação de componentes de ligas de alta temperatura desde o planejamento do processo até a inspeção final. Podemos ajudar a avaliar a seleção de materiais, método de fundição, pós-processamento, sobremedida de usinagem, fabricação de furos de resfriamento, estratégia de revestimento e relatórios de qualidade de acordo com desenhos, amostras, especificações e requisitos de aplicação do cliente. Nossas capacidades suportam geração de energia, aeroespacial, energia, marítimo, óleo e gás e outras aplicações industriais de alta temperatura.

Os nomes GE 9E e 9171E são usados apenas para descrever requisitos de aplicação de quadro de turbina. A NewayAeroTech foca na fabricação personalizada de componentes de superliga de acordo com desenhos, amostras, especificações e requisitos de projeto fornecidos pelo cliente.

Perguntas Frequentes (FAQ)

1. Quais peças de turbina a gás GE 9E / 9171E podem ser fabricadas sob medida a partir de superligas?

2. Qual processo de fabricação é adequado para bicos, palhetas e palhetas guia de turbina GE 9E?

3. Quais materiais são usados para componentes de caminho de gás quente GE 9E?

4. Como os furos de resfriamento, superfícies de revestimento e áreas de desgaste são fabricados em palhetas de turbina GE 9E?

5. Quais relatórios de inspeção são necessários para componentes de seção quente de reposição GE 9E / 9171E?
