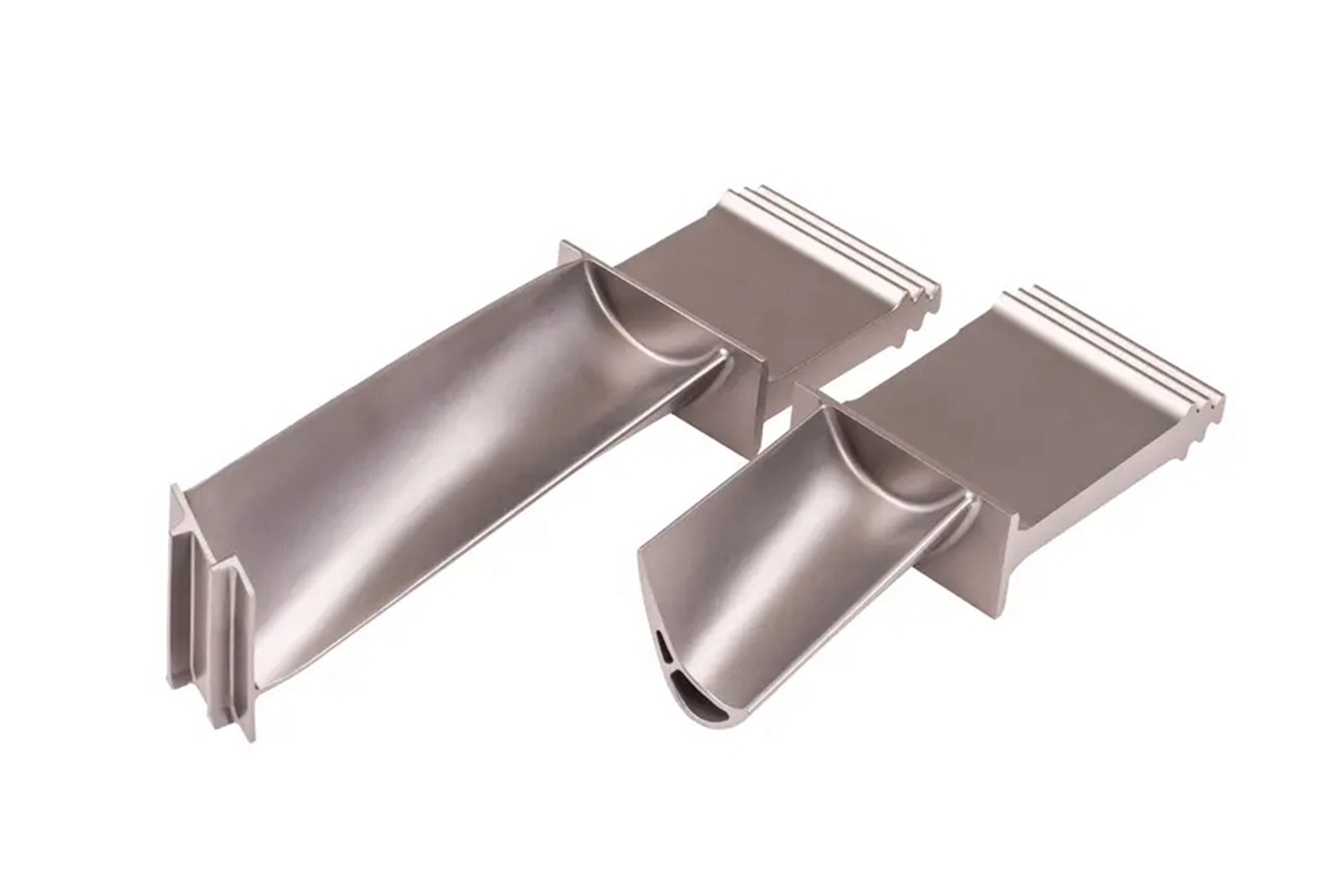

Superlegierungsgussstücke: Service für heißisostatisches Pressen (HIP)

Warum HIP für Superlegierungsgussstücke unverzichtbar ist

HIP verbessert die mechanische Integrität erheblich, indem es Gussporen entfernt und Mikrorisse innerhalb der Superlegierungsmatrix heilt.

• Beseitigt innere Porosität und Mikrolunker, die durch komplexe Geometrien und Abkühlung während des Vakuum-Feingießens entstehen

• Verbessert die Ermüdungsbeständigkeit durch Homogenisierung der Korngrenzen und Verringerung interner Spannungskonzentrationen

• Verlängert die Kriechlebensdauer für rotierende und statisch belastete Hochtemperaturkomponenten

• **Ermöglicht Schweiß- und CNC-Bearbeitungs-Nachprozesse mit stabilem Materialverhalten

HIP wird oft nach dem Gießen und vor der finalen Wärmebehandlung oder Oberflächenbeschichtung durchgeführt.

Häufig mittels HIP behandelte Superlegierungen

Legierungen werden basierend auf den Materialspezifikationen des OEM und den Anwendungslastprofilen einer HIP-Behandlung unterzogen.

Fallstudie: HIP von CMSX-4-Gussstücken für Schaufeln der ersten Stufe

Projekthintergrund

Ein Turbinen-OEM reichte eine Charge von 120 einkristallinen CMSX-4-Schaufeln zur HIP-Behandlung nach dem Feingießen ein. Das HIP-Verfahren wurde bei 1260 °C, 140 MPa über 4 Stunden in inertem Gas durchgeführt. Die Gefügeanalyse zeigte einen Porenschluss von >98 % und eine Verlängerung der Ermüdungslebensdauer um das 2,5-Fache gegenüber der Basisleistung.

Typische HIP-behandelte Bauteilmodelle und Anwendungen

Alle Bauteile bestanden nach der HIP-Behandlung die Röntgen-, REM- und KMG-Maßprüfungen.

Durch HIP bei Superlegierungsgussstücken adressierte Herausforderungen

1. Beseitigung von Mikrolunkern verbessert die Ultraschallprüfbarkeit und die Leistung bei hoher Zyklusfestigkeit

2. Innere Hohlräume und Kavitäten werden unter einem Gasdruck von 100–200 MPa vollständig verdichtet

3. Poren in Schweißnähten aus der Schaufelreparatur werden vor der CNC-Profilierung geschlossen

4. Reduzierung der Anisotropie in isotropen Teilen erhöht die Maßhaltigkeit nach der Bearbeitung

5. Verbesserte Haftfestigkeit von Beschichtungen aufgrund erhöhter Oberflächenstabilität und reduzierter Exposition gegenüber Oxideinschlüssen

HIP-Prozessparameter und Vorteile

1. Temperaturen bis zu 1300 °C ermöglichen die Kornheilung in hoch Gamma-Prime-Legierungen ohne Phasenverzerrung

2. Drücke zwischen 100–200 MPa in Argon ermöglichen eine vollständige Verdichtung über Fuß, Deckband und Kühlkavitäten hinweg

3. Zyklusdauern von 2–6 Stunden hängen von der Wandstärke des Gussstücks und der Legierungschemie ab

4. Ermüdungslebensdauer um das 2–3-Fache erhöht bei Turbinenschaufeln und Tragflügelprofilen, die zyklischen thermischen Belastungen ausgesetzt sind

5. Gefügeverfeinerung nach dem HIP bestätigt durch REM und Lichtmikroskopie innerhalb der Akzeptanzgrenzen von AMS 2774

Ergebnisse und Verifizierung

HIP-Durchführung

Die Gussstücke wurden in Argon bei 1260 °C und 140 MPa über 4 Stunden HIP-behandelt. Die Abkühlraten wurden unter 10 °C/min gehalten, um Rissbildung zu vermeiden.

Nachbearbeitung nach dem HIP

Die Teile wurden gemäß AMS 5662 oder OEM-Spezifikation einer Wärmebehandlung unterzogen. Darauf folgte die finale CNC-Bearbeitung und optional eine TBC-Beschichtung, je nach Anforderungen des Turbinensystems.

Inspektion

Röntgenprüfung bestätigte die vollständige Entfernung von Porosität. Die KMG-Inspektion validierte die Einhaltung enger Toleranzen. Die REM-Analyse zeigte keine Rissbildung, eine einheitliche dendritische Struktur und wiederhergestellte Korngrenzen.

Häufig gestellte Fragen (FAQs)

1. Welche Superlegierungsgüten profitieren am meisten von der HIP-Bearbeitung?

2. Wie verbessert HIP die Ermüdungs- und Kriechlebensdauer bei Gussstücken?

3. Kann HIP mit Schweißen und CNC-Bearbeitung kombiniert werden?

4. Welche Inspektionen nach dem HIP sind bei Luftfahrtteilen Standard?

5. Ist HIP für einkristalline oder isotrope Turbinenkomponenten geeignet?
