Herstellung von metallischen Hitzeschilden aus Inconel 738LC für Gasturbinen des Typs SGT5-4000F

Metallische Hitzeschilde aus Inconel 738LC, auch als MHS-Kacheln oder Metallkacheln bezeichnet, sind kritische austauschbare Komponenten im Heißgasbereich, die in schweren Gasturbinen wie dem SGT5-4000F eingesetzt werden. Diese Teile arbeiten in der Nähe der Verbrennungs- und Heißgasumgebung, wo hohe Temperaturen, Oxidation, thermische Zyklen, Vibrationen und Maßhaltigkeit gleichzeitig kontrolliert werden müssen.

Für Wartungsteams von Gasturbinen, Kraftwerksbetreiber und Ingenieure für die Beschaffung von Ersatzteilen sind MHS-Kacheln keine einfachen Blechabdeckungen. Es handelt sich um konstruierte Superlegierungs-Bauteile, die über einen kontrollierten Fertigungsweg hergestellt werden, der Vakuumguss, Wärmebehandlung, CNC-Bearbeitung, EDM, thermische Barrierbeschichtung und abschließende Inspektion umfassen kann.

Bei NewayAeroTech wird die Herstellung von metallischen Hitzeschilden aus Inconel 738LC typischerweise als integrierter Prozess und nicht als einzelne Operation geplant. Das Ziel ist die Produktion von nahezu formnahen Bauteilen für den Heißgasbereich mit stabiler Geometrie, präzisen Installationsschnittstellen, zuverlässiger Beschichtungshaftung und Inspektionsunterlagen, die für anspruchsvolle Reparatur- und Austauschprogramme von Gasturbinen geeignet sind.

Was ist die Gasturbine SGT5-4000F?

Die SGT5-4000F ist eine F-Klasse-Schwerlast-Gasturbinenplattform, die weitgehend mit großangelegter Stromerzeugung, GuD-Kraftwerken (Gas-und-Dampf) und langandauerndem Hochlastbetrieb verbunden ist. In diesen Anwendungen müssen Komponenten im Heißgasbereich hohen Gastemperaturen, wiederholten thermischen Zyklen, Oxidation und mechanischer Belastung über längere Wartungsintervalle widerstehen.

Da die Maschine in der energieversorgenden Großproduktion eingesetzt wird, beeinflusst die Zuverlässigkeit des Heißgasbereichs direkt die Anlagenverfügbarkeit, Wartungskosten, Stillstandsplanung und den Ersatzteilbestand. Komponenten wie Brennkammerauskleidungen, Übergangsstücke, Leitschaufeln, Laufschaufeln, Dichtsegmente und metallische Hitzeschilde sind schweren Betriebsbedingungen ausgesetzt und erfordern oft geplante Inspektionen oder Austausche.

Beim SGT5-4000F sind metallische Hitzeschilde Teil des Schutzsystems für den Heißgasbereich. Ihre Aufgabe besteht darin, die darunterliegende Struktur der Verbrennung oder des Heißgaswegs vor direkter thermischer Belastung zu schützen und dabei während des Betriebs Passform, Abdichtung und mechanische Stabilität aufrechtzuerhalten.

Welche Funktion haben metallische Hitzeschilde in F-Klasse-Gasturbinen?

Metallische Hitzeschilde sind Schutzkacheln, die in Hochtemperaturzonen der Gasturbine installiert werden. Sie helfen dabei, heiße Verbrennungsgase von der Basisstruktur zu isolieren und die thermische Belastung der umgebenden Komponenten zu reduzieren.

Im praktischen Betrieb von Gasturbinen erfüllen MHS-Kacheln mehrere Funktionen:

• Schutz der Trägerstruktur vor direkter Exposition gegenüber heißen Gasen

• Hilfe bei der Steuerung des lokalen Wärmeflusses in Bereichen der Verbrennung und des Heißgaswegs

• Reduzierung des Risikos von Oxidation und thermischer Ermüdung an geschützten Strukturen

• Bereitstellung von austauschbaren Verschleiß- und Hitzeschutzoberflächen während der Wartung

• Unterstützung langer Betriebsintervalle in Kombination mit geeigneter Beschichtung und Inspektionskontrolle

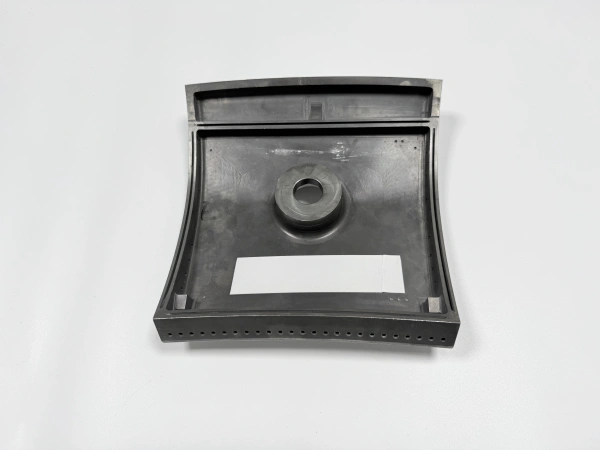

Die Geometrie eines metallischen Hitzeschilds kann gekrümmte gaszugewandte Oberflächen, lokale Rippen, Befestigungsmerkmale, tragende Strukturen auf der Rückseite, Schlitze, Bohrungen, Dichtkanten und beschichtungskontrollierte Flächen umfassen. Diese Kombination macht das Bauteil schwierig allein durch einfache Bearbeitung herzustellen, insbesondere wenn das Material eine hochtemperaturbeständige Nickelbasis-Superlegierung ist.

Warum Inconel 738LC für metallische Hitzeschilde verwendet wird

Inconel 738LC ist eine nickelbasierte Guss-Superlegierung, die häufig für statische Hochtemperaturkomponenten im Heißgasbereich verwendet wird. Im Vergleich zu universellen Nickellegierungen bietet IN738LC eine starke Kombination aus Hochtemperaturfestigkeit, Oxidationsbeständigkeit, Heißkorrosionsbeständigkeit und mikrostruktureller Stabilität in anspruchsvollen Gasturbinenumgebungen.

Für metallische Hitzeschilde ist IN738LC attraktiv, da das Bauteil thermischer Belastung widerstehen muss und dabei Form und strukturelle Integrität bewahren muss. Das Teil ist nicht nur Temperatur ausgesetzt; es erfährt auch thermische Gradienten, wiederholte Start-Stopp-Zyklen, beschichtungsbedingte Spannungen und lokale mechanische Zwänge durch Installationshardware.

NewayAeroTech unterstützt die Fertigung von Inconel-Legierungen für Hochtemperaturkomponenten, bei denen Gussqualität, Bearbeitungsgenauigkeit, Nachbearbeitung und Inspektion gemeinsam betrachtet werden müssen. Für ein breiteres Spektrum an nickelbasierten und kobaltbasierten Werkstoffen für den Heißgasbereich deckt unsere Fertigungskapazität für Superlegierungen Vakuumguss- und Nachbearbeitungswege für kundenspezifische Hochtemperaturlegierungsteile ab.

Inconel 738LC im Vergleich zu anderen Superlegierungen für Heißgasteile

Die Materialauswahl für Gasturbinen-Hitzeschilde hängt von Temperatur, Belastungszustand, Teilegeometrie, Gussverfahren, Beschichtungssystem und Reparaturstrategie ab. IN738LC wird oft für gegossene statische Komponenten ausgewählt, ist aber nicht die einzige Superlegierung, die in Programmen für den Heißgasbereich von Gasturbinen verwendet wird.

Inconel 718 und Inconel 625 sind weit verbreitete Nickellegierungen, werden jedoch meist für unterschiedliche Temperaturbereiche und Fertigungsanforderungen ausgewählt. Inconel 718 ist fest und wird häufig für Luft- und Raumfahrt- sowie Industriekomponenten verwendet, ist jedoch im Allgemeinen nicht die erste Wahl für die heißesten statischen Kacheln im Gasweg. Inconel 625 bietet Korrosions- und Oxidationsbeständigkeit, wird aber typischerweise in Anwendungen eingesetzt, bei denen sich die Temperatur- und Festigkeitsanforderungen von Heißgas-Gussteilen der IN738LC-Klasse unterscheiden.

Rene-Legierungen und Legierungen der CMSX-Serie sind ebenfalls mit Komponenten im Turbinen-Heißgasbereich verbunden. Rene-Legierungen können für Hochleistungsturbinenkomponenten verwendet werden, während CMSX-Materialien häufig mit Einkristall-Anwendungen verknüpft sind, bei denen Kriechbeständigkeit und Kristallorientierung kritisch sind. Für MHS-Kacheln unterscheidet sich die erforderliche Struktur üblicherweise von rotierenden Einkristall-Schaufeln, sodass isotrope nickelbasierte Gusslegierungen wie IN738LC ein praktischer Weg sein können.

Fertigungsweg für metallische Hitzeschilde aus Inconel 738LC

Ein vollständiger Fertigungsweg für metallische Hitzeschilde aus Inconel 738LC muss Gussmachbarkeit, Bearbeitungszugabe, Beschichtungsanforderungen, Inspektionszugang und finale Montagepassung ausbalancieren. Ein typischer Weg umfasst Vakuumguss für den nahezu formnahen Rohling, gefolgt von Wärmebehandlung, CNC-Bearbeitung, EDM, TBC-Beschichtung und abschließender Inspektion.

Der Fertigungsweg lässt sich wie folgt zusammenfassen:

1. Überprüfung des 3D-Modells, der 2D-Zeichnung, des Turbinenmodells, der Teilenummer und der Materialspezifikation

2. Planung der Gussrichtung, Bearbeitungszugabe, Beschichtungszugabe und des Inspektionsbezugs

3. Herstellung des Wachsmusters und der Keramikschale für den Vakuum-Feinguss

4. Guss des IN738LC-Hitzeschild-Rohlings unter kontrollierten Vakuumbedingungen

5. Durchführung der Wärmebehandlung gemäß dem erforderlichen Materialzustand

6. Bearbeitung von Bezugsflächen, Installationsflächen, Bohrungen, Dichtkanten und Schnittstellenmerkmalen

7. Einsatz von EDM für lokale Schlitze, kleine Bohrungen, schmale Merkmale und geometrisch schwer zugängliche Bereiche

8. Auftragen einer thermischen Barrierbeschichtung zur Reduzierung der thermischen Belastung des Grundmaterials

9. Inspektion von Maßen, Rissen, inneren Fehlern, Beschichtungsqualität, Kanten, Bohrungen und dem endgültigen Erscheinungsbild

10. Erstellung der Lieferdokumente gemäß den Qualitäts- und Wartungsanforderungen des Kunden

Vakuumguss für nahezu formnahe MHS-Kacheln

Vakuumguss wird verwendet, um den nahezu formnahen Rohling für metallische Hitzeschilde aus IN738LC herzustellen. Dies ist wichtig, da die Geometrie von MHS-Kacheln oft gekrümmte gaszugewandte Oberflächen, Rippen auf der Rückseite, lokale Vorsprünge, verstärkte Kanten und Dünnwandbereiche umfasst, die eine vollständige Bearbeitung aus massivem Block ineffizient wäre.

Für statische Hitzeschildkomponenten von Gasturbinen wird Guss mit isotropem Kristallgefüge häufig in Betracht gezogen, wenn das Teil keine gerichtete Erstarrung oder Einkristallstruktur erfordert. Dieser Weg kann komplexe Gussgeometrien unterstützen und ist gleichzeitig besser für statische Schutzkomponenten geeignet als die fortschrittliche Herstellung von Einkristallschaufeln.

NewayAeroTech bietet zudem Speziallegierungsguss für Hochtemperaturlegierungsteile an, bei denen Materialkontrolle, Gussmachbarkeit und nachgelagerte Bearbeitung gemeinsam bewertet werden müssen. Bei Hitzeschilden aus IN738LC sollte die Gussplanung Schrumpfung, Wandstärke, Rippengeometrie, Gussbezug, Bearbeitungszugabe und Stabilität der Keramikschale berücksichtigen.

Wärmebehandlung zur Steuerung von Gefüge und Leistung

Nach dem Guss können metallische Hitzeschilde aus IN738LC eine Wärmebehandlung erfordern, um den spezifizierten Materialzustand zu erreichen und das Gefüge zu stabilisieren. Die Planung der Wärmebehandlung hängt vom Materialstandard des Kunden, den Zeichnungsanforderungen und den Erwartungen an den Service ab.

Wärmebehandlung von Superlegierungen ist wichtig, da Komponenten im Heißgasbereich während des Betriebs mechanische und thermische Stabilität bewahren müssen. Bei metallischen Hitzeschilden kann die Wärmebehandlung Ausscheidungshärtung, Spannungssteuerung und Leistungskonsistenz vor der finalen Bearbeitung und Beschichtung unterstützen.

Die Wärmebehandlung sollte mit dem gesamten Fertigungsprozess koordiniert werden. Wenn Bearbeitungs-, EDM- oder Beschichtungsvorgänge nach der Wärmebehandlung durchgeführt werden, muss die Prozessreihenfolge überprüft werden, um Verzug, unkontrollierte Eigenspannungen oder Oberflächenprobleme zu vermeiden, die die Endmontage oder die Beschichtungshaftung beeinträchtigen könnten.

CNC-Bearbeitung für Schnittstellengenauigkeit

Der Guss erzeugt den nahezu formnahen Rohling des Hitzeschilds, aber für Merkmale, die Montage und Funktion steuern, ist eine CNC-Bearbeitung erforderlich. Dazu können Montageflächen, Positionierbohrungen, Dichtkanten, Bezugsflächen, dickengesteuerte Bereiche und lokale Schnittstellen gehören, die mit der Turbinenhardware übereinstimmen müssen.

Da IN738LC eine schwer zerspanbare nickelbasierte Superlegierung ist, muss die Bearbeitung mit geeigneten Werkzeugen, Schnittparametern, Vorrichtungsstabilität und Inspektionskontrolle geplant werden. Übermäßige Schnittkräfte, schlechter Werkzeugzugang oder unzureichende Vorrichtungsunterstützung können die Kantenqualität und Maßgenauigkeit beeinträchtigen, insbesondere bei dünnwandigen oder gekrümmten Hitzeschildstrukturen.

NewayAeroTech bietet CNC-Bearbeitung von Superlegierungen für Hochtemperaturlegierungskomponenten an, die eine präzise Nachbearbeitung nach dem Guss erfordern. Bei MHS-Kacheln konzentriert sich die CNC-Bearbeitung typischerweise auf die Installationsgenauigkeit und nicht auf die Entfernung großer Materialmengen vom gesamten Teil.

EDM für Schlitze, Bohrungen und schwer zugängliche Merkmale

Einige Merkmale von metallischen Hitzeschilden sind mit herkömmlichen Schneidwerkzeugen schwer zu bearbeiten. Schmale Schlitze, scharfe innere Ecken, kleine Bohrungen, lokale Vertiefungen sowie tiefe oder blockierte Merkmale erfordern möglicherweise die Funkenerosion (EDM).

Funkenerosion (EDM) für Superlegierungen ist für IN738LC nützlich, da das Material hart, hitzebeständig ist und in bestimmten Geometrien mechanisch schwer zu schneiden ist. EDM kann lokale Merkmale bearbeiten, ohne sich auf konventionellen Werkzeugdruck zu verlassen, was hilfreich ist, wenn das Teil dünne Wände oder empfindliche Gussstrukturen aufweist.

Bei MHS-Kacheln für den SGT5-4000F sollte die EDM-Planung mit der Schlitzbreite, dem Bohrungsdurchmesser, dem Kantenradius, der Kontrolle der Umschmelzzone und den Anforderungen an die Reinigung nach dem EDM gemäß der Zeichnung abgestimmt werden. Wenn das Teil später eine TBC-Beschichtung erhält, sollten auch die durch EDM bearbeiteten Oberflächen und Kanten auf Beschichtungskompatibilität überprüft werden.

TBC-Beschichtung zum thermischen Schutz

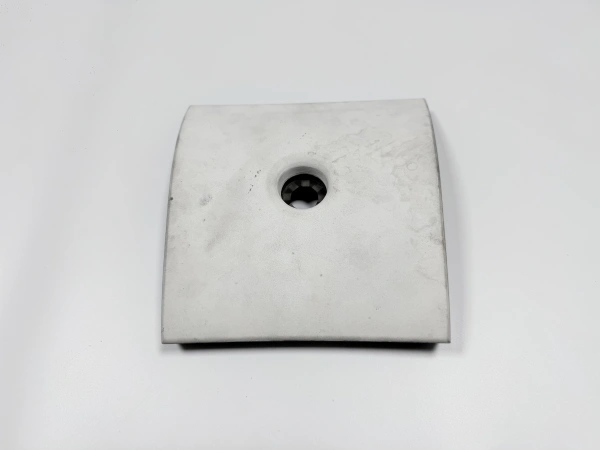

Thermische Barrierbeschichtungen werden oft auf metallischen Hitzeschilden verwendet, um die thermische Belastung des IN738LC-Grundmaterials zu reduzieren. Ein geeignetes TBC-System kann den thermischen Schutz, die Oxidationsbeständigkeit und die thermische Ermüdungsleistung verbessern, wenn die Beschichtung korrekt spezifiziert, aufgetragen und inspiziert wird.

Bei Hitzeschilden für Gasturbinen geht es bei der Beschichtungsqualität nicht nur um das Aussehen. Beschichtungsdicke, Haftung, Abdeckung, Kantenzustand, Oberflächenvorbereitung und lokale Maskierung beeinflussen alle die Zuverlässigkeit im Betrieb. Eine schlechte Beschichtungskontrolle kann zu Delamination, Abplatzen, ungleichmäßigem Wärmeübergang oder vorzeitiger Freilegung der Basislegierung führen.

Bei der Herstellung von MHS-Kacheln aus IN738LC sollte der Beschichtungsplan Folgendes definieren:

• Anforderungen an Haftvermittler und keramische Deckschicht

• Bereich und Toleranz der Beschichtungsdicke

• Maskierungsbereiche für bearbeitete Schnittstellen, Bohrungen und Dichtflächen

• Oberflächenvorbereitung vor der Beschichtung

• Anforderungen an Inspektion von Haftung, Sichtprüfung, Dicke und Fehlern

Inspektion und Qualitätskontrolle für IN738LC MHS-Kacheln

Die Inspektion ist für metallische Hitzeschilde entscheidend, da das Teil Gussqualität, Bearbeitungsgenauigkeit, EDM-Merkmale und Beschichtungsleistung kombiniert. Ein praktischer Inspektionsplan sollte sowohl die Basiskomponente als auch das beschichtete Endteil verifizieren.

NewayAeroTech unterstützt Materialprüfung und -analyse für Superlegierungen bei Hochtemperaturlegierungsteilen, bei denen Materialverifizierung und Prozessqualität wichtig sind. Bei IN738LC MHS-Kacheln kann die Inspektion dimensionsgerechte Prüfung, Oberflächentefehlerprüfung, Prüfung interner Fehler, Beschichtungsinspektion und Dokumentenprüfung umfassen.

Herausforderungen bei der Herstellung von metallischen Hitzeschilden für den SGT5-4000F

Metallische Hitzeschilde für den SGT5-4000F sind herausfordernd, da sie Hochtemperaturmaterial, komplexe Gussgeometrie, Präzisionsschnittstellen, Beschichtungsanforderungen und servicekritische Inspektion kombinieren. Ein Lieferant muss den kompletten Teileweg verstehen, nicht nur einen Prozess.

Häufige Herausforderungen bei der Herstellung umfassen:

• Aufrechterhaltung der Gussstabilität bei dünnwandigen und gerippten Strukturen

• Kontrolle der Verformung zwischen Guss, Wärmebehandlung, Bearbeitung und Beschichtung

• Beibehaltung der Bezugsausrichtung zwischen Gussrohling und CNC-Bearbeitungsaufspannung

• Herstellung kleiner Schlitze, Bohrungen und Kantenmerkmale in IN738LC ohne Beschädigung

• Schutz bearbeiteter Schnittstellen während der TBC-Beschichtung

• Inspektion beschichteter Oberflächen, ohne Defekte im Grundmaterial zu übersehen

• Einhaltung von Anforderungen bezüglich Reparatur, Austausch und Timing von Kraftwerksstillständen

Diese Herausforderungen erklären, warum die Herstellung von MHS-Kacheln als umfassende Lieferkettenlösung geplant werden sollte. Entscheidungen zu Guss, Bearbeitung, EDM, Beschichtung und Inspektion müssen bereits ab der Angebotsphase gemeinsam getroffen werden.

Checkliste für Anfrage (RFQ) zu kundenspezifischen Gasturbinen-Hitzeschilden aus Inconel 738LC

Um ein genaues Angebot für metallische Hitzeschilde des Typs SGT5-4000F oder ähnliche Hitzeschildkacheln für F-Klasse-Gasturbinen zu erstellen, sollten Käufer so viele technische Informationen wie möglich bereitstellen. Dies reduziert Unsicherheiten bei Gusswerkzeugen, Bearbeitungszugaben, EDM-Planung, Beschichtungskontrolle und Inspektionskosten.

Eine vollständige Anfrage sollte Folgendes enthalten:

• Gasturbinenmodell, z. B. SGT5-4000F

• Teilname, Teilenummer und Revisionsstand

• 3D-CAD-Datei im STEP-, X_T- oder einem anderen bearbeitbaren Format

• 2D-Zeichnung mit Toleranzen, Bezugsangaben, Beschichtungshinweisen und Inspektionsanforderungen

• Materialspezifikation für IN738LC oder akzeptable äquivalente Norm

• Erforderlicher Wärmebehandlungszustand

• TBC-Beschichtungsstandard, Beschichtungsdicke, Maskierungsbereiche und Abnahmekriterien

• Erforderliche Menge für Prototyp, Testcharge und langfristigen Wartungsbedarf

• Inspektionsanforderungen wie KMG, Röntgen, FPI, Materialprüfung, Beschichtungsinspektion oder FAI

• Lieferplan, Stillstandszeitpunkt, Verpackungs- und Dokumentationsanforderungen

Wenn die originale OEM-Zeichnung nicht verfügbar ist, sollte der Kunde ein Musterteil, Reverse-Engineering-Daten oder eine klar definierte Inspektionsbasis bereitstellen. Bei Komponenten für den Heißgasbereich können unklare Bezugsangaben oder fehlende Beschichtungsanforderungen das Fertigungsrisiko und die Genauigkeit des Angebots erheblich beeinflussen.

Häufig gestellte Fragen (FAQ)

1. Welche Gasturbinenmodelle verwenden metallische Hitzeschilde wie MHS-Kacheln des Typs SGT5-4000F?

2. Welche Funktion haben metallische Hitzeschilde in Gasturbinen des Typs SGT5-4000F?

3. Warum wird Inconel 738LC für metallische Hitzeschildkacheln des Typs SGT5-4000F verwendet?

4. Wie werden metallische Hitzeschilde des Typs SGT5-4000F vom Gussrohling bis zur fertigen Kachel hergestellt?

5. Was muss kontrolliert werden, bevor eine TBC-Beschichtung auf metallische Hitzeschildkacheln aus Inconel 738LC aufgetragen wird?
