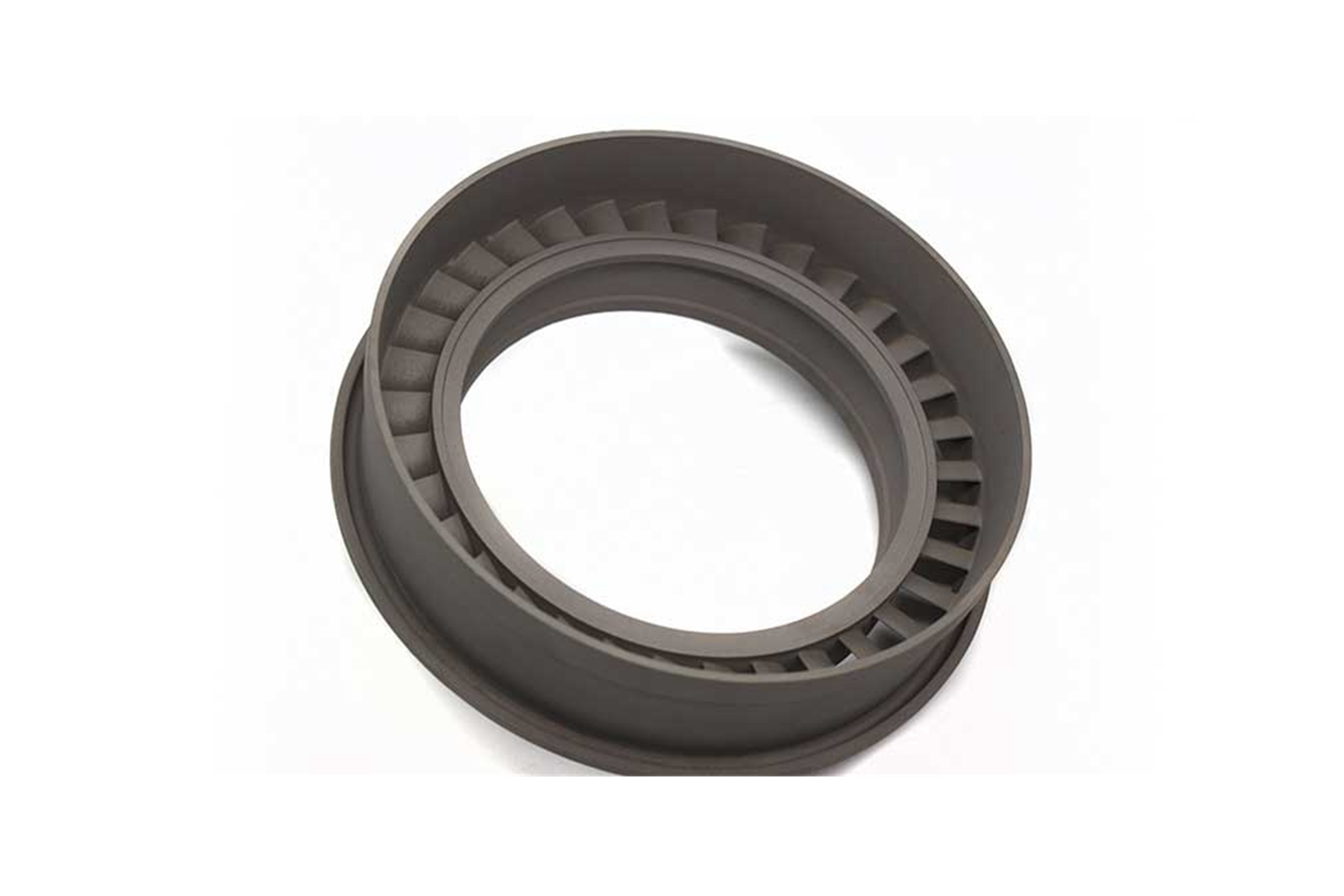

Unternehmen für maßgefertigte Düsenträger aus Nimonic-Superlegierungen für die Stromerzeugung

Wesentliche Fertigungsherausforderungen für Nimonic-Düsenträger

Die Herstellung von Nimonic-Düsenträgern erfordert die Bewältigung wichtiger technischer Herausforderungen:

• Hochtemperatur-Kriechen: Sicherstellung der strukturellen Integrität bei Temperaturen von bis zu 1050°C.

• Präzisionsguss: Erreichen einer Maßgenauigkeit von ±0,15 mm für komplexe Düsengeometrien und interne Kühlkanäle.

• Bearbeitbarkeit: Umgang mit der schnellen Kaltverfestigung und der geringen Wärmeleitfähigkeit von Nimonic-Legierungen.

• Korrosions- und Oxidationsbeständigkeit: Gewährleistung der langfristigen Komponentenstabilität unter rauen, korrosiven Verbrennungsbedingungen.

Detaillierte Fertigungsprozesse für Nimonic-Düsenträger

Vakuum-Feinguß

• Wachsformen replizieren präzise komplexe Düsenträgergeometrien.

• Keramikformen werden durch mehrere feuerfeste Schichten gebildet; Wachsentfernung mittels Autoklavieren (~180°C).

• Nimonic-Legierungsguss unter Hochvakuumbedingungen (<0,01 Pa) eliminiert Verunreinigungen.

• Kontrollierte Abkühlung (~40°C/Stunde) minimiert innere Spannungen und bewahrt die Maßstabilität.

Gerichteter Guss

• Präzise kontrollierte Temperaturgradienten (~20–50°C/cm) ermöglichen gerichtete Kornerstarrung.

• Kornausrichtung verbessert die Kriechbeständigkeit und die Ermüdungslebensdauer erheblich.

• Erstarrungsraten werden gesteuert (20–40°C/Stunde), um Porosität zu reduzieren und die innere Strukturintegrität zu verbessern.

Vergleichende Übersicht über Nimonic-Fertigungsprozesse

Strategie zur Auswahl des Fertigungsprozesses für Nimonic-Düsenträger

• Vakuum-Feinguß: Optimal für komplexe Düsengeometrien, erreicht präzise Toleranzen (±0,15 mm) mit Kosteneffizienz für mittlere Stückzahlen.

• Gerichteter Guss: Empfohlen für Komponenten, die ausgerichtete Körner und überlegene Kriechfestigkeit erfordern, bei einer Genauigkeit von ±0,20 mm.

• CNC-Bearbeitung: Ideal für endgültige Fertigungsoperationen, die außergewöhnliche Maßgenauigkeit (±0,01 mm) und Oberflächenglätte erfordern.

• SLM-3D-Druck: Geeignet für schnelle Prototypenfertigung und interne Kühlkanäle mit Präzision (±0,05 mm).

Leistungsmatrix für Nimonic-Materialien für Turbinen-Düsenträger

Materialauswahlstrategie für Nimonic-Düsenträger

• Nimonic 75: Ideal für Düsenkomponenten, die bei sehr hohen Temperaturen (1050°C) eine ausgezeichnete Oxidationsbeständigkeit benötigen.

• Nimonic 80A: Empfohlen für Turbinenschaufeln und Düsenträger aufgrund ausgewogener Festigkeit (1000 MPa) und Betriebstemperaturen bis zu 815°C.

• Nimonic 90: Optimal für Düsenleitschaufeln, die außergewöhnliche Zugfestigkeit (1160 MPa) und überlegene Kriechbeständigkeit bis zu 920°C erfordern.

• Nimonic 105: Am besten geeignet für fortschrittliche Turbinen-Düsenträger, die maximale Leistung (1200 MPa Zugfestigkeit) bei 950°C erfordern.

• Nimonic 115: Bevorzugt für kritische Turbinenstufen aufgrund hoher Kriechfestigkeit (1300 MPa) und außergewöhnlicher Stabilität bei 1000°C.

• Nimonic 263: Ausgewählt für Brennkammerauskleidungen und Düsensegmente, bietet ausgezeichnete Festigkeit (1150 MPa) und Oxidationsbeständigkeit bei 950°C.

Wichtige Nachbearbeitungstechnologien für Nimonic-Düsenträger

• Heißisostatisches Pressen (HIP): Minimiert Porosität, verbessert Ermüdungs- und Kriechbeständigkeit unter Drücken (~150 MPa) und Temperaturen (~1200°C).

• Wärmedämmschicht (TBC): Wesentlich zur Senkung der Oberflächentemperaturen um etwa 200°C, verbessert Lebensdauer und Leistung.

• Funkenerosives Bearbeiten (EDM): Fertigt präzise komplexe interne Kühlkanäle mit engen Toleranzen von ±0,005 mm.

• Wärmebehandlung: Entscheidend für die Optimierung mechanischer Eigenschaften, Oxidationsbeständigkeit und Mikrostrukturstabilität bei erhöhten Temperaturen.

Branchenfallstudie: Nimonic 105-Düsenträger für Gasturbinen

Neway AeroTech fertigte maßgefertigte Nimonic 105-Turbinen-Düsenträger mittels gerichtetem Guss und HIP. Dieser Ansatz bot überlegene Maßgenauigkeit (±0,20 mm), ausgezeichnete Kriechfestigkeit und anhaltende Leistung bei Betriebstemperaturen bis zu 950°C.

Unsere strenge Qualitätskontrolle und tiefgehende Branchenexpertise stellen sicher, dass Komponenten strenge Standards der Stromerzeugung erfüllen oder übertreffen und die Turbineneffizienz und -haltbarkeit erheblich verbessern.

FAQs zur Herstellung von Nimonic-Turbinen-Düsenträgern

1. Welche Lieferzeiten können Sie für maßgefertigte Nimonic-Düsenträgeraufträge anbieten?

2. Unterstützen Sie Kleinserienfertigung oder Prototypenfertigung für Nimonic-Teile?

3. Welche Qualitätsstandards und Zertifizierungen gelten für Ihre Nimonic-Düsenträger?

4. Welche spezialisierten Nachbearbeitungstechnologien verbessern die Leistung von Nimonic-Komponenten?

5. Können Sie technische Unterstützung bei der Nimonic-Materialauswahl und Düsenträgerkonstruktion bieten?
