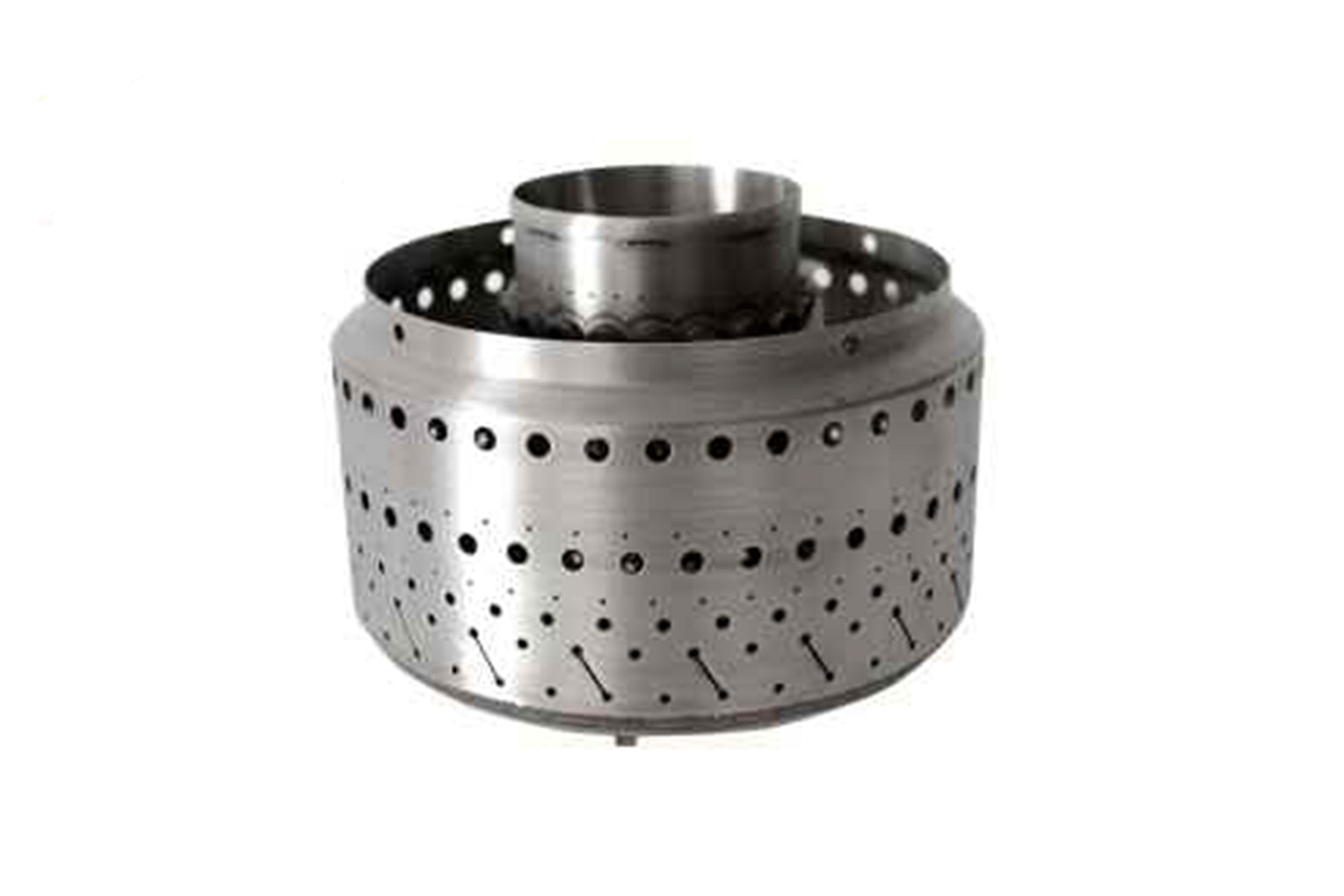

Energie-Gasturbinen-Brennkammerteile Hochtemperatur-Kundenspezifische Komponenten Gießerei

Herausforderungen bei der Herstellung von Hochtemperaturkomponenten

Die Hauptherausforderungen bei der Herstellung umfassen:

• Thermische Stabilität: Aufrechterhaltung der strukturellen Integrität bei Temperaturen über 1000°C.

• Präzisionskomplexität: Erreichen extrem enger Maßtoleranzen (±0,10 mm) in komplexen Geometrien.

• Kriech- und Ermüdungsbeständigkeit: Gewährleistung der Zuverlässigkeit unter anhaltenden Betriebsbelastungen.

• Korrosions- und Oxidationsbeständigkeit: Schutz der Komponenten vor rauen Betriebsumgebungen.

Detaillierte Erläuterung der Fertigungsverfahren

Vakuum-Feinguss

• Präzisionswachsmodelle werden erstellt, um detaillierte Geometrien nachzubilden.

• Keramikformen werden hergestellt, gefolgt von der Wachsentfernung im Autoklaven (~180°C).

• Das Gießen erfolgt unter Vakuum (<0,01 Pa), um Verunreinigungen zu eliminieren und die Legierungsreinheit sicherzustellen.

• Kontrollierte langsame Abkühlung (25–35°C/Stunde) minimiert Eigenspannungen und verbessert die Maßhaltigkeit.

Gerichteter Erstarrungsguss

• Nutzt kontrollierte Temperaturgradienten (20–50°C/cm), um die Kornstrukturen auszurichten.

• Verbessert die Kriechbeständigkeit und Ermüdungslebensdauer durch kontrollierte gerichtete Kornausrichtung.

• Langsame Abkühlung (20–35°C/Stunde) reduziert Defekte und gewährleistet eine verbesserte strukturelle Integrität.

Vergleich gängiger Fertigungsverfahren

Strategie zur Auswahl des Fertigungsverfahrens für Hochtemperaturteile

• Vakuum-Feinguss: Ideal für komplexe, präzise Teile, die eine Maßgenauigkeit von ±0,15 mm mit ausgezeichneter metallurgischer Qualität erfordern.

• Gerichteter Erstarrungsguss: Am besten geeignet für kritische Komponenten, die eine verbesserte Kriechleistung benötigen, mit einer Präzision von bis zu ±0,20 mm.

• CNC-Bearbeitung: Optimal für aufwendige Endbearbeitung und enge Toleranzmerkmale (±0,01 mm Genauigkeit).

• SLM 3D-Druck: Bevorzugt für schnelle Prototypenfertigung und komplexe interne Kühlstrukturen, mit einer Maßgenauigkeit von ±0,05 mm.

Materialanalyse-Matrix für Hochtemperaturlegierungen

Materialauswahlstrategie

• Inconel 718: Gewählt für Komponenten, die hohe Zug- (1240 MPa) und Ermüdungsfestigkeit unter 700°C benötigen.

• Hastelloy X: Optimal für Brennkammerauskleidungen aufgrund außergewöhnlicher Oxidationsbeständigkeit bei Temperaturen bis zu 1175°C.

• Rene 80: Am besten geeignet für Düsenringe und Turbinenschaufeln, bietet überlegene mechanische Festigkeit (1200 MPa Zugfestigkeit) bei 980°C.

• Nimonic 90: Ideal für Hochdruckturbinenkomponenten, die hervorragende Kriechbeständigkeit und Festigkeit (1160 MPa Zugfestigkeit) bei 920°C erfordern.

• CMSX-4: Bevorzugt für Einkristall-Turbinenschaufeln, die die höchste Kriechbeständigkeit (1300 MPa Zugfestigkeit) und strukturelle Stabilität bei 1150°C benötigen.

• Stellite 6: Empfohlen für verschleißfeste Brennkammerauskleidungen aufgrund ausgezeichneter Beständigkeit gegen thermischen Verschleiß und Festigkeit (860 MPa Zugfestigkeit) bei 850°C.

Wichtige Nachbearbeitungstechnologien

• Heißisostatisches Pressen (HIP): Beseitigt innere Porosität bei ~1200°C und 150 MPa und verbessert die mechanische Integrität.

• Wärmedämmschicht (TBC): Reduziert die Betriebstemperaturen auf den Komponentenoberflächen (~200°C) und verlängert die Lebensdauer erheblich.

• Funkenerosives Bearbeiten (EDM): Ermöglicht präzise Endbearbeitung und komplexe interne Merkmale mit einer Genauigkeit von bis zu ±0,005 mm.

• Wärmebehandlung: Verbessert die Komponentenfestigkeit und Korrosionsbeständigkeit durch mikrostrukturelle Optimierung.

Branchenanwendung und Fallanalyse

Neway AeroTech lieferte präzise Rene 80 Turbinendüsenringe für einen globalen Energie-OEM. Unsere Fertigungsexpertise unter Nutzung von Vakuum-Feinguss, HIP und Wärmedämmschichten erzielte eine überlegene Maßgenauigkeit (±0,15 mm), ausgezeichnete Ermüdungs- und Kriechbeständigkeit sowie zuverlässigen Betrieb bei 980°C und übertraf damit die industriellen Leistungsstandards.

Unsere tiefgreifende Expertise, kombiniert mit fortschrittlichen Fertigungsfähigkeiten, positioniert uns als vertrauenswürdigen Partner für zuverlässige und leistungsstarke Hochtemperaturkomponenten.

Häufig gestellte Fragen (FAQ)

1. Was sind Ihre Standardlieferzeiten für kundenspezifische Hochtemperatur-Turbinenkomponenten?

2. Können Sie die Prototypenentwicklung und Kleinserienfertigung unterstützen?

3. Welchen Industriestandards und Zertifizierungen entsprechen Ihre Komponenten?

4. Welche Nachbearbeitungstechnologien verbessern die Lebensdauer von Hochtemperaturkomponenten?

5. Bieten Sie technische Unterstützung für die Materialauswahl und die Optimierung des Brennkammerkomponentendesigns an?
