Pourquoi l'Inconel 713LC est-il utilisé pour les composants NGV2 des moteurs de drones ?
Pourquoi l'Inconel 713LC est-il utilisé pour les composants NGV2 des moteurs de drones ?

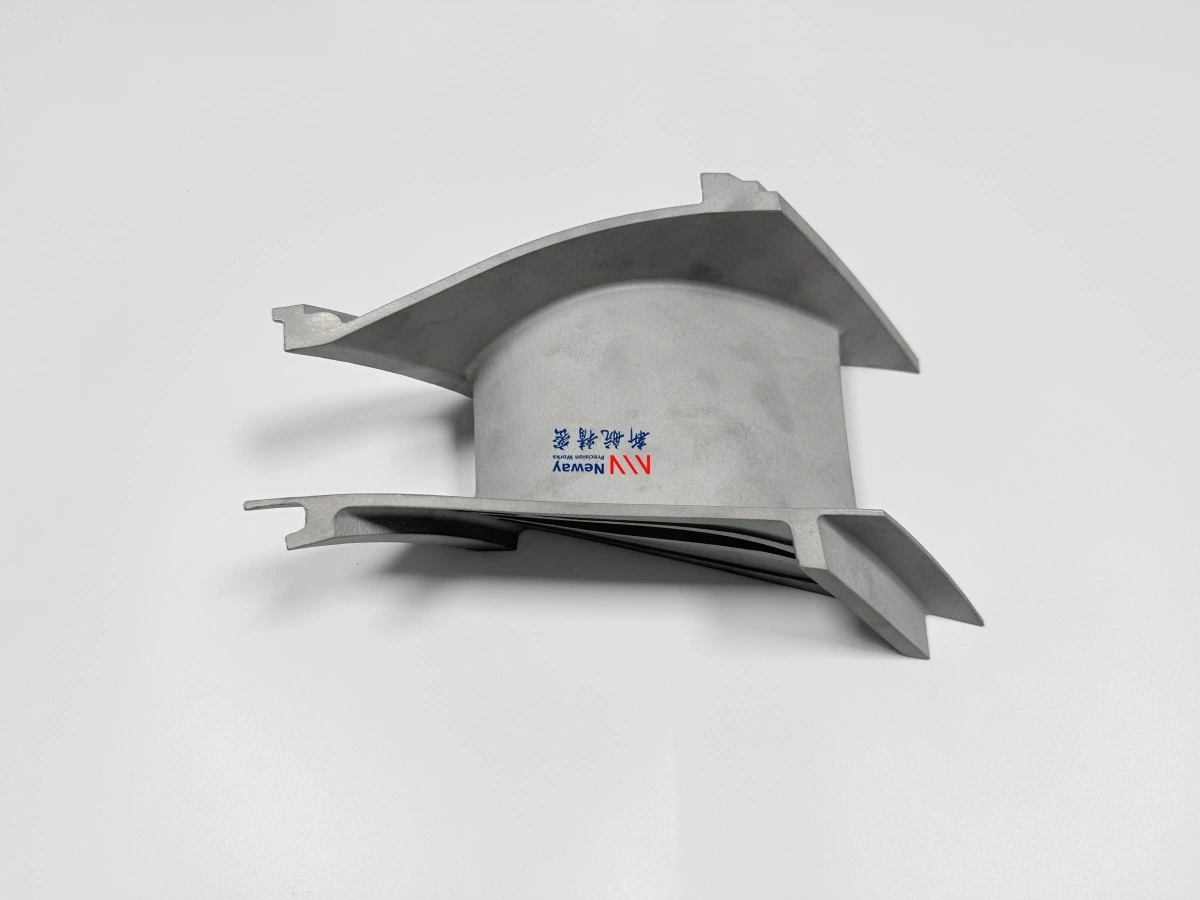

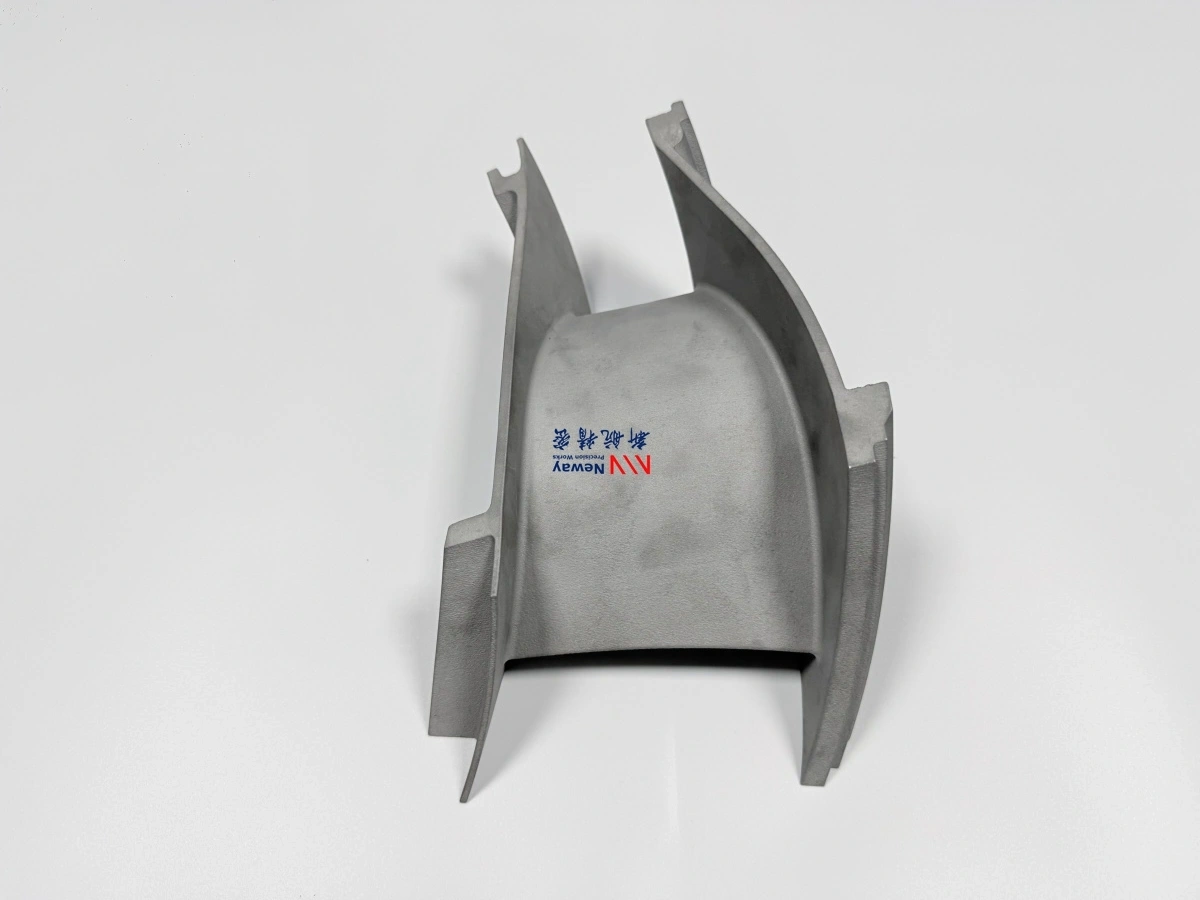

L'Inconel 713LC est utilisé pour les composants NGV2 des moteurs de drones car il s'agit d'un superalliage de fonderie à base de nickel adapté aux aubes directrices de tuyère, aux aubes de turbine et autres pièces statiques de la section chaude fonctionnant à haute température. Par rapport à l'acier inoxydable ordinaire ou aux alliages basse température, l'IN713LC offre une meilleure résistance à haute température, une meilleure résistance à l'oxydation, une meilleure résistance au fluage et une aptitude au moulage supérieure pour les géométries compactes d'aubes de turbine.
Pour les moteurs turboréacteurs de drones et les moteurs turbofans de drones de combat (UCAV), les composants NGV2 fonctionnent dans un flux de gaz chauds et doivent maintenir le profil de l'aube, la surface de gorge, la géométrie de la plateforme et la position d'assemblage lors des cycles thermiques. Cela fait de l'alliage Inconel et des superalliages haute température des choix de matériaux importants pour la fabrication personnalisée de NGV2.
1. Réponse directe : pourquoi l'Inconel 713LC est-il utilisé pour le NGV2 ?
L'Inconel 713LC est utilisé pour les composants NGV2 des moteurs de drones car le NGV2 est une aube fixe de section chaude qui doit résister aux gaz à haute température, à l'oxydation, à la fatigue thermique et aux contraintes dimensionnelles. L'IN713LC est conçu pour les composants de turbine moulés, ce qui le rend adapté aux profils aérodynamiques complexes des aubes directrices de tuyère, aux petits passages d'aubes, aux plateformes intérieures et extérieures, ainsi qu'aux structures moulées quasi-nettes.
Exigence du NGV2 | Pourquoi c'est important | Comment l'Inconel 713LC aide |
|---|---|---|
Résistance à haute température | Le NGV2 est exposé aux gaz de combustion chauds et à la charge thermique de l'étage de la turbine. | Maintient une meilleure résistance et stabilité que l'acier inoxydable ordinaire en service dans la section chaude. |
Résistance à l'oxydation | Le flux de gaz chauds peut oxyder et dégrader les matériaux inadaptés. | Offre une résistance améliorée à l'oxydation dans les environnements de turbine. |
Résistance à la fatigue thermique | Les cycles de démarrage et d'arrêt créent des contraintes répétées de chauffage et de refroidissement. | Aide à réduire le risque de fissuration lorsque la fonderie, le traitement thermique et l'inspection sont correctement contrôlés. |
Aptitude au moulage | Le NGV2 présente des profils aérodynamiques complexes, des passages étroits, des plateformes et des caractéristiques minces. | Prend en charge la fonderie à cire perdue sous vide quasi-nette de la géométrie compacte des aubes de turbine. |
Stabilité dimensionnelle | L'angle de l'aube, la surface de gorge et l'ajustement de la plateforme affectent les performances du moteur. | Prend en charge une géométrie stable de la section chaude lorsqu'il est combiné avec un contrôle approprié du processus. |
2. Pourquoi le NGV2 a-t-il besoin de matériaux en superalliage ?
Le NGV2 nécessite des matériaux en superalliage car la pièce est installée dans la section chaude de la turbine, où elle reçoit des gaz à haute température provenant de la combustion en amont et des étages de la turbine. L'acier inoxydable ordinaire, l'acier au carbone, les alliages d'aluminium ou les alliages de nickel basse température ne conviennent généralement pas à cet environnement car ils peuvent perdre leur résistance, s'oxyder rapidement, se déformer ou se fissurer sous les cycles thermiques.
Dans un moteur de drone, le composant NGV2 est souvent petit mais fortement sollicité. L'aube doit rester dimensionnellement précise tout en guidant les gaz chauds vers le rotor en aval. Si le matériau n'est pas adapté, la variation de la surface de gorge, la distorsion de l'aube, les dommages dus à l'oxydation ou la fissuration peuvent réduire l'efficacité de la turbine et raccourcir la durée de vie du moteur.
Risque lié au matériau | Effet sur le NGV2 | Pourquoi le choix du superalliage est important |
|---|---|---|
Faible résistance à haute température | Distorsion de l'aube ou déformation de la plateforme. | Peut modifier l'angle d'écoulement du gaz et l'appariement avec l'étage du rotor. |
Mauvaise résistance à l'oxydation | Dégradation de surface, formation de calamine et dommages au profil aérodynamique. | Peut augmenter les pertes de flux et réduire la durée de vie du composant. |
Fissuration par fatigue thermique | Fissures aux bords du profil aérodynamique, aux congés, aux plateformes ou dans les sections minces. | Peut entraîner une défaillance prématurée de la section chaude. |
Géométrie instable | La surface de gorge, l'angle de l'aube et l'ajustement d'assemblage peuvent dériver pendant le service. | Peut affecter la poussée, l'efficacité énergétique et la stabilité de la turbine. |
3. Comment l'Inconel 713LC soutient-il la résistance à haute température ?
L'Inconel 713LC soutient la résistance à haute température en maintenant la stabilité structurelle dans les environnements de section chaude de la turbine. Pour les pièces NGV2, cela est important car les profils aérodynamiques et les plateformes des aubes doivent résister à la déformation lorsqu'ils sont exposés aux gaz chauds, aux gradients de pression et aux contraintes thermiques cycliques.
La résistance à haute température est particulièrement importante pour les petits moteurs aéronautiques car la taille des composants est compacte et les passages d'aubes sont étroits. Même une petite quantité de déformation peut modifier le trajet des gaz, réduire l'efficacité de la turbine ou créer une charge inégale sur le rotor en aval.
Exigence haute température | Impact sur les performances du NGV2 | Contrôle de fabrication |
|---|---|---|
Stabilité du profil aérodynamique | Maintient l'angle de déviation des gaz conçu. | Fonderie contrôlée, traitement thermique et inspection du profil. |
Résistance de la plateforme | Maintient la géométrie de montage et d'étanchéité. | Contrôle des références d'usinage et inspection dimensionnelle. |
Stabilité de la surface de gorge | Maintient le débit massique et les performances de l'étage de la turbine. | Mesure des passages et rétroaction de correction de fonderie. |
Résistance à la déformation | Réduit le risque d'instabilité d'écoulement et d'interférence d'assemblage. | Sélection des matériaux, conception des sections et contrôle du traitement thermique. |
4. Comment l'Inconel 713LC améliore-t-il la résistance à l'oxydation ?
Les composants NGV2 sont exposés aux gaz de combustion chauds, donc la résistance à l'oxydation est essentielle. L'Inconel 713LC offre une meilleure résistance à l'oxydation que les aciers ordinaires dans les environnements de turbine à haute température, aidant à protéger la surface de l'aube et les caractéristiques de la plateforme contre une dégradation rapide.
L'oxydation peut modifier la rugosité de surface de l'aube, réduire l'épaisseur de section, affaiblir les bords et affecter la qualité de l'écoulement des gaz. Pour les composants NGV2 des moteurs de drones, la résistance à l'oxydation aide à maintenir l'intégrité du profil aérodynamique, la cohérence des passages d'écoulement et une fiabilité accrue du service en section chaude.
5. Pourquoi l'Inconel 713LC convient-il à la fonderie à cire perdue sous vide ?
L'Inconel 713LC convient à la fonderie à cire perdue sous vide car les composants NGV2 ont souvent des profils aérodynamiques complexes, de petits passages, des parois minces, des plateformes intérieures et extérieures, et des formes quasi-nettes difficiles à usiner entièrement à partir de barres pleines. La fonderie permet de former la géométrie aérodynamique principale en forme quasi-nette avant l'usinage final et l'inspection.
Les pièces moulées à cire perdue sous vide sont couramment utilisées pour les pièces complexes en superalliage de section chaude car elles peuvent produire des formes précises tout en réduisant l'usinage excessif sur des matériaux difficiles à couper. Pour les composants statiques NGV2, la fonderie à cristaux équiaxes peut également prendre en charge les structures d'aubes moulées lorsque les performances monocristallines ne sont pas requises.
Caractéristique de fonderie | Pourquoi c'est important pour le NGV2 | Exigence de contrôle |
|---|---|---|
Profil aérodynamique | Contrôle la direction des gaz et l'efficacité de la turbine. | Précision du modèle en cire, contrôle du moule et inspection du profil. |
Surface de gorge | Affecte le débit, la distribution de pression et l'appariement des étages. | Cohérence des passages, compensation du retrait et mesure dimensionnelle. |
Sections minces | Réduisent le poids mais augmentent le risque de défauts de fonderie et de déformation. | Contrôle du remplissage, conception de la coquille et rétroaction sur la déformation. |
Plateformes intérieures et extérieures | Fournissent l'interface d'assemblage et la fonction d'étanchéité. | Marge d'usinage, planification des références et contrôle de la planéité de la plateforme. |
Forme quasi-nette | Réduit le temps d'usinage sur les matériaux superalliages difficiles. | Correction de l'outillage et inspection du premier article. |
6. Que faut-il considérer lors de l'usinage des pièces NGV2 en Inconel 713LC ?
L'Inconel 713LC est difficile à usiner par rapport à l'acier ordinaire ou à l'aluminium en raison de sa résistance à haute température et de sa tendance à l'écrouissage. Lors de l'usinage des composants NGV2, le fournisseur doit contrôler l'usure des outils, les bavures, la déformation des parois minces, l'intégrité de surface et l'alignement des références entre la pièce moulée et les caractéristiques usinées finales.
Les zones usinées critiques peuvent inclure les faces de montage, les surfaces d'étanchéité, les bords de plateforme, les trous, les rainures et les références d'inspection. Pour les pièces NGV2, l'usinage doit soutenir à la fois les performances aérodynamiques et l'ajustement d'assemblage, et non seulement la tolérance dimensionnelle de base.
Préoccupation d'usinage | Pourquoi c'est important | Méthode de contrôle |
|---|---|---|
Usure des outils | Peut provoquer une dérive dimensionnelle et une mauvaise finition de surface. | Utiliser un outillage adapté, des paramètres de coupe, une stratégie de refroidissement et un contrôle de la durée de vie des outils. |
Formation de bavures | Les bavures près des passages d'aubes, des bords ou des trous peuvent affecter l'assemblage et l'écoulement. | Ébavurage contrôlé et inspection sous grossissement si nécessaire. |
Déformation des parois minces | Les petites plateformes d'aubes et les bords minces peuvent bouger pendant le serrage ou la coupe. | Fixation stable, séquence d'usinage à faible contrainte et inspection intermédiaire. |
Intégrité de surface | Les dommages d'usinage peuvent devenir un point d'amorçage de fissures sous les cycles thermiques. | Contrôler l'état des outils, éviter la surchauffe et inspecter les surfaces critiques. |
Alignement des références | Une sélection incorrecte des références peut déplacer le profil de l'aube par rapport aux caractéristiques d'assemblage. | Aligner les références de fonderie, d'usinage et d'inspection avec les exigences fonctionnelles. |
7. Pourquoi le traitement thermique et les essais de matériaux sont-ils importants ?
Le traitement thermique des superalliages peut être requis pour stabiliser la structure du matériau, soutenir les propriétés à haute température et réduire les contraintes liées au processus après la fonderie. L'état du traitement thermique doit suivre la norme du matériau, les exigences du dessin ou la spécification de processus approuvée par le client.
Les essais et analyses de matériaux en superalliage sont également importants pour confirmer la chimie de l'alliage, la microstructure, les défauts, la dureté et l'adéquation à la section chaude. Pour les pièces NGV2 de moteurs de drones, les essais et inspections sont particulièrement utiles lorsque le composant est utilisé pour la validation du moteur, le développement lié au vol ou la production en série.
Étape de qualité | Ce qu'elle vérifie | Pourquoi c'est important pour le NGV2 en IN713LC |
|---|---|---|
Vérification du matériau | Confirme la chimie de l'alliage et la traçabilité du matériau. | Garantit que le composant est fabriqué à partir du matériau IN713LC requis. |
Enregistrement du traitement thermique | Documente les conditions du processus thermique et la traçabilité du lot. | Soutient des performances stables du matériau à haute température. |
Examen de la microstructure | Vérifie l'état de fonderie et de traitement thermique. | Aide à évaluer l'adéquation pour le service en section chaude. |
Inspection FPI / fissures | Détecte les fissures débouchantes en surface ou les discontinuités. | Important pour les bords minces des aubes, les congés, les plateformes et les transitions usinées. |
Inspection par rayons X ou CT | Vérifie la porosité interne, le retrait et les défauts cachés. | Utile pour les pièces moulées d'aubes de turbine à haute fiabilité. |
8. Comment l'Inconel 713LC se compare-t-il aux alliages basse température ?
Par rapport à l'acier inoxydable, l'acier au carbone, les alliages d'aluminium ou les alliages polyvalents basse température, l'Inconel 713LC est mieux adapté aux composants NGV2 des moteurs de drones car il est conçu pour les pièces de turbine moulées à haute température. Les alliages basse température peuvent être plus faciles à usiner ou moins chers à l'achat, mais ils ne peuvent généralement pas offrir la même résistance aux gaz chauds, à l'oxydation, à la fatigue thermique et à la déformation.
Type de matériau | Avantage possible | Limitation pour le NGV2 de moteur de drone |
|---|---|---|
Acier inoxydable ordinaire | Coût inférieur et approvisionnement plus facile. | Résistance à haute température et résistance à l'oxydation limitées pour le service en section chaude de turbine. |
Alliage d'aluminium | Léger et facile à usiner. | Non adapté à l'exposition directe aux gaz chauds de la turbine. |
Alliage de nickel général | Meilleure résistance à la chaleur que l'acier inoxydable dans certaines applications. | Peut ne pas correspondre à l'équilibre entre fonderie et section chaude à haute température de l'IN713LC. |
Inconel 713LC | Superalliage de fonderie haute température pour les composants de section chaude de turbine. | Plus difficile à mouler et à usiner, nécessitant un contrôle de processus expérimenté. |
9. Quels détails de demande de devis (RFQ) sont nécessaires pour les composants NGV2 en Inconel 713LC ?
Pour qu'un fournisseur de fonderie NGV en Inconel 713LC puisse évaluer un projet NGV2 de moteur de drone, les acheteurs doivent fournir la norme du matériau, l'état du traitement thermique, les exigences de revêtement, le dessin, le modèle 3D, la norme d'inspection, la quantité et l'application du moteur. Si la pièce est destinée au développement de prototypes, le fournisseur doit également savoir si l'objectif est la vérification de l'ajustement, les tests moteur, la validation des performances ou la préparation à la production.
Informations RFQ | Entrée recommandée | Pourquoi c'est important |
|---|---|---|
Norme du matériau | Inconel 713LC, IN713LC, norme client ou équivalent approuvé. | Confirme la chimie de l'alliage, la voie de fonderie et les besoins de documentation. |
État du traitement thermique | Brut de fonderie, traité thermiquement, état spécifié par le client ou voie recommandée par le fournisseur. | Affecte la résistance à haute température, la stabilité et la planification de l'inspection. |
Exigence de revêtement | Aucun revêtement, revêtement résistant à l'oxydation, TBC, ou préparation au revêtement uniquement. | Affecte la préparation de surface, la marge de revêtement et les dimensions finales. |
Données géométriques | STEP, X_T, dessin 2D, exigence de surface de gorge et dimensions critiques du profil aérodynamique. | Soutient l'outillage de fonderie, la planification de l'usinage et l'inspection aérodynamique. |
Norme d'inspection | MMT, scan 3D, FPI, rayons X, CT, rapport matériau, rapport de traitement thermique, FAI ou COC. | Définit le coût du contrôle qualité, le délai d'exécution et les critères d'acceptation. |
Quantité et étape | Prototype, premier article, lot de test moteur, lot pilote ou production répétée. | Détermine la stratégie d'outillage, le niveau de validation du processus et le prix unitaire. |
10. Résumé
L'Inconel 713LC est utilisé pour les composants NGV2 des moteurs de drones car il s'agit d'un superalliage de fonderie à base de nickel adapté aux aubes directrices de tuyère, aux aubes de turbine et aux pièces statiques de section chaude fonctionnant à haute température. Il fournit la résistance à haute température, la résistance à l'oxydation, la résistance à la fatigue thermique et l'aptitude au moulage nécessaires pour les composants d'aubes compacts des moteurs turboréacteurs et turbofans de drones.
Pour la fabrication personnalisée de NGV en Inconel 713LC, les acheteurs doivent confirmer la norme du matériau, l'état du traitement thermique, les exigences de revêtement, la norme d'inspection, les dessins, les fichiers 3D, la quantité et l'application du moteur. Un plan de fabrication fiable doit contrôler conjointement la fonderie à cire perdue sous vide, la faisabilité de la fonderie équiaxe, l'usinage CNC, le traitement thermique, les essais de matériaux, la précision du profil aérodynamique, la surface de gorge et l'inspection finale.
