Herausforderungen beim Vakuumguss und der CNC-Bearbeitung von Inconel 713LC NGV2-Komponenten

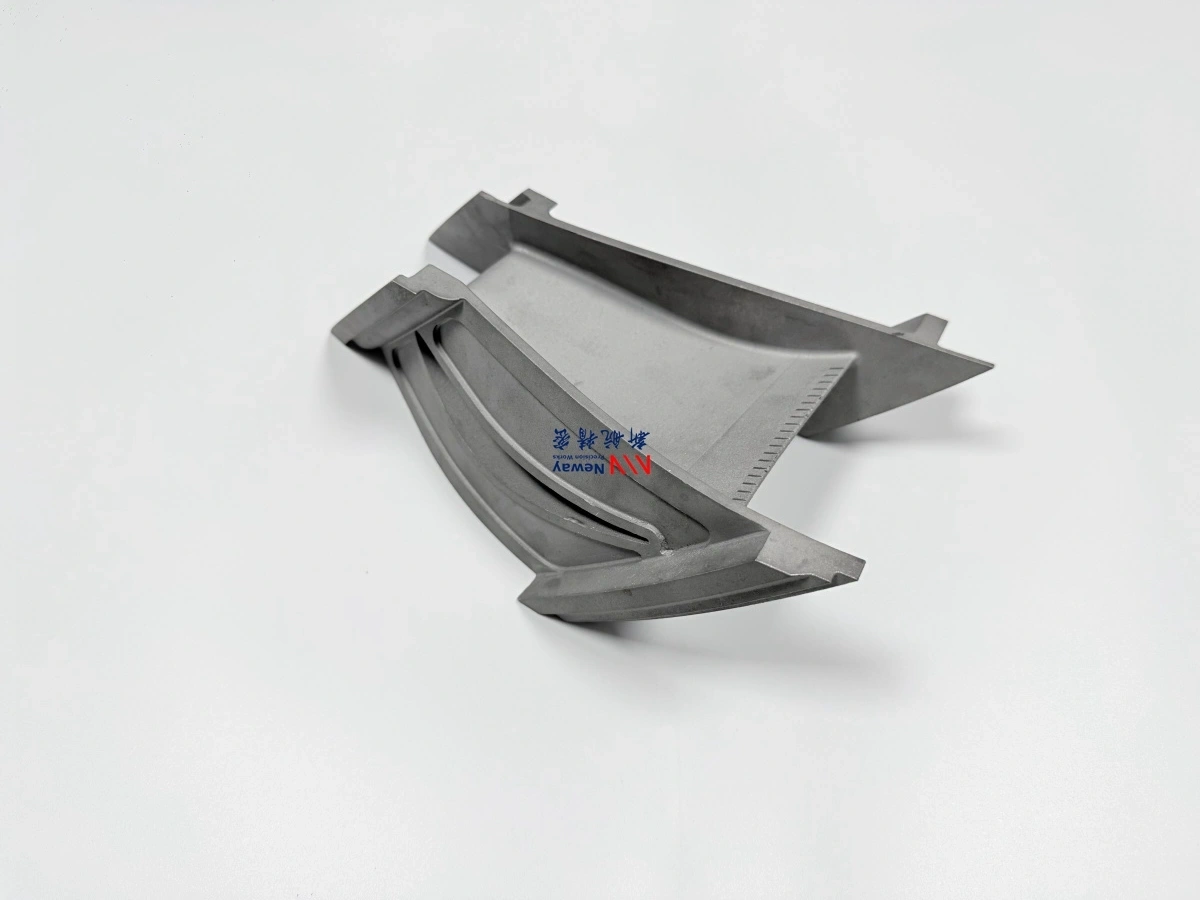

Inconel 713LC NGV2-Komponenten sind kritische Heißgasteile, die in kleinen Turbojet-, kleinen Turbofan-, UAV- und UCAV-Turbinentriebwerken verwendet werden. NGV2 bezieht sich üblicherweise auf eine Düsenschaufel der Stufe 2 (Nozzle Guide Vane Stage 2) oder die Leitschaufel der zweiten Stufe, welche Richtung, Geschwindigkeit und Druckverteilung des Hochtemperaturgases steuert, bevor es in die nächste Turbinenrotorstufe eintritt.

Im Vergleich zu großen industriellen Turbinenschaufeln sind UAV-Triebwerks-NGV2-Komponenten oft kleiner, dünner und empfindlicher gegenüber Abweichungen im Tragflächenprofil. Ihre kompakte Geometrie stellt große Herausforderungen beim Vakuum-Feinguss, der CNC-Bearbeitung, der Profilinspektion und der finalen Qualitätsprüfung dar.

Bei der Fertigung von Inconel 713LC NGV2 liegt die Hauptschwierigkeit nicht nur in der Herstellung des Gussrohlings. Die eigentliche Herausforderung besteht darin, das Tragflächenprofil, den Halsbereich, die Plattformhöhe, die Dichtschnittstelle und die Montagegenauigkeit nach dem Vakuumguss und der CNC-Bearbeitung von Superlegierungen aufrechtzuerhalten.

Warum die NGV2-Geometrie schwer herzustellen ist

NGV2-Komponenten sind klein, aerodynamisch geformt und hohen thermischen Belastungen ausgesetzt. Ihre Geometrie umfasst typischerweise dünne Vorderkanten, dünne Hinterkanten, gekrümmte Tragflächenoberflächen, kompakte Plattformen, enge Strömungskanäle und präzise Montageschnittstellen. Selbst eine kleine Abweichung im Schaufelprofil kann die Gasströmungsrichtung, den Turbinenwirkungsgrad und die Stufenanpassung beeinträchtigen.

Deshalb sollten NGV2-Komponenten als Präzisions-Heißgasteile und nicht als gewöhnliche Kleingussteile behandelt werden. Der Fertigungsweg muss gleichzeitig Gussverzug, Bearbeitungszugabe, Vorrichtungsdesign, Inspektionsbezugspunkte und Oberflächenintegrität berücksichtigen.

Warum Inconel 713LC für NGV2-Komponenten verwendet wird

Inconel 713LC ist eine nickelbasierte Guss-Superlegierung, die für Hochtemperatur-Turbinenkomponenten eingesetzt wird, einschließlich Düsenschaufeln, Turbinenschaufeln und anderer statischer Heißgasteile. Sie bietet eine starke Balance aus Hochtemperaturfestigkeit, Oxidationsbeständigkeit und Gussgeeignetheit für komplexe kleine Turbinengeometrien.

Für UAV- und UCAV-Turbinentriebwerke wird Inconel 713LC oft ausgewählt, wenn die Komponente Hochtemperatur-Gasströmungen, thermischen Zyklen, Oxidation und mechanischer Belastung standhalten muss und gleichzeitig eine near-net-shape (nahezu endkonturnahe) Gussfertigung ermöglicht. Entsprechende Materialfähigkeiten können durch Inconel-Legierungs-Vakuum-Feinguss und die breitere Fertigung von Superlegierungen unterstützt werden.

Herausforderungen beim Vakuumguss von Inconel 713LC NGV2-Teilen

Der Vakuumguss eignet sich für NGV2-Teile, da er komplexe Tragflächenprofile, Plattformen, dünne Kanten und eine nahezu endkonturnahe Heißgasgeometrie formen kann. Allerdings erschwert die geringe Größe und die Dünnwandstruktur von NGV2-Komponenten die Gusskontrolle.

1. Verformung des Wachsmusters

Das Tragflächenprofil von NGV2-Teilen beginnt mit dem Wachsmuster. Wenn sich das Wachsmuster vor dem Aufbau der Keramikschale verformt, kann der finale Guss bereits Profilabweichungen enthalten. Bei kleinen Flugzeugtriebwerks-NGV2-Komponenten kann selbst eine geringe Wachsverzerrung den Halsbereich und die Konsistenz des Strömungskanals beeinflussen.

2. Festigkeit und Dimensionsstabilität der Keramikschale

Die Keramikschale muss dünne Tragflächen und kleine Plattformen während des Ausbrennens und Gießens stützen. Eine unzureichende Schalenfestigkeit kann zu Verformungen führen, während eine schlechte Schalenkontrolle die Oberflächenqualität des Profils und die Dimensionswiederholgenauigkeit beeinträchtigen kann.

3. Füllung dünnwandiger Bereiche

Vorderkanten, Hinterkanten und dünne Profilabschnitte von NGV2 erfordern einen stabilen Metallfluss. Unvollständige Füllung kann zu Kurzläufen, Kaltläufen oder schwacher Kantenbildung führen. Dies ist besonders wichtig für Inconel 713LC, da Gießtemperatur, Formtemperatur und Strömungswegdesign sorgfältig gesteuert werden müssen.

4. Schrumpfung, Porosität und Heißrisse

Kleine Turbinenschaufeln können lokale Dickenübergänge zwischen dem Tragflächenprofil und der Plattform aufweisen. Diese Bereiche sind anfällig für Schrumpfporen, Gasporen und Heißrisse. Das Anschnittsystem, die Speisergestaltung und der Erstarrungsweg müssen geplant werden, um innere Fehler zu reduzieren.

5. Korn- und Gefügesteuerung

NGV2-Komponenten, die in Heißgasumgebungen eingesetzt werden, erfordern ein stabiles Mikrogefüge und konsistente Hochtemperatureigenschaften. Für statische Schaufelkomponenten wird häufig das Gießen mit equiaxialen Kristallen in Betracht gezogen, wenn die Komponente die Leistung einer gegossenen Superlegierung erfordert, ohne Anforderungen an Einkristalle oder gerichtete Erstarrung zu stellen.

Strategie für Bearbeitungszugaben nach dem Guss

Der Vakuumguss erzeugt den nahezu endkonturnahen NGV2-Rohling, doch für präzise Montageflächen, Plattformgrenzen, Dichtschnittstellen, Bohrungen, Nuten und Bezugsmerkmale ist weiterhin eine CNC-Bearbeitung erforderlich. Die Bearbeitungszugabe muss bereits vor dem Guss geplant werden.

Zu wenig Zugabe kann Guss Haut, lokale Verformungen oder Oberflächenfehler an kritischen Flächen hinterlassen. Zu viel Zugabe kann die Bearbeitungszeit, den Werkzeugverschleiß und das Risiko von Dünnwandverformungen erhöhen. Für Inconel 713LC NGV2-Komponenten sollte die Zugabestrategie drei Faktoren berücksichtigen:

• Gussschrumpfung und erwartete Verformung;

• Bearbeitungsbezugspunkt und Vorrichtungsposition;

• Finaler Inspektionsbezugspunkt und Anforderungen an das Tragflächenprofil.

Ein robuster NGV2-Fertigungsplan hält Guss-, Bearbeitungs- und Inspektionsbezugspunkte aufeinander abgestimmt. Dies reduziert kumulative Fehler und verbessert die Konsistenz zwischen Gussgeometrie, bearbeiteten Schnittstellen und den Ergebnissen der finalen Profilinspektion.

Herausforderungen bei der CNC-Bearbeitung von Inconel 713LC-Schaufeln

Inconel 713LC ist schwer zu bearbeiten, da es auch bei erhöhten Temperaturen seine Festigkeit behält und den Werkzeugverschleiß beschleunigen kann. Bei kleinen NGV2-Teilen ist die CNC-Bearbeitung noch schwieriger, da die Komponente dünn und kompakt ist und sich ohne Verformung nur schwer spannen lässt.

1. Werkzeugverschleiß und Schnittwärme

Nickelbasierte Superlegierungen erzeugen während der Bearbeitung hohe Schnittkräfte und Wärme. Der Werkzeugverschleiß muss kontrolliert werden, um schlechte Oberflächengüte, Maßabweichungen, Grate und Kantenbeschädigungen zu vermeiden.

2. Dünnwand-Vibrationen

NGV2-Tragflächenprofile und Plattformen können während der Bearbeitung vibrieren, wenn die Vorrichtung das Teil nicht korrekt abstützt. Vibrationen können Rattermarken, Profilabweichungen und lokale Oberflächenschäden verursachen.

3. Spannungsbedingte Verformung

Da NGV2-Komponenten klein und dünn sind, kann eine übermäßige Spannkraft den Guss während der Bearbeitung verformen. Nach dem Lösen aus der Vorrichtung kann das Teil zurückspringen und außerhalb der Toleranz liegen.

4. Gratkontrolle

Grate an Plattformkanten, Montagelöchern, Dichtflächen oder Strömungskanalgrenzen können die Montage und den Luftstrom beeinträchtigen. Die Gratkontrolle ist besonders wichtig in der Nähe von Vorderkanten, Hinterkanten und kleinen Öffnungen.

5. Konsistenz der Bezugspunkte

Der bearbeitete Bezugspunkt muss mit der Inspektionsstrategie übereinstimmen. Wenn Bearbeitungs- und Inspektionsbezugspunkte nicht ausgerichtet sind, kann das Teil einen Inspektionsschritt bestehen, aber bei der Endmontage oder der Überprüfung des Tragflächenprofils durchfallen.

Wann EDM erforderlich sein kann

Einige NGV2-Designs umfassen kleine Bohrungen, schmale Nuten, scharfe Innenecken oder lokale Merkmale, die mit konventionellen Schneidwerkzeugen schwer zu bearbeiten sind. In solchen Fällen kann die Funkenerosive Bearbeitung (EDM) von Superlegierungen als ergänzendes Verfahren eingesetzt werden.

EDM ist nützlich für harte Superlegierungskomponenten, da es nicht auf traditionelle Schnittkräfte angewiesen ist. Dennoch müssen EDM-Merkmale hinsichtlich der Umschmelzzone, Mikrorisse, Kantenbeschaffenheit und Oberflächengüte vor der finalen Inspektion oder dem Einsatz kontrolliert werden.

Inspektion von Tragflächenprofil und Halsbereich

Bei NGV2-Komponenten ist die Kontrolle des Tragflächenprofils eine der wichtigsten Qualitätsanforderungen. Die Schaufel muss nicht nur mechanisch passen; sie muss auch den Gasstrom korrekt leiten.

Die Inspektion sollte sich auf folgende Merkmale konzentrieren:

Je nach Toleranzniveau und Triebwerksanwendung können Koordinatenmessgeräte (KMG), Profilscans, optische Messungen und spezielle Vorrichtungen erforderlich sein. Für aerospace Heißgasteile sollte die Inspektion auch die Material- und Fehlerüberprüfung durch Materialprüfung und -analyse für Superlegierungen umfassen.

Kontrolle der Oberflächen- und Kantenqualität

Oberflächen- und Kantenqualität sind für kleine Turbinen-NGV2-Komponenten entscheidend. Scharfe Grate, Kantenausbrüche, Gussgrate, lokale Risse oder raue Strömungskanaloberflächen können die Triebwerksleistung beeinträchtigen und die Betriebssicherheit verringern.

Zu den wichtigsten Kontrollpunkten gehören:

• Glattheit und Dickenkonsistenz der Vorderkante;

• Integrität der Hinterkante ohne Ausbrüche;

• Entgraten der Plattformkanten;

• Ebenheit und Güte der Dichtfläche;

• Zustand der Bohrungsränder;

• Oberflächenrauheit des Strömungskanals;

• Abwesenheit sichtbarer Risse nach Guss und Bearbeitung.

Bei kleinen UAV-Triebwerksteilen ist die Kantenqualität besonders wichtig, da die Bauteilgröße klein und die Luftkanäle kompakt sind. Ein kleiner Grat oder eine Profilabweichung kann einen proportional größeren aerodynamischen Effekt haben als bei einer großen industriellen Turbinenkomponente.

Qualitätsdokumentation für Inconel 713LC NGV2-Teile

Ein vollständiges NGV2-Lieferpaket sollte mehr als nur einen Dimensionsbericht enthalten. Für Heißgas-Triebwerkskomponenten sind Rückverfolgbarkeit und Verifizierung unerlässlich.

Abhängig von den Projektanforderungen können Eindringprüfung (FPI), Röntgenprüfung, CT-Inspektion, KMG-Messung, metallographische Analyse und Härteprüfung zum Kontrollplan hinzugefügt werden.

Warum integrierter Guss, CNC-Bearbeitung und Inspektion wichtig sind

NGV2-Komponenten erfordern eine enge Koordination zwischen Guss, Bearbeitung und Inspektion. Wenn diese Schritte separat ohne gemeinsame Planung der Bezugspunkte durchgeführt werden, kann das Projekt unter Fehlpassungen zwischen Guss und Bearbeitung, übermäßigen Bearbeitungszugaben, Profilabweichungen oder Fehlern bei der finalen Inspektion leiden.

Ein integrierter Lieferant kann den Prozess vom Inconel 713LC-Gussrohling bis zum fertig bearbeiteten NGV2-Teil steuern. Dies hilft, Fertigungsrisiken zu reduzieren, Engineering-Feedbackschleifen zu verkürzen und die Konsistenz zwischen Prototyp- und Produktionschargen zu verbessern.

Für UAV- und UCAV-Turbinentriebwerksprojekte ist dieser integrierte Ansatz besonders wertvoll, da Heißgasteile kleiner Flugzeugtriebwerke oft schnelle Iterationen, enge Dimensionskontrollen und zuverlässige Materialeigenschaften erfordern.

Checkliste für Angebotsanfragen (RFQ) zur Fertigung von Inconel 713LC NGV2

Um ein Inconel 713LC NGV2-Projekt genau zu bewerten, werden folgende Informationen empfohlen:

• Triebwerkstyp oder Anwendungsplattform, z. B. UAV-Turbojet oder kleines Turbofan;

• Teilname, Teilenummer und Informationen zur NGV-Stufe;

• 3D-Modell, vorzugsweise im STEP- oder X_T-Format;

• 2D-Zeichnung mit Toleranzen und Definition der Bezugspunkte;

• Materialspezifikation für Inconel 713LC;

• Anforderungen an die Wärmebehandlung;

• Anforderungen an Beschichtung oder Oberflächenbehandlung, falls zutreffend;

• Inspektionsanforderungen, einschließlich FAI, FPI, Röntgen, CT oder KMG;

• Menge für Prototypen und Produktion;

• Liefertermin und Dokumentationsanforderungen.
