Wie kontrollieren Gießereien die Maßhaltigkeit bei komplexen Turbinenkomponenten?

Wie kontrollieren Gießereien die Maßhaltigkeit bei komplexen Turbinenkomponenten?

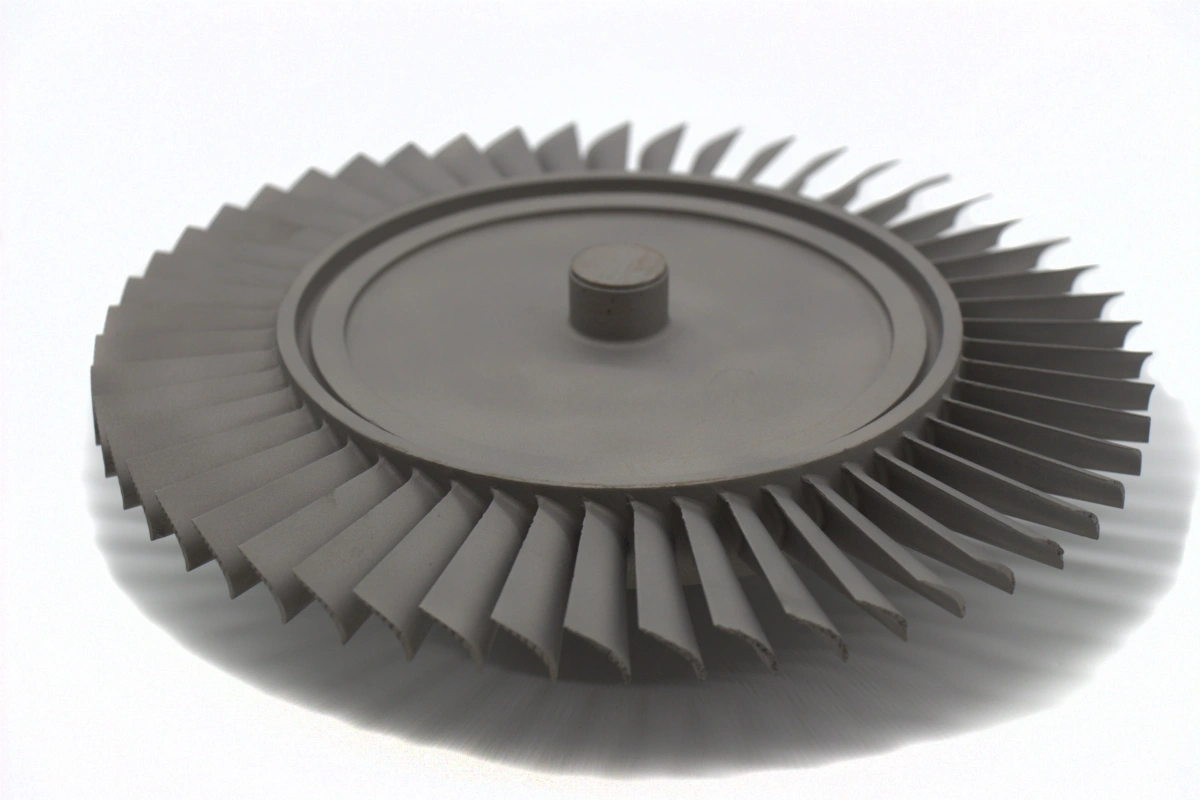

Gießereien kontrollieren die Maßhaltigkeit bei komplexen Turbinenkomponenten, indem sie jede Phase stabilisieren, die die Form beeinflusst: Wachs-Werkzeuge, Muster-Einspritzung, Schalenbau, Legierungsguss, Erstarrung, Wärmebehandlung, Vorrichtungsbau, Finish-Bearbeitung und Endprüfung. Bei Turbinenteilen mit dünnen Wänden, Tragflächenkonturen, Ringsegmenten und Mehrfach-Bezugspunkt-Schnittstellen hängt die Wiederholgenauigkeit von der Kontrolle der kumulierten Abweichungen ab und nicht von einem einzelnen Prozessschritt. In gut gemanagten Programmen wird die Gussabweichung durch die Kombination von Werkzeugkompensation, Prozessfenster-Steuerung und Nachguss-Verifizierung reduziert, sodass die maßliche Drift von Teil zu Teil innerhalb der Bearbeitungs- und Montagetoleranz bleibt.

1. Warum Maßhaltigkeit bei Turbinenteilen schwierig ist

Komplexe Turbinenkomponenten sind schwer reproduzierbar, da sie oft Tragflächenkrümmung, wechselnde Wandstärken, lange ungestützte Abschnitte, lokale Hotspots und mehrere kritische Schnittstellen in einem Gussstück kombinieren. Eine kleine Abweichung beim Wachsschrumpf, beim Schalenwachstum oder bei der Erstarrung kann die Profilposition, Flanschplanheit, Lochlage oder Ringgeometrie verschieben. Bei größeren oder dünneren Teilen kann sogar die thermische Kontraktion während des Abkühlens die Maße so weit verändern, dass dies den Bearbeitungszuschlag oder die Passgenauigkeit bei der Montage beeinträchtigt.

2. Wiederholgenauigkeit beginnt mit der Muster-Werkzeugtechnik

Der erste Kontrollpunkt ist stabiles Wachs-Werkzeug. Gießereien verbessern die Wiederholgenauigkeit durch den Einsatz von maßlich kompensierten Formen, kontrolliertem Einspritzdruck, stabiler Wachstemperatur und konsistenter Kühlzeit. Wenn das Wachsmodell instabil ist, kann kein späterer Prozess den maßlichen Verlust vollständig ausgleichen. Bei vielen Turbinengussteilen kann eine Mustervariation von nur 0,10 bis 0,30 mm an einem lokalen Merkmal später zu einem viel größeren Bearbeitungs- oder Montageproblem werden, nachdem Schalenwachstum und Metallschrumpf hinzukommen.

Deshalb behandeln Programme, die Vakuum-Feinguss einsetzen, die Wachssteuerung oft als primäre Variable für die Wiederholgenauigkeit und nicht nur als Vorbereitungsschritt vor dem Guss.

3. Der Schalenbau muss einheitlich gehalten werden

Die Stabilität der Keramikschale hat einen direkten Einfluss auf die Wiederholgenauigkeit. Gießereien kontrollieren die Viskosität der Aufschlämmung, die Beschichtungsdicke, die Trocknungszeit, die Luftfeuchtigkeit und die Strategie zur Schalenunterstützung, damit die Form das Teil während des Gusses und der Abkühlung konsistent zurückhält. Uneinheitliche Schalendicken können zu lokalen Wachstumsunterschieden, Profildrift und ungleichmäßiger Kontraktion führen. Dies ist besonders wichtig für Düsensegmente, Mantelringe, Leitschaufeln und andere dünnwandige Turbinengussteile.

Wenn automatisierte Schalenlinien verfügbar sind, verbessern sie in der Regel die Wiederholgenauigkeit, indem sie die variablen Unterschiede zwischen den Bedienern beim Beschichten und Trocknen reduzieren.

4. Schrumpfkompensation ist in das Werkzeug und den Prozess integriert

Gießereien kopieren nicht einfach nominale CAD-Maße in eine Form. Sie bauen eine Schrumpfkompensation ein, die auf dem Legierungstyp, der Teilegeometrie, der Abschnittsdicke und historischen Prozessdaten basiert. Bei Superlegierungs-Turbinenkomponenten resultiert die gesamte maßliche Änderung aus mehreren Phasen: Wachs-Kontraktion, Schalenverhalten, Umwandlung von flüssig zu fest, Abkühlung auf Raumtemperatur und spätere thermische Prozesse. Gute Gießereien nutzen Versuchsdaten und statistisches Feedback, um Werkzeug-Offsets so lange anzupassen, bis die Gussgeometrie konsistent innerhalb des vorgesehenen Bearbeitungszuschlags liegt.

5. Steuerung von Erstarrung und Abkühlung reduziert Verzug

Die Wiederholgenauigkeit wird stark davon beeinflusst, wie das Teil erstarrt und abkühlt. Gießereien reduzieren die maßliche Streuung durch Kontrolle des Anschnittlayouts, des Speisewegs, der Formorientierung und der thermischen Gradienten. Wenn ein Abschnitt viel früher erstarrt als ein anderer, kann sich das fertige Gussstück verformen oder ungleichmäßig ziehen. Ein besserer thermischer Ausgleich reduziert den Verzug und verbessert die Chargenkonsistenz.

Für anspruchsvollere Komponenten beeinflussen auch Kornsteuerungsverfahren wie Guss mit gleichachsigen Kristallen, gerichteter Guss oder Einkristall-Guss die Maßhaltigkeit, da der Erstarrungsweg und die thermische Steuerung noch präziser gemanagt werden.

6. Vorrichtungen nach dem Guss sind entscheidend

Nach dem Entformen und der thermischen Behandlung verwenden Gießereien oft kontrollierte Vorrichtungen, um die Bezugspunkt-Beziehungen während des Richtens, des Spannungsabbaus und der Vorbereitung für die Bearbeitung aufrechtzuerhalten. Ohne wiederholgenaue Vorrichtungen kann selbst ein gutes Gussstück anhand einer sich verschiebenden Referenzbedingung gemessen oder bearbeitet werden. Dies ist besonders wichtig für Ringsegmente, Flanschteile und Tragflächenkomponenten, bei denen Verdrehung oder Durchbiegung vor der Endbearbeitung kontrolliert werden müssen.

In vielen Produktionswegen ist die Vorrichtung einer der versteckten Gründe, warum ein Lieferant wiederholgenaue Teile liefert und ein anderer nicht.

7. Wärmebehandlung und HIP müssen für Maßstabilität gemanagt werden

Wärmebehandlung und HIP (Heißisostatisches Pressen) können die Metallurgie und Dichte verbessern, aber sie können auch die Geometrie verschieben, wenn die Unterstützungsmethode und der thermische Zyklus nicht kontrolliert werden. Gießereien verbessern die Wiederholgenauigkeit durch Standardisierung der Ladungsanordnung, der Vorrichtungsunterstützung, der Aufheizrate, des Halte-Musters und der Kühlmethode. Bei präzisen Turbinengussteilen kann bereits eine kleine Bewegung nach dem Prozess die Planheit, die Lochposition oder den Profil-Zuschlag für die spätere Bearbeitung beeinträchtigen.

8. Finale Wiederholgenauigkeit wird oft durch Bearbeitungs-Bezugspunkte erreicht

Komplexe Turbinengussteile kombinieren meist die Gussgeometrie mit fertigen Bezugspunkten und Schnittstellen. Daher lassen Gießereien an kritischen Bereichen kontrollierten Zuschlag stehen und nutzen CNC-Bearbeitung von Superlegierungen, um Montageflächen, Dichtflächen, Bohrungen und Lochmuster festzulegen. Der Gussprozess erzeugt die near-net-shape-Form, während die Bearbeitung die verbleibende Abweichung an funktionskritischen Merkmalen entfernt.

Dies ist oft der wirtschaftlichste Weg, um Fertigungseffizienz und finale Maßhaltigkeit auszubalancieren: Die komplexe Geometrie wird gegossen, dann werden nur die Merkmale bearbeitet, die Passform und Leistung steuern.

9. Inspektion schließt den Regelkreis

Die Wiederholgenauigkeit verbessert sich nur, wenn die Gießerei die Ergebnisse misst und sie in die Werkzeug- und Prozesssteuerung zurückführt. Deshalb verlassen sich fortschrittliche Programme auf Materialprüfung und -analyse, dimensionale Kartierung und Profilvergleich, anstatt nur einige wenige Maße zu prüfen. Bei Turbinenkomponenten helfen 3D-Scan-Vergleiche, KMK-Inspektionen (Koordinatenmessgeräte) und die Trendverfolgung wichtiger Bezugspunkte dabei, aufzudecken, wo der Prozess driftet.

10. Zusammenfassung

Zusammenfassend lässt sich sagen, dass Gießereien die Maßhaltigkeit bei komplexen Turbinenkomponenten kontrollieren, indem sie Wachs-Werkzeuge, Schalendicke, Schrumpfkompensation, Erstarrungsverhalten, Vorrichtungen, thermische Prozesse, finale Bearbeitung und eine geschlossene Inspektionsschleife stabilisieren. Die besten Ergebnisse erzielen Sie, indem Sie Wiederholgenauigkeit als Systemproblem und nicht als einzelnes Toleranzproblem betrachten. Für verwandte Fähigkeitsreferenzen siehe maßliche Kontrolle, KMK-Prüfung und 3D-Scanning.
