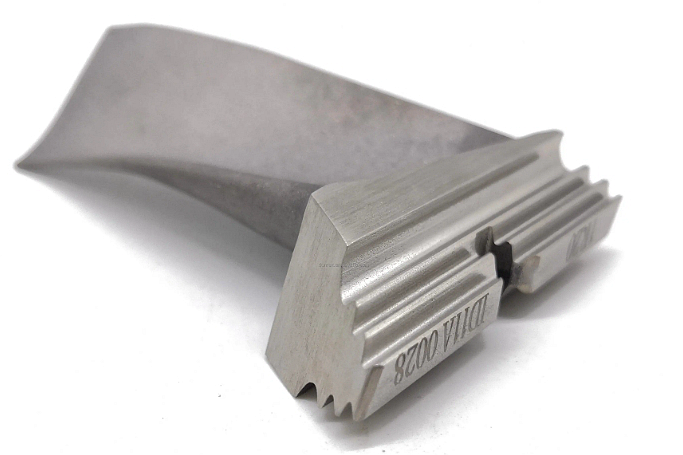

Nickellegierungen Inconel 713C Turbinenschaufel Superlegierung Richtungsguss Fabrik

Herausforderungen bei der Herstellung von Inconel 713C richtungserstarrten Turbinenschaufeln

Die Herstellung von Inconel 713C Turbinenschaufeln durch Richtungsguss beinhaltet kritische Herausforderungen:

• Um Kriech- und Ermüdungsbeständigkeit zu maximieren, müssen fehlerfreie säulenförmige Kornstrukturen in der <001>-kristallografischen Richtung erreicht werden.

• Das Einhalten enger Maßtoleranzen (±0,05 mm) ist für Profile, Wurzelpassungen und Montageleistung notwendig.

• Die Kontrolle der Erstarrungsraten (~3–6 mm/min) und thermischen Gradienten, um die Bildung von Streukörnern und Flecken zu unterdrücken.

• Die Vermeidung von Elementseigerung während der langsamen Abkühlung, die mechanische Eigenschaften verschlechtern kann.

Richtungserstarrungsgussprozess für Inconel 713C Turbinenschaufeln

Unser hochkontrollierter Richtungserstarrungsprozess umfasst:

1. Wachsmodellherstellung: CNC-gefräste Wachsformen, die Turbinenschaufelgeometrien präzise nachbilden.

2. Keramikschalenaufbau: Mehrschichtige Keramikbeschichtungen werden aufgetragen, um starke, hitzebeständige Formen zu schaffen, die Richtungsgussbedingungen standhalten können.

3. Entwachsen und Schalenbrand: Wachsentfernung per Autoklav, gefolgt von Schalenbrand bei ~1000°C, um Formfestigkeit sicherzustellen.

4. Vakuumschmelzen und Gießen: Inconel 713C Superlegierung wird unter Vakuum (<0,01 Pa) geschmolzen, um chemische Reinheit sicherzustellen.

5. Richtungserstarrung: Kontrolliertes Formenentzug durch einen definierten Temperaturgradienten (~15–20°C/cm) bei sorgfältig kontrollierten Geschwindigkeiten, um säulenförmiges Kornwachstum parallel zur Schaufelachse zu fördern.

6. Schalenentfernung und Wärmebehandlung nach dem Guss: Keramikentfernung, gefolgt von Lösungsglühen (~1150°C) und Auslagern, um Mikrostruktur zu verfeinern und mechanische Eigenschaften zu verbessern.

7. Endbearbeitung durch CNC-Bearbeitung: Erreichen endgültiger Maßtoleranzen (±0,01 mm) und Oberflächengüten (Ra ≤1,6 µm).

Vergleich von Herstellungsmethoden für Inconel 713C Turbinenschaufeln

Strategie zur Auswahl der Herstellungsmethode

Die Auswahl der besten Gussmethode hängt von Leistungsanforderungen und wirtschaftlichen Faktoren ab:

• Richtungserstarrung: Ideal für Turbinenschaufeln, die kontinuierlicher Hochtemperatur- und mechanischer Belastung ausgesetzt sind, bietet deutlich bessere Kriech- und Ermüdungsbeständigkeit als gleichachsige Schaufeln, mit Kosteneinsparungen im Vergleich zu Einkristallmethoden.

• Einkristallguss: Empfohlen für Hochdruckturbinenschaufeln der ersten Stufe, die maximale Kriechlebensdauer und thermische Ermüdungsbeständigkeit erfordern.

• Gleichachsiger Guss: Wird für stationäre oder niedrig belastete Turbinenschaufeln verwendet, bei denen hohe Kriechbeständigkeit nicht kritisch ist.

Inconel 713C Leistungsmatrix

Vorteile von Inconel 713C richtungserstarrten Turbinenschaufeln

Die Verwendung von Inconel 713C richtungserstarrten Schaufeln bietet mehrere kritische Vorteile:

• Verbesserte Kriechbeständigkeit: Säulenförmige Körner, die mit der Spannungsrichtung ausgerichtet sind, reduzieren Kriechverformung drastisch.

• Verbesserte Ermüdungslebensdauer: Die Eliminierung von transversalen Korngrenzen minimiert Rissinitiierungsstellen.

• Überlegene Hochtemperaturfestigkeit: Erhält mechanische Leistung während längerer Exposition bei 900–950°C.

• Oxidationsbeständigkeit: Ausgezeichneter Heißgaskorrosionsschutz in Turbinenumgebungen.

Wichtige Nachbearbeitungstechniken

Essentielle Nachbearbeitungsschritte für überlegene Leistung:

• Heißisostatisches Pressen (HIP): Verdichtet das Material durch Eliminierung innerer Porosität und verbessert Ermüdungseigenschaften.

• Wärmebehandlung: Lösungsglühen (~1150°C) gefolgt von kontrollierten Auslagerungszyklen, um Phasengleichgewicht und mechanische Festigkeit zu optimieren.

• Präzisions-CNC-Bearbeitung: Erreicht enge Maßtoleranzen (±0,01 mm) an Schaufelwurzeln und aerodynamischen Oberflächen.

• Schutzbeschichtungen: Auftrag von TBCs (Thermal Barrier Coatings), um die Betriebslebensdauer bei hohen Temperaturen zu verlängern.

Prüfmethoden und Qualitätssicherung

Neway AeroTech stellt sicher, dass jede Turbinenschaufel strenge Luftfahrtqualitätsstandards erfüllt:

• Koordinatenmessmaschine (CMM): Maßprüfungen mit ±0,005 mm Genauigkeit.

• Röntgen zerstörungsfreie Prüfung: Erkennung innerer Porosität und Risse.

• Metallografische Mikroskopie: Kornstrukturverifizierung, um Kontinuität säulenförmiger Körner sicherzustellen.

• Zug- und Kriechprüfung: Validierung der mechanischen Festigkeit unter simulierten Betriebsbedingungen.

Alle Prozesse entsprechen vollständig den AS9100 Luftfahrtfertigungsstandards.

Fallstudie: Richtungserstarrte Inconel 713C Turbinenschaufeln

Neway AeroTech produzierte erfolgreich Inconel 713C richtungserstarrte Turbinenschaufeln für einen großen Industriegasturbinenhersteller:

• Betriebstemperatur: Dauerbetrieb bis zu 950°C

• Maßgenauigkeit: ±0,05 mm konsistent über kritische Merkmale erreicht

• Ermüdungslebensdauer: Um 35% verbessert im Vergleich zu konventionellen gleichachsigen Schaufeln

• Zertifizierung: Vollständig AS9100 Luftfahrtqualitätssystem konform

FAQs

1. Warum ist Richtungserstarrung für die Turbinenschaufelleistung notwendig?

2. Wie verhält sich Inconel 713C in kontinuierlichen Hochtemperaturumgebungen?

3. Welche Maßtoleranzen sind im Richtungsguss erreichbar?

4. Wie verbessert HIP die Qualität von Inconel 713C Turbinenschaufeln?

5. Welche Qualitätsstandards werden bei Neway AeroTech zur Herstellung richtungserstarrter Schaufeln verwendet?
