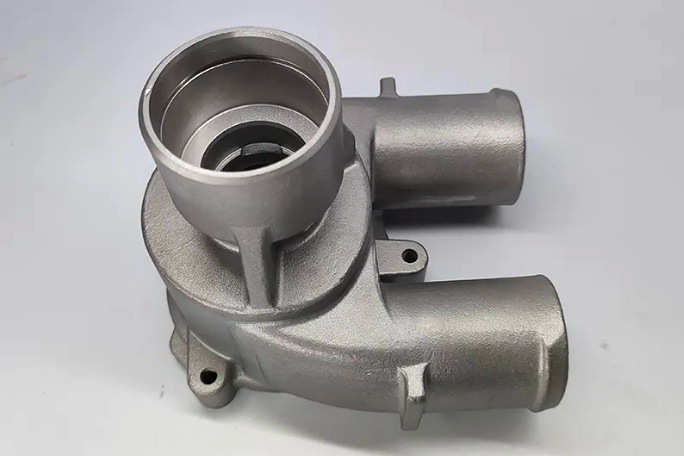

Hastelloy C-4 Pumpenkomponenten Einkristall-Gießerei
Einführung
Hastelloy C-4 ist eine Nickel-Chrom-Molybdän-Legierung, die in verschiedenen chemischen Umgebungen hervorragende Beständigkeit gegen starke Oxidationsmittel, Lochfraß und Spannungsrisskorrosion bietet. Bei Neway AeroTech stellen wir Hochleistungs-Pumpenkomponenten aus Hastelloy C-4 mithilfe der Einkristall-Gießtechnologie her und gewährleisten so maximale Festigkeit, mikrostrukturelle Gleichmäßigkeit und Korrosionsbeständigkeit, die für anspruchsvolle Fluidhandhabungsanwendungen entscheidend sind.
Durch den Einsatz von Einkristallguss unter vakuumkontrollierten Bedingungen liefert Neway AeroTech Hastelloy C-4 Pumpenteile mit präziser Maßgenauigkeit, minimalen internen Defekten und überlegener Betriebszuverlässigkeit in aggressiven chemischen Prozesssystemen.
Wichtige Fertigungsherausforderungen für Hastelloy C-4 Pumpenteile
Steuerung der Erstarrung, um fehlerfreies Einkristallwachstum sicherzustellen.
Präzises Management der chemischen Zusammensetzung, um die Korrosionsbeständigkeit zu maximieren.
Einhaltung der Maßtoleranzen innerhalb von ±0,03 mm für kritische Pumpenbaugruppen.
Minimierung der Mikroseigerung und der Bildung von Korngrenzen.
Einkristall-Gießprozess für Hastelloy C-4 Pumpenkomponenten
Der Einkristall-Gießprozess für Hastelloy C-4 umfasst:
Wachsmodellherstellung: Spritzgießen von Präzisionswachsmodellen für Pumpengeometrien.
Keramikschalenbildung: Beschichtung mit hochreinen Keramikschlickern und feuerfesten Sanden.
Entwachsung: Dampfautoklavierung bei ~150°C zur Entfernung des Wachses ohne Schalenverformung.
Vakuumschmelzen und -gießen: Hastelloy C-4-Legierung wird unter Hochvakuum (<10⁻³ Pa) geschmolzen, um Oxidation zu verhindern.
Kontrollierte gerichtete Erstarrung: Langsame Abzugsraten (~5°C/min), um Einkristallwachstum entlang der <001>-Achse zu erreichen.
Schalenentfernung und Endbearbeitung: Schalenabbruch, CNC-Bearbeitung und Präzisionsoberflächenbehandlungen, um die endgültigen Spezifikationen zu erfüllen.
Vergleichende Analyse von Fertigungstechniken für Pumpenkomponenten
Verfahren | Kornstruktur | Festigkeitsgleichmäßigkeit | Korrosionsbeständigkeit | Maßgenauigkeit | Kostenniveau |
|---|---|---|---|---|---|
Einkristallguss | Einzelner orientierter Kristall | Hervorragend | Außergewöhnlich | Sehr hoch (±0,03 mm) | Hoch |
Gleichachsiger Kristallguss | Zufällige feine Körner | Gut | Hervorragend | Hoch (±0,05 mm) | Mittel |
Sandguss | Grobe zufällige Körner | Mittel | Gut | Mittel (±0,5 mm) | Niedrig |
CNC-Bearbeitung aus Block | Gewalzte oder geschmiedete Körner | Hervorragend | Gut | Sehr hoch (±0,01 mm) | Hoch |
Strategie zur Auswahl des Fertigungsverfahrens für Pumpenkomponenten
Einkristallguss ist ideal für Hastelloy C-4 Pumpenkomponenten, die überlegene Festigkeit, Gleichmäßigkeit und maximale Korrosionsbeständigkeit benötigen.
Gleichachsiger Kristallguss eignet sich für allgemeine chemische Pumpenteile.
Sandguss wird für große, einfache Pumpengehäuse verwendet.
Präzisions-CNC-Bearbeitung kommt bei kundenspezifischen Pumpenteilen mit hohen Toleranzen zur Anwendung.
Hastelloy C-4 Materialleistungsmatrix
Material | Zugfestigkeit (MPa) | Max. Temp. (°C) | Korrosionsbeständigkeit | Hauptanwendungen |
|---|---|---|---|---|
760 | 650 | Außergewöhnliche Beständigkeit gegen Oxidation, Lochfraß und Rissbildung | Chemiepumpen, Wärmetauscher | |
690 | 650 | Überlegene Beständigkeit gegen oxidierende/reduzierende Medien | Chemiereaktoren, Ventile | |
750 | 1038 | Außergewöhnliche Korrosionsbeständigkeit in aggressiven Umgebungen | Kritische Prozesspumpen | |
550 | 480 | Gute allgemeine Korrosionsbeständigkeit | Marinepumpen, chemische Rohrleitungen | |
930 | 980 | Hervorragende Seewasser- und Oxidationsbeständigkeit | Offshore- und Marinepumpenkomponenten | |
890 | 800 | Hohe Verschleiß- und Korrosionsbeständigkeit | Pumpenventilauskleidungen und Verschleißteile |
Begründung für die Materialauswahl von Hastelloy C-4
Hastelloy C-4: Ideal für Pumpen, die oxidierenden Chemikalien und Lochfraßumgebungen ausgesetzt sind.
Hastelloy C-22: Ausgewählt für Anwendungen, die breite chemische Beständigkeit erfordern.
Hastelloy C-276: Bevorzugt für die härtesten gemischten chemischen Prozessumgebungen.
Monel 400: Wird dort eingesetzt, wo marine oder milde chemische Beständigkeit kostengünstig benötigt wird.
Inconel 625: Am besten geeignet für Hochtemperatur-Marineanwendungen, die hervorragende Korrosionsbeständigkeit erfordern.
Stellite 6: Wird auf Pumpenteile angewendet, die extreme Verschleißfestigkeit erfordern.
Wesentliche Nachbearbeitungstechniken
Heißisostatisches Pressen (HIP): Beseitigt innere Porosität und verbessert die strukturelle Integrität bei ~1160°C und 100 MPa.
Präzisions-CNC-Bearbeitung: Erreicht ultraenge Maßtoleranzen von ±0,01 mm, die für die Pumpendichtungsleistung entscheidend sind.
Oberflächenbehandlungen: Verbessern die Korrosionsbeständigkeit und hydraulische Effizienz.
Materialprüfung & Analyse: Gewährleistet konsistente Legierungschemie und mechanische Eigenschaften.
Branchenanwendungen und Fallstudie
Die Hastelloy C-4 Pumpenkomponenten von Neway AeroTech werden in chemischen Produktionsanlagen, Düngemittelproduktion und Abwasserbehandlungssystemen eingesetzt. Hastelloy C-4 Pumpenkörper erreichten in einer großen Salpetersäureanlage über 5 Jahre kontinuierlichen Betrieb ohne Korrosionsschäden und übertrafen damit konventionellen Edelstahl und reduzierten die Gesamtwartungskosten um über 35%.
FAQs
Welche Maßtoleranzen erreicht Neway AeroTech für Hastelloy C-4 Pumpengussstücke?
Warum ist Einkristallguss ideal für die Hastelloy C-4 Pumpenfertigung?
Wie schneidet Hastelloy C-4 im Vergleich zu Hastelloy C-22 und C-276 ab?
Welche Branchen verwenden am häufigsten Hastelloy C-4 Pumpenkomponenten?
Wie stellt Neway AeroTech die Korrosionsbeständigkeit und strukturelle Integrität in Hastelloy C-4 Gussstücken sicher?
