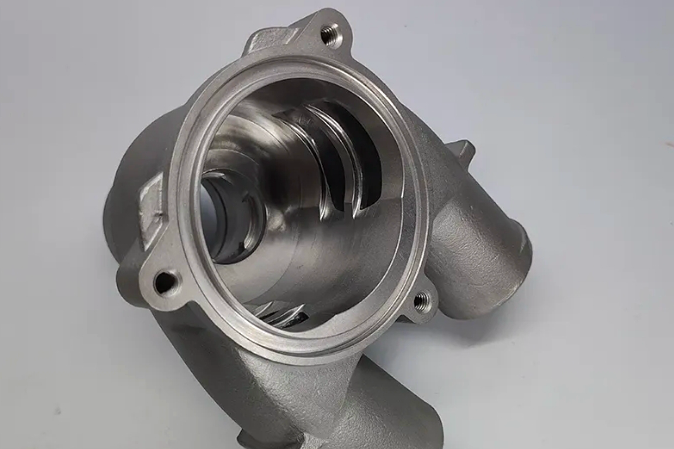

Hastelloy B-3 Pumpengehäuse Wachsausschmelzgießerei
Einführung
Hastelloy B-3 ist eine Nickel-Molybdän-Legierung, die hervorragende Beständigkeit gegen Salzsäure, starke Reduktionsmittel und Spannungsrisskorrosion bietet, was sie besonders geeignet für Pumpenkomponenten macht, die aggressiven chemischen Umgebungen ausgesetzt sind. Bei Neway AeroTech fertigen wir Hastelloy B-3 Pumpengehäuse mit fortschrittlichen Wachsausschmelzgießverfahren, die eine überlegene Maßgenauigkeit, mikrostrukturelle Integrität und außergewöhnliche Korrosionsbeständigkeit gewährleisten.
Durch kontrollierte Vakuum-Feinguß Methoden liefert Neway AeroTech Hastelloy B-3 Pumpenteile mit minimaler Porosität, hervorragenden mechanischen Eigenschaften und gleichbleibender Qualität, wie sie für anspruchsvolle chemische Verfahrenstechnik und pharmazeutische Anwendungen erforderlich ist.
Wesentliche Fertigungsherausforderungen für Hastelloy B-3 Pumpengehäuse
Präzise Kontrolle der chemischen Zusammensetzung, um den Molybdängehalt und die Korrosionsbeständigkeit aufrechtzuerhalten.
Steuerung der Erstarrungsgeschwindigkeiten, um Seigerungen und interne Defekte zu reduzieren.
Einhalten von Maßtoleranzen innerhalb von ±0,05 mm für kritische Pumpenbaugruppen.
Sicherstellen der Oberflächengüte (Ra ≤1,6 µm) für optimale Strömungs- und Dichtleistung.
Wachsausschmelzgießverfahren für Hastelloy B-3 Pumpenkomponenten
Das Wachsausschmelzgießverfahren für Hastelloy B-3 Pumpengehäuse umfasst:
Wachsmodellherstellung: Hochpräzise Spritzgussfertigung für Pumpengeometrien.
Keramikschalenbildung: Aufbau und Trocknung mehrerer Keramikschlicker- und feuerfester Sandschichten.
Entwachsung: Dampfautoklav bei ~150°C zur Entfernung des Wachses ohne Beschädigung der Schalenfestigkeit.
Vakuumschmelzen und -gießen: Hastelloy B-3 Legierung wird unter Vakuum (<10⁻³ Pa) geschmolzen und vergossen, um Reinheit zu gewährleisten.
Kontrollierte Erstarrung: Abkühlung mit ~5–7°C/min, um eine feine Mikrostruktur mit minimalen Defekten sicherzustellen.
Schalenentfernung und Nachbearbeitung: Schalenentfernung, Reinigung, CNC-Bearbeitung und nach Bedarf Oberflächenbehandlungen.
Vergleichende Analyse von Pumpengehäuse-Fertigungsmethoden
Verfahren | Oberflächengüte | Maßgenauigkeit | Korrosionsbeständigkeit | Eignung für Komplexität | Kostenniveau |
|---|---|---|---|---|---|
Wachsausschmelzguss | Hervorragend (Ra ≤1,6 µm) | Hoch (±0,05 mm) | Hervorragend | Hoch (komplexe Formen) | Mittel |
Sandguss | Mittel (Ra ~12 µm) | Mittel (±0,5 mm) | Gut | Mittel | Niedrig |
Schmieden + CNC-Bearbeitung | Gut (Ra ~3 µm) | Sehr hoch (±0,01 mm) | Hervorragend | Niedrig (einfache Formen) | Hoch |
CNC-Bearbeitung aus Block | Hervorragend (Ra ≤0,8 µm) | Sehr hoch (±0,01 mm) | Gut | Mittel | Hoch |
Strategie zur Auswahl des Pumpengehäuse-Fertigungsverfahrens
Wachsausschmelzguss ist ideal für komplexe Hastelloy B-3 Pumpengehäuse, die hohe Korrosionsbeständigkeit und Präzision benötigen.
Sandguss eignet sich für größere, einfachere Pumpenkomponenten mit moderaten Anforderungen.
Schmieden + CNC-Bearbeitung wird gewählt, wenn ultrahohe Festigkeit und defektfreie Gefügestrukturen notwendig sind.
CNC-Bearbeitung findet Anwendung bei kleinen, hochpräzisen Teilen, bei denen maximale Maßkontrolle erforderlich ist.
Hastelloy B-3 Materialleistungsmatrix
Material | Zugfestigkeit (MPa) | Max. Temp. (°C) | Korrosionsbeständigkeit | Hauptanwendungen |
|---|---|---|---|---|
760 | 650 | Hervorragende Beständigkeit gegen Salzsäure und Reduktionsmittel | Chemiepumpen, Wärmetauscher | |
760 | 650 | Hervorragende Beständigkeit in reduzierenden Umgebungen | Chemieventil- und Pumpenteile | |
750 | 1038 | Breite Beständigkeit gegen aggressive Chemikalien | Reaktorbehälter, Chemiepumpen | |
550 | 480 | Sehr gute Beständigkeit gegen Meerwasser und Säuren | Marinepumpen, Prozesskomponenten | |
930 | 980 | Überlegene Oxidations- und Meerwasserbeständigkeit | Offshore-Pumpenkomponenten | |
890 | 800 | Hervorragende Verschleiß- und Korrosionsbeständigkeit | Ventilsitze, hochverschleißfeste Pumpeneinbauten |
Begründung für die Materialauswahl von Hastelloy B-3
Hastelloy B-3: Am besten geeignet für Pumpen, die aggressive Säuren fördern, mit verbesserter Spannungsrisskorrosionsbeständigkeit.
Hastelloy B-2: Geeignet für reduzierende Umgebungen, die eine hervorragende chemische Beständigkeit erfordern.
Hastelloy C-276: Bevorzugt, wo oxidierende und reduzierende Chemikalien gleichzeitig vorkommen.
Monel 400: Eingesetzt für die Förderung mariner Fluide mit moderater chemischer Beständigkeit.
Inconel 625: Verwendet in Hochtemperatur- und Meerwassersystemen.
Stellite 6: Ideal für Pumpeneinbauten, die extreme Verschleißfestigkeit benötigen.
Wesentliche Nachbearbeitungstechniken
Heißisostatisches Pressen (HIP): Erhöht Dichte und Festigkeit durch Beseitigung interner Porosität.
Präzisions-CNC-Bearbeitung: Erreicht ±0,01 mm Maßtoleranzen, die für die Pumpenleistung entscheidend sind.
Oberflächenbehandlungen: Verbessern die Korrosionsbeständigkeit und optimieren den hydraulischen Wirkungsgrad.
Materialprüfung & Analyse: Stellt die Einhaltung mechanischer und chemischer Spezifikationen sicher.
Branchenanwendungen und Fallstudie
Hastelloy B-3 Pumpengehäuse von Neway AeroTech werden in Säureproduktionsanlagen, Spezialchemieindustrien und pharmazeutischen Flüssigkeitssystemen eingesetzt. In einem Projekt für ein Salzsäurerecyclingsystem arbeiteten Hastelloy B-3 Pumpengehäuse über 4 Jahre wartungsfrei und reduzierten die Austauschhäufigkeit um 40 % im Vergleich zu herkömmlichen Edelstahlpumpen.
FAQs
Welche Maßgenauigkeit kann Neway AeroTech für Hastelloy B-3 Pumpengehäuse erreichen?
Warum ist Wachsausschmelzguss ideal f�r die Fertigung von Hastelloy B-3 Pumpenteilen?
Wie schneidet Hastelloy B-3 im Vergleich zu Hastelloy B-2 in der Korrosionsbeständigkeit ab?
Welche Branchen verwenden am häufigsten Hastelloy B-3 Pumpenkomponenten?
Wie stellt Neway AeroTech die Qualität und Haltbarkeit von Hastelloy B-3 Pumpengussstücken sicher?
