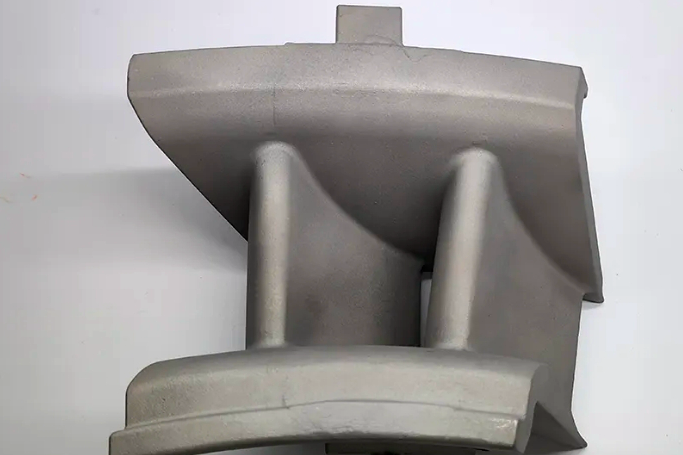

Kobaltlegierungen Nimonic 90 Leitschaufeln für Düsengehäuse Präzisionsfeingussgießerei
Einführung
Nimonic 90 ist eine hochfeste Nickel-Chrom-Kobalt-Legierung, die speziell für außergewöhnliche Hochtemperaturfestigkeit, Kriechbeständigkeit und Oxidationsbeständigkeit bis zu 950°C entwickelt wurde. Mit einer Zugfestigkeit von etwa 1000 MPa und hervorragender Ermüdungslebensdauer ist sie die bevorzugte Wahl für die Herstellung von Leitschaufeln für Düsengehäuse, die in Gasturbinen und Luftfahrtantriebssystemen verwendet werden.
Bei Neway AeroTech sind wir auf die Herstellung von Nimonic 90 Leitschaufeln für Düsengehäuse durch fortschrittlichen Vakuumfeinguss spezialisiert und erreichen dabei präzise Maßtoleranzen, feine Oberflächengüten und optimierte Mikrostrukturen für überlegene Turbinenleistung und verlängerte Bauteillebensdauer.
Wesentliche Fertigungsherausforderungen für Nimonic 90 Leitschaufeln für Düsengehäuse
Präzise Legierungszusammensetzungskontrolle (Ni ≥55 %, Cr ~19,5 %, Co ~18 %, Ti ~2,5 %, Al ~1,4 %) für mechanische und thermische Stabilität.
Strenge Abkühlratenkontrolle (~4–6 °C/min), um feine äquiaxiale Körner zu bilden und Mikroseigerung zu verhindern.
Erreichen enger Toleranzen (±0,05 mm), um die Konsistenz der aerodynamischen Strömung sicherzustellen.
Hochwertige Oberflächengüten (Ra ≤1,6 µm) sind entscheidend, um Strömungsstörungen zu minimieren.
Präzisionsfeingussprozess für Nimonic 90 Leitschaufeln
Der Produktionsprozess umfasst:
Wachsmodellherstellung: Spritzgegossene Präzisionswachsmodelle mit ±0,1 % Maßwiederholgenauigkeit.
Schalenaufbau: Auftrag mehrerer feiner keramischer Schlickerschichten und feuerfester Sande für robuste Formschalen.
Entwachsung: Dampfautoklavierung bei ~150 °C sorgt für saubere Wachsentfernung ohne Rissbildung der Schale.
Vakuumschmelzen und -gießen: Nimonic 90-Legierung wird bei ~1420 °C unter Vakuum (<10⁻³ Pa) geschmolzen und vergossen, um Oxidation zu vermeiden.
Kontrollierte Erstarrung: Langsame Abkühlung erreicht optimale feinkörnige Struktur und verbessert Kriech- und Ermüdungsbeständigkeit.
Schalenentfernung und Nachbearbeitung: Schalenentfernung, CNC-Präzisionsbearbeitung und Polieren, um die endgültigen aerodynamischen Spezifikationen zu erfüllen.
Vergleichende Analyse von Gussverfahren für Leitschaufeln für Düsengehäuse
Verfahren | Oberflächengüte | Maßgenauigkeit | Mechanische Festigkeit | Hochtemperaturbeständigkeit | Kostenniveau |
|---|---|---|---|---|---|
Vakuumfeinguss | Ausgezeichnet (Ra ≤1,6 µm) | Sehr hoch (±0,05 mm) | Überlegen (~1000 MPa) | Hervorragend (~950 °C) | Mittel |
Äquiaxiales Kristallgussverfahren | Gut (Ra ~3 µm) | Hoch (±0,05 mm) | Sehr gut (~980 MPa) | Hoch (~900 °C) | Mittel |
Sandguss | Mäßig (Ra ~12 µm) | Mäßig (±0,5 mm) | Gut (~850 MPa) | Mäßig (~800 °C) | Niedrig |
CNC-Bearbeitung aus Block | Ausgezeichnet (Ra ≤0,8 µm) | Sehr hoch (±0,01 mm) | Überlegen (~1000 MPa) | Hervorragend (~950 °C) | Hoch |
Optimale Fertigungsstrategie für Nimonic 90 Leitschaufeln für Düsengehäuse
Vakuumfeinguss: Ideal für kritische Turbinenkomponenten, die Ra ≤1,6 µm und ±0,05 mm Toleranzen bei hoher Festigkeit bei 950 °C erfordern.
Äquiaxiales Kristallgussverfahren: Geeignet für hochfeste sekundäre Turbinenanwendungen, bei denen geringe Kosteneinsparungen akzeptabel sind.
Sandguss: Beschränkt auf nicht-aerodynamische, niedrig belastete Turbinenteile.
CNC-Bearbeitung aus Block: Wird zur Fertigstellung präziser kritischer Bereiche wie Dichtungs- und aerodynamischer Oberflächen angewendet.
Übersicht über die Leistung der Nimonic 90-Legierung
Eigenschaft | Wert | Anwendungsrelevanz |
|---|---|---|
Zugfestigkeit | ~1000 MPa | Überlegene Festigkeit unter hohen thermischen und mechanischen Belastungen |
Max. Betriebstemperatur | ~950 °C | Stabile Leistung unter kontinuierlichem thermischen Zyklus |
Kriechbeständigkeit | Hervorragend | Verlängert die Schaufellebensdauer unter hoher Belastung |
Oxidationsbeständigkeit | Ausgezeichnet | Schützt Oberflächen in aggressiven Heißgasumgebungen |
Wärmeausdehnungskoeffizient | ~13,5 µm/m·°C | Gewährleistet Maßstabilität während schneller Erwärmung |
Vorteile der Verwendung von Nimonic 90 für Leitschaufeln für Düsengehäuse
Hochtemperaturfestigkeit und Kriechbeständigkeit erhalten die Schaufelintegrität bei Betriebstemperaturen bis zu 950 °C.
Ausgezeichnete Ermüdungsbeständigkeit verhindert Ausfälle unter zyklischer thermisch-mechanischer Belastung.
Hervorragende Oxidationsbeständigkeit verlängert die Lebensdauer in aggressiven Turbinenumgebungen.
Gute Gießbarkeit ermöglicht die Herstellung präziser, komplexer aerodynamischer Schaufelprofile.
Nachbearbeitungstechniken für Nimonic 90-Schaufeln
Heißisostatisches Pressen (HIP): Verdichtet das Material und verbessert die Ermüdungs- und Kriechbeständigkeit um 15–20 %.
Wärmedämmschicht (TBC): Auftrag einer ~250 µm dicken Keramikbeschichtung, die die Oberflächentemperatur um bis zu 150 °C senkt.
Präzisions-CNC-Bearbeitung: Endbearbeitung erreicht Ra ≤0,8 µm und Toleranzen innerhalb ±0,01 mm für aerodynamische Leistung.
Zerstörungsfreie Prüfung (NDT): Gewährleistet Null-Fehler-Qualität durch Ultraschall-, Eindring- und metallografische Analyse.
Prüfung und Qualitätssicherung für Leitschaufeln für Düsengehäuse
Koordinatenmessmaschine (CMM): Misst Schaufelprofile und kritische Oberflächen mit ±0,05 mm Genauigkeit.
Ultraschallprüfung (UT): Identifiziert interne Fehler zerstörungsfrei.
Eindringprüfung (PT): Erkennt feine Oberflächendiskontinuitäten bis 0,002 mm.
Metallografische Analyse: Bestätigt, dass Mikrostruktur und Kornqualität den Luftfahrtstandards entsprechen.
Branchenanwendungen und Fallstudie
Von Neway AeroTech hergestellte Nimonic 90 Leitschaufeln für Düsengehäuse werden umfassend in Luftfahrtantrieben, industriellen Gasturbinen und Hochleistungsturbomaschinen eingesetzt. In einem führenden Luftfahrtturbinenprogramm zeigten Nimonic 90-Schaufeln eine um 32 % längere Lebensdauer als herkömmliche Nickellegierungen unter Dauerbetrieb bei 930 °C, was die Wartungsintervalle des Motors erheblich verlängerte und den Gesamtwirkungsgrad verbesserte.
FAQs
Welche Maßtoleranzen erreicht Neway AeroTech für Nimonic 90 Leitschaufeln für Düsengehäuse?
Warum ist Vakuumfeinguss das beste Verfahren zur Herstellung von Nimonic 90 Turbinenteilen?
Wie übertrifft Nimonic 90 andere Nickellegierungen in Turbinenanwendungen?
Welche Branchen verwenden hauptsächlich Nimonic 90 Leitschaufeln für Düsengehäuse?
Wie stellt Neway AeroTech die strukturelle Integrität und Zuverlässigkeit von Nimonic 90-Gussstücken sicher?
