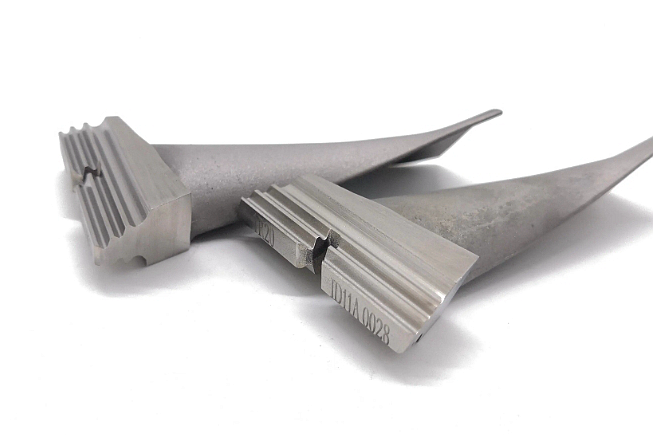

Kobaltlegierungen Inconel 738LC Turbinenschaufel Isothermes Schmieden Gießerei

Kernherausforderungen bei der Fertigung von Inconel 738LC Turbinenschaufeln

Das Schmieden von Inconel 738LC Turbinenschaufeln unter isothermen Bedingungen birgt komplexe technische Herausforderungen:

• Handhabung enger Schmiedetemperaturbereiche (~1020–1120°C), um Rissbildung und Korngrenzenversprödung zu verhindern.

• Erzielung feinkörniger, homogener Mikrostrukturen, die die Kriech- und Ermüdungsbeständigkeit erhöhen.

• Einhalten extrem enger Maßtoleranzen (±0,03 mm), die für die Turbinenrotormontage und aerodynamische Leistung entscheidend sind.

• Kontrolle von Verformungsraten und Werkzeugtemperaturen minimiert Eigenspannungen und gewährleistet hohe metallurgische Integrität.

Isothermer Schmiedeprozess für Inconel 738LC Turbinenschaufeln

Unser präziser isothermer Schmiedeprozess umfasst:

1. Knüppelvorbereitung: Homogenisierung und Vorwärmung von Inconel 738LC Knüppeln zur Sicherstellung der Mikrostrukturhomogenität.

2. Isotherme Werkzeugerwärmung: Halten der Werkzeuge auf Temperaturen nahe der Schmiedetemperatur (~1050–1100°C), um Temperaturgradienten zu minimieren.

3. Präzisionsschmiedevorgang: Gesteuertes Langsam-Schmieden bei konstanter Temperatur zur Erzielung optimaler Kornverfeinerung und Verhinderung von Rissbildung.

4. Gesteuerte Abkühlung: Ofen- oder Langsamluftabkühlung zur Reduzierung von Eigenspannungen und Verhinderung von Mikrorissbildung.

5. Wärmebehandlung nach dem Schmieden: Lösungsglühen (~1120°C) gefolgt von Auslagern bei ~845°C zur Optimierung der γ'-Phasenausscheidung und mechanischen Festigkeit.

6. Finale CNC-Bearbeitung: Erreichen endgültiger Maßtoleranzen von ±0,01 mm und Oberflächengüten Ra ≤1,6 µm auf kritischen Oberflächen.

Vergleich von Fertigungsmethoden für Inconel 738LC Turbinenschaufeln

Strategie zur Auswahl der Fertigungsmethode

Die Auswahl hängt von Leistungsanforderungen und Fertigungsprioritäten ab:

• Isothermes Schmieden: Die bevorzugte Methode zur Herstellung von Turbinenschaufeln, die überlegene Ermüdungslebensdauer, feinkörnige Mikrostrukturen und herausragende Maßhaltigkeit erfordern. Geschmiedete Inconel 738LC Schaufeln zeigen eine um 30–40 % bessere Ermüdungsleistung als konventionell gegossene Schaufeln.

• Gießen mit gerichteter Erstarrung: Geeignet für Turbinenschaufeln, die unter anhaltender hoher Kriechspannung arbeiten, aber mit etwas geringerer Maßgenauigkeit als Schmiedeteile.

• Vakuum-Feinguss: Angemessen für weniger kritische Schaufeln, bei denen mäßige Festigkeit und Kosteneffizienz die Hauptziele sind.

Inconel 738LC Leistungsmatrix

Vorteile von isotherm geschmiedeten Inconel 738LC Schaufeln

Die Verwendung von Inconel 738LC in isotherm geschmiedeten Turbinenschaufeln bietet mehrere entscheidende Vorteile:

• Überlegene Ermüdungsbeständigkeit: Feinkörnige Mikrostrukturen verhindern Rissbildung unter zyklischer Belastung und verlängern die Bauteillebensdauer.

• Erhöhte Kriechbeständigkeit: Geschmiedete Strukturen übertreffen gegossene Äquivalente bei langfristiger Hochspannungs- und Hochtemperaturexposition deutlich.

• Verbesserte Maßgenauigkeit: Enge Toleranzen (±0,03 mm) gewährleisten eine bessere Passung bei der Rotormontage und aerodynamische Schaufelprofile.

• Ausgezeichnete Oxidationsbeständigkeit: Erhält die Oberflächenintegrität und schützt vor Heißgaskorrosion auch bei Temperaturen bis zu 980°C.

Wichtige Nachbearbeitungstechniken

Die Nachbearbeitung optimiert die Schaufelleistung weiter:

• Heißisostatisches Pressen (HIP): Verdichtet das Schmiedeteil und eliminiert verbleibende Porosität.

• Wärmebehandlung: Lösungsglüh- und Auslagerungszyklen zur Optimierung mechanischer Eigenschaften und Phasenstabilität.

• Präzisions-CNC-Bearbeitung: Erreicht finale Tragflächen- und Fußgeometrien innerhalb von ±0,01 mm für perfekte Passung und aerodynamische Leistung.

• Oberflächenveredelung: Polieren und Auftragen von Wärmedämmschichten (TBC) für erhöhte Oxidations- und Thermoschockbeständigkeit.

Prüfmethoden und Qualitätssicherung

Alle Neway AeroTech Turbinenschaufeln durchlaufen eine strenge validierung nach Luft- und Raumfahrtstandards:

• Koordinatenmessmaschine (CMM): Maßliche Prüfungen mit ±0,005 mm Genauigkeit.

• Röntgenprüfung: Zerstörungsfreie Erkennung interner Fehler und Porosität.

• Metallografische Mikroskopie: Bewertung der Kornstruktur und Phasenverteilung.

• Zug- und Kriechprüfung: Validierung mechanischer Eigenschaften unter Betriebsbedingungen.

Wir halten die vollständige Einhaltung der AS9100 Luft- und Raumfahrt-Qualitätsmanagementstandards ein.

Fallstudie: Isotherm geschmiedete Inconel 738LC Turbinenschaufeln

Neway AeroTech lieferte geschmiedete Inconel 738LC Turbinenschaufeln für einen Luft- und Raumfahrt-Gasturbinenhersteller:

• Betriebstemperatur: Dauerbetrieb bis zu 980°C

• Maßgenauigkeit: Bei ±0,03 mm über kritische Schaufelmerkmale gehalten

• Ermüdungslebensdauer: Um 40 % verbessert im Vergleich zu konventionell gegossenen Schaufeln

• Zertifizierung: Vollständige Konformität mit AS9100 Luft- und Raumfahrt-Qualitätsanforderungen

FAQs

1. Warum wird isothermes Schmieden für Inconel 738LC Turbinenschaufeln bevorzugt?

2. Welche Leistungsvorteile bietet Inconel 738LC für Hochtemperatur-Turbinenanwendungen?

3. Welche Maßtoleranzen sind mit isotherm geschmiedeten Turbinenschaufeln erreichbar?

4. Wie verbessert HIP die mechanische Leistung von geschmiedeten Inconel-Schaufeln?

5. Welchen Luft- und Raumfahrt-Qualitätsstandards entspricht Neway AeroTech für geschmiedete Turbinenschaufeln?
