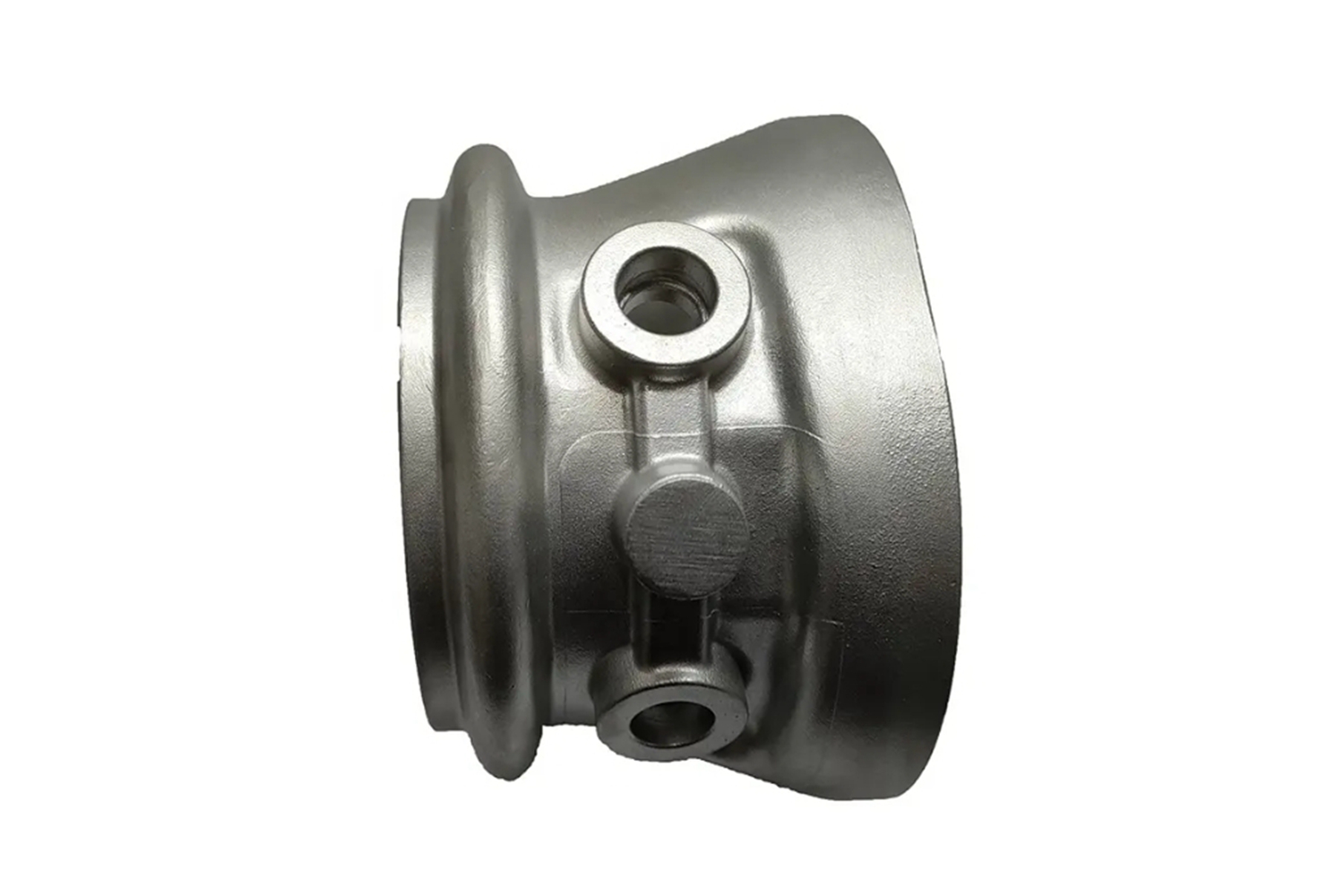

Chemische Verarbeitung Monel Ventilkomponenten Vakuum-Feinguß

Kernherausforderungen beim Gießen von Monel-Ventilkomponenten

Der Vakuum-Feinguss von Monel-Ventilkomponenten adressiert mehrere technische Herausforderungen:

• Korrosionsbeständigkeit: Sicherstellung der Legierungsreinheit und mikroskopischen Integrität, um die Korrosionsbeständigkeit in sauren und alkalischen Lösungen aufrechtzuerhalten.

• Maßgenauigkeit: Erzielung konsistenter Maßtoleranzen (±0,15 mm), die für eine zuverlässige Ventilabdichtung erforderlich sind.

• Oberflächenintegrität: Erreichen einer gleichmäßigen Oberflächenrauheit (Ra 3,2–6,3 µm), um die Dichtleistung zu verbessern.

• Materialreinheit: Reduzierung von Verunreinigungen unter 0,01 % durch präzises Vakuumschmelzen (<0,1 Pa Vakuumdruck).

Detaillierter Monel-Vakuum-Feingussprozess

Wachsmodellherstellung

• Präzisionswachsmodelle reproduzieren die genauen Abmessungen der Ventilkomponenten mit einer Genauigkeit von ±0,1 mm.

Keramikschalenformbildung

• Keramikschalen (6–12 mm dick), die durch wiederholtes Auftragen von Schlicker und Trocknungsphasen aufgebaut werden, bewahren die Formfestigkeit für geschmolzenes Monel (~1350°C).

Vakuumschmelzen und Gießen

• Monel-Legierungen werden vakuuminduktionsgeschmolzen (Druck <0,1 Pa), was Oxidation und Gasaufnahme verhindert.

• Präzises Vakuumgießen erzeugt nahezu endkonturnahe Formen und minimiert Materialverschwendung.

Schalenentfernung und Endbearbeitung

• Keramikschalen werden mechanisch oder chemisch entfernt.

• CNC-Präzisionsbearbeitung erreicht die finale Maßgenauigkeit (±0,15 mm) und die gewünschte Oberflächengüte (Ra 3,2–6,3 µm).

Vergleich von Herstellungsverfahren für Ventilkomponenten

Strategie zur Auswahl des Herstellungsverfahrens

• Vakuum-Feinguss: Optimal für komplexe Ventilgeometrien, die hervorragende Korrosionsbeständigkeit und Maßgenauigkeit (±0,15 mm) erfordern.

• CNC-Bearbeitung: Empfohlen für kritische Dichtflächen, die höchste Präzision (±0,005 mm) und ultrafeine Oberflächengüten erfordern.

• Schmieden: Geeignet für hochfeste Ventilkörper in Szenarien mit höheren Stückzahlen und akzeptablen Toleranzen (±0,2 mm).

• Selektives Laserschmelzen (SLM): Ideal für die schnelle Prototypenfertigung komplexer Ventilkonstruktionen mit internen Kanälen.

Leistungsmatrix von Monel-Legierungen

Strategie zur Auswahl von Monel-Legierungen

• Monel 400: Ideal für Standardventile, die allgemeine Korrosionsbeständigkeit und Haltbarkeit in verschiedenen chemischen Prozessen erfordern.

• Monel K500: Ausgewählt für kritische Ventilspindeln und -sitze, die überlegene Festigkeit (1100 MPa) und außergewöhnliche Beständigkeit gegen Meerwasserkorrosion erfordern.

• Monel R405: Optimal für präzise Regelventile, die ausgezeichnete Bearbeitbarkeit und stabile Korrosionsleistung benötigen.

• Monel 450: Gewählt für robuste Ventilsitze und Auskleidungen, die hochkorrosiven Umgebungen ausgesetzt sind.

• Monel 404: Geeignet für niedrig belastete interne Ventilkomponenten mit strengen Korrosionsbeständigkeitsanforderungen.

• Monel 401: Bevorzugt für kleine Ventilauskleidungen, die in stark sauren Lösungen arbeiten.

Wichtige Nachbearbeitungstechnologien

• Wärmebehandlung: Verbessert mechanische Eigenschaften und Korrosionsbeständigkeit.

• Heißisostatisches Pressen (HIP): Beseitigt Porosität, gewährleistet strukturelle Integrität.

• Präzisions-CNC-Bearbeitung: Erreicht erforderliche Maßtoleranzen (±0,005 mm) und Dichtflächengüten.

• Oberflächenbeschichtung und Passivierung: Erhöht die Korrosionsbeständigkeit und verlängert die Ventillebensdauer.

Branchenfallstudie: Monel-Ventilkomponenten für korrosive chemische Anwendungen

Neway AeroTech lieferte kürzlich Monel K500-Ventilkomponenten an einen globalen Kunden aus der chemischen Verarbeitung. Durch Vakuum-Feinguss, präzise CNC-Endbearbeitung und strenge HIP-Verarbeitung lieferten wir Ventilspindeln und -sitze mit überlegener Festigkeit (1100 MPa), außergewöhnlicher Korrosionsbeständigkeit und hervorragender Maßgenauigkeit (±0,15 mm). Dies gewährleistete einen zuverlässigen Ventilbetrieb unter hochkorrosiven, hochdruckchemischen Bedingungen.

Unsere bewährte Leistung unterstreicht unsere branchenführende Fähigkeit als Hersteller von Monel-Ventilkomponenten.

FAQs

1. Was sind typische Lieferzeiten für Monel-Ventilkomponenten, die durch Vakuum-Feinguss hergestellt werden?

2. Können Sie Prototypen- oder Kleinserienfertigung für kundenspezifische Ventilteile unterstützen?

3. Welchen Zertifizierungen der chemischen Verarbeitungsindustrie entsprechen Ihre Ventilkomponenten?

4. Wie garantieren Sie gleichbleibende Qualität und Korrosionsbeständigkeit für Monel-Ventile?

5. Bieten Sie Materialauswahlberatung speziell für Anwendungen in der chemischen Industrie an?
