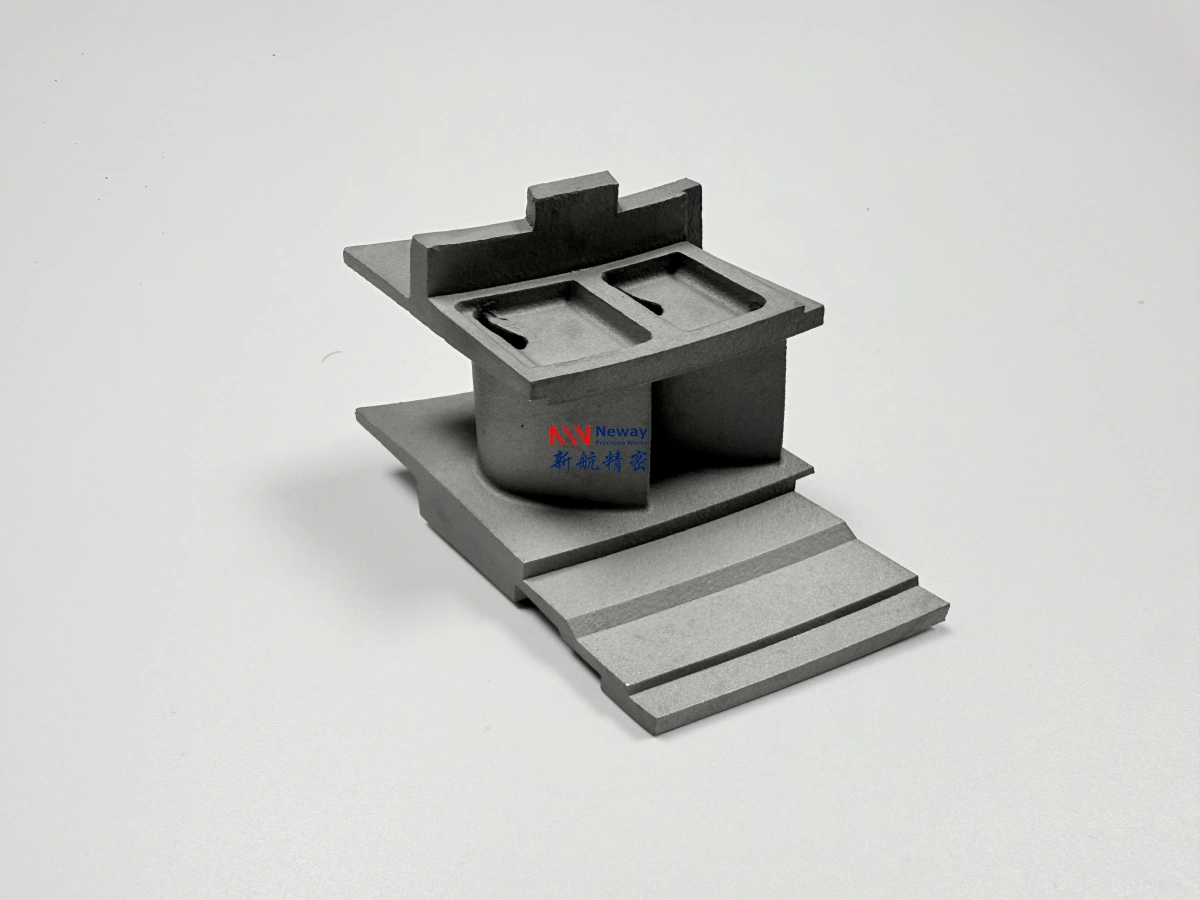

基于样品、图纸和 3D 扫描数据的定制燃气轮机维修零件
NewayAeroTech 可根据图纸、磨损样品、3D 扫描数据、三坐标测量机（CMM）测量数据或涡轮机型号信息，制造定制燃气轮机维修零件。对于发电涡轮机维修项目，客户并不总是拥有完整的原始图纸或活跃的 OEM 备件供应。在这些情况下，逆向工程和定制制造可以帮助创建用于维护、大修和长期备件计划的替换涡轮零件。
定制燃气轮机维修零件可能包括叶片、导叶、喷嘴导向叶片、燃气轮机喷嘴、燃烧室衬套、过渡段、护罩、密封段、密封环、叶轮、支架、套筒、块体以及其他热端部件或旋转部件。关键挑战不仅在于复制旧零件的形状。供应商必须了解材料、服役磨损、功能基准、热处理、涂层、检测以及制造可行性。
NewayAeroTech 通过样品审查、3D 扫描、CMM 测量、材料验证、CAD 重构、可制造性设计（DFM）审查、原型制造、首件检验和批量维修零件生产，支持发电涡轮机替换零件的制造。
直接回答：基于样品和扫描数据的定制燃气轮机维修零件
NewayAeroTech 可根据 2D 图纸、3D CAD 文件、磨损样品、3D 扫描数据、CMM 报告或材料分析结果制造定制燃气轮机维修零件。这对于 OEM 零件已停产、交货期过长、成本过高或无法获得完整技术图纸的维修项目非常有用。
我们的定制维修零件支持涵盖：
基于使用过的样品进行逆向工程的涡轮备件
已停产燃气轮机备件的制造
基于 3D 扫描数据的定制涡轮替换零件
用于维修验证的原型和首件制造
用于停机维护的小批量维修零件
用于电厂长期供应的批量备件制造
目标是将旧零件、不完整的图纸或扫描数据转化为可制造的替换组件，并控制材料、几何形状、表面状况、检测记录和交付文档。
何时需要定制燃气轮机维修零件
当标准备件难以采购，或者客户需要更快、更灵活的维修解决方案时，通常需要定制燃气轮机维修零件。发电厂、涡轮机维修公司和维护团队可能会面临紧急的停机计划，此时等待标准供应并不切实际。
常见情况包括：
原始备件已停产或停止供应
OEM 交货期太长，无法满足维护计划
替换零件成本对于小批量维修需求来说过高
客户只有磨损样品或损坏的零件
原始图纸不完整或不可用
客户需要本地等效零件以建立长期备件库存
旧组件需要工程改进、材料审查或工艺优化
在这些情况下，逆向工程和定制制造可以提供一条从损坏样品到可用替换零件的实用途径。
定制维修零件开发的输入数据选项
客户可以利用不同级别的技术数据启动定制燃气轮机维修零件项目。完整的图纸很有帮助，但并非总是可用。NewayAeroTech 可以根据多种类型的输入数据评估项目。
输入数据 | 如何提供帮助 | 典型用途 |
|---|---|---|
2D 图纸 | 提供尺寸、公差、基准、材料和检测要求 | 直接报价和生产审查的最佳依据 |
3D CAD 模型 | 为工装、加工和工艺规划提供完整的几何形状 | 适用于铸造、CNC 加工、电火花加工（EDM）和夹具设计 |
旧样品 | 显示实际的几何形状、材料、磨损、涂层和功能特征 | 当图纸不完整或不可用时非常有用 |
3D 扫描数据 | 捕获复杂的表面几何形状以进行 CAD 重构 | 适用于叶片、导叶、喷嘴、衬套、管道、护罩和磨损样品 |
CMM 报告 | 定义精确的基准、关键尺寸、孔位置和配合特征 | 适用于加工和功能几何形状验证 |
材料分析 | 识别合金化学成分并支持材料选择 | 当原始材料牌号未知时非常有用 |
输入数据越完整，工程审查完成得越快。然而，即使只有磨损样品和涡轮机型号信息，也足以开始可行性审查。

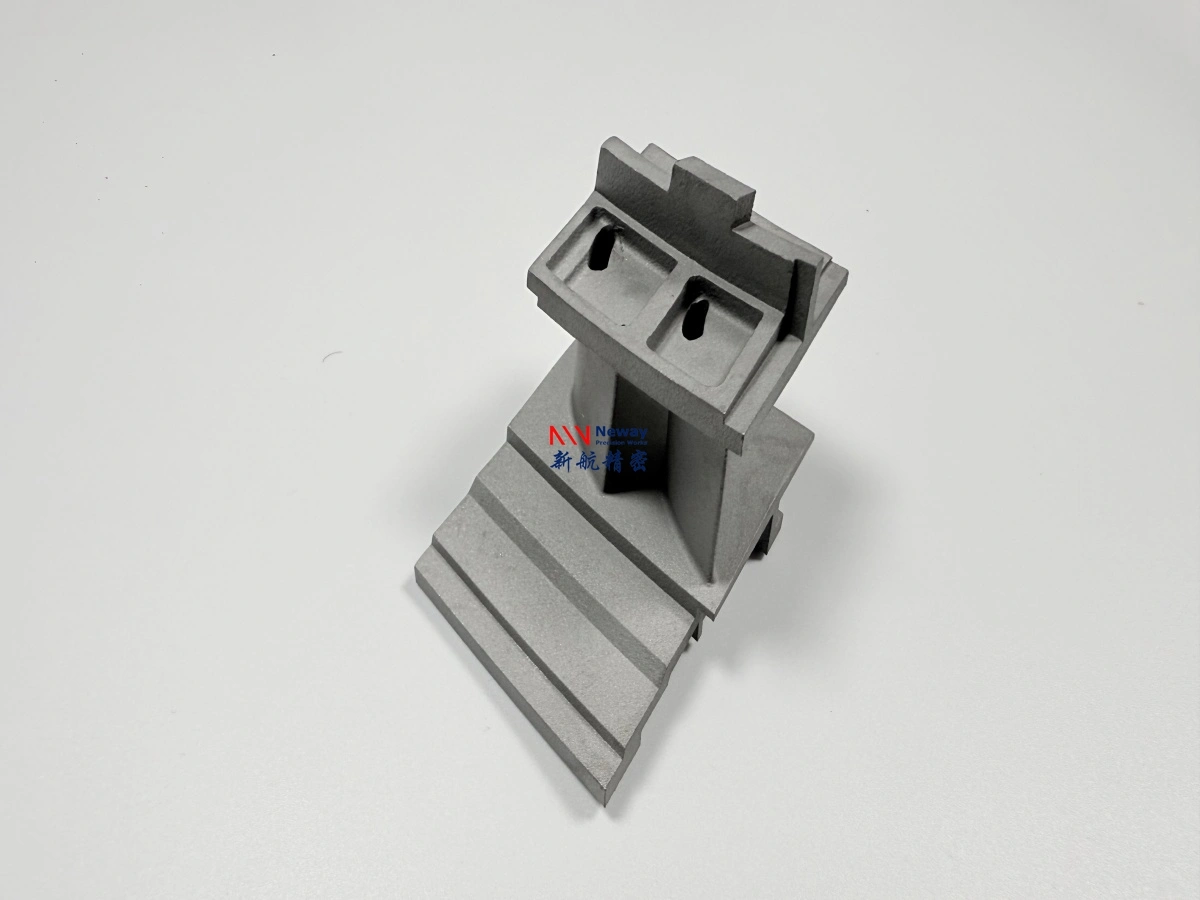

从旧零件到新备件的逆向工程工作流程
燃气轮机替换零件的逆向工程应遵循受控的工作流程。使用过的零件可能包含磨损、变形、裂纹、涂层脱落、修复区域或热损伤。这些损坏特征不应直接复制到新的替换零件中。
实用的逆向工程工作流程包括：
样品审查，以识别零件功能、损坏、磨损区域和关键特征
3D 扫描或 CMM 测量，以捕获几何形状和基准关系
材料验证，以识别合金牌号或可接受的替代品
CAD 重构，以重建原始功能几何形状
DFM 审查，以选择铸造、加工、电火花加工（EDM）、钻孔或后处理路线
原型或首件制造，以进行配合和检测验证
根据要求进行尺寸检测、材料测试和无损检测（NDT）
首件或原型批准后进行批量生产
此过程有助于将磨损样品转化为可靠的新零件，同时降低复制服役损坏或非功能尺寸的风险。
复制磨损样品时的风险控制
逆向工程涡轮零件的最大风险是将磨损的几何形状与原始设计几何形状混淆。使用过的组件在服役过程中可能已经改变了形状。如果供应商完全复制样品，替换零件可能会重复损坏或无法正确配合。
关键风险控制点包括：
区分磨损表面与原始功能表面
识别装配基准、密封面和安装特征
确认翼型、流道、喉部面积或对间隙至关重要的几何形状（如适用）
检查涂层厚度是否改变了可见的零件形状
验证原始材料牌号，而不是仅凭外观猜测
在生产前审查热处理、焊接、涂层和检测要求
在批量制造前使用原型或首件检验
逆向工程应恢复正确的功能，而不仅仅是复制损坏的零件。
定制涡轮维修零件的制造路线选择
定制涡轮维修零件可能需要根据不同的组件类型、材料、几何形状、温度暴露情况和检测要求采用不同的制造路线。有些零件最适合通过铸造制造。其他零件则需要从合格坯料进行 CNC 加工、成型、焊接、电火花加工（EDM）、深孔钻削或后处理。
NewayAeroTech 为需要近净成形几何形状的复杂高温合金零件提供真空精密铸造服务。对于精密接口、榫头、平台、密封面、孔和安装特征，使用高温合金 CNC 加工来控制最终尺寸和装配精度。对于热处理、表面准备、清洁和涂层前的精加工，高温合金后处理支持最终的制造路线。
零件类型 | 可能的制造路线 | 关键控制点 |
|---|---|---|
叶片 | 精密铸造、定向凝固铸造、单晶铸造、CNC、EDM | 叶片榫头、翼型、冷却特征、材料和晶体结构 |
导叶 / 喷嘴导向叶片 (NGVs) | 真空铸造、等轴晶铸造、定向凝固铸造、CNC | 翼型轮廓、喉部面积、平台、材料一致性 |
喷嘴 | 特种合金铸造、真空铸造、CNC、EDM、钻孔 | 流道轮廓、冷却孔、密封面、喉部面积 |
燃烧室衬套 | 成型、焊接、加工、钻孔、涂层准备 | 壁厚、圆度、冷却孔、焊接质量 |
过渡段 | 成型、焊接、选择性铸造、CNC、钻孔、后处理 | 进出口轮廓、法兰配合、密封边缘、冷却特征 |
护罩 / 密封段 | 特种合金铸造、真空铸造、CNC、EDM、涂层准备 | 弧形轮廓、段配合、密封表面、涂层余量 |
叶轮 / 旋转部件 | 锻造、粉末冶金、CNC 加工、热处理、动平衡 | 同心度、跳动、疲劳强度、动平衡 |
可定制的典型燃气轮机维修零件
定制维修零件可涵盖热气流路径组件和支持性涡轮维修硬件。正确的工艺取决于零件功能和服务条件。
典型的定制涡轮替换零件包括：
当技术要求明确定义时，这些零件可以根据图纸、扫描样品或重构的 CAD 模型制造。
原型和首件验证
对于逆向工程的涡轮维修零件，在批量生产之前进行原型和首件验证非常重要。首件有助于确认重构的几何形状、材料、制造路线和检测方法是否符合客户的维修目标。
首件验证可能包括：
针对图纸或重构 CAD 模型的尺寸报告
材料报告或化学成分验证
如需，进行荧光渗透检测（FPI）、X 射线、CT 或其他无损检测（NDT）
如需，提供热处理记录和硬度检查
表面光洁度、涂层准备或孔检测报告
客户配合审查或安装反馈
一旦原型或首件获得批准，相同的工艺路线可用于小批量或批量维修零件的生产。
定制维修零件的文档
文档非常重要，因为定制燃气轮机维修零件通常需要通过进货检验、维护审查或供应商资质认证。文档包应与客户的 project 要求和组件关键性相匹配。
常见文档可能包括：
尺寸检验报告
关键尺寸和基准的 CMM 报告
材料证书或化学成分报告
如需，提供 NDT 报告，如 FPI、X 射线、CT 或超声波检测
热处理记录或硬度报告
表面光洁度、涂层准备或孔检测报告
首件检验报告
合格证书
应在报价前确认文档要求，因为测试范围和报告格式会影响成本和交货期。
逆向工程涡轮零件的供应商价值
合格的逆向工程涡轮备件供应商应同时理解工程工作流程和制造路线。供应商必须能够识别在生产前应测量什么、重构什么以及验证什么。
NewayAeroTech 通过提供以下支持来协助定制涡轮维修零件项目：
样品审查和逆向工程支持
3D 扫描和 CMM 数据解读
材料验证和等效合金审查
CAD 重构和 DFM 审查
铸造、CNC 加工、EDM、钻孔、成型或后处理路线选择
原型和首件制造
检测规划和文档支持
小批量和批量备件制造
这种集成方法有助于客户降低供应商协调风险，更高效地从旧样品过渡到可用的维修零件。
定制燃气轮机维修零件的询价单 (RFQ) 检查清单
为了准确报价定制燃气轮机维修零件，客户应尽可能提供详细的技术和服务信息。这有助于供应商评估逆向工程范围、材料要求、制造工艺、检测计划和交货时间表。
完整的询价单应包括：
涡轮机型号、组件名称、零件号、级数和修订版次（如有）
2D 图纸和 3D CAD 模型（如有）
使用过的样品、磨损样品、照片、3D 扫描数据或 CMM 报告
材料牌号、材料证书或样品材料分析（如有）
功能表面、装配基准、密封面、冷却孔和关键尺寸
热处理、涂层、焊接或后处理要求
检测要求，如 CMM、FPI、X 射线、CT、材料报告或 COC
原型、首件、维修批次或长期备件计划的数量
交货时间表、停机时间、包装和文档要求
如果项目基于磨损样品，客户应标记裂纹、磨损区域、涂层脱落、修复区域、变形区域和功能表面。这有助于工程团队避免将服役损坏复制到替换零件中。
