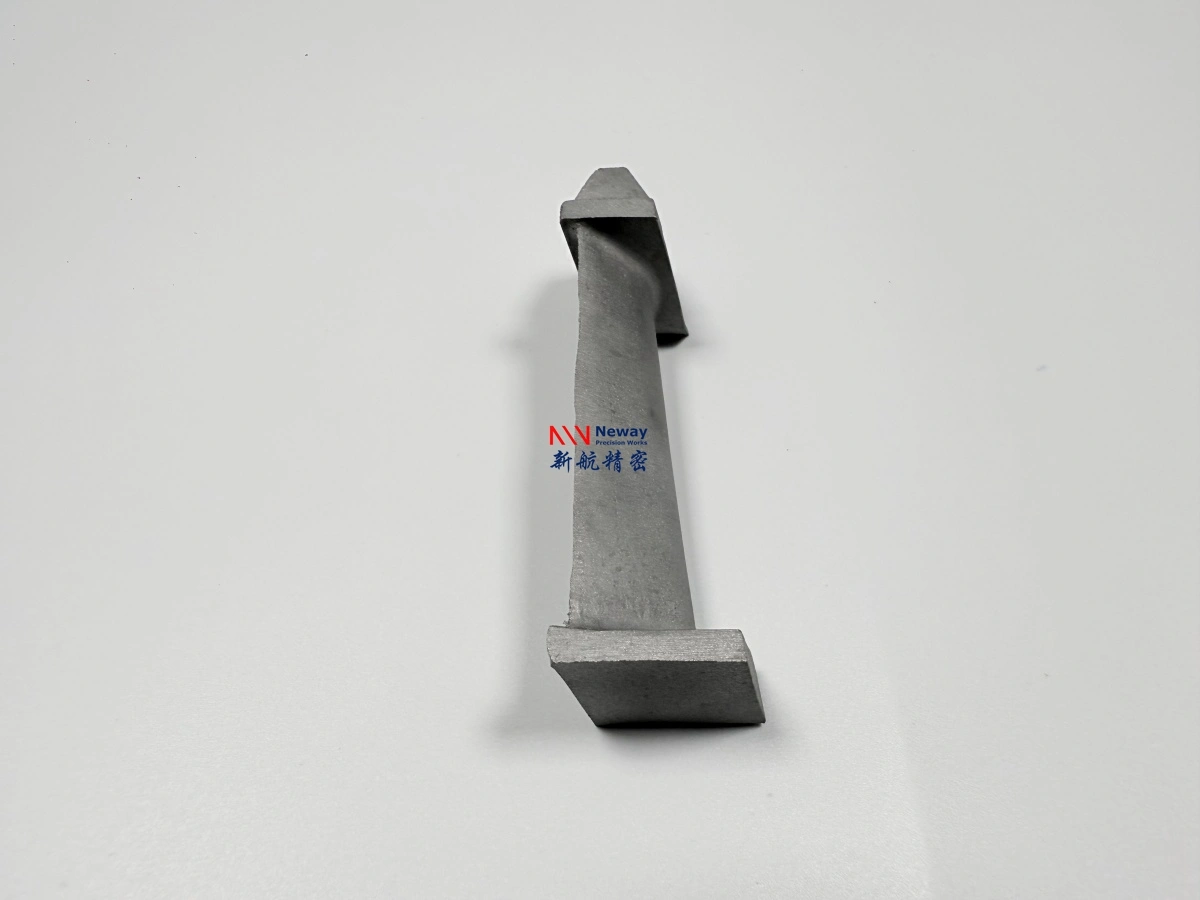

Coulée prototype d'aube de turbine monocristalline – Processus de première pièce

Une demande de devis (RFQ) pour un prototype d'aube de turbine monocristalline doit être traitée comme un processus de première pièce, et non seulement comme une demande pour un ou deux échantillons de coulée. L'acheteur doit définir la maturité de la géométrie de l'aube, les surfaces de la racine et de la plateforme, les caractéristiques de refroidissement interne, le choix de l'alliage, l'approche sélecteur ou germe, l'exigence d'orientation, la surépaisseur d'usinage et les preuves d'inspection avant que le fournisseur puisse juger du processus. La première coulée peut être utile même si elle n'est pas encore une aube prête pour la production, car elle révèle quelles hypothèses doivent être corrigées avant de commencer le travail en petits lots.

NewayAeroTech peut examiner les RFQ basés sur des dessins pour la coulée monocristalline de prototypes d'aubes de turbine, en fonction de la géométrie, de l'alliage, des exigences d'inspection et des limites du projet. Le travail est adapté lorsqu'un acheteur a besoin d'une coulée d'aube en superalliage personnalisée à partir de dessins, de modèles ou d'échantillons soigneusement examinés. Ce n'est pas un processus de pièces de rechange cataloguées et ne doit pas commencer à partir d'une aube usée seule, sauf si l'acheteur accepte que l'usure en service, l'oxydation, les résidus de revêtement et la déformation peuvent rendre certaines géométries peu fiables.

Commencer la RFQ prototype avec la maturité de la géométrie

Pour cette RFQ, les acheteurs doivent d'abord séparer la géométrie confirmée de celle qui est encore en cours de révision de conception. Un dessin d'aube prototype peut déjà fixer l'attache de la racine, la plateforme, l'enveloppe de l'aube, la caractéristique de l'extrémité et les positions des trous de refroidissement. Un autre projet peut n'avoir qu'une surface aérodynamique et un concept de racine grossier. Ces deux RFQ nécessitent des réponses différentes de la part du fournisseur. Un devis de processus pour le premier cas peut discuter de l'outillage, de l'approche du noyau céramique, de la surépaisseur et de l'inspection. Le second cas peut nécessiter un examen de la fabricabilité avant que le périmètre de coulée ne soit tarifé.

La maturité de la géométrie est particulièrement importante pour une aube monocristalline car le processus de coulée doit protéger la croissance cristalline tout en remplissant les parois minces et les passages définis par le noyau. Si la transition de la plateforme, le bord de fuite, le coin de la racine ou la disposition des passages internes sont instables, la première pièce peut révéler des risques d'outillage et de solidification plutôt que la qualité finale de l'aube. Cela est acceptable lorsque l'acheteur comprend l'objectif du prototype. Cela devient un problème lorsqu'une commande d'échantillon est censée se comporter comme un achat de production libéré.

Décisions sur le sélecteur, le germe et l'orientation avant l'outillage

Le fournisseur ne peut pas proposer un processus responsable de prototype monocristallin tant que l'approche de contrôle cristallin n'est pas discutée. Certaines géométries d'aube peuvent utiliser une méthode de sélecteur, tandis que d'autres peuvent impliquer des décisions basées sur le germe en fonction de l'exigence du projet et de l'examen du processus. La RFQ doit indiquer l'orientation cristallographique cible si elle est contrôlée par la spécification de l'acheteur. Si l'acheteur n'a pas d'exigence d'orientation définie, le fournisseur doit savoir si le prototype est destiné à l'apprentissage de la fabricabilité, à la comparaison de matériaux ou à un futur processus d'aube qualifié.

Les décisions sur le sélecteur et le germe affectent la conception du moule, la planification du bloc de démarrage, l'orientation de coulée, le risque de rendement et les preuves d'inspection. Elles affectent également la manière dont la première pièce doit être jugée. Un prototype de coulée qui montre un remplissage de l'aube mais échoue à l'exigence d'orientation n'est pas le même problème qu'un prototype avec une orientation correcte mais un déplacement du noyau, un problème de bord de fuite ou un problème de stock à la racine. Les acheteurs doivent demander au fournisseur de séparer le risque de croissance cristalline du risque de géométrie et d'usinage dans la réponse.

Le choix de l'alliage fait également partie de cette section. Les CMSX, Rene, PWA-type et autres superalliages monocristallins peuvent avoir différentes hypothèses de processus, besoins de traitement thermique et préoccupations d'inspection. Si l'acheteur nomme seulement "superalliage monocristallin" sans nuance, NewayAeroTech peut discuter des familles candidates, mais l'approbation finale du matériau doit rester liée au dessin de l'acheteur, à l'exigence de performance et à la norme d'acceptation.

Surfaces de l'aube prototype nécessitant une surépaisseur d'usinage

Un devis de coulée prototype ne doit pas traiter l'aube comme une aube finie par défaut. L'acheteur doit décider quelles surfaces sont livrées brutes de coulée, quelles surfaces nécessitent une surépaisseur pour l'usinage CNC et quelles caractéristiques nécessitent de l'EDM, du perçage, du meulage ou de la finition après la coulée. Les dentures de racine, les zones en queue d'aronde, les faces d'étanchéité de la plateforme, les caractéristiques d'extrémité, les plots de référence et les trous de fixation ont souvent des exigences d'acceptation différentes de la surface de l'aube. Ces surfaces modifient davantage le devis que le nombre de pièces.

La surépaisseur d'usinage est également une protection contre l'incertitude du prototype. Si le premier outillage ou le premier processus de cire est encore en cours d'affinage, le fournisseur peut recommander une surépaisseur supplémentaire sur la racine, la plateforme ou les surfaces non liées au chemin d'écoulement, tout en gardant l'enveloppe de l'aube sous revue technique. Trop peu de surépaisseur peut rendre une coulée réussie inutilisable après le nettoyage. Trop de surépaisseur peut masquer les problèmes de coulée et augmenter le coût d'usinage. La RFQ doit donc faire de la surépaisseur un élément nommé dans le plan de première pièce.

NewayAeroTech peut examiner la limite entre l'usinage CNC des superalliages, l'EDM, le perçage profond, le traitement thermique et l'inspection lorsque l'acheteur fournit le dessin et le modèle finaux. Si l'acheteur souhaite uniquement une ébauche de coulée, les surfaces d'usinage en aval doivent encore être identifiées afin que l'ébauche puisse être évaluée par rapport aux besoins de nettoyage futurs.

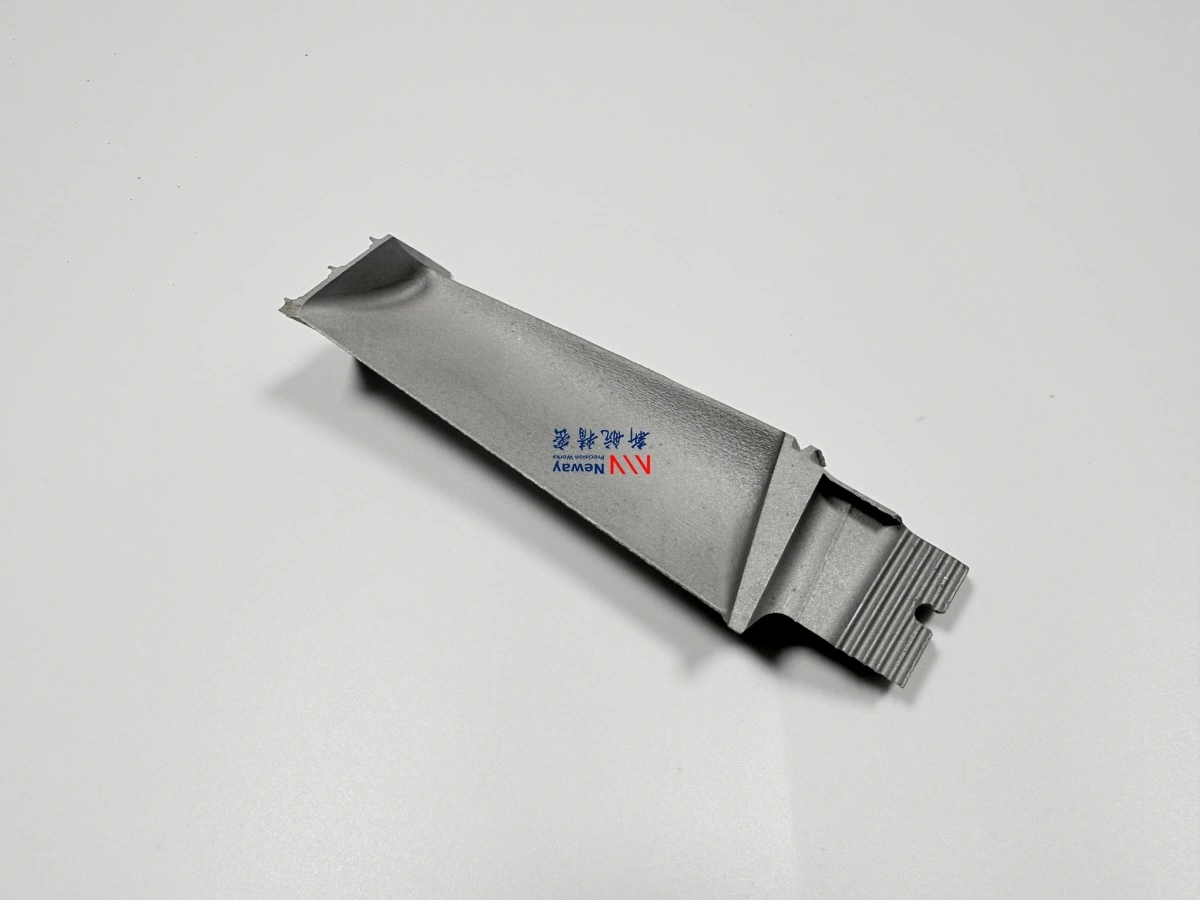

Preuves de première pièce pour l'orientation, le FPI, la radiographie et le CMM

La première pièce doit répondre à un ensemble défini de questions de fabrication. Il n'est pas utile de demander toutes les inspections possibles si le processus est encore instable, et il est risqué de demander uniquement une approbation visuelle lorsque l'aube a des passages internes, une orientation contrôlée et des surfaces critiques pour l'usinage. Pour un prototype d'aube de turbine monocristalline, l'acheteur doit normalement définir une preuve d'orientation, une inspection des indications de surface, un examen des défauts internes, un rapport dimensionnel et tout enregistrement de matériau ou de traitement thermique requis par le projet.

Le FPI peut aider à détecter les indications de surface après la coulée et le traitement. La radiographie ou le CT peuvent être nécessaires pour les caractéristiques internes, le retrait, le déplacement du noyau, les inclusions ou les préoccupations concernant les passages de refroidissement, en fonction de la géométrie de l'aube et du plan d'acceptation. Les rapports CMM peuvent confirmer les dimensions de la racine, de la plateforme, des références et de certaines parties de l'aube, mais l'acheteur doit indiquer quelles dimensions sont significatives au stade du prototype. La métallographie, l'analyse chimique ou l'EBSD peuvent être ajoutées lorsque la question d'acceptation l'exige.

Quand passer de la coulée prototype à l'examen en petits lots

Un acheteur ne doit passer de la coulée prototype à l'examen en petits lots qu'après que les preuves de première pièce répondent aux questions de processus qui bloquaient la planification de la production. La décision n'exige pas de faire semblant que chaque future pièce est identique au premier échantillon. Elle nécessite un accord sur les éléments de conception, d'outillage, de coulée, d'usinage et d'inspection qui sont suffisamment stables pour l'étape suivante. Si la première pièce montre des problèmes non résolus d'orientation, de noyau, de surépaisseur ou d'inspection, la commande suivante doit être une autre itération contrôlée plutôt qu'un lot plus important.

L'examen en petits lots doit inclure la limite du lot, la quantité de coulée, la discussion sur les rebuts acceptables, le plan d'échantillonnage d'inspection, la condition de livraison d'usinage, le traitement thermique, l'exigence HIP ou de revêtement lorsqu'elle est spécifiée, et les enregistrements nécessaires à la libération. Si l'acheteur a besoin d'aubes finies, le devis doit inclure la coulée plus les opérations en aval. Si l'acheteur a besoin d'ébauches prototypes pour un usinage interne, la RFQ doit indiquer quelles surfaces NewayAeroTech n'est pas responsable après la livraison.

Envoyez le dessin de l'aube, le modèle 3D, la nuance d'alliage, l'exigence d'orientation, la quantité de prototype, la condition de livraison, les surfaces d'usinage, les notes sur les caractéristiques internes et les preuves de première pièce requises. NewayAeroTech peut examiner si un processus de coulée prototype d'aube de turbine monocristalline convient au projet et quelles preuves doivent être collectées avant la discussion en petits lots.
