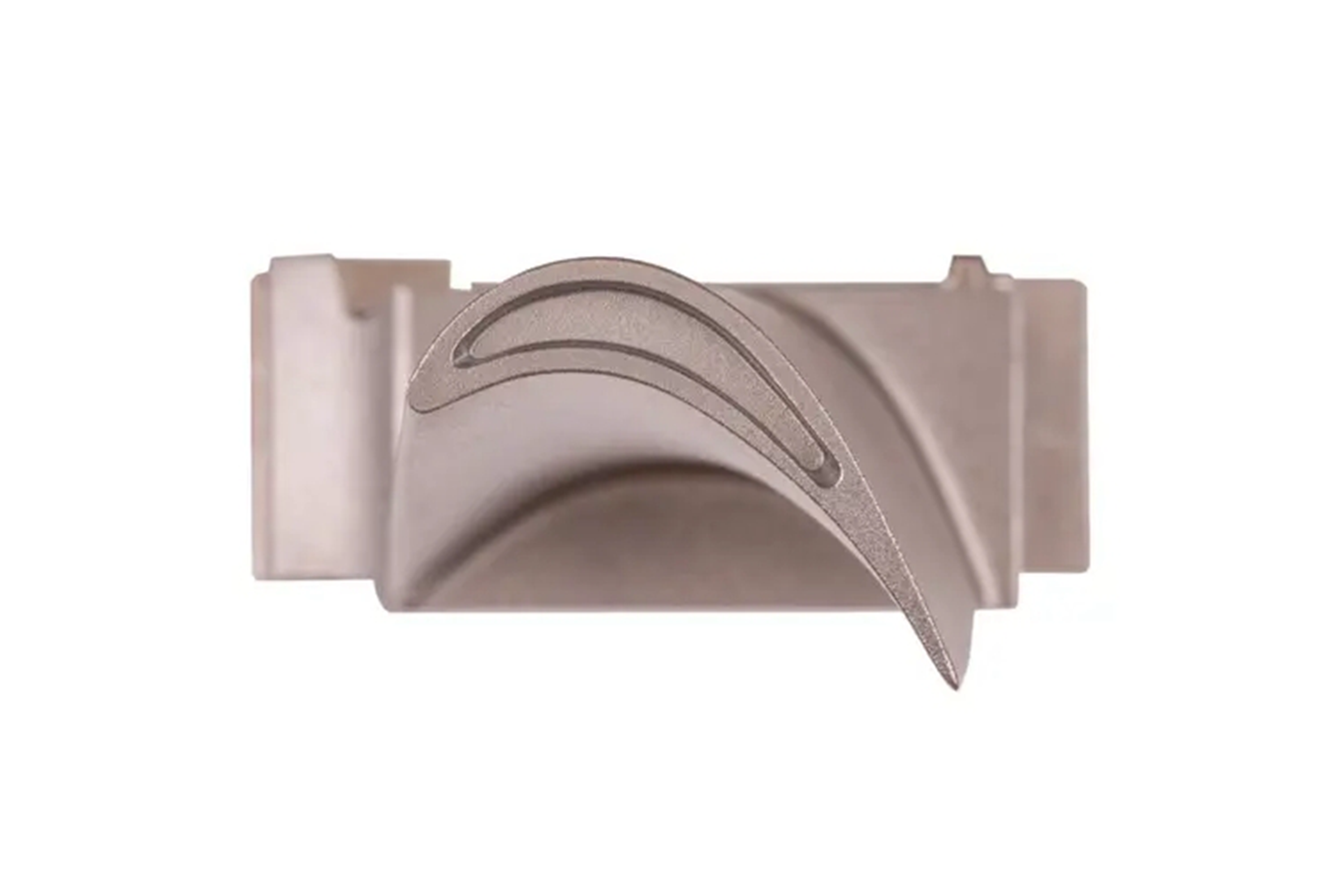

Einkristall-Vakuumguss von IN713LC-Turbinenschaufeln
Einführung
Einkristall-Vakuumguss ist ein entscheidender Fertigungsprozess zur Herstellung von Turbinenschaufeln, die den extremsten Betriebsbedingungen standhalten. Durch die Beseitigung von Korngrenzen mittels gerichteter Erstarrung bieten Einkristallschaufeln unübertroffene Beständigkeit gegen Kriechen, thermische Ermüdung und Oxidation. In Kombination mit der bewährten Leistung von IN713LC wird diese Methode ideal für Heißgaskomponenten in Luft- und Raumfahrt und Energieerzeugungs-Turbinen.
Neway AeroTech setzt fortschrittlichen Einkristall-Vakuum-Feinguß ein, um IN713LC-Turbinenschaufeln mit exzellenter struktureller Integrität, präziser Flügelgeometrie und verlängerter Hochtemperaturleistung herzustellen. Unser Prozess ist zertifiziert, um strenge Industriestandards wie AS9100 und NADCAP zu erfüllen.
Kerntechnologie des IN713LC-Einkristall-Vakuumgusses
Wachsmodellvorbereitung Hochpräzise Wachsmodelle werden mit Toleranzen von ±0,05 mm spritzgegossen, um komplexe Turbinenschaufelgeometrien genau nachzubilden.
Schalengussformkonstruktion Feuerfeste keramische Schalengussformen werden in aufeinanderfolgenden Schichten aufgebaut und erreichen eine Dicke von 6–8 mm, um geschmolzenem Metall und thermischen Gradienten standzuhalten.
Kornselektor-Integration Spiral-Kornselektoren sind in die Wachsbaugruppe integriert, um ein kontrolliertes Einzelkornwachstum während der Erstarrung zu ermöglichen.
Vakuuminduktionsschmelzen IN713LC-Legierung wird unter Hochvakuum (≤10⁻³ Pa) mittels Vakuuminduktionsschmelzen bei ~1450°C geschmolzen, um Gasporosität zu eliminieren und chemische Homogenität sicherzustellen.
Gerichtete Erstarrung im Vakuumofen Die Form wird mit 3 mm/min allmählich aus einer Heizzone gezogen, um die [001]-Kornorientierung und die Bildung einer Einkristallstruktur sicherzustellen.
Schalenentfernung und Oberflächenreinigung Nach der Erstarrung werden die Schalen durch Vibration und Hochdruckstrahlen entfernt, wobei Kantendetails und Kühlstrukturen erhalten bleiben.
Heißisostatisches Pressen (HIP) Die Schaufeln unterziehen sich einer HIP-Behandlung bei 1150°C und 150 MPa, um Mikroporosität zu beseitigen und die Ermüdungslebensdauer zu verbessern.
Wärmebehandlung und Auslagerung Ein kontrollierter Lösungs- und Auslagerungs-Wärmebehandlungszyklus stabilisiert die γ'-Phase und verbessert die mechanische Festigkeit und Phasengleichmäßigkeit.
Materialeigenschaften von IN713LC in Einkristallform
Obwohl IN713LC typischerweise für Gleichkristallguss verwendet wird, kann es für den Einkristall-Vakuumguss angepasst werden, um seine mechanischen Hochtemperatureigenschaften zu verbessern:
Maximale Betriebstemperatur: 982°C (1800°F)
Zugfestigkeit: ≥1034 MPa
Streckgrenze: ≥862 MPa
Kriechbruchfestigkeit: ≥200 MPa nach 1000 Stunden bei 760°C
Kornorientierung: Kontrollierte [001]-Achsenausrichtung mit <2° Abweichung
Oxidationsbeständigkeit: Starke Leistung in zyklischen thermischen Umgebungen
Fallstudie: IN713LC-Einkristallschaufel für HPT-Anwendung
Projekthintergrund
Ein Kunde aus der Verteidigungs-Luftfahrt benötigte Einkristall-Turbinenschaufeln aus IN713LC für den Einsatz in der Hochdruckturbine (HPT) eines taktischen Strahltriebwerks. Neway AeroTech lieferte fehlerfreie Gussteile mit verifizierter [001]-Orientierung, die die Anforderungen an Ermüdungs- und Kriechbeständigkeit übertrafen.
Typische Anwendungen
Militärische Strahltriebwerke (z.B. F100, F110): Turbinenschaufeln für Heißgasturbinen, die überlegene Kriech- und Ermüdungsbeständigkeit erfordern.
Energieturbinen (z.B. LM2500+): Schaufeln für Dauerbetriebsumgebungen, die über 950°C für Tausende von Zyklen betrieben werden.
Hilfskraftanlagen (APUs) in der Luft- und Raumfahrt: Turbinenschaufeln, die niedrige Zyklus-Ermüdungsfestigkeit und Oxidationsbeständigkeit benötigen.
Unbemannte Luftfahrzeuge (UAVs): Leichte Einkristallschaufeln, die eine lange Lebensdauer unter thermischen Schwankungen bieten.
Schaufelkonstruktionsmerkmale
Präzise Flügelgeometrien, optimiert durch CFD-Analyse
Interne serpentinenförmige und Prallkühlkanäle
Tannenbaum- oder Schwalbenschwanzwurzeln für Scheibenverbindung
Schaufelkranz und Spitzenleisten für Abdichtung und Schwingungskontrolle
IN713LC-Turbinenschaufel-Fertigungslösung
Integrierte Wachsbaugruppenkonstruktion Komplexe Anguss- und Kornselektorsysteme werden konstruiert, um einen korrekten Metallfluss und Kristallinitiierung sicherzustellen.
Vakuumgussausführung Vakuumguss in einem kontrollierten Ofen garantiert gleichmäßige thermische Gradienten und stabile gerichtete Erstarrung.
HIP-Verarbeitung Heißisostatisches Pressen beseitigt verbleibende Porosität, um die Ermüdungsfestigkeit und Kriechleistung zu verbessern.
Wärmebehandlungspräzision Mehrstufige Wärmebehandlungen verfeinern die γ'-Verteilung und Härte und unterstützen die langfristige strukturelle Integrität.
CNC- und EDM-Endbearbeitung Kritische Kühlmerkmale und hochtolerante Oberflächen werden durch Superlegierungs-CNC-Bearbeitung und EDM erreicht.
Qualitätskontrolle und ZfP Jede Schaufel wird mit Röntgen, Koordinatenmessmaschine (CMM) und Metallographie bewertet, um Mikrostruktur, Orientierung und Konformität zu verifizieren.
Kernherausforderungen beim Einkristall-IN713LC-Schaufelguss
Verhinderung der Bildung von Streukörnern während des Ziehvorgangs
Sicherstellung stabiler gerichteter Erstarrung durch thermische Gradientenkontrolle
Beibehaltung der [001]-Kristallorientierung durch komplexe Schaufelgeometrien
Bearbeitung interner Kühlmerkmale ohne thermische Verformung
Ergebnisse und Verifizierung
100% Einkristallstruktur durch Metallographie und Orientierungsanalyse bestätigt
[001]-Achsenausrichtung innerhalb von <2° Abweichung
Keine Porosität nach HIP festgestellt; null Gussausschüsse
Zug-, Kriech- und Ermüdungseigenschaften erfüllten oder übertrafen die Designvorgaben für militärische HPT-Komponenten
FAQs
Welche Vorteile bietet der Einkristall-Vakuumguss für Turbinenschaufeln?
Wie wird die [001]-Kornorientierung in IN713LC-Schaufeln kontrolliert?
Welche Turbinenanwendungen verwenden Einkristall-IN713LC-Komponenten?
Wie verbessert HIP die Haltbarkeit von Turbinenschaufeln?
Kann IN713LC die Leistung von teureren CMSX- oder Rene-Legierungen erreichen?
