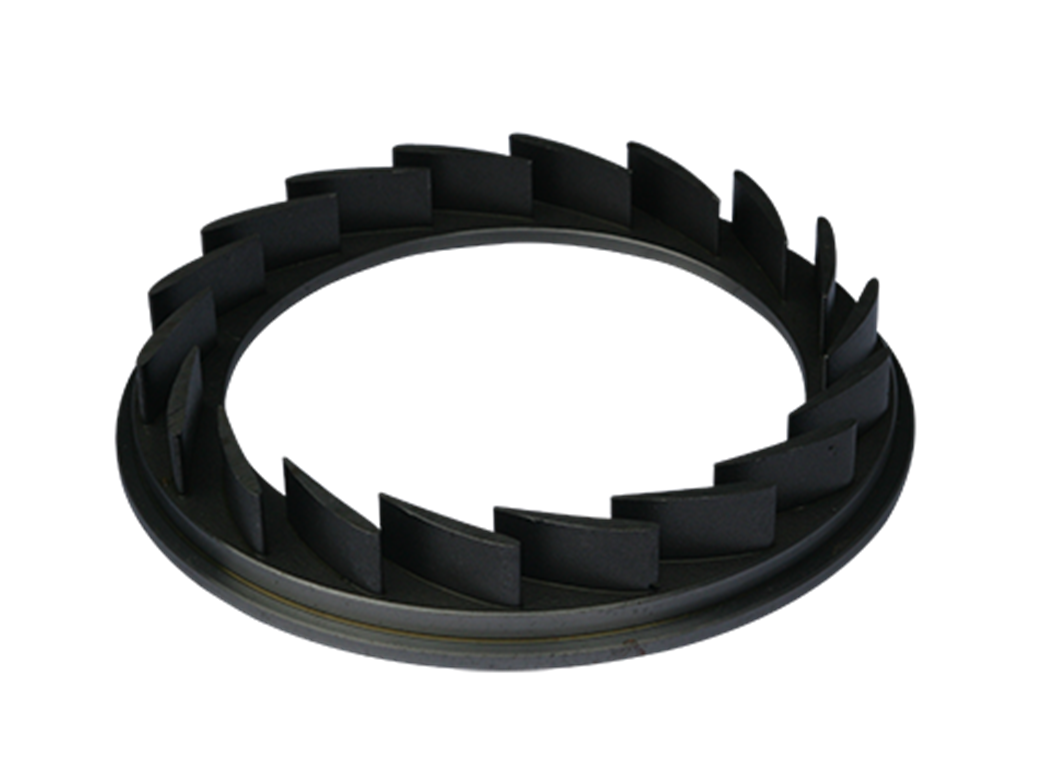

Einkristallguss IN713LC Gasturbinen-Düsenring

Kerntechnologie des IN713LC-Einkristall-Düsenringgusses

1. Wachsmodellherstellung Hochpräzise Wachsmodelle werden mittels Spritzgießen entwickelt und gewährleisten Maßtoleranzen von ±0,05 mm sowie detaillierte Segmentgeometrie.

2. Schalengussform-Aufbau Feuerfeste keramische Schalen werden in mehreren Schichten aufgebaut, um strukturelle Integrität und Thermoschockbeständigkeit beim Gießen bei >1450°C zu erreichen.

3. Spiral-Selektor-Design Ein spiralförmiger Kornselektor ist am Gussfuß integriert, um das Einkristallwachstum entlang der [001]-Achse zu lenken und Korngrenzen zu eliminieren.

4. Vakuum-Induktionsschmelzen IN713LC wird unter Vakuum (≤10⁻³ Pa) mittels Vakuum-Induktionsschmelzen erschmolzen, um chemische Reinheit und metallurgische Gleichmäßigkeit sicherzustellen.

5. Gerichtete Erstarrung Die Form wird mit einer kontrollierten Geschwindigkeit (~3 mm/min) aus der Heizzone gezogen, wodurch eine monokristalline Struktur über den gesamten Düsenringbogen entsteht.

6. Schalenentfernung und Reinigung Nach dem Guss werden keramische Formen durch Strahlen und Säurelaugung entfernt, wobei die Präzision der Kühlschlitze und Befestigungsmerkmale erhalten bleibt.

7. Heißisostatisches Pressen (HIP) HIP wird bei 1150°C und 150 MPa durchgeführt, um Mikroporen zu beseitigen und die Ermüdungsfestigkeit zu erhöhen.

8. Wärmebehandlung Lösungsglühen bei 1200°C gefolgt von Ausscheidungshärtung bei 850°C verfeinert die γ'-Phase durch Präzisionswärmebehandlung und verbessert Kriech- und Oxidationsbeständigkeit.

Materialeigenschaften von IN713LC für Düsenringe

IN713LC ist eine Nickelbasis-Superlegierung mit bewährter Leistung in Hochtemperatur-, Hochlast-Turbinenanwendungen:

• Max. Betriebstemperatur: 982°C (1800°F)

• Zugfestigkeit: ≥1034 MPa

• Zeitstandfestigkeit: ≥200 MPa bei 760°C für 1000 Std.

• Kornorientierung: Einkristall [001], <2° Abweichung

• Oxidationsbeständigkeit: Hervorragend unter Heißgasexposition

• Gamma-Prime-Ausscheidungshärtung: >50% Phasenanteil

Fallstudie: IN713LC-Einkristall-Düsenring für Gasturbine

Projekthintergrund

Neway AeroTech erhielt den Auftrag, einen Düsenring der ersten Stufe für eine 120 MW Industriegasturbine herzustellen. Die Anforderung: ein kriech- und oxidationsbeständiges Ringsegment ohne Korngrenzen und mit Maßtoleranzen innerhalb von ±0,05 mm.

Düsenring-Anwendungen

• Kraftwerksturbinen (z.B. GE Frame 7EA): Düsenringe der ersten Stufe leiten Verbrennungsgase durch rotierende Schaufeln und erfordern präzise Strömungsprofile und thermische Stabilität.

• Flugzeugtriebwerke (z.B. CFM56): Düsenringe, die in Heißgaspfadabschnitten eingesetzt werden, wo Lastwechselfestigkeit und Oxidation Hauptprobleme darstellen.

• Marine-Gasturbinen (z.B. LM2500): Im Betrieb in korrosiver, salzhaltiger Atmosphäre müssen Düsenringe ihre Geometrie und Integrität über lange Zyklen beibehalten.

• GuD-Kraftwerke (Gas- und Dampfturbinen): Düsenringe, die kontinuierlich in hocheffizienten Turbinen arbeiten und zu optimiertem Kraftstoffverbrauch und Emissionskontrolle beitragen.

IN713LC-Düsenring-Fertigungsprozess

1. Wachsmodell-Design und Selektorplatzierung Maßgefertigte Wachsmodelle integrieren Spiralselektoren zur Steuerung der gerichteten Erstarrung, basierend auf CFD-Analyse.

2. Vakuum-Feinguss-Ausführung Die IN713LC-Legierung wird unter Vakuumbedingungen vergossen, und das gerichtete Herausziehen initiiert monokristallines Kornwachstum durch das Ringprofil.

3. HIP und thermische Behandlung Nach dem Guss verbessern heißisostatisches Pressen und Lösungsglüh- und Ausscheidungshärtung die Ermüdungslebensdauer und mechanische Gleichmäßigkeit.

4. CNC-Bearbeitung und EDM Präzisionsbohrungen, Ansätze und Segmentverbindungen werden mittels Superlegierungs-CNC-Bearbeitung und EDM (Funkenerosion) fertiggestellt.

5. Maßliche und strukturelle Prüfung Die Schaufeln werden durch Koordinatenmessmaschine (CMM), Röntgen und metallografische Untersuchung auf Orientierung und innere Fehlerfreiheit überprüft.

Fertigungsherausforderungen

• Verhinderung von Streukornbildung in großdurchmesserigen Ringabschnitten

• Gewährleistung gleichmäßiger Erstarrung in asymmetrischen Bogengeometrien

• Steuerung von Temperaturgradienten zur Vermeidung von Rissen oder Heißrissen

• Einhalten enger Toleranzen an Passflächen nach der HIP-Behandlung

Ergebnisse und Verifizierung

• Alle Düsenringe bestätigten Einkristallstruktur mit <2° Kornabweichung

• Keine internen Fehler nach HIP und zerstörungsfreier Prüfung festgestellt

• Zug- und Kriecheigenschaften übertrafen die Referenzwerte von 1034 MPa und 200 MPa

• Maßgenauigkeit innerhalb von ±0,03 mm über die 360°-Ringverbindung beibehalten

Häufig gestellte Fragen (FAQs)

1. Warum wird Einkristallguss für Gasturbinen-Düsenringe verwendet?

2. Welche maximale Temperatur können IN713LC-Düsenringe aushalten?

3. Wie stellt Neway AeroTech das Einkristallwachstum in Düsenringen sicher?

4. Welche Nachbearbeitung ist für Turbinendüsenringe erforderlich?

5. Sind HIP- und Röntgenprüfungen Standard für die Düsenringfertigung?
