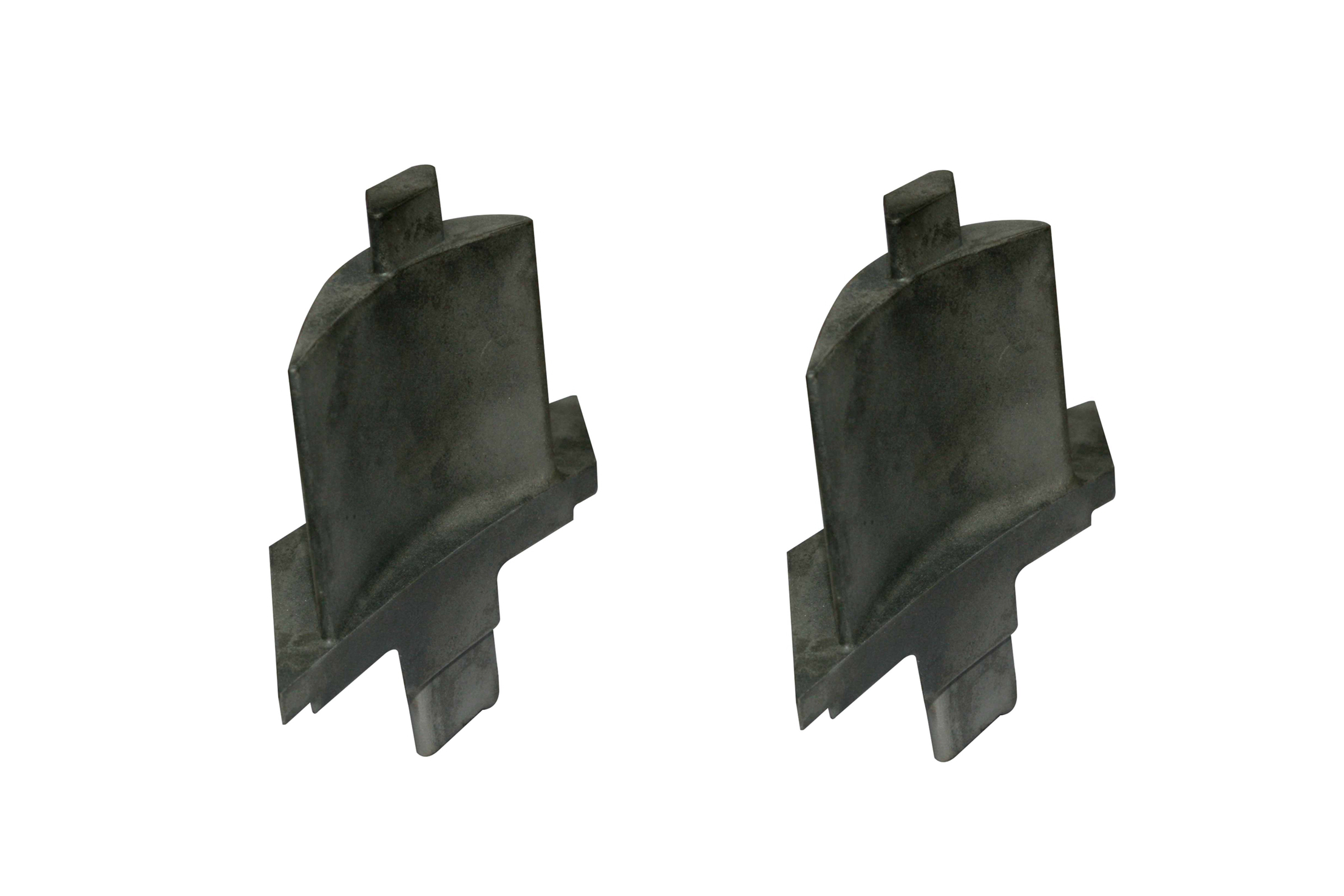

Rene N6 Superlegierungs-Direktionalguss-Turbinenteile
Einführung
Turbinenkomponenten wie Schaufeln, Leitschaufeln und Segmente im Heißteil von Flugzeugtriebwerken und Gasturbinen erfordern Materialien, die bei erhöhten Temperaturen hohe mechanische Festigkeit, Oxidationsbeständigkeit und Kriechstabilität bieten. Rene N6, eine Nickelbasis-Superlegierung der zweiten Generation, ist speziell für solche extremen Bedingungen entwickelt. Bei der Herstellung durch Direktionalguss erreicht sie eine säulenförmige Kornausrichtung, die die Thermoschwingfestigkeit und mechanische Zuverlässigkeit erheblich verbessert.
Neway AeroTech bietet Vakuum-Fein- bzw. Präzisionsguss von Rene N6-Turbinenteilen mit fortschrittlicher gerichteter Erstarrungstechnologie an. Unsere Komponenten dienen kritischen Anwendungen in der Luft- und Raumfahrt, Stromerzeugung und Verteidigung, wo Maßhaltigkeit und Materialintegrität von größter Bedeutung sind.
Kerntechnologie des Direktionalgusses für Rene N6-Turbinenteile
Wachsmodelltechnik Spritzgegossene Wachsmodelle replizieren komplexe Bauteilgeometrien mit einer Toleranz von ±0,05 mm, einschließlich Profil, Plattform und Gehäusemerkmalen.
Schalengussform-Herstellung Schalengussformen werden schichtweise aus feuerfesten Materialien aufgebaut und erreichen eine Dicke von 6–10 mm mit ausgezeichneter Beständigkeit gegen thermische Spannungen.
Kornselektor-Integration Spiral- oder Brücken-Kornselektoren werden hinzugefügt, um ein kontrolliertes säulenförmiges Wachstum entlang der [001]-kristallografischen Richtung während der Erstarrung sicherzustellen.
Vakuum-Induktionsschmelzen Rene N6 wird unter Hochvakuum (≤10⁻³ Pa) bei ~1450°C geschmolzen, um chemische Homogenität und niedrigen Gasgehalt zu erreichen.
Gerichtete Erstarrung Die Form wird mit einer kontrollierten Geschwindigkeit (2–4 mm/min) durch einen Temperaturgradienten gezogen, wodurch säulenförmige Körner entstehen, die mit der Turbinengasströmungsrichtung ausgerichtet sind.
Schalenentfernung und Reinigung Nach der Erstarrung werden die Schalen mittels Hochdruckstrahlen und Säurelaugung entfernt, wobei die Kantenschärfe und die Integrität der Kühlmerkmale erhalten bleiben.
Heißisostatisches Pressen (HIP) HIP wird bei 1175°C und 150 MPa durchgeführt, um Lunkerporosität zu beseitigen und die Schwingfestigkeit zu erhöhen.
Wärmebehandlung Lösungs- und Auslagerungsbehandlung wird angewendet, um die γ′-Phasenstabilität und mechanische Leistung zu optimieren.
Materialeigenschaften von Rene N6 für gerichtet gegossene Teile
Max. Betriebstemperatur: 1100°C
Zugfestigkeit: ≥1150 MPa bei Raumtemperatur
Kriechbruchfestigkeit: ≥230 MPa bei 980°C, 1000 Stunden
Kornorientierung: Säulenförmig, [001]-Richtung mit <2° Abweichung
Gamma-Prime-Volumenanteil: ~70%
Oxidationsbeständigkeit: Hervorragend bei längerer Hochtemperatureinwirkung
Fallstudie: Gerichtet gegossene Rene N6-Turbinenteile für Flugzeugtriebwerke
Projekthintergrund
Neway AeroTech erhielt den Auftrag zur Herstellung von Turbinenschaufeln und -leitschaufeln der ersten Stufe aus Rene N6 für ein Militärstrahltriebwerkprogramm. Das Projekt erforderte präzise Kornausrichtung, minimale Gussfehler und langfristige Kriechstabilität unter Bedingungen von 1050–1100°C.
Typische Anwendungen
HPT-Schaufeln und -Leitschaufeln für Flugzeugtriebwerke (z.B. F119, F135): Betrieb unter extremen Temperaturgradienten und hohen Zentrifugallasten.
Industrielle Kraftturbinenkomponenten: Verwendung in Heißteilen von Großrahmenturbinen zur Stromerzeugung mit langen Wartungsintervallen.
Schiffsantriebsturbinenschaufeln: Betrieb in thermisch und chemisch aggressiven Umgebungen, die Oxidations- und Schwingfestigkeit erfordern.
Fertigungslösung für Rene N6-Direktionalguss-Teile
Wachsbaugruppen-Design Gießsysteme umfassen optimierte Anschnitte und spiralförmige Kornselektoren, basierend auf CFD-Analyse, um das Erstarrungsverhalten zu steuern.
Vakuumguss-Durchführung Rene N6 wird unter Vakuumbedingungen in Keramikschalen gegossen und unter sorgfältig überwachter Ziehgeschwindigkeit und Temperaturgradient gerichtet erstarrt.
HIP und Wärmebehandlung HIP und thermische Behandlung verbessern die γ′-Phasengleichmäßigkeit und beseitigen verbleibende Gussfehler.
Endbearbeitung und EDM Kritische Kühlkanäle, Bolzenlöcher und Passflächen werden mittels CNC-Bearbeitung und EDM fertiggestellt.
Qualitätskontrolle und Prüfung Komponenten werden mittels CMM, Röntgen und metallografischer Analyse geprüft, um innere Fehlerfreiheit und Kornorientierung zu bestätigen.
Wesentliche Herausforderungen beim Gießen von Rene N6-Turbinenteilen
Vermeidung von Streukörnern in großen Profilen von Schaufeln und Leitschaufeln
Steuerung der Ziehgeschwindigkeiten für komplexe Geometrien
Beibehaltung der Maßgenauigkeit nach der Nachbearbeitung
Sicherstellung einer konsistenten γ′-Phasenmorphologie nach der Wärmebehandlung
Ergebnisse und Verifizierung
[001]-Kornorientierung mittels EBSD mit <2° Abweichung bestätigt
Kriechbruchfestigkeit >230 MPa bei 980°C erreicht
Keine Lunkerporosität nach HIP festgestellt
Maßtoleranz innerhalb von ±0,03 mm über Plattformen und Passmerkmale
100% Bestehensquote bei Röntgen- und Ultraschall-ZfP-Prüfungen
FAQs
Was macht Rene N6 für den Direktionalguss von Turbinenteilen geeignet?
Wie verbessert Direktionalguss die Kriechbeständigkeit in Turbinenkomponenten?
Welche Branchen verwenden Rene N6-Turbinenschaufeln und -leitschaufeln?
Welche zerstörungsfreien Prüfmethoden werden nach dem Guss eingesetzt?
Kann Direktionalguss auf große Leitschaufel- oder Gehäusesegmente angewendet werden?
