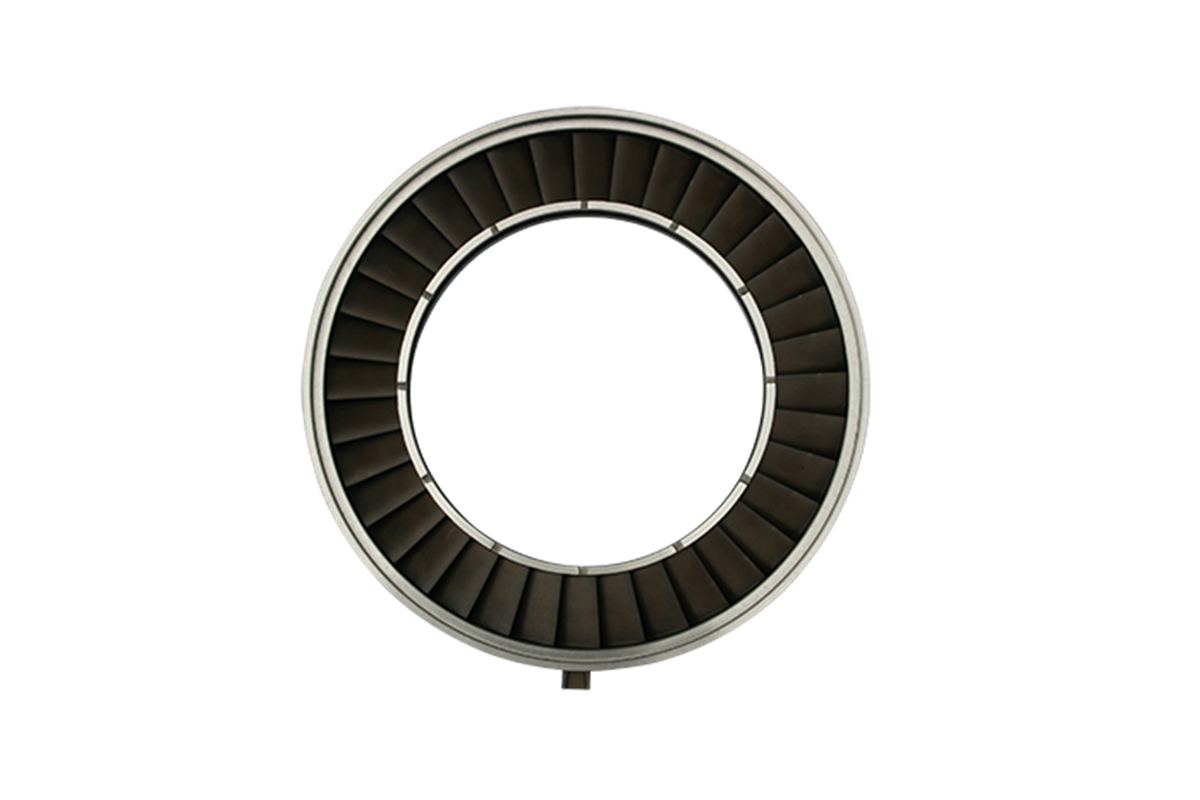

Rene N5 Präzisionsguss-Werkstatt für Düsentriebwerk-Turbinen-Düsenringkomponenten
Einführung
Rene N5 ist eine einkristalline Nickelbasis-Superlegierung, die für den Einsatz in den heißesten Bereichen von Düsentriebwerken entwickelt wurde und eine überlegene Kriechbeständigkeit, thermische Ermüdungsstabilität und Oxidationsbeständigkeit bei Temperaturen über 1150°C bietet. Als spezialisierte Präzisionsguss-Werkstatt fertigen wir Rene N5 Turbinendüsenringkomponenten mit Hilfe von equiaxialen und gerichtet erstarrten Gussverfahren und erreichen dabei Maßgenauigkeiten innerhalb von ±0,05 mm sowie eine auf Heißsektionsbaugruppen für Düsentriebwerke zugeschnittene Gefügeintegrität.
Unsere Rene N5 Düsenringe unterstützen Turbinentriebwerke der nächsten Generation mit Langzeitbeständigkeit und Zyklusfestigkeit unter extremen Temperatur- und Druckbedingungen.
Kernkompetenz: Präzisionsguss von Rene N5
Wir setzen fortschrittliche Vakuum-Feingußverfahren und gerichtete Erstarrungsprozesse für Rene N5 ein, um eine überlegene Phasenstabilität und Kriechbeständigkeit zu erreichen. Die Legierung wird im Vakuum geschmolzen und bei ~1450°C in keramische Schalformen (8–10 Schichten) gegossen, die auf ~1100°C vorgeheizt sind. Für gerichtet erstarrte Komponenten werden die Formentzugsraten (1–5 mm/min) gesteuert, um säulenförmige Körner oder einkristalline Strukturen zu bilden. Equiaxiale Varianten sind auch für nicht-rotierende Segmente verfügbar. Alle Teile erfüllen Maßtoleranzen von ±0,05 mm und eine Porosität unter 1 %.
Materialeigenschaften der Rene N5 Legierung
Rene N5 ist eine Superlegierung der zweiten Generation auf Nickelbasis, die speziell für einkristalline Turbinenkomponenten entwickelt wurde. Sie behält unter den höchsten Betriebstemperaturen in Düsentriebwerken exzellente mechanische Festigkeit und Gefügestabilität bei. Zu den Haupteigenschaften gehören:
Eigenschaft | Wert |
|---|---|
Dichte | 8,6 g/cm³ |
Zugfestigkeit (bei 980°C) | ≥1100 MPa |
Zeitstandfestigkeit (1000h @ 1093°C) | ≥180 MPa |
Maximale Betriebstemperatur | Bis zu 1150°C |
Oxidationsbeständigkeit | Exzellent |
Phasenstabilität | Überlegen bei hohen Temperaturen |
Die Stabilität von Rene N5 bei hohen Temperaturen macht es ideal für Düsenringkomponenten im Bereich des Brennkammer-Turbinen-Übergangs, wo Strömungskontrolle und Hitzeeinwirkung extrem sind.
Fallstudie: Düsentriebwerk-Turbinendüsenring-Projekt
Projekthintergrund
Ein bedeutender OEM für Flugzeugtriebwerke benötigte Turbinendüsenringsegmente für die Hochdruckturbine einer Großraumflugzeug-Triebwerksplattform. Die Komponenten mussten kontinuierlichen Abgastemperaturen >1100°C standhalten und eine präzise aerodynamische Ausrichtung aufweisen. Wir lieferten Rene N5 Gussteile unter Verwendung von gerichteter Erstarrung und CNC-Bearbeitung, um die Anforderungen nach AMS 5400 und NADCAP-Qualitätsstandards zu erfüllen.
Typische Anwendungen für Düsentriebwerk-Düsenringe
HPT-Düsenringsegmente (z.B. GE90, PW4000): Rene N5 Segmente bieten Oxidationsbeständigkeit und Kriechfestigkeit in Turbineneintrittszonen, die 1100–1150°C heißen Verbrennungsgasen ausgesetzt sind.
Turbineneinlassleitbleche: Statische, gerichtet erstarrte Leitbleche, die den Luftstrom in die erste Turbinenstufe lenken und Phasenstabilität sowie Ermüdungsfestigkeit bei niedrigen Lastwechselzahlen erfordern.
Einkristalline Innenschürzen: Einkristalline Gussteile, die in rotierenden Grenzschichtumgebungen eingesetzt werden, um Korngrenzenkriechen und Verzug zu vermeiden.
Rahmen-Übergangsdüsen: Feste Segmente, die den strukturellen Strömungsübergang zwischen Brennkammer und Turbinenkern unterstützen.
Diese Komponenten sind entscheidend für die Aufrechterhaltung der Strömungsausrichtung, Strukturintegrität und Effizienz in modernen Düsentriebwerksplattformen.
Fertigungslösungen für Rene N5 Düsenringkomponenten
Gussprozess Hochpräzise Wachsmodelle werden in keramische Schalen eingebettet. Auf das Vakuumschmelzen bei ~1450°C folgt eine gerichtete Erstarrung mittels gesteuertem Entzug in einem Bridgman-Ofen, um säulenförmige oder einkristalline Kornorientierung zu erreichen. Equiaxialer Guss wird dort eingesetzt, wo er zulässig ist. Kontrollierte Abkühlung verhindert Mikrorisse und gewährleistet Phasengleichmäßigkeit.
Nachbearbeitung Heißisostatisches Pressen (HIP) bei ~1190°C und 100 MPa reduziert die Restporosität. Eine Wärmebehandlung wird angewendet, um die γ′-Phasenverteilung und die Langzeit-Kriechleistung zu verbessern.
Nachbearbeitung durch Zerspanung CNC-Bearbeitung finalisiert Dichtflächen, Ausrichtungslaschen und Befestigungsmerkmale. EDM wird für präzise Kantengeometrie eingesetzt, und Tiefbohren wird für die Platzierung von Filmkühlbohrungen verwendet.
Oberflächenbehandlung Wärmedämmschichten (TBC) mittels APS oder EB-PVD werden aufgebracht, um die thermische Belastung zu reduzieren. Aluminid-Beschichtungen stehen für den Oxidationsschutz in ungekühlten Bereichen zur Verfügung.
Prüfung und Inspektion Teile werden mittels Röntgen-ZfP, 3D-Koordinatenmessung (CMM), Hochtemperatur-Zugversuchen und metallographischer Analyse zur Gefüge- und γ′-Phasenbewertung geprüft.
Kern-Herausforderungen in der Fertigung
Erreichen einer gerichteten oder einkristallinen Kornorientierung in dünnwandigen Düsenringsegmenten.
Kontrolle der Kühlbohrungsgeometrie und -position ohne thermische Rissbildung.
Aufrechterhaltung der Phasenstabilität und Oxidationsbeständigkeit während über 1000 Betriebszyklen bei 1100°C+.
Ergebnisse und Verifizierung
Maßtoleranzen innerhalb von ±0,05 mm, verifiziert durch 3D-CMM-Scannen.
Porosität <1 %, bestätigt durch Röntgeninspektion nach HIP.
Zeitstandfestigkeit ≥180 MPa bei 1093°C, validiert durch 1000-Stunden-Test.
γ′-Phasenkonsistenz und Oxidationsbeständigkeit bestätigt nach 1000 thermischen Zyklen bei 1150°C.
FAQs
Warum ist Rene N5 das optimale Material für Turbinendüsenringkomponenten in Düsentriebwerken?
Was sind die Unterschiede zwischen equiaxialen, gerichtet erstarrten und einkristallinen Gussteilen aus Rene N5?
Wie stellen Sie die Genauigkeit von Kühlbohrungen in komplexen Düsenringgeometrien sicher?
Können Rene N5 Düsenringe für verschiedene Düsentriebwerksmodelle angepasst werden?
Welche Inspektionsstandards und Zertifizierungen befolgt Ihre Werkstatt für Rene N5 Luftfahrtteile?
