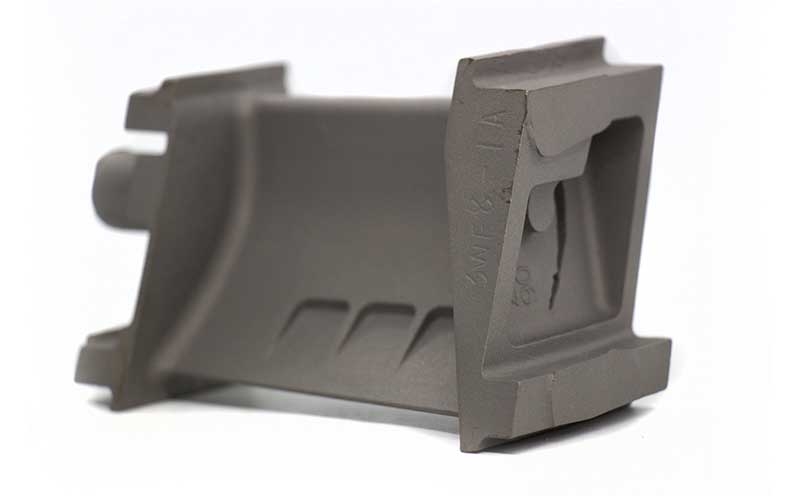

Rene 65 Superlegierung Gießerei für Gasturbinenschaufelkomponenten
Einführung
Rene 65 ist eine hochfeste, nickelbasierte Superlegierung, die für fortschrittliche Gasturbinenanwendungen entwickelt wurde, die ausgezeichnete Kriechbeständigkeit, Ermüdungsfestigkeit und thermische Stabilität bis zu 980°C erfordern. Als spezialisierte Superlegierungs-Gießerei stellen wir präzise Rene 65 Turbinenschaufelkomponenten mittels Vakuum-Feinguß her und erreichen dabei enge Maßtoleranzen (±0,05 mm), gleichachsige Kornstrukturen und eine Porosität von unter 1%.
Unsere Gussteile sind für Luft- und Raumfahrt sowie industrielle Gasturbinen optimiert und bieten außergewöhnliche Haltbarkeit und mechanische Integrität in rauen Heißgassektionen.
Kern-Technologie: Vakuum-Feinguß von Rene 65
Wir wenden Vakuum-Feinguß an, um Rene 65 Komponenten herzustellen. Die Legierung wird im Vakuum geschmolzen und bei ~1450°C in auf ~1100°C vorgewärmte Keramikschalenformen (8–10 Schichten) gegossen. Kontrollierte Abkühlraten (30–80°C/min) erzeugen gleichmäßige gleichachsige Kornstrukturen (0,5–2 mm) und eliminieren Erstarrungsfehler. Das Verfahren liefert eine Maßgenauigkeit innerhalb von ±0,05 mm und durchgängig geringe Porosität (<1%).
Materialeigenschaften der Rene 65 Legierung
Rene 65 ist eine γ′-verfestigte Nickel-Superlegierung, die für Turbinenschaufeln, -blätter und strukturelle Heißgassektionskomponenten entwickelt wurde. Ihre ausgewogene Kombination aus Festigkeit, Duktilität und Thermoschwingfestigkeit macht sie ideal für hochbelastete Turbinenumgebungen. Wichtige Eigenschaften sind:
Eigenschaft | Wert |
|---|---|
Dichte | 8,36 g/cm³ |
Zugfestigkeit (bei 815°C) | ≥1240 MPa |
Streckgrenze (bei 815°C) | ≥1050 MPa |
Dehnung | ≥12% |
Kriechbruchfestigkeit (1000h @ 927°C) | ≥200 MPa |
Betriebstemperaturgrenze | Bis zu 980°C |
Oxidationsbeständigkeit | Ausgezeichnet |
Rene 65 bewahrt Phasenstabilität und mechanische Integrität unter anhaltender Belastung, thermischer Zyklisierung und Heißgasströmung.
Fallstudie: Produktion von Gasturbinenschaufelkomponenten
Projekthintergrund
Ein Gasturbinenhersteller benötigte langlebige Hochdruck-Schaufelsegmente für die Düse der ersten Stufe einer Industrieturbine, die bei 950°C betrieben wird. Rene 65 wurde aufgrund seiner überlegenen Kriech- und Ermüdungsbeständigkeit ausgewählt. Wir lieferten vakuumgegossene Komponenten, die AMS- und Herstellerspezifikationen erfüllen, mit Nachbearbeitung durch HIP und CNC-Fertigung für enge Maßhaltung und Thermoschwingfestigkeit.
Typische Gasturbinenschaufel-Anwendungen
HPT-Leitschaufeln (z.B. Siemens SGT-800, GE LM6000): Tragende Rene 65 Schaufeln, die Hochgeschwindigkeits-Verbrennungsgas und kontinuierlicher thermischer Zyklisierung ausgesetzt sind.
Übergangszonen-Schaufelsegmente: Zwischenstufenschaufeln, die Brennkammer und Turbine verbinden und Maßstabilität sowie Oxidationsschutz erfordern.
Stationäre Profilplattformen: Hochtemperatur-Plattformen in Kraftwerksturbinen, die für lange Lebensdauer unter Kriech- und Spannungsbruchbedingungen ausgelegt sind.
Kernmotor-Kühlschaufeln: Präzisionsgegossene Schaufeln mit internen Kanälen für das Wärmemanagement unter Hochdruck-, Hochtemperatur-Gasströmung.
Diese Schaufelkomponenten arbeiten in extremen thermischen Umgebungen und erfordern sowohl Maßpräzision als auch langfristige mechanische Haltbarkeit.
Fertigungslösungen für Rene 65 Schaufelkomponenten
Gießprozess Wachsmodelle werden gespritzt, montiert und in mehrschichtige Keramikschalenformen eingebettet. Vakuumschmelzen und -gießen bei ~1450°C gewährleisten metallurgische Reinheit. Die Erstarrung wird streng kontrolliert, um gleichmäßige Korngröße zu erreichen und Heißrisse zu vermeiden.
Nachbearbeitung Heißisostatisches Pressen (HIP) bei 1190°C und 100 MPa eliminiert innere Porosität. Lösungs- und Auslagerungsbehandlungen werden durchgeführt, um die γ′-Ausscheidung zu verfeinern und die Hochtemperaturfestigkeit zu erhöhen.
Nachbearbeitung CNC-Bearbeitung wird für Dichtflächen, Fußpassungen und aerodynamische Konturen angewendet. EDM ermöglicht die Endbearbeitung von Kühllochausgängen und Hinterkanten. Tiefbohren wird für interne Luftkühlkanäle verwendet.
Oberflächenbehandlung Wärmedämmschichten (TBC) werden mittels APS oder EB-PVD aufgebracht, um die Oxidationsbeständigkeit zu verbessern und die Temperatur zu senken. Aluminid-Beschichtungen können ebenfalls für schützende Oberflächendiffusion verwendet werden.
Prüfung und Inspektion Jede Schaufel durchläuft Röntgenradiografische Inspektion, CMM-Maßanalyse und mechanische Hochtemperaturprüfung. Metallografische Bewertung bestätigt Phasenstabilität und Kornhomogenität.
Kern-Herausforderungen in der Fertigung
Gießen komplexer Profilgeometrien mit gleichachsiger Kornhomogenität und minimaler Verformung.
Erhalt der Oberflächenintegrität und Oxidationsbeständigkeit nach Tausenden von Betriebsstunden über 950°C.
Erreichen enger Toleranzen für Fußpassung, Hinterkante und Kühlschlitzausrichtung.
Ergebnisse und Verifizierung
Maßpräzision innerhalb ±0,05 mm durch 3D-CMM-Scanning bestätigt.
Porosität <1% mittels Radiografie nach HIP-Konsolidierung verifiziert.
Kriechbruchfestigkeit ≥200 MPa bei 927°C in 1000-Stunden-Testzyklen bestätigt.
Thermoschwingfestigkeit durch 1000-Zyklus-Thermogradiententest bei 980°C validiert.
