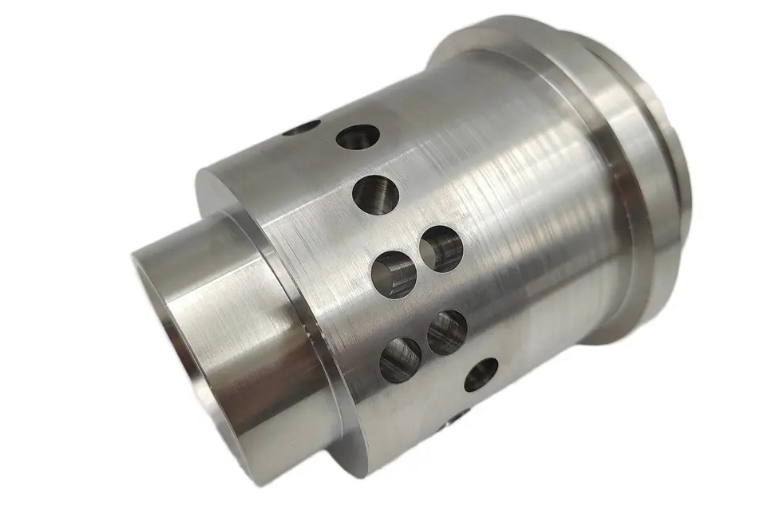

Rene 104 Legierung Einkristallguss Reaktorkernkomponenten

Kerntechnologie des Einkristallgusses für Rene 104 Reaktorkomponenten

1. Wachsmodellkonstruktion Komplexe Wachsmodelle werden mit einer Toleranz von ±0,05 mm hergestellt, um aufwendige Geometrien wie interne Kanäle und dünnwandige Strömungsleiter zu reproduzieren.

2. Keramikschalengussformkonstruktion Schalen werden mit feuerfesten Materialien auf eine Dicke von 6–10 mm aufgebaut und können gerichtete Erstarrung in Temperaturgradienten über 1000°C unterstützen.

3. Kornselektordesign Spiral-Selektoren initiieren das Einkristallwachstum entlang der [001]-Achse und gewährleisten korngrenzenfreie Strukturen für maximale Hochtemperaturintegrität.

4. Vakuuminduktionsschmelzen Die Rene 104 Legierung wird unter Hochvakuum (≤10⁻³ Pa) bei ~1450°C geschmolzen, um Reinheit zu erhalten und Einschlüsse zu eliminieren.

5. Gerichtete Erstarrung Die Form wird mit 2–4 mm/min langsam aus der Heizzone gezogen, um das Wachstum eines einzelnen Kristalls in Ausrichtung mit den Hauptspannungsvektoren zu ermöglichen.

6. Schalenentfernung und Oberflächenbearbeitung Die Schalenentfernung erfolgt durch Hochdruckstrahlen und chemisches Auslaugen, um Kühlkanäle und Montagemerkmale zu erhalten.

7. Heißisostatisches Pressen (HIP) HIP bei 1180°C und 150 MPa eliminiert Lunkerporosität und verbessert die Ermüdungsleistung.

8. Wärmebehandlung und CNC-Endbearbeitung Lösungsglühen und Ausscheidungshärtung optimieren die γ′-Phasenverteilung. Endgeometrien werden mittels CNC-Bearbeitung und EDM fertiggestellt.

Rene 104 Materialeigenschaften für den Reaktorkerneinsatz

• Max. Betriebstemperatur: ~1200°C

• Zugfestigkeit: ≥1250 MPa

• Kriechbruchfestigkeit: ≥250 MPa bei 1100°C für 1000 Stunden

• Gamma-Prime-Gehalt: ~70%

• Oxidations- & Korrosionsbeständigkeit: Hervorragend in hochstrahlenden und hochtemperierten Umgebungen

• Kornstruktur: [001] Einkristall, <2° Abweichung via EBSD bestätigt

Fallstudie: Rene 104 Einkristallkomponenten für Hochtemperatur-Reaktorkerne

Projekthintergrund

Neway AeroTech wurde ausgewählt, Kernleitbleche und Düsenschnittstellen für einen Prototyp eines Hochtemperatur-Gasgekühlten Reaktors (HTGR) herzustellen. Das Projekt erforderte Rene 104 Einkristallkomponenten mit fehlerfreier Mikrostruktur, konsistenter Kornorientierung und Maßstabilität unter 1200°C Dauerbetrieb.

Anwendungen

• Reaktorströmungsregelbleche Erfordern Einkristallstruktur, um Kriechverformung in strömungsausgerichteten Lastpfaden zu eliminieren.

• Wärmeübertragungsschnittstellen-Schaufeln Arbeiten unter hohen Temperaturgradienten; erfordern Rissbeständigkeit und Oxidationsstabilität.

• Düsenleitsegmente & Schilde Müssen Geometrie und Schnittstellenausrichtung nach längerer thermischer Zyklisierung beibehalten.

Fertigungslösung für Rene 104 Einkristall-Reaktorkomponenten

1. Gusssystemdesign mit CFD-Unterstützung CFD-Analyse gewährleistet gleichmäßigen Metallfluss und Temperaturgradienten und optimiert die Erstarrungsrichtung.

2. Vakuum-Erstarrungsdurchführung Die gerichtete Erstarrung wird über Kühlplatten und Ofenzonen gesteuert, um die [001]-Kornverlängerung durch komplexe Profile zu lenken.

3. HIP und thermische Behandlung HIP entfernt Restporosität, während Wärmebehandlung die γ′-Phase stabilisiert und die Langzeitfestigkeit erhöht.

4. CNC-Bearbeitung und Endmontage Kritische Maße und Kühlstrukturen werden mit CNC und EDM-Bearbeitung fertiggestellt.

5. Prüfung und Zertifizierung Kornorientierungsverifikation (EBSD), CMM und Röntgen-Validierung gewährleisten die Einhaltung nuklearer Anforderungen.

Fertigungsherausforderungen

• Erreichen von Einkristallwachstum in dünnwandigen und sich kreuzenden Kanalgeometrien

• Verhindern von Streukörnern in langen, strömungsausgerichteten Abschnitten

• Beibehalten der Maßintegrität nach HIP und Wärmebehandlung

• Vermeiden von Rekristallisation an Kühlschlitzübergängen

Ergebnisse und Verifikation

• [001] Einkristallausrichtung bestätigt (Abweichung <2° via EBSD)

• 100%ige HIP-Porositätseliminierung über den gesamten Gusschargen

• Keine Maßverformung nach 1200°C thermischer Zyklisierung

• Endtoleranzen innerhalb ±0,03 mm auf allen Passflächen

• Bestanden NDT (Röntgen, Ultraschall) und Hochdrucklecktest-Anforderungen

FAQs

1. Warum eignet sich Rene 104 für nukleare oder thermische Reaktorkernkomponenten?

2. Welche Vorteile bietet Einkristallguss gegenüber gleichachsigen oder gerichtet erstarrten Gussteilen?

3. Wie wird die Kornorientierung in Einkristallteilen gesteuert und verifiziert?

4. Welche Qualitätsstandards müssen nukleare Gussteile erfüllen?

5. Kann Rene 104 sowohl für rotierende als auch statische Komponenten verwendet werden?
