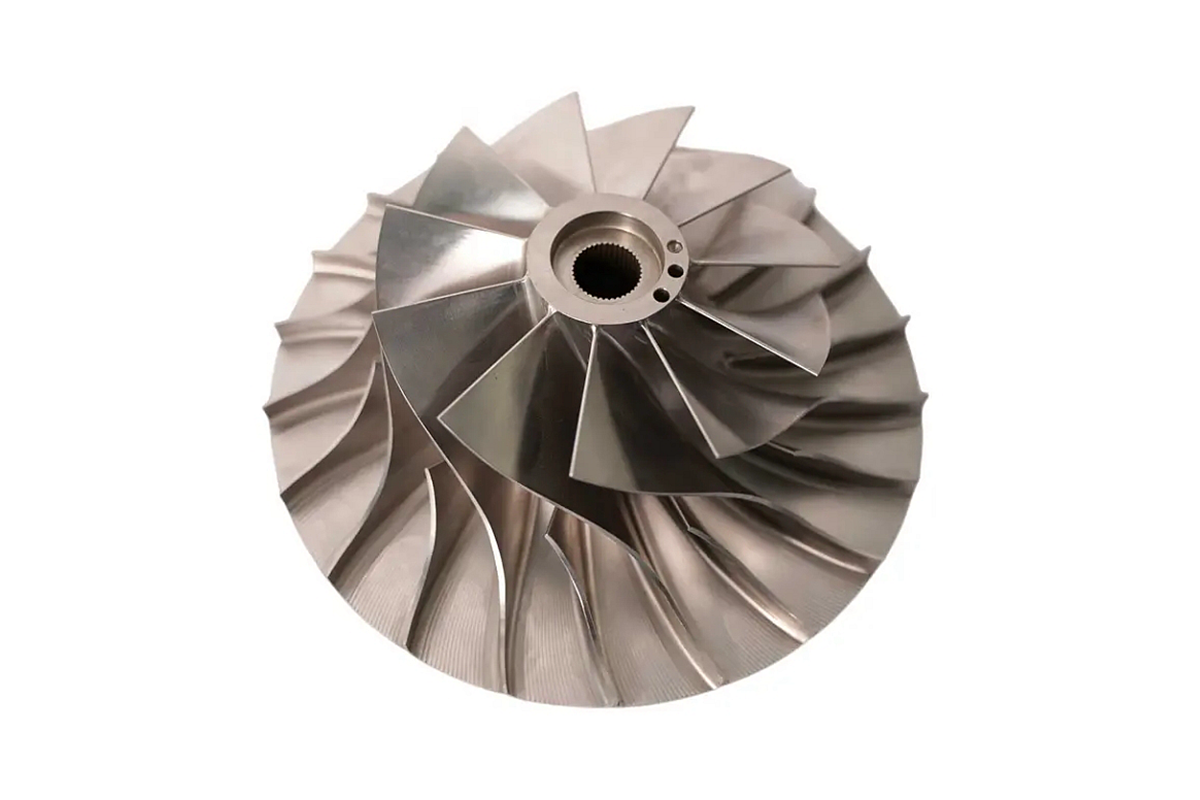

PWA 1484 Superlegierung Einkristallguss Turbinenkomponenten

Kerntechnologie des Einkristall-PWA 1484 Gusses

1. Wachsmodellherstellung Präzisionswachsmodelle (±0,05 mm) replizieren komplexe Profilgeometrien, Schürzen, Spitzenleisten und serpentinenförmige Kühlkanäle.

2. Schalenformkonstruktion Mehrschichtige Keramikformen (6–10 mm) werden aufgebaut, um hohen Entnahmetemperaturen standzuhalten und die gerichtete Erstarrung zu unterstützen.

3. Spiral-Selektor-Integration Ein spiralförmiger Kornselektor wird verwendet, um das [001]-orientierte Einkristallwachstum einzuleiten und sicherzustellen, dass keine Korngrenze das Bauteil durchschneidet.

4. Vakuum-Induktionsschmelzen Die PWA 1484-Legierung wird unter Vakuum (≤10⁻³ Pa) bei ~1450–1480°C geschmolzen, um Seigerungen und Verunreinigungen zu minimieren.

5. Gesteuerte gerichtete Entnahme Die Form wird mit 2–4 mm/min durch einen präzise regulierten Temperaturgradienten aus der Heizzone gezogen, was das Wachstum eines einzelnen Kristalls von der Wurzel bis zur Spitze ermöglicht.

6. Formausschlag und Reinigung Keramikschalen werden durch Hochdruckstrahlen und Säurelaugung entfernt, wobei feine Details und die Präzision der Kühlschlitze erhalten bleiben.

7. Heißisostatisches Pressen (HIP) HIP bei 1200°C und 150 MPa beseitigt verbleibende Porosität und verbessert die Ermüdungs- und Zeitstandfestigkeit.

8. Lösungsglühen + Auslagerungswärmebehandlung PWA 1484 unterzieht sich einer Wärmebehandlung, um die γ′-Mikrostruktur zu stabilisieren und die Kriechbeständigkeit sowie Phasenstabilität zu optimieren.

Materialeigenschaften von PWA 1484

• Max. Betriebstemperatur: 1150°C

• Zugfestigkeit: ≥1200 MPa bei 20°C

• Zeitstandfestigkeit: ≥260 MPa bei 1093°C für 1000 Stunden

• Gamma-Prime-Gehalt: ~70 %

• Oxidationsbeständigkeit: Hervorragend unter Hochdruck- und Hochtemperatur-Gasströmen

• Kornorientierung: Einkristall [001], Abweichung <2°

Fallstudie: PWA 1484 Einkristallschaufeln und -leitschaufeln für Flugtriebwerks-HPT

Projekthintergrund

Neway AeroTech erhielt den Auftrag zur Herstellung von Einkristall-PWA 1484 HPT-Schaufeln und Düsensegmenten für ein Kampfflugzeugtriebwerk der nächsten Generation. Das Design erforderte hohe Zeitstandfestigkeit, Oxidationsbeständigkeit und Maßhaltigkeit über mehr als 20.000 Zyklen bei >1100°C.

Anwendungsbeispiele

• Hochdruckturbinen (HPT)-Schaufeln: Arbeiten im Kern von Militär- und Verkehrsflugzeugtriebwerken bei Verbrennungstemperaturen >1100°C.

• Düsenleiträder: Sind hochgeschwindigkeits Gasströmungen ausgesetzt und erfordern thermische Ermüdungs- und Oxidationsbeständigkeit ohne Korngrenzenversagen.

• Turbinendichtungen und Schürzen: Erfordern exakte Maßhaltigkeit und Einkristallstruktur, um die Abdichtung aufrechtzuerhalten und thermische Rissbildung zu verhindern.

Fertigungslösung für PWA 1484 Einkristallkomponenten

1. Anguss- und Formoptimierung Unter Verwendung von CFD-Analyse werden Anguss, Speiser und Selektorwege so gestaltet, dass der Erstarrungsfluss kontrolliert und thermische Hotspots vermieden werden.

2. Gerichtete Erstarrung im Vakuumofen PWA 1484 wird im Vakuum gegossen, wobei die Temperaturgradienten für eine präzise [001]-Ausrichtung über komplexe Profilgeometrien hinweg optimiert werden.

3. HIP und Wärmebehandlung Nachgussseitige HIP-Behandlung und proprietäre Auslagerungszyklen verfeinern die γ′-Partikelverteilung und maximieren die Kriech- und Ermüdungsfestigkeit.

4. CNC-Bearbeitung und EDM Kühlbohrungen, Plattformanschlüsse und Tannenbaumwurzeln werden mittels CNC-Bearbeitung und EDM fertigbearbeitet, um Präzision und Konsistenz zu gewährleisten.

5. Messtechnik und ZfP-Validierung Komponenten werden mit CMM, Röntgen, Ultraschall und EBSD geprüft, um die Kornorientierung und strukturelle Integrität zu bestätigen.

Fertigungsherausforderungen

• Kontrolle der [001]-Orientierung in verwundenen Profilen und radialen Kühlstrukturen

• Verhinderung von Streukörnern und Rekristallisation während des Gießens

• Erzielung einer gleichmäßigen Phasenstabilität nach HIP und Wärmebehandlung

• Einhaltung enger Toleranzen nach der Bearbeitung ohne thermische Verformung

Ergebnisse und Verifizierung

• [001]-Einkristallausrichtung mit <2° Abweichung verifiziert

• Keine interne Porosität oder Defekte nach HIP

• Kriechleistung übertraf 260 MPa bei 1093°C

• Profil-Toleranzen innerhalb von ±0,03 mm über komplexe Konturen eingehalten

• 100 % ZfP-Durchgangsrate bei Röntgen-, Ultraschall- und EBSD-Auswertung

FAQs

1. Welche Vorteile bietet PWA 1484 beim Einkristallturbinenguss?

2. Welche Turbinenkomponenten eignen sich am besten für den PWA 1484 Einkristallguss?

3. Wie wird die [001]-Kristallorientierung erreicht und verifiziert?

4. Können PWA 1484 Bauteile nach dem Einsatz repariert oder geschweißt werden?

5. Welche zerstörungsfreie Prüfung ist für Einkristall-Turbinenschaufeln Standard?
