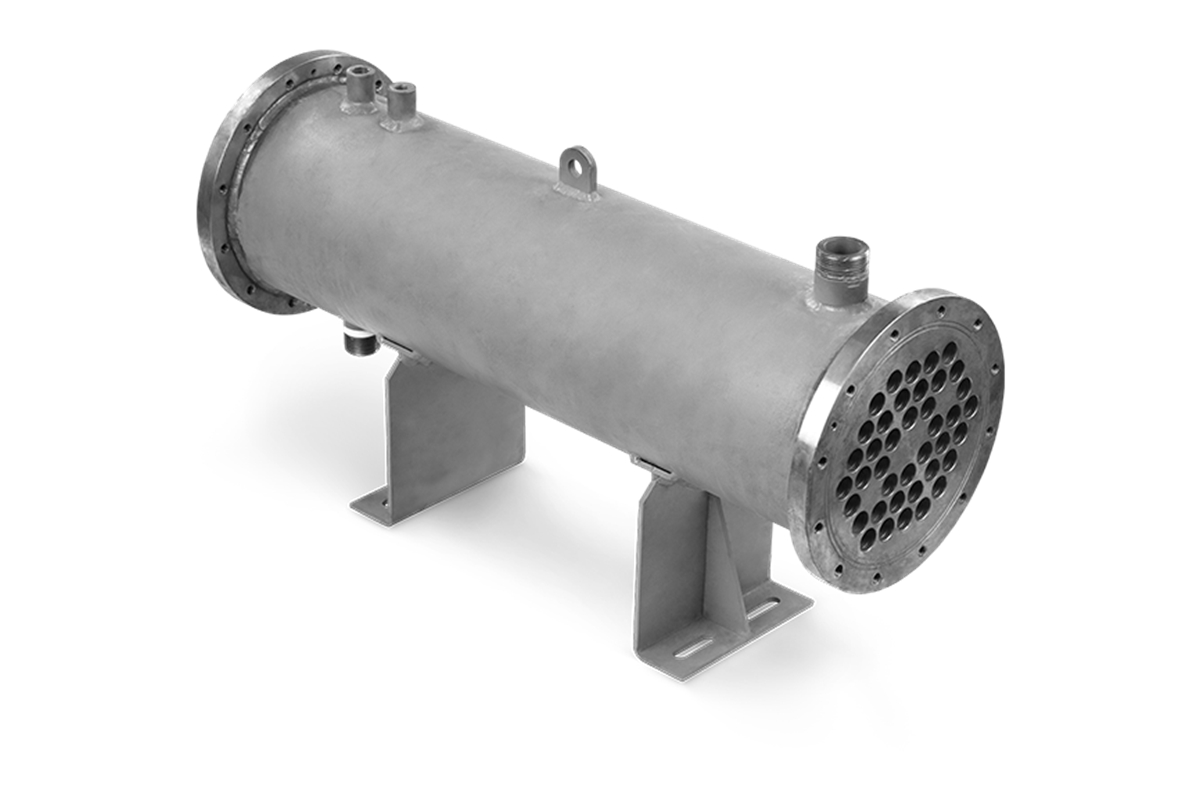

Hersteller von Nimonic 90 Vakuumpräzisionsguss-Komponenten für Hochdruckreaktoren
Einführung
Nimonic 90 ist eine Nickel-Chrom-Kobalt-Superlegierung, die für überlegene Hochtemperaturfestigkeit, Oxidationsbeständigkeit und hervorragende Kriech- und Ermüdungseigenschaften unter Druck ausgelegt ist. Als spezialisierter Hersteller für Vakuumpräzisionsguss fertigen wir Nimonic 90-Komponenten für Hochdruckreaktorsysteme mit Präzisionstoleranzen (±0,05 mm), kontrollierter Gefügestruktur und einer Porosität unter 1 %.
Unsere Gussteile sind für langfristige Zuverlässigkeit in Kernenergie-, Energie- und Chemiereaktoranwendungen konstruiert, wo hohe Temperatur- und Druckbeständigkeit entscheidend sind.
Kernkompetenz: Vakuumpräzisionsguss von Nimonic 90
Unser Gussverfahren verwendet 8–10-lagige Keramikschalenformen und Vakuumschmelzen bei ~1380°C. Formvorwärmung bei 1050–1100°C gewährleistet vollständigen Formfüllgrad und metallurgische Reinheit. Kontrollierte Erstarrung (40–90°C/min) ergibt eine äquiaxiale Korngröße von 0,5–2 mm, und die Gusstoleranzen werden bei ±0,05 mm gehalten, was für die Integrität der Druckbeaufschlagung und Dichtungsflächen wesentlich ist.
Materialeigenschaften der Nimonic 90-Legierung
Nimonic 90 ist eine ausscheidungshärtbare Nickellegierung, die weit verbreitet in heißbeanspruchten Bauteilen unter hoher Spannung und Temperatur eingesetzt wird. Wichtige Eigenschaften umfassen:
Eigenschaft | Wert |
|---|---|
Schmelzbereich | 1320–1380°C |
Dichte | 8,18 g/cm³ |
Zugfestigkeit (bei 900°C) | ≥900 MPa |
Streckgrenze (bei 900°C) | ≥650 MPa |
Dehnung | ≥18 % |
Zeitstandfestigkeit (1000h @ 900°C) | ≥200 MPa |
Oxidationsbeständigkeit | Hervorragend bis 1000°C |
Diese Eigenschaften machen Nimonic 90 ideal für Druckbegrenzungsteile und mechanische Elemente, die zyklischer thermischer und Druckbelastung ausgesetzt sind.
Fallstudie: Nimonic 90 Reaktorkomponentenfertigung
Projekthintergrund
Ein Lieferant für Kernenergieausrüstung benötigte Hochdruck-Flanschringe und Sicherheitsbehälterverschlüsse, die unter 30 MPa bei 900°C betrieben werden. Unser Team lieferte präzise vakuumgegossene Nimonic 90-Teile mit feiner Gefügestruktur und zertifizierter Kriech- und Ermüdungsleistung, vollständig konform mit ASME Section III und RCC-M Kernenergieklassen-Anforderungen.
Typische Reaktoranwendungen für Nimonic 90
EPR (European Pressurized Reactor) Flanschdichtungen: Hochfeste radiale Dichtungskomponenten, die in den Druckbegrenzungen von EDF/Framatome EPR-Einheiten verwendet werden. Nimonic 90 gewährleistet Oxidationsbeständigkeit und Dichtungsstabilität über lange thermische Zyklen.
HTGR (High Temperature Gas-cooled Reactor) Steuerungsmechanismusgehäuse: Präzisionsgegossene Gehäuse für Steuerstabantriebe in Reaktoren wie Chinas HTR-PM, ausgelegt für den Einsatz bei 900–950°C Heliumkühlmittelbelastung.
AP1000 Dampferzeuger-Einlassverteiler: Superlegierungsverteiler, konstruiert für den Einlassbereich von Dampferzeugern mit passiver Sicherheit in Druckwasserreaktoren, die Kriechbeständigkeit und Oxidationsschutzverhalten unter 15 MPa Druck erfordern.
VVER-1200 Reaktorkern-Abstandshalterringe: Hochtemperatur-tragende Komponenten, die in gesättigtem Dampf und thermischen Flussumgebungen in russisch konstruierten VVER-1200-Einheiten arbeiten, gefertigt für strukturelle Integrität und Maßhaltigkeit.
Diese Beispiele unterstreichen die Fähigkeiten von Nimonic 90 in drucktragenden, hochtemperatur- und strahlungsintensiven Reaktorumgebungen weltweit.
Fertigungslösungen für Reaktorkomponenten
Gussverfahren Wachsmodelle werden zu Keramikschalenformen zusammengebaut, bei ~1380°C vakuumgegossen und unter kontrollierten thermischen Gradienten erstarrt. Innere Kernelemente werden für Hohlgussteile mit komplexen Geometrien verwendet.
Nachbearbeitung Heißisostatisches Pressen (HIP) bei ~1180°C und 100 MPa gewährleistet Dichte und Ermüdungsbeständigkeit durch Beseitigung von Porosität. Die Endbearbeitung liefert präzise Flansche, Bohrbilder und Dichtungsflächen.
Nachbearbeitung Nach dem Guss und HIP unterziehen sich die Komponenten je nach Anwendungsanforderungen spezialisierter Bearbeitung. CNC-Bearbeitung wird für präzise Dichtungsflächen, Schraublöcher und Ebenheitskontrolle angewendet. Für tiefe innere Geometrien oder Bohrkanäle wird Tiefbohren eingesetzt. Bei gehärteten Konturen oder engen Ecken ermöglicht EDM (Elektroerosive Bearbeitung) aufwendige Endbearbeitung ohne mechanische Spannung.
Oberflächenbehandlung Bei Bedarf können Komponenten mit Aluminid- oder keramikbasierten Oxidationsschichten behandelt werden. Oberflächenveredelungstechniken wie Schleifen oder Läppen gewährleisten die Ebenheit der Dichtungsflächen für leckfreie Abdichtung.
Prüfung und Inspektion Jedes Teil wird mittels Röntgenradiografischer Inspektion, CMM-Maßanalyse und Zug- und Kriechprüfung bei 900°C validiert. Metallografische Analyse bestätigt Mikrostruktur, Korngrenzenzustand und γ′-Phasenstabilität.
Kernfertigungsherausforderungen von Reaktorklassen-Nimonic 90-Gussteilen
Gießen dickwandiger Komponenten mit minimaler Porosität für Druckbeständigkeit.
Erhalt von Kriechfestigkeit und Oxidationsschutz nach mehr als 10.000 Stunden thermischer Belastung.
Gewährleistung von Maßkonformität und Dichtungsleistung in kritischen verschraubten Baugruppen.
Ergebnisse und Verifizierung
Porosität <1 %, verifiziert durch Röntgen und Post-HIP-Metallografie.
Maßgenauigkeit von ±0,05 mm an Flansch- und Dichtungsflächen.
Zugfestigkeit ≥900 MPa und Zeitstandfestigkeit ≥200 MPa bei 900°C.
Keine Leckage oder Verzug nach simuliertem 1000-Zyklus-Thermodruck-Ermüdungstest.
Häufig gestellte Fragen
Warum ist Nimonic 90 für Hochdruck- und Hochtemperatur-Reaktorkomponenten geeignet?
Welche Gusstoleranzen können für Dichtungs- und Flanschflächen erreicht werden?
Wie stellen Sie Kriech- und Ermüdungsbeständigkeit in gegossenen Nimonic 90-Teilen sicher?
Können Nimonic 90-Komponenten für Kernenergieklassen-Standards maßgeschneidert werden?
Welche Prüfverfahren bestätigen die Integrität von Druckbegrenzungs-Gussteilen?
