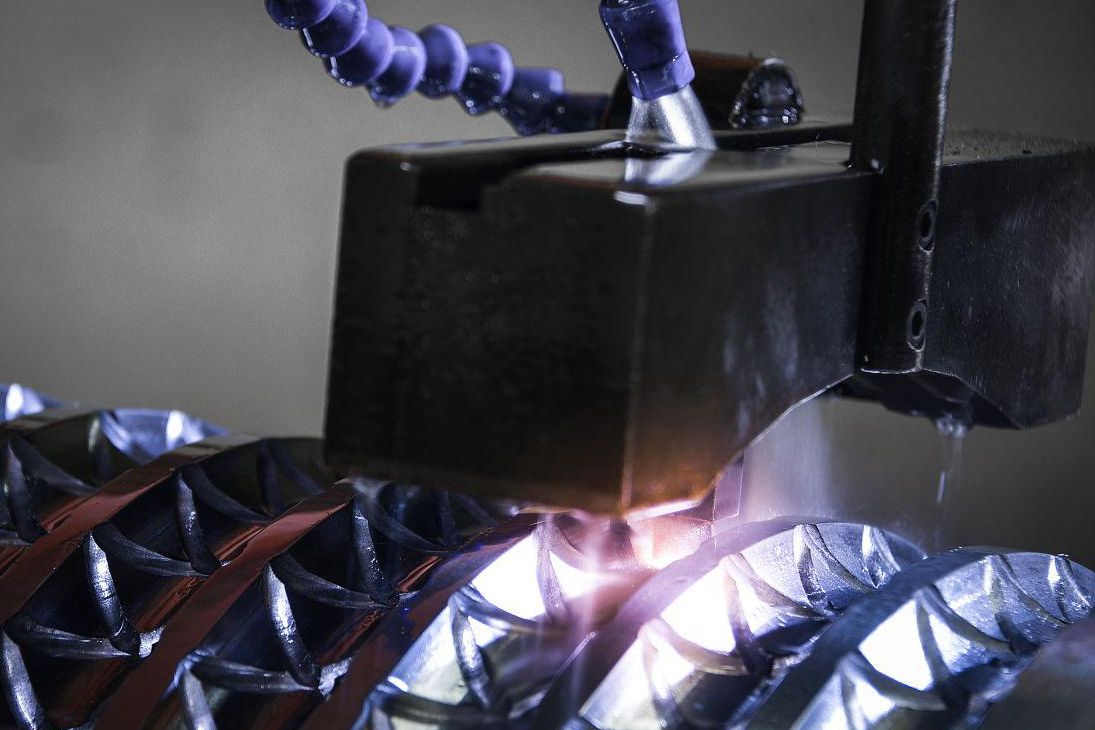

Elektroerosive Bearbeitung (EDM) für die Präzisionsfertigung von Superlegierungsteilen

EDM-Techniken für die Superlegierungsfertigung

EDM nutzt elektrische Entladungen zwischen einem Werkzeug und dem Werkstück in einem Dielektrikum, um Material ohne mechanische Kraft abzutragen.

• Draht-EDM für Konturschnitte, Nuten und dünnwandige Strukturen

• Senker-EDM für Kavitäten, Schaufelspitzenrestaurierung und scharfe Ecken

• Mikrobohr-EDM für Löcher ≤0,3 mm Durchmesser bei Tiefe-zu-Durchmesser-Verhältnissen >20×D

• Orbital- und Mehrachsen-EDM für schräge Kanäle und die Endbearbeitung interner Merkmale

EDM ermöglicht die Bearbeitung gehärteter Legierungen bis zu 60 HRC, ohne Werkzeugdurchbiegung oder wärmebeeinflusste Verformung zu verursachen.

Häufig per EDM bearbeitete Superlegierungen

EDM unterstützt die Herstellung und Reparatur von Teilen mit internen Konturen, sich kreuzenden Durchgängen und dünnwandigen Querschnitten.

Fallstudie: Mikrobohr-EDM an einer CMSX-4 Kühlschaufel

Projekthintergrund

Ein Turbinenkunde benötigte 0,3 mm große Löcher in CMSX-4-Schaufeln für Filmkühlung. Die Löcher hatten eine Tiefe von 6 mm und eine Toleranz von ±0,008 mm. Bohr-EDM wurde nach der Grobbearbeitung eingesetzt. Die finale Umschmelzschicht war ≤2 μm, und die Rundheitsabweichung blieb unter 5 μm.

Typische EDM-Anwendungen und Branchen

EDM ist besonders effektiv, wo enge Toleranzen und geringe thermische Verformung erforderlich sind.

Herausforderungen bei der EDM-Bearbeitung von Superlegierungsteilen

1. Umschmelzschicht >3 μm führt zu Ermüdungsrissbildung – erfordert Schlichtgang oder Nachbearbeitungspolitur

2. Dielektrikumdurchschlag bei hoher Energie kann Mikrorisse in dünnen Bereichen verursachen

3. Elektrodenverschleißrate >1% pro Bearbeitung beeinflusst die Maßhaltigkeit in tiefen Kavitäten

4. Kegelabweichung in tiefen Löchern über 0,02 mm muss mit Orbitalbahnen korrigiert werden

5. Wärmeeinflusszone (WEZ) muss in Turbinenbauteilen unter 0,5 mm kontrolliert werden

EDM-Lösungen für die Superlegierungsfertigung und -reparatur

• Schlichtzyklen mit niedriger Energie zur Reduzierung der Umschmelzschicht auf ≤1,5 μm für ermüdungsempfindliche Teile

• Mehrfach-Orbital-EDM für präzises Winkelbohren in CMSX- und Rene-Schaufeln

• Elektrodenkompensationsalgorithmen für Maßwiederholgenauigkeit innerhalb von ±0,005 mm

• Wärmebehandlung nach EDM und Oberflächenpassivierung zur Wiederherstellung der Korngrenzen

• CMM- und SEM-Prüfung zur Überprüfung von Geometrie und Mikrostruktur

Ergebnisse und Verifizierung

Prozessdurchführung

EDM wurde an vollständig wärmebehandelten Superlegierungssubstraten durchgeführt. Impulsenergie, Vorschubgeschwindigkeit und Dielektrikum wurden über adaptive Rückkopplung gesteuert. Die Geometrie wurde mit prozessintegrierten Sensoren verifiziert.

Endbearbeitung und Genauigkeit

Endgültige Lochdurchmesser wurden auf ±0,008 mm gehalten. Oberflächenrauheit Ra 0,3–0,5 μm erreicht. Umschmelzschicht durch Bürsten oder Schlichtgänge mit niedriger Energie entfernt.

Nachbearbeitung

EDM-bearbeitete Teile unterzogen sich einer Wärmebehandlung zur Eigenspannungsarmglühung. Oberfläche gereinigt und passiviert, wo Korrosionsbeständigkeit erforderlich war.

Prüfung

CMM bestätigte die Maßziele. Röntgen verifizierte die Bohrungsgeradheit. SEM bestätigte rissfreie Mikrostruktur und WEZ-Qualität.
