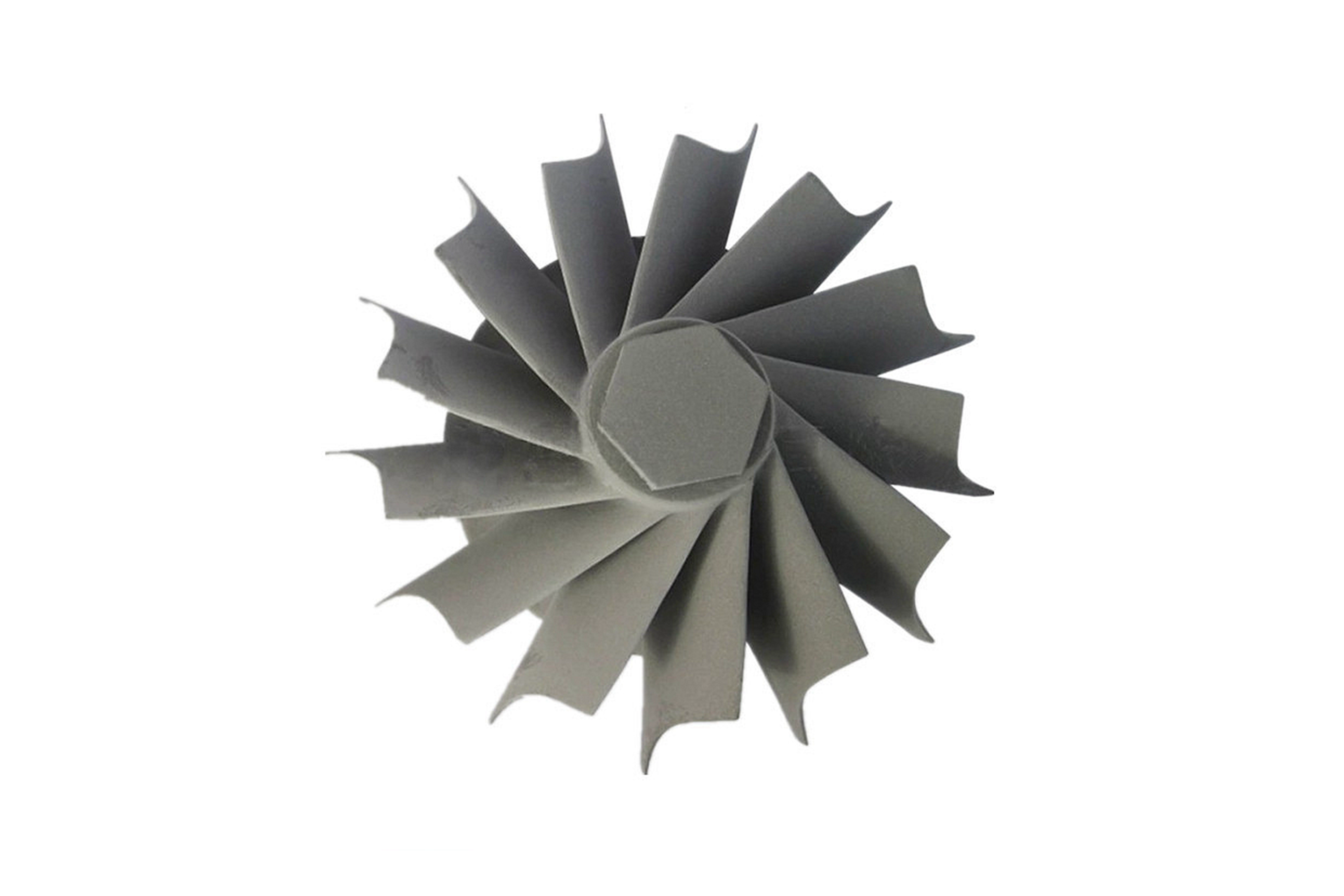

CMSX-4 Superlegierung Richtungsguss Turboladerkomponenten
Einführung
Turboladerkomponenten in Luft- und Raumfahrtantrieben, Hochleistungsfahrzeugen und Stromerzeugungsturbinen arbeiten unter extremen thermischen und mechanischen Belastungen. Die rotierenden Turbinenräder, Schaufeln und Düsen sind ständig hochgeschwindigkeits Abgasen und erhöhten Temperaturen von über 1000°C ausgesetzt. Diese rauen Bedingungen erfordern Materialien, die Kriech-, Oxidations- und Ermüdungsbeständigkeit aufweisen. CMSX-4, eine Nickelbasis-Einkristall-Superlegierung der zweiten Generation, ist entwickelt, um in solch anspruchsvollen Umgebungen hohe Festigkeit, Oxidationsbeständigkeit und langfristige thermische Stabilität zu liefern.
Neway AeroTech bietet Richtungsguss von CMSX-4 Turboladerkomponenten unter Verwendung von Vakuum-Feinguß und spiralförmigen Kornselektoren. Unsere Lösungen liefern säulenförmig gekörnte, [001]-orientierte Komponenten mit überlegener Kriechlebensdauer und Ermüdungsbeständigkeit für Luft- und Raumfahrt, Automobil und Stromerzeugungs Turbo-Systeme.
Kerntechnologie des CMSX-4 Richtungsgusses für Turboladerkomponenten
Wachsmodellpräzision Hochgenaue Wachsmodelle für Turbinenräder, Leitschaufeln und Diffusorgehäuse werden mit einer Genauigkeit von ±0,05 mm erstellt.
Schalenformkonstruktion Mehrschichtige Keramikschalen (6–10 mm dick) werden aufgebaut, um den thermischen Gradienten der gerichteten Erstarrung und die Legierungsgießtemperaturen zu widerstehen.
Kornselektor-Integration Helikale oder Starter-Kornselektoren leiten das säulenförmige Kornwachstum in [001]-Richtung und eliminieren Korngrenzen über kritische Querschnitte.
Vakuum-Induktionsschmelzen CMSX-4 wird unter Vakuum (≤10⁻³ Pa) bei ~1450–1480°C geschmolzen, um chemische Gleichmäßigkeit sicherzustellen und Einschlussbildung zu minimieren.
Gerichtete Erstarrung Formen werden mit 2–4 mm/min unter einem kontrollierten thermischen Gradienten abgezogen, wodurch ausgerichtete Körner mit hoher Kriechbeständigkeit entstehen.
Schalenentfernung und Oberflächenreinigung Keramikschalen werden durch Hochdruckstrahlen und chemische Reinigung entfernt, wobei präzise Kühlmerkmale und Wandstärken erhalten bleiben.
Wärmebehandlung und HIP Heißisostatisches Pressen (HIP) eliminiert Porosität, und Lösungs- und Alterungsbehandlungen verfeinern die γ′-Phasenverteilung für überlegene mechanische Eigenschaften.
CNC-Bearbeitung und EDM Hochtoleranzmerkmale wie Befestigungsflächen und Kühlkanäle werden mit CNC-Bearbeitung und EDM fertiggestellt.
CMSX-4 Materialeigenschaften für Turboladerkomponenten
Max. Betriebstemperatur: ~1100°C
Zugfestigkeit: ≥1100 MPa
Kriechbruchfestigkeit: ≥230 MPa bei 982°C für 1000 Stunden
Gamma-Prime-Volumenanteil: ~70%
Oxidationsbeständigkeit: Hervorragend unter Heißgasströmung
Mikrostruktur: Gerichtet erstarrt, [001] säulenförmige Körner
Fallstudie: CMSX-4 Turbinenräder und Düsen für Luftfahrt-Turbolader
Projekthintergrund
Neway AeroTech fertigte CMSX-4 Turbinenräder und Düsenringe für einen Luftfahrt-Hilfskraftwerk (APU) Turbolader, der bei 1050°C betrieben wird. Der Kunde forderte fehlerfreie Komponenten mit verlängerter Kriechlebensdauer und Maßstabilität unter extremen thermischen Zyklen.
Anwendungen
Turbinenrotoren für Strahltriebwerk-Turbolader Erleben extreme Drehzahlen und Temperaturen, erfordern kriech- und ermüdungsbeständige Kornstruktur.
Leitschaufeln für Turbinenströmungsregelung Erfordern ausgezeichnete Oxidationsbeständigkeit, minimale Verformung und Korngrenzeneliminierung, um Rissbildung zu verhindern.
Turbo-Diffusoren und Gehäuse Statische Strukturen, die enge Dichtflächen und hohe strukturelle Integrität bei erhöhten Temperaturen erfordern.
Fertigungsablauf für CMSX-4 Turboladerteile
CFD und Formoptimierung CFD-Simulationen werden verwendet, um Anguss, Kühlplatten und Selektoren zu entwerfen, um die gerichtete Erstarrung zu optimieren.
Vakuum-Richtungsguss Der Guss wird unter Vakuum mit präzisionskontrollierten Abzugsraten ausgeführt, um die gerichtete [001] Kornausrichtung zu erreichen.
HIP und Wärmebehandlung HIP-Verarbeitung entfernt eventuelle interne Hohlräume; Wärmebehandlung stabilisiert γ′-Partikel und verbessert die Kriechbeständigkeit.
CNC-Bearbeitung und EDM-Finalisierung Präzisionsschnittstellen, Dichtflächen und Tragflächengeometrien werden via CNC und EDM fertiggestellt.
Qualitätskontrolle und Inspektion Kornorientierung und strukturelle Integrität werden unter Verwendung von Röntgen, CMM und EBSD-Analyse verifiziert.
Wesentliche Fertigungsherausforderungen
Aufrechterhaltung der [001] Kornausrichtung durch gekrümmte Rotorabschnitte
Vermeidung von Streukornbildung nahe Schaufelfüßen und Deckbändern
Erreichen von Maßstabilität während Wärmebehandlungszyklen
Handhabung von Dünnwandguss und Porositätsrisiko in Düsensegmenten
Ergebnisse und Verifizierung
[001] Kornorientierung via EBSD mit <2° Abweichung verifiziert
Porositätsfreie Struktur nach HIP bestätigt
Kriechleistung >230 MPa bei 982°C in mechanischen Tests validiert
Toleranzen innerhalb ±0,03 mm über alle Schlüsseloberflächen gehalten
100% ZfP-Konformität über alle Produktionschargen
FAQs
Was sind die Vorteile des CMSX-4 Richtungsgusses für Turbolader?
Wie verbessert die gerichtete Erstarrung die Haltbarkeit von Turbokomponenten?
Welche Arten von Turboteilen können mit CMSX-4 gegossen werden?
Wie wird die [001] Kornorientierung während des Gießens aufrechterhalten?
Können CMSX-4 Turbokomponenten repariert oder aufgearbeitet werden?
