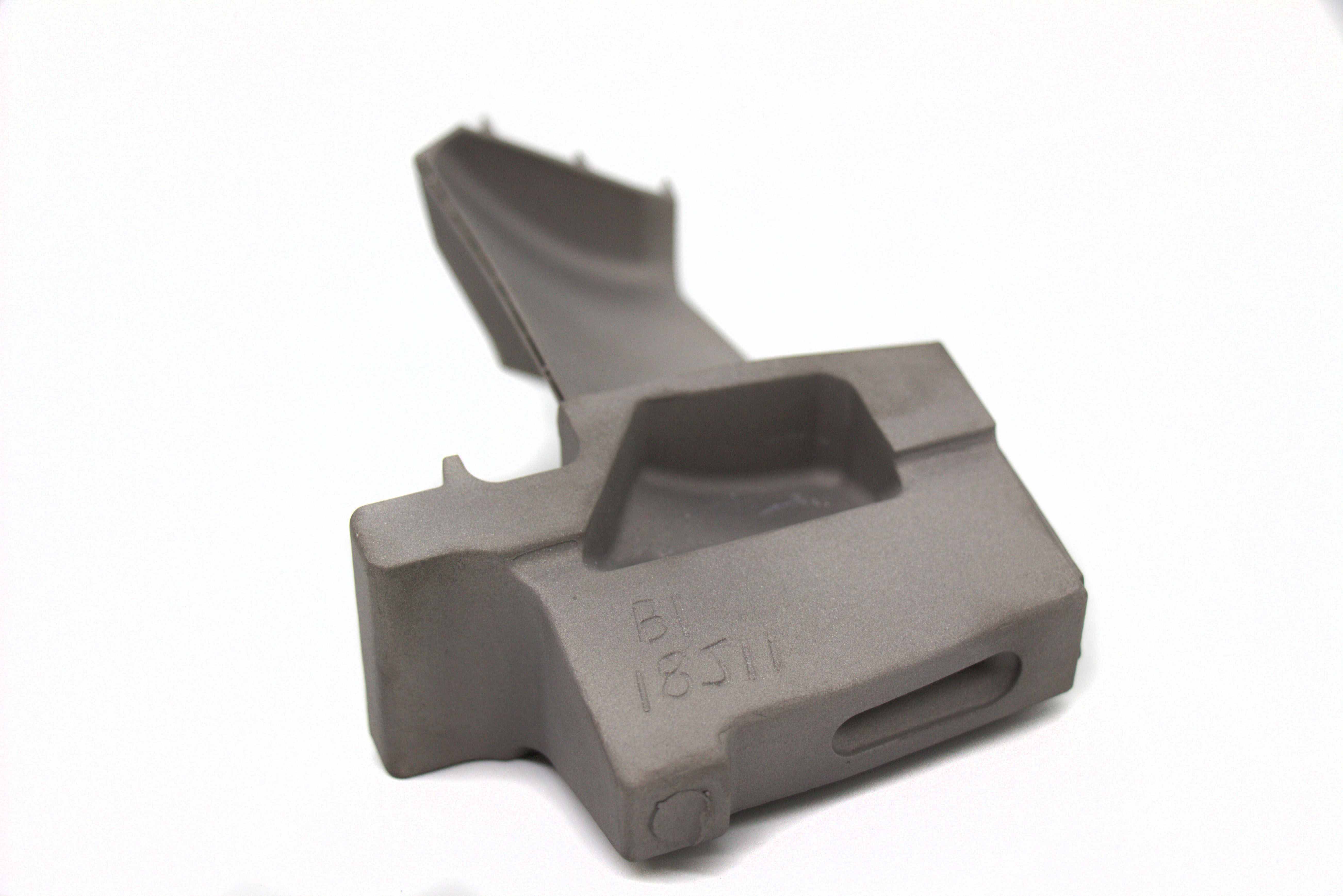

GE: Einkristall-Guss und Nachbearbeitung von Turbinenschaufeln der ersten Stufe

Hintergrund des GE-Projekts und Konstruktionsanforderungen

Die neueste Generation von Strahltriebwerken von GE, wie die Serien GE9X und LEAP, erweitert die Grenzen der Effizienz durch höhere Turbineneintrittstemperaturen und Druckverhältnisse. Die Turbinenschaufeln der ersten Stufe in diesen Triebwerken erfordern:

• Außerordentliche Kriechbeständigkeit bei 1100–1150 °C

• Oxidations- und Korrosionsbeständigkeit in aggressiven Umgebungen

• Ermüdungsfestigkeit unter zyklischer thermischer Belastung

GE wählte hochwertige SX-Legierungen wie CMSX-4 und Rene N5 aufgrund ihres optimierten γ/γ'-Gefüges und ihrer überlegenen Hochtemperaturstabilität. Die komplexe aerodynamische Geometrie dieser Schaufeln erforderte zudem eine präzise Fertigung. Das Projekt verlangte einen integrierten Ansatz, der Expertise im Bereich des Einkristall-Gusses mit fortschrittlichen Nachbearbeitungstechnologien kombiniert.

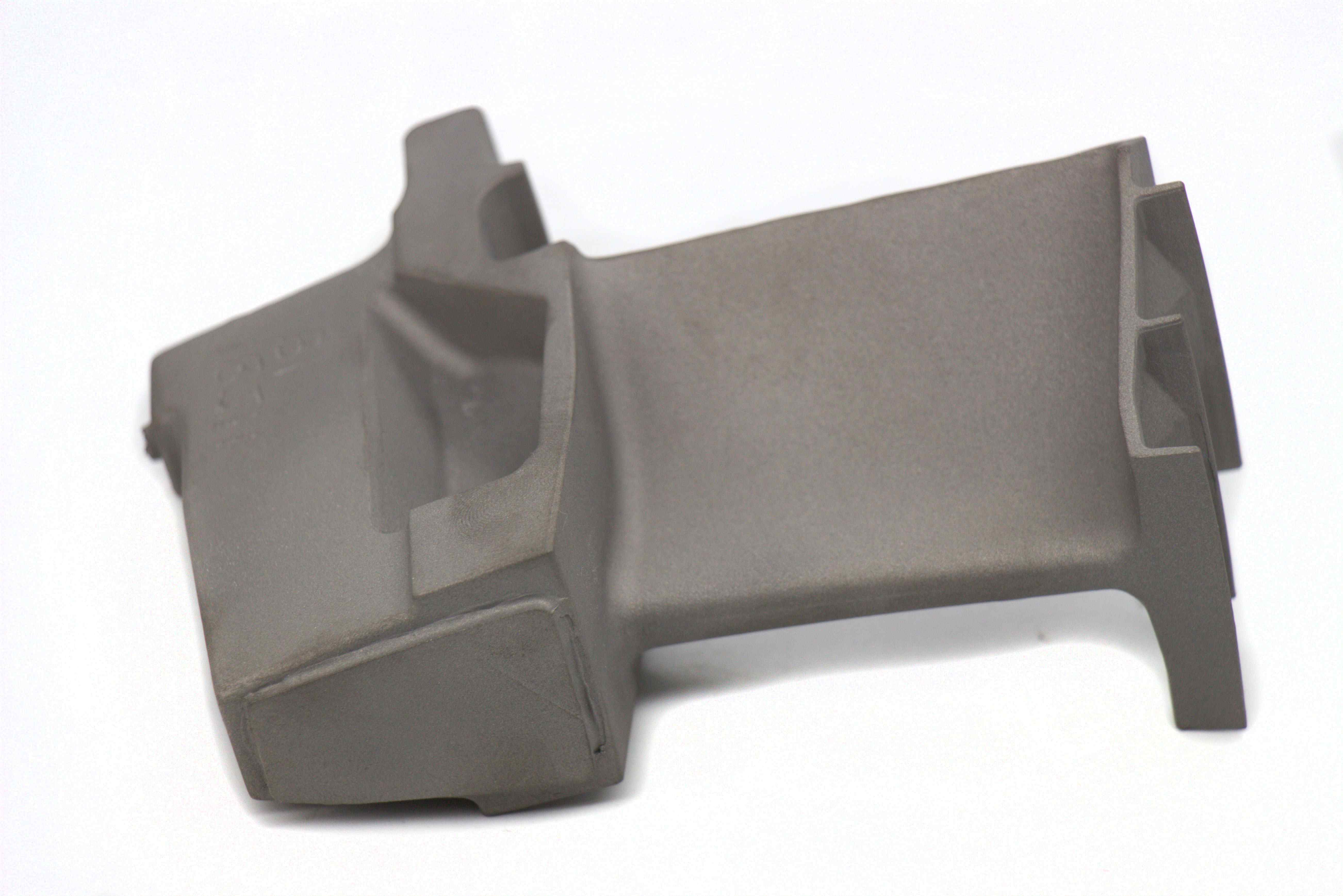

Prozessgestaltung für den Einkristall-Guss

Prozessplanung

Die Grundlage der Herstellung von SX-Turbinenschaufeln ist die gerichtete Erstarrung mittels des Bridgman-Verfahrens. Die Ingenieure von GE entwickelten optimierte Prozessparameter:

• Abzugsgeschwindigkeit: 2–4 mm/min

• Temperaturgradient: >20 °C/mm

• Formvorwärmung: 1450–1500 °C

Ein sorgfältig kalibriertes Temperaturprofil stellt sicher, dass die Schaufel als einzelnes Korn entlang der kristallographischen Orientierung <001> erstarrt, wodurch Korngrenzen eliminiert werden, die sonst die Kriechfestigkeit verringern würden.

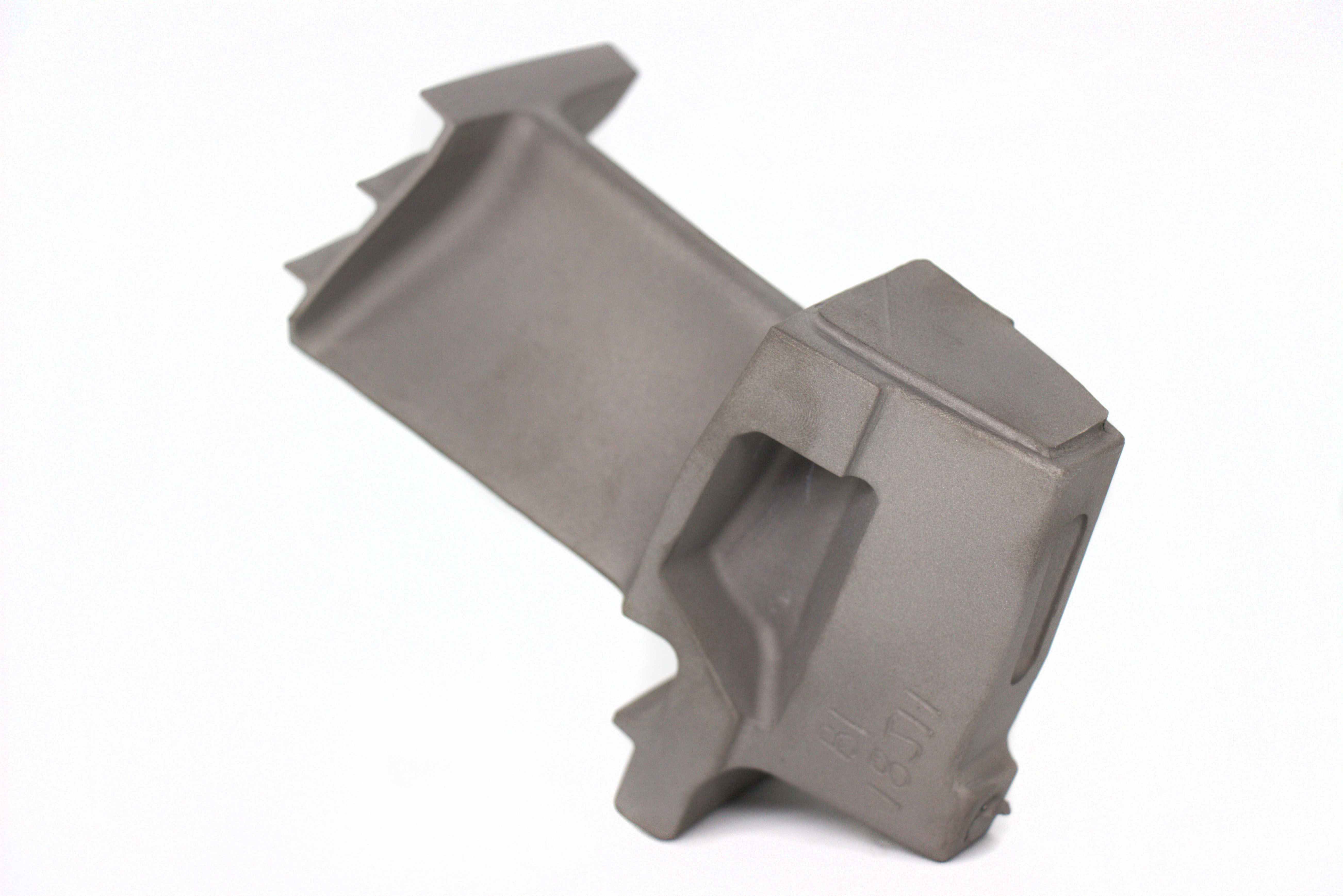

Schmelzen und Gießen

GE setzte Vakuum-Feingussöfen mit hochreinen Inertgasatmosphären ein, um Sauerstoffkontamination zu verhindern. Der Prozess umfasst:

• Vakuumschmelzen von Legierungsblöcken auf 1600–1700 °C

• Keramikformvorbereitung unter Verwendung von Y2O3-basierten Feuerfestmaterialien

• Kontrolliertes Formfüllen zur Vermeidung von Turbulenzen und Oxidfehlern

Strenge Prozesskontrolle minimiert gängige Gussfehler wie die Bildung fremder Körner, Mikroporosität und Seigerungen.

Fehlerkontrolle und Qualitätsprüfung

Fehlertypen

Bei der Herstellung von SX-Schaufeln ist die Fehlervermeidung entscheidend. Die folgenden Typen werden sorgfältig kontrolliert:

• Kleinwinkelkorngrenzen (LAB)

• Porosität und Lunker

• Fehlorientierung der Primärdendriten

• Oberflächenrauheit und keramische Einschlüsse

Inspektionstechniken

GE implementierte mehrstufige Inspektionsprotokolle unter Nutzung fortschrittlicher zerstörungsfreier Prüfung (NDT) und metallografischer Analysen:

Diese Techniken stellen sicher, dass jede Schaufel die strengen Qualitätsstandards der Luft- und Raumfahrt erfüllt.

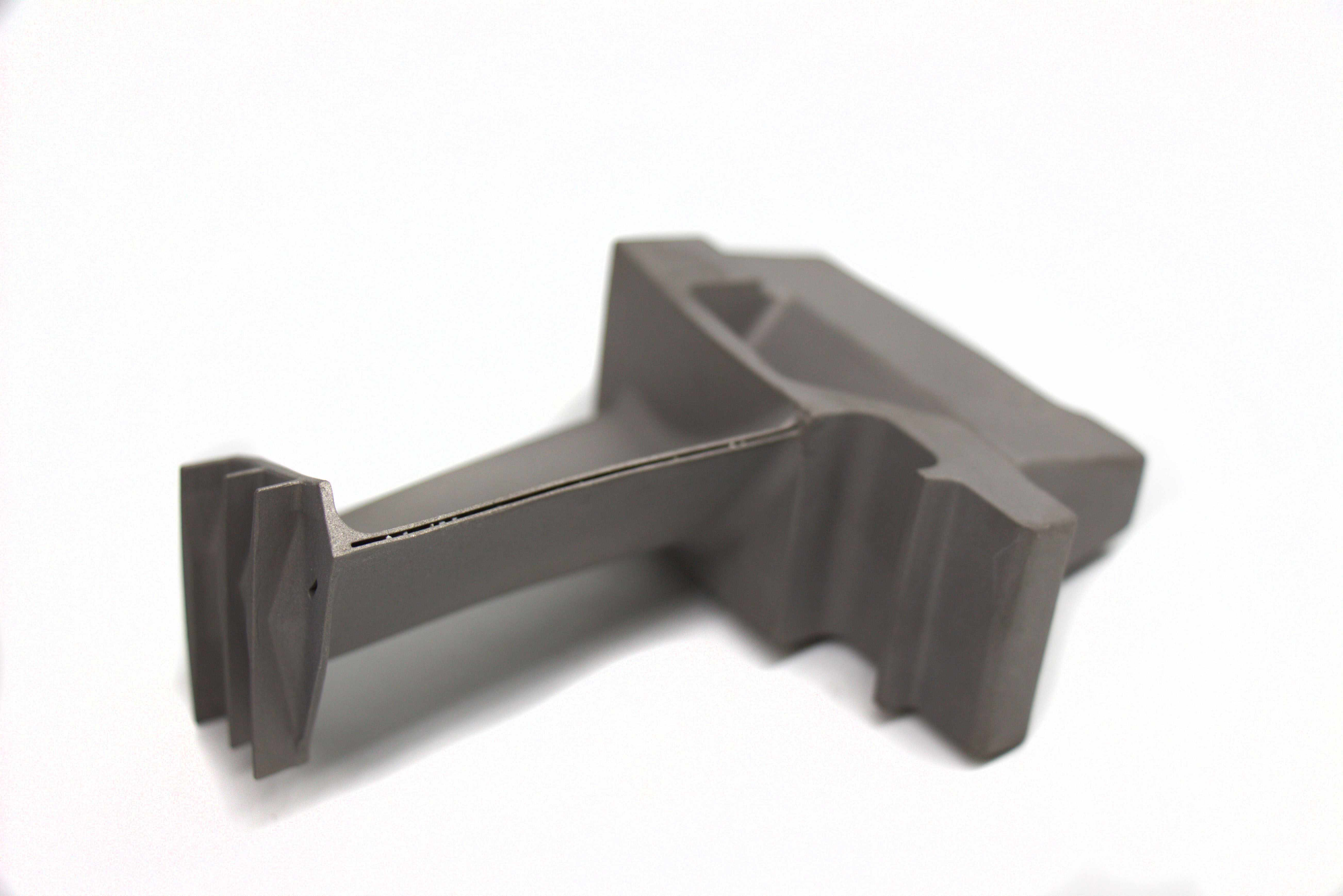

Nachbearbeitung: HIP und Wärmebehandlung

Heißisostatisches Pressen (HIP)

Nach dem Guss wurden die Schaufeln von GE einem Heißisostatischen Pressen (HIP) unterzogen bei:

• Temperatur: 1200–1250 °C

• Druck: 100–150 MPa

• Zeit: 2–4 Stunden

HIP eliminiert Mikroporosität und homogenisiert das Gefüge, was die Ermüdungslebensdauer erheblich verbessert.

Wärmebehandlung

Nach dem HIP durchliefen die Schaufeln eine mehrstufige Wärmebehandlung:

1. Lösungsglühen: 1260–1280 °C zur Auflösung von γ'

2. Kontrolliertes Abkühlen zur Optimierung der γ/γ'-Morphologie

3. Auslagerungsbehandlung bei 850–900 °C zur Ausscheidung der stabilen γ'-Phase

Diese Behandlungen optimieren mechanische Eigenschaften wie Kriechfestigkeit und thermische Ermüdungsbeständigkeit.

Oberflächenbehandlung: TBC und Oberflächenkonditionierung

Um die Haltbarkeit der Turbinenschaufeln der ersten Stufe weiter zu verbessern, brachte GE fortschrittliche Wärmedämmschichten (TBC) auf. Diese Beschichtungen sind entscheidend, um heißen Gasströmen standzuhalten, die die Temperaturgrenzen des Substratwerkstoffs überschreiten können.

Das TBC-System umfasst typischerweise:

• Bond Coat: MCrAlY-Schicht, aufgetragen mittels HVOF oder EB-PVD

• Keramische Deckschicht: 6–8 Gew.-% Yttrium-stabilisiertes Zirkoniumdioxid (YSZ), ca. 150–250 µm dick

TBC-Beschichtungen bieten thermische Isolierung, reduzieren die Metalltemperatur um 100–150 °C und verlängern die Lebensdauer der Komponente.

Zusätzlich zur TBC werden präzise Oberflächenbehandlungen durchgeführt:

• Polieren zur Erzielung eines Ra-Werts < 1,5 µm

• Kugelstrahlen zur Erzeugung von Druckeigenspannungen

• Kontrollierte Bildung von Oxidschichten zur verbesserten Oxidationsbeständigkeit

Diese Finish-Operationen verbessern die Beständigkeit gegen High-Cycle-Ermüdung und Korrosion erheblich.

Endprüfung und Qualifizierung

Vor dem Versand wurde jede Schaufel einer umfassenden Validierung gemäß den Standards der Luft- und Raumfahrt unterzogen:

Mechanische Prüfung

• Zugversuch: Bei Raumtemperatur und erhöhten Temperaturen

• Kriechversuch: Typisch bei 1050–1100 °C unter betriebsähnlichen Spannungsbedingungen

• Low-Cycle- und High-Cycle-Ermüdungsprüfung

Zerstörungsfreie Bewertung (NDE)

• Röntgeninspektion: 100 % volumetrische Untersuchung

• Industrielles CT-Scannen für komplexe Merkmale (z. B. interne Kühlkanäle)

• Überprüfung der Oberflächenintegrität mittels Wirbelstromprüfung und visueller Inspektion

Zertifizierung

Alle Schaufeln wurden gemäß den luftfahrtrechtlichen Anforderungen der FAA und EASA qualifiziert und erfüllten:

• AMS 5385/AMS 5387 Standards

• ASTM E139, E606 für Kriechen und Ermüdung

• MIL-STD-2154 für die radiografische Abnahme

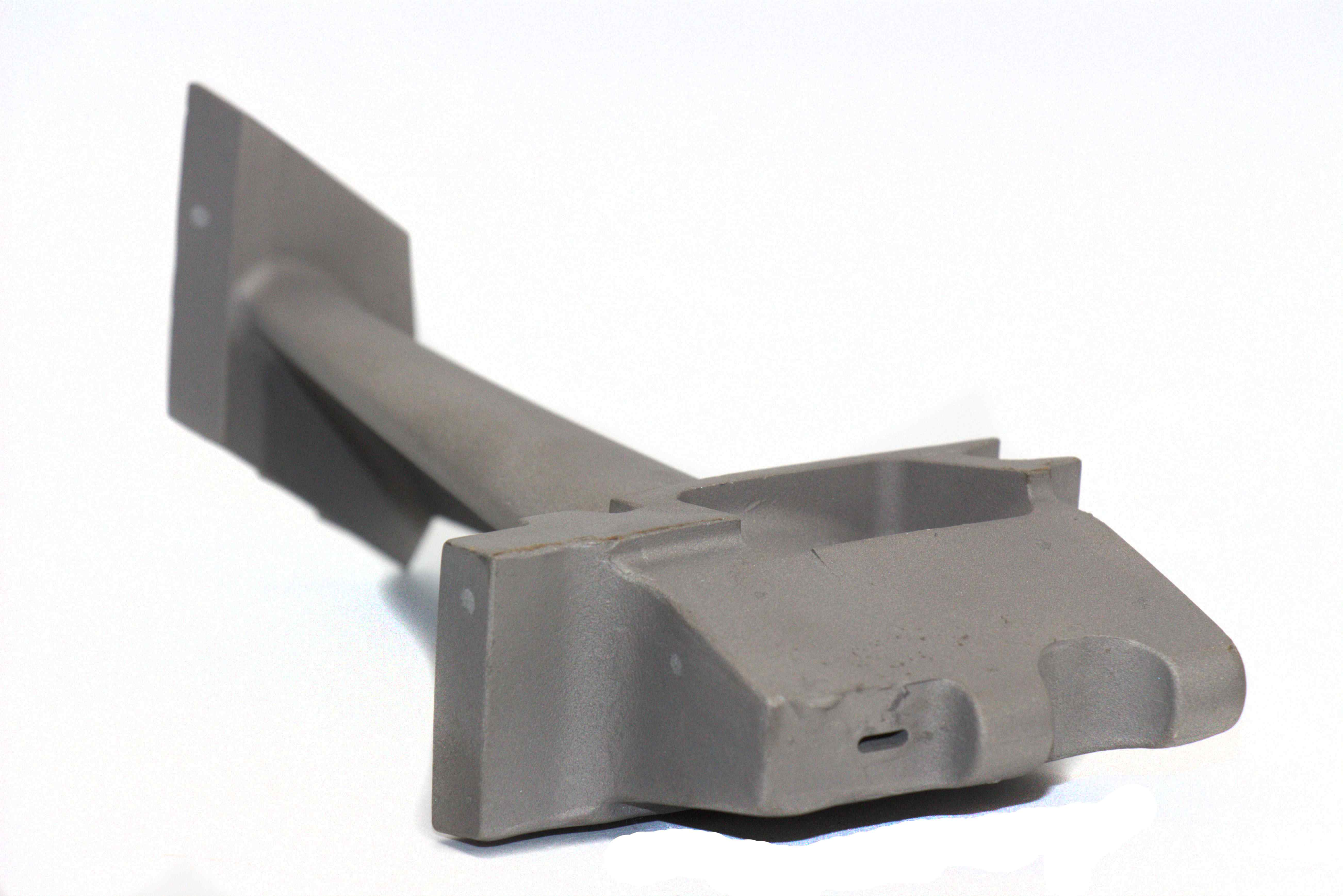

Anwendungsergebnisse bei GE

Die nach diesem Verfahren hergestellten SX-Schaufeln kommen zum Einsatz in:

• GE LEAP-1A und 1B Triebwerken für Airbus A320neo und Boeing 737 MAX

• GE9X Triebwerken für Boeing 777X

Felddaten über mehrere Jahre hinweg zeigen:

• 20–25 % Verbesserung der Kriechlebensdauer gegenüber früheren DS (gerichtet erstarrten) Schaufeln

• 10–15 % Verbesserung des thermischen Wirkungsgrads durch engere Spaltmaße an den Spitzen

• Signifikante Reduzierung des Kraftstoffverbrauchs und der Emissionen

Diese Leistungsgewinne unterstützen das Engagement von GE für die Entwicklung nachhaltigerer und effizienterer Luftfahrttechnologien.

Branchentrends und Zukunftsausblick

Der Sektor der Turbinenschaufelfertigung entwickelt sich rasant, getrieben durch die Nachfrage nach:

• Höheren Turbineneintrittstemperaturen (TIT > 1700 °C)

• Verlängerten Komponentenlebenszyklen (Ziel >30.000 Flugstunden)

• Predictive Maintenance basierend auf digitalen Zwillingen

Zu den emerging Trends gehören:

Hybride Fertigung

Die Integration von 3D-Druck für Superlegierungen mit traditionellem Guss ermöglicht komplexe interne Kühlstrukturen und Rapid Prototyping.

Intelligente Beschichtungen

Entwicklung von selbstheilenden TBCs und Echtzeit-Zustandsüberwachung durch eingebettete Sensoren.

KI-gesteuerte Qualitätskontrolle

Einsatz von Machine-Learning-Modellen zur Optimierung von Gussparametern und zur Vorhersage von Fehlerbildungen.

Als Ingenieur ist es spannend zu beobachten, wie 3D-Druck-Dienstleistungen und fortschrittliche Materialien die Gestaltungsmöglichkeiten für Turbinenschaufeln neu definieren.

Zusammenfassung und Reflexion des Ingenieurs

Die Herstellung der SX-Turbinenschaufeln der ersten Stufe von GE veranschaulicht den Höhepunkt der Werkstofftechnik, des Präzisionsgusses und der Nachbearbeitung. Der Erfolg dieses Projekts hing ab von:

• Sorgfältiger Prozessgestaltung und -kontrolle

• Integration fortschrittlicher NDE und metallurgischer Analysen

• Kollaborativer Innovation über die Disziplinen Werkstoffwissenschaft, Maschinenbau und Fertigungstechnik hinweg

Mit Blick auf die Zukunft bietet die Verschmelzung additiver und subtraktiver Fertigung, gekoppelt mit intelligenten Beschichtungen, enormes Potenzial für weitere Leistungsdurchbrüche.

Als Ingenieure bleibt unsere Mission klar: unermüdlich die Grenzen von Material und Prozess zu erweitern, um die nächste Generation hocheffizienter und emissionsarmer Strahltriebwerke anzutreiben.
