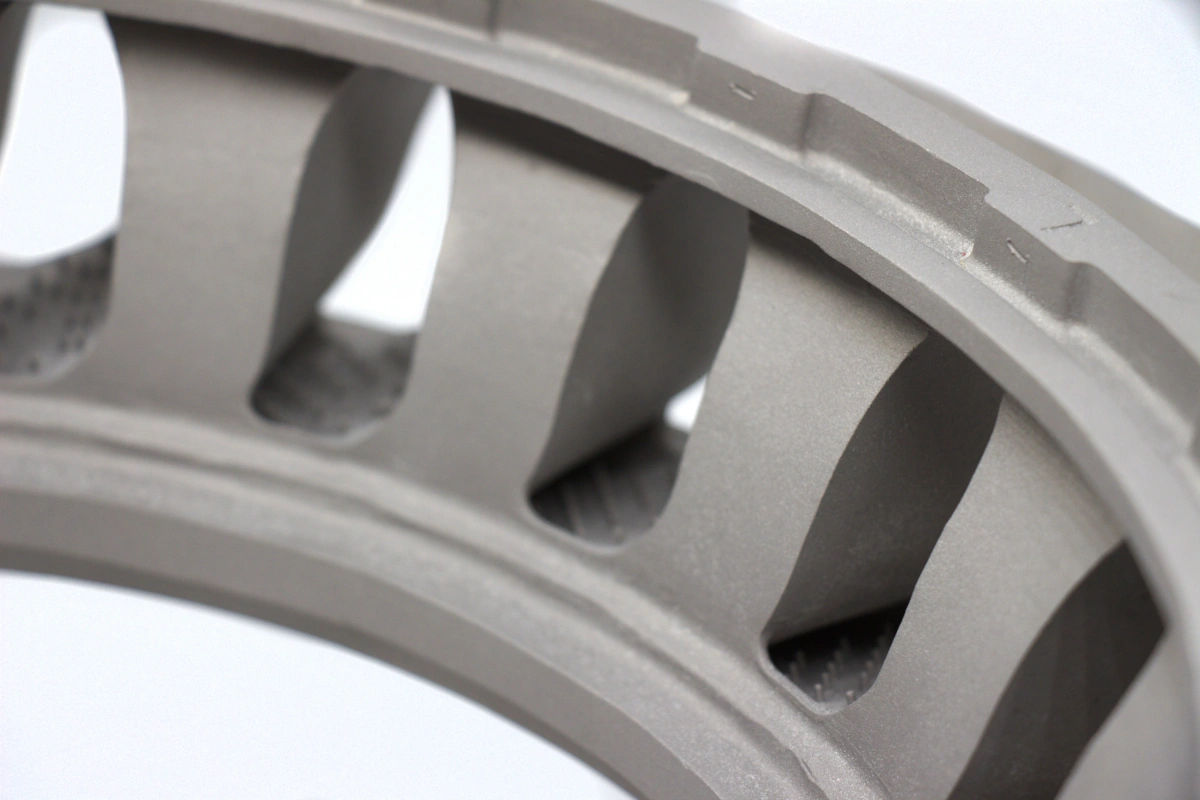

Gasturbinen-Übergangsstücke für Reparatur und Austausch in Kraftwerken

NewayAeroTech unterstützt kundenspezifische Gasturbinen-Übergangsstücke, Übergangskanäle und Ersatzteile für Übergangsauskleidungen für Reparatur- und Wartungsprojekte in Kraftwerken. Diese Komponenten verbinden den Verbrennungsabschnitt mit dem Turbinenabschnitt und leiten Hochtemperatur-Verbrennungsgas mit kontrollierter Strömungsrichtung, Abdichtung und Wärmeschutz in die erste Turbinenstufe.

Für Reparaturprojekte an Stromerzeugungsturbinen sind Übergangsstücke keine einfachen Kanäle. Sie arbeiten unter Hochtemperatur-Gasbelastung, thermischen Zyklen, Vibrationen, Dünnwandspannungen, Oxidation, Beschichtungsabbau und Montabelastung. Ein zuverlässiges Ersatz-Übergangsstück muss die Materialauswahl, den Umform- oder Gießweg, die Schweißqualität, CNC-bearbeitete Schnittstellen, Kühlfunktionen, den Oberflächenzustand und die Endprüfung steuern.

NewayAeroTech bietet Unterstützung bei Ersatzteilen für Stromerzeugungsturbinen für Übergangsstücke, Übergangskanäle, heißgasführende Bauteile im Zusammenhang mit der Verbrennung und andere Gasturbinen-Reparaturkomponenten, hergestellt auf Basis von Zeichnungen, gebrauchten Mustern, 3D-Scandaten oder Turbinenmodellinformationen.

Direkte Antwort: Gasturbinen-Übergangsstücke für Reparatur und Austausch

NewayAeroTech kann kundenspezifische Gasturbinen-Übergangsstücke und Übergangskanäle für Reparatur- und Austauschprojekte in Kraftwerken fertigen. Abhängig vom ursprünglichen Design, den Materialanforderungen, der Wandstärke, den Kühlfunktionen und den Prüfstandards kann der Fertigungsweg Hochtemperaturlegierungs-Umformung, Speziallegierungs-Guss, Vakuum-Feinguss für ausgewählte Komponenten, geschweißte Montage, CNC-Bearbeitung, Wärmebehandlung, Nachbearbeitung und Endprüfung umfassen.

Unsere Fertigungsunterstützung kann Folgendes abdecken:

• Kundenspezifische Übergangsstücke für Gasturbinenreparaturen

• Ersatz-Übergangskanäle für Stromerzeugungsturbinen

• Übergangsauskleidungen und Komponenten für heiße Gaswege

• Fertigung und Veredelung von Übergangsstücken aus Superlegierungen

• Bearbeitung von Kühllöchern, Flanschen, Dichtkanten und Montageschnittstellen

• Reparaturteile in kleinen Stückzahlen und langfristige Lieferung von Ersatz-Übergangskanälen

Ziel ist es, Ersatzteile für Übergangsstücke mit kontrollierter Einlass- und Auslassgeometrie, Dünnwandstabilität, Dichtleistung, Genauigkeit der Kühlfunktionen, beschichtungsfähigen Oberflächen und rückverfolgbarer Prüfdokumentation bereitzustellen.

Komponentenfunktion von Gasturbinen-Übergangsstücken

Ein Gasturbinen-Übergangsstück leitet Hochtemperatur-Verbrennungsgas vom Brenner zum Turbineneinlass. Es muss den Gasstrom formen, eine stabile Kanalgeometrie aufrechterhalten, die umgebende Struktur schützen und korrekt mit angrenzender Verbrennungs- und Turbinenhardware verbunden sein.

Übergangsstücke erfüllen normalerweise mehrere Funktionen gleichzeitig:

• Leitung von heißem Verbrennungsgas vom Auslass der Auskleidung in Richtung des Turbinenabschnitts

• Steuerung der Gasströmungsrichtung, -verteilung und des Übergangs im Durchgang

• Aufrechterhaltung der Abdichtung zwischen Verbrennungshardware und Turbineneinlasskomponenten

• Unterstützung der thermischen Ausdehnung und Vibration ohne übermäßige Verformung

• Bereitstellung von Kühlfunktionen oder Schutzoberflächen, wo erforderlich

• Schutz benachbarter Strukturen vor direkter Hochtemperatur-Gasbelastung

Da das Übergangsstück die Heißgaszufuhr in die Turbine direkt beeinflusst, müssen Ersatzteile mit sorgfältiger Kontrolle von Einlasskontur, Auslasskontur, Montageflanschen, Dichtkanten, Kühllöchern und dem Zustand der Dünnwandoberfläche gefertigt werden.

Betriebsbedingungen für Übergangskanäle

Übergangskanäle arbeiten zwischen der Brennkammer und dem Turbinenabschnitt, wo Temperatur, Druckschwankungen, Gasgeschwindigkeit und thermische Gradienten extrem sind. Diese Teile sind oft sowohl einer stetigen Hochtemperaturbelastung als auch wiederholten thermischen Zyklen beim Start-Stopp-Betrieb ausgesetzt.

Typische Betriebsbedingungen umfassen:

• Hochtemperatur-Verbrennungsgasbelastung

• Thermische Ermüdung durch wiederholtes Heizen und Kühlen

• Oxidation und Hochtemperaturkorrosion an gaszugewandten Oberflächen

• Kühlluftstrom, Filmkühlung oder Prallkühlungseffekte

• Vibrationen und akustische Belastung durch das Verbrennungssystem

• Dünnwandverformung verursacht durch thermische Spannungen und mechanische Zwänge

• Beschichtungsabbau während langer Serviceintervalle

Diese Betriebsbedingungen erklären, warum die Fertigung von Übergangsstücken Materialleistung, Geometriekontrolle, Oberflächenvorbereitung und Prüfung kombinieren muss, anstatt sich nur auf die äußere Form zu konzentrieren.

Häufige Ausfallmodi von Gasturbinen-Übergangsstücken

Übergangsstücke können während des Betriebs degradieren, da sie hoher thermischer Belastung, Verbrennungsgas, Vibrationen und eingeschränkten Montagebedingungen ausgesetzt sind. Bei Inspektionen während Stillstandszeiten im Kraftwerk können beschädigte Übergangskanäle Reparatur, Aufarbeitung oder kompletten Austausch erfordern.

Häufige Ausfallmodi umfassen:

• Thermische Ermüdungsrisse in der Nähe von Ecken, Schweißnähten, Flanschen oder hochbelasteten Übergangsbereichen

• Verbrennung, Ablation oder lokale Überhitzung an gaszugewandten Oberflächen

• Dünnwandverformung, Ausbeulung, Ovalität oder Verlust der ursprünglichen Kontur

• Oxidation, Hochtemperaturkorrosion oder Wanddickenabnahme nach langer Betriebsdauer

• Abplatzen, Schälen oder lokaler Verlust der Beschichtung

• Verschleiß der Montagekante, Verformung des Flansches oder Beschädigung der Dichtfläche

• Verstopfung von Kühllöchern, Kantenschäden oder Abbau von Luftströmungsfunktionen

• Rissbildung im Schweißreparaturbereich oder lokales Versagen der Reparatur

Wenn eine Reparatur nicht mehr praktikabel ist oder die ursprüngliche Geometrie nicht zuverlässig wiederhergestellt werden kann, sind Ersatz-Übergangsstücke erforderlich, um die Turbinenleistung und die Wartungssicherheit zu schützen.

Materialanforderungen für den Austausch von Übergangsstücken

Materialien für Übergangsstücke müssen Oxidation, thermischer Ermüdung, Hochtemperatur-Festigkeitsverlust, Korrosion und Verformung widerstehen. Die Legierung muss auch kompatibel mit Umformung, Schweißen, Bearbeitung, Wärmebehandlung und Beschichtungsvorbereitung sein, wenn diese Prozesse erforderlich sind.

Häufige Materialüberlegungen umfassen:

• Oxidationsbeständigkeit unter Belastung durch heißes Verbrennungsgas

• Beständigkeit gegen thermische Ermüdung während Start-Stopp-Zyklen

• Hochtemperaturfestigkeit und Dimensionsstabilität

• Schweißbarkeit oder Reparierbarkeit, wenn das Design gefertigte Verbindungen enthält

• Kompatibilität mit oxidationsbeständigen Beschichtungs- oder Wärmedämmschichtsystemen

• Verfügbarkeit in geeigneten Blech-, Platten-, Guss- oder kundenspezifischen Fertigungsformen

NewayAeroTech unterstützt Vakuum-Feinguss aus Hastelloy-Legierungen für Hochtemperatur- und korrosionsbeständige Legierungsanwendungen. Für heißgasführende Bauteile auf Nickelbasis kann Vakuum-Feinguss aus Inconel-Legierungen den Materialvergleich und die Entwicklung kundenspezifischer Komponenten unterstützen. Für ausgewählte leichte oder hochfeste Luftfahrtanwendungen kann auch Vakuum-Feinguss aus Titanlegierungen geprüft werden, obwohl Titan normalerweise nicht für die heißesten Bereiche des Verbrennungsgaswegs ausgewählt wird.

Fertigungsweg für Gasturbinen-Übergangsstücke

Übergangsstücke können je nach ursprünglichem Design durch Umformung, Schweißen, Gießen, Bearbeiten oder einen kombinierten Weg hergestellt werden. Viele Übergangskanäle sind dünnwandige umgeformte und geschweißte Strukturen, während ausgewählte Abschnitte, Halterungen, Ansatzstücke, Montagefunktionen oder komplexe Übergangskomponenten Gießen oder CNC-Bearbeitung erfordern können.

Ein typischer Fertigungsweg kann Folgendes umfassen:

1. Überprüfung des Turbinenmodells, der Zeichnungen des Übergangsstücks, alter Teile oder 3D-Scandaten

2. Bestätigung der Materialgüte, Wandstärke, Beschichtungsanforderung, Kühlfunktionen und des Prüfstandards

3. Herstellung des Übergangskanal-Körpers durch Umformung, Fertigung, Guss oder einen kombinierten Fertigungsweg

4. Schweißen oder Montieren von Auskleidungsabschnitten, Flanschen, Halterungen und Übergangsstrukturen, wo erforderlich

5. Bearbeitung von Montageflanschen, Dichtkanten, Bezugsflächen und Montageschnittstellen

6. Bearbeitung von Kühllöchern, Luftströmungsfunktionen, Schlitzen oder lokalen Öffnungen

7. Anwendung von Wärmebehandlung, Spannungsarmglühen oder Nachbearbeitung gemäß Materialanforderungen

8. Vorbereitung der Oberflächen für Beschichtung, Reinigung und Endprüfung

9. Prüfung von Kontur, Wandstärke, Schweißnähten, Kühlfunktionen, Abmessungen und Oberflächenqualität

NewayAeroTech bietet Nachbearbeitung von Superlegierungen für Übergangskanäle, um Wärmebehandlung, Oberflächenreinigung, Beschichtungsvorbereitung, Veredelung und Prüfung in einen kontrollierten Fertigungsworkflow zu integrieren.

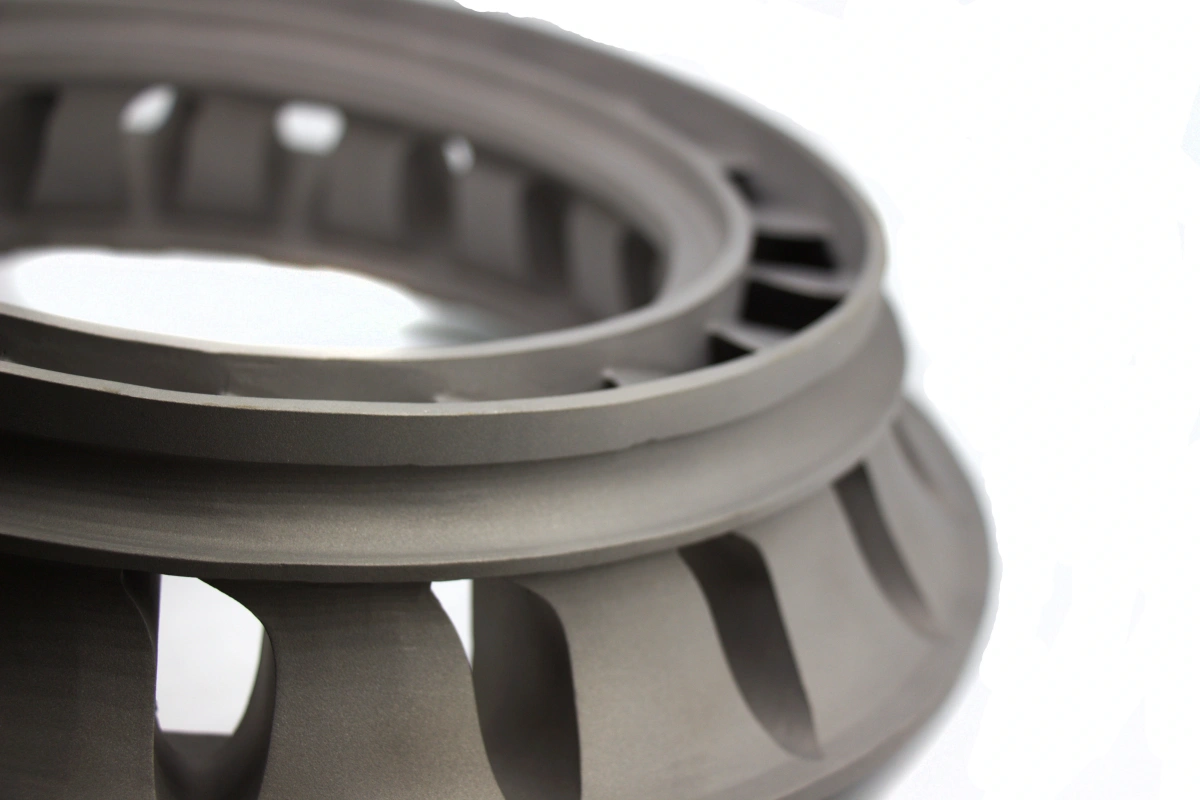

Guss- und Speziallegierungsoptionen für Übergangskomponenten

Nicht jedes Übergangsstück wird vollständig gegossen. Allerdings können ausgewählte Übergangskomponenten Gießen erfordern, wenn die Geometrie komplex ist, das Teil Übergänge von dick zu dünn enthält oder das Design integrierte Montagefunktionen, Ansatzstücke, Halterungen oder Strömungskanalstrukturen enthält, die schwer effizient zu fertigen sind.

Vakuum-Feinguss für Gasturbinenteile kann near-net-shape-Komponenten aus Hochtemperaturlegierungen unterstützen, wobei das Gießen Materialverschwendung reduziert und die Geometrietreue verbessert. Für anspruchsvollere Legierungsanforderungen kann Speziallegierungs-Guss für Übergangskomponenten geprüft werden, wenn Materialverhalten, Wandstärke und Prüfanforderungen gemeinsam betrachtet werden müssen.

Die Gussbewertung sollte Folgendes berücksichtigen:

Variation der Wandstärke und Risiko von Hot Spots

• Gekrümmte Strömungskanalgeometrie und Übergangsflächen

• Montage-Ansatzstücke, Halterungen, Flansche und lokale Verstärkungsfunktionen

• Bearbeitungszugabe für Dicht- und Montageflächen

• Prüfzugang für interne und externe Fehler

• Kompatibilität mit Schweiß-, Beschichtungs- oder Nachbearbeitungsschritten

Der endgültige Weg sollte der ursprünglichen Designabsicht entsprechen. Bei Austauschprojekten ist das Ziel eine zuverlässige Funktion in der Gasturbine, nicht einfach nur die Reproduktion der sichtbaren Form.

CNC-Bearbeitung für Übergangsstücke

CNC-Bearbeitung ist für Funktionen von Übergangsstücken erforderlich, die Passung, Abdichtung und Montage steuern. Selbst wenn der Hauptkanalkörper umgeformt oder gefertigt wird, können Flansche, Montagefunktionen, Dichtkanten, Schlitze und Bezugsflächen eine Präzisionsbearbeitung erfordern.

NewayAeroTech bietet CNC-Bearbeitung von Superlegierungen für Übergangsstücke, einschließlich Hochtemperatur-Nickellegierungen und korrosionsbeständiger Legierungen, die in Reparaturteilen für den Heißgasbereich von Gasturbinen verwendet werden.

Typische CNC-bearbeitete Funktionen umfassen:

• Einlass- und Auslass-Montageflansche

• Dichtflächen und Kontaktkanten

• Bezugsflächen für Prüfung und Montageausrichtung

• Schnittstellen für Halterungen und lokale Befestigungsfunktionen

• Kontrollierte Schlitze, Fenster und Randkanten

• Bereiche, die Ebenheits-, Profil- oder Positionskontrolle erfordern

Die Bearbeitungsstrategie sollte die Empfindlichkeit dünnwandiger Strukturen berücksichtigen. Falsche Vorrichtungen oder übermäßige Schnittkräfte können den Übergangskanal verformen und bei der Turbinenmontage zu Passproblemen führen.

Bearbeitung von Kühlfunktionen für Übergangskanäle

Viele Übergangsstücke enthalten Kühllöcher, Verdünnungslöcher, Schlitze oder Luftströmungsfunktionen, die zur Steuerung der Wandtemperatur und zum Schutz der umgebenden Struktur beitragen. Diese Funktionen müssen kontrolliert werden, da Lochgröße,位置, Winkel und Sauberkeit die Kühlleistung beeinflussen können.

Tieflochbohren in Superlegierungen für Kühlfunktionen kann für ausgewählte Designs von Übergangskanalen geprüft werden, bei denen tiefe oder schwierige Luftströmungslöcher erforderlich sind. EDM kann auch für kleine Löcher, schmale Schlitze, Öffnungen auf gekrümmten Flächen oder funktionen mit eingeschränktem Werkzeugzugang verwendet werden.

Die Kontrolle der Kühlfunktionen sollte Folgendes umfassen:

• Lochdurchmesser und Toleranz

• Lochmuster, Abstand und Winkelrichtung

• Kantenqualität und Gratentfernung

• Risiko der Verstopfung durch Ablagerungen, Bearbeitungsreste oder Beschichtungsaufbau

• Zustand der Wandstärke um die Löcher herum

• Prüfung vor und nach der Beschichtung, falls erforderlich

Bei gebrauchten Übergangsstücken können Kühllöcher verstopft, erweitert, verbrannt oder teilweise beschädigt sein. Reverse Engineering sollte die ursprüngliche Kühlfunktion identifizieren, anstatt beschädigte Lochgeometrien von einem alten Teil zu kopieren.

Kritische Geometrie von Gasturbinen-Übergangsstücken

Übergangsstücke haben eine komplexe Geometrie, da sie zwei verschiedene Turbinenabschnitte verbinden und dabei Gasströmung, thermische Ausdehnung und Abdichtung managen. Ersatzteile müssen sowohl die große Oberflächenform als auch lokale Montagefunktionen kontrollieren.

Kritische Geometrie umfasst:

• Einlasskontur und Verbindungsgeometrie zur Verbrennungsauskleidung

• Auslasskontur und Ausrichtung mit der Turbineneinlass-Hardware

• Montageflansche, Bolzenbereiche und Schnittstellen für Halterungen

• Dichtkanten, Kontaktflächen und Grenzflächen

• Gekrümmte Dünnwandoberflächen und Übergangsradien

• Kühllöcher, Schlitze und Luftströmungsfunktionen

• Beschichtungszugabe und maskierte Flächen

Wenn die Einlass- oder Auslasskontur falsch ist, kann der Gasstrom ungleichmäßig werden. Wenn der Flansch oder die Dichtfläche falsch ist, kann sich die Montageleckage oder thermische Spannung erhöhen. Wenn Kühlfunktionen ungenau sind, kann lokale Überhitzung die Lebensdauer verringern.

Prüfung von Ersatzteilen für Übergangsstücke

Die Prüfung ist für Gasturbinen-Übergangsstücke unerlässlich, da das Teil Dünnwandstruktur, geschweißte oder umgeformte Geometrie, Kühlfunktionen, Hochtemperaturmaterial, Beschichtungsvorbereitung und Montageschnittstellen kombiniert.

Prüfanforderungen sollten vor der Angebotserstellung bestätigt werden, da Konturprüfung, Schweißnahtprüfung, FPI, KMG, Materialprüfung, Überprüfung der Beschichtungsvorbereitung und Berichte zu Kühllöchern Kosten und Lieferzeiten beeinflussen können.

Unterstützung durch Reverse Engineering für den Austausch von Übergangskanälen

Viele Projekte zum Austausch von Übergangsstücken beginnen mit alten Teilen, unvollständigen Zeichnungen oder 3D-Scandaten. In diesen Fällen muss das Reverse Engineering das ursprüngliche Design von Betriebsschäden trennen.

NewayAeroTech kann Projekte bewerten basierend auf:

• Originalzeichnungen und 3D-CAD-Dateien

• Gebrauchten Mustern von Übergangsstücken

• 3D-Scandaten und rekonstruierten Modellen

• Fotos, die Risse, Verbrennungen, Verformungen, Beschichtungsverlust oder Flanschverschleiß zeigen

• Materialanalyse aus alten Teilen

• Turbinenmodell, Brennertyp und Betriebsbedingungen

Bei gebrauchten Übergangskanälen sollten thermische Verformungen, verschlissene Montagekanten, gerissene Schweißnähte, Beschichtungsverlust und verzerrte Konturen nicht direkt kopiert werden. Die funktionale Geometrie muss entsprechend den Anforderungen an Gasströmung, Abdichtung, Montage und thermische Ausdehnung rekonstruiert werden.

Mehrwert des Lieferanten für die Reparatur von Kraftwerks-Übergangsstücken

Ein qualifizierter Lieferant für Übergangsstücke sollte die Funktion des Heißgaswegs, die Dünnwandfertigung, die Materialauswahl, die Kontrolle von Schweißen und Umformen, CNC-Bearbeitung, die Bearbeitung von Kühlfunktionen, die Nachbearbeitung und die Prüfung verstehen. Das Teil sollte nicht nur als Kanal oder Blechgehäuse behandelt werden.

NewayAeroTech unterstützt Projekte zur Reparatur und zum Austausch von Übergangsstücken durch Bereitstellung von:

• Überprüfung von Hochtemperaturlegierungsmaterialien

• Bewertung von Wegen für Umformung, Guss, Bearbeitung und geschweißte Montage

• CNC-Bearbeitung für Flansche, Dichtkanten und Bezugsflächen

• Überprüfung von Tieflochbohrungen oder EDM für Kühl- und Luftströmungsfunktionen

• Unterstützung bei Wärmebehandlung, Spannungsarmglühen, Reinigung und Beschichtungsvorbereitung

• Planung von Kontur-, Schweißnaht-, FPI-, KMG-, Kühlfunktions- und Materialprüfungen

• Fertigung von Prototypen, Reparaturteilen in kleinen Stückzahlen und langfristiger Herstellung von Ersatz-Übergangskanälen

Dieser integrierte Ansatz hilft, Kommunikationslücken zwischen Lieferanten für Umformung, Schweißen, Bearbeitung, Beschichtung und Prüfung zu verringern, insbesondere wenn Stillstandspläne von Kraftwerken eine vorhersagbare Lieferung erfordern.

Checkliste für Angebotsanfragen (RFQ) zum Austausch von Gasturbinen-Übergangsstücken

Um Übergangsstücke und Übergangskanäle genau anzubieten, sollten Kunden sowohl technische Zeichnungen als auch Serviceinformationen bereitstellen. Dies hilft dem Lieferanten, die Materialauswahl, den Fertigungsweg, die Bearbeitung von Kühlfunktionen, die Prüfkosten und das Lieferrisiko zu bewerten.

Eine vollständige RFQ sollte Folgendes enthalten:

• Turbinenmodell, Brennertyp, Teilenummer des Übergangsstücks und Revisionsstand

• 2D-Zeichnung und 3D-CAD-Datei, falls verfügbar

• Gebrauchtes Muster des Übergangsstücks, Fotos oder 3D-Scandaten, falls Reverse Engineering erforderlich ist

• Erforderliche Materialgüte und akzeptable Alternativen

• Anforderungen an Wandstärke, Einlasskontur, Auslasskontur, Flansch und Dichtfläche

• Anforderungen an Durchmesser, Position, Winkel, Muster und Prüfung von Kühllöchern

• Anforderungen an Schweißen, Wärmebehandlung, Beschichtung oder Oberflächenvorbereitung

• Prüfanforderungen wie Konturprüfung, Schweißnahtprüfung, FPI, KMG, Materialzertifikat oder Bericht zu Kühllöchern

• Menge für Prototyp, Reparaturcharge oder Programm für langfristige Ersatzteile

• Lieferplan, Zeitpunkt des Stillstands, Verpackungs- und Dokumentationsanforderungen

Wenn das Projekt auf einem beschädigten Übergangsstück basiert, sollten Kunden Rissbereiche, verbrannte Zonen, verschlissene Flansche, Beschichtungsverlust, blockierte Kühllöcher, reparierte Schweißnähte und funktionale Dichtflächen identifizieren. Dies hilft, Fehler beim Reverse Engineering zu vermeiden und unterstützt eine zuverlässigere Ersatzfertigung.

Fazit

Gasturbinen-Übergangsstücke für Reparatur und Austausch in Kraftwerken erfordern eine sorgfältige Kontrolle von Hochtemperaturlegierungsmaterial, Dünnwandgeometrie, Einlass- und Auslasskonturen, Dichtflächen, Kühlfunktionen, Schweißqualität, Beschichtungsvorbereitung und Endprüfung. Diese Komponenten verbinden den Verbrennungsabschnitt und den Turbinenabschnitt, sodass ihre Geometrie und ihr Oberflächenzustand die Zuverlässigkeit des Heißgaswegs direkt beeinflussen.

NewayAeroTech unterstützt die kundenspezifische Fertigung von Übergangsstücken und Übergangskanälen auf Basis von Zeichnungen, alten Teilen, 3D-Scandaten oder Turbinenmodellinformationen. Unsere Fähigkeiten umfassen die Überprüfung des Umformwegs, Vakuum-Feinguss für ausgewählte Gasturbinenteile, Speziallegierungs-Guss, CNC-Bearbeitung von Superlegierungen, Tieflochbohren oder EDM für Kühlfunktionen, Nachbearbeitung, Konturprüfung, Schweißnahtprüfung, FPI, KMG und finale Dokumentation.

Für Angebote zu Reparaturteilen für Übergangsstücke senden Sie bitte das Turbinenmodell, die Teilenummer, die 2D-Zeichnung, die 3D-Datei, Fotos von Mustern, Materialanforderungen, Details zu Kühlfunktionen, Beschichtungsanforderungen, Prüfstandard, Menge und Lieferziel. Unser Ingenieurteam kann den geeignetsten Fertigungsweg für Ihr Kraftwerks-Reparaturprojekt überprüfen.
