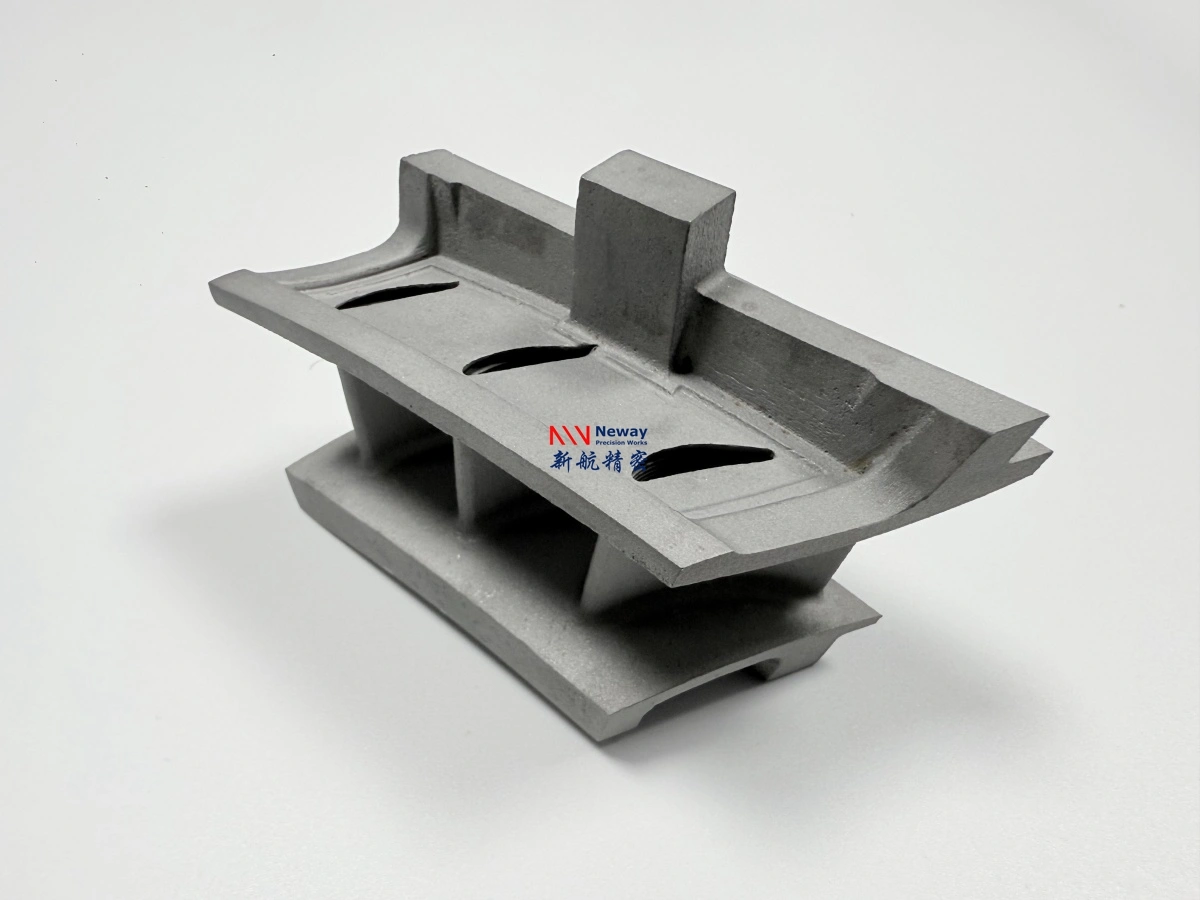

Gasturbinendüsen für Kraftwerkswartung und Heißteil-Austausch

NewayAeroTech fertigt Gasturbinendüsen und Ersatzteile für Düsensegmente für die Kraftwerkswartung, Reparatur von Heißteilen und langfristige Ersatzteilprogramme. Diese Komponenten können auf Basis von Kundenzeichnungen, Originalmustern, 3D-Scandaten oder Turbinenmodellinformationen hergestellt und anschließend durch Gießen, CNC-Bearbeitung, EDM, Wärmebehandlung, Nachbearbeitung und Inspektion fertiggestellt werden.

Gasturbinendüsen sind kritische Komponenten im heißen Gaspfad. Sie leiten und beschleunigen Hochtemperaturgas in die Turbinenstufe, steuern die Strömungsverteilung und unterstützen den Gesamtwirkungsgrad der Turbine. Bei Gasturbinen zur Stromerzeugung beeinflusst die Qualität des Düsenaustauschs direkt die Zuverlässigkeit des Heißteils, die Planung von Stillstandszeiten und die langfristigen Wartungskosten.

NewayAeroTech unterstützt die Fertigung von Teilen für Gasturbinen zur Stromerzeugung für Düsensegmente, Erststufendüsen, Heißteil-Düsenkomponenten und kundenspezifische Projekte zum Austausch von Turbinendüsen aus Superlegierungen.

Direkte Antwort: Gasturbinendüsen für die Kraftwerkswartung

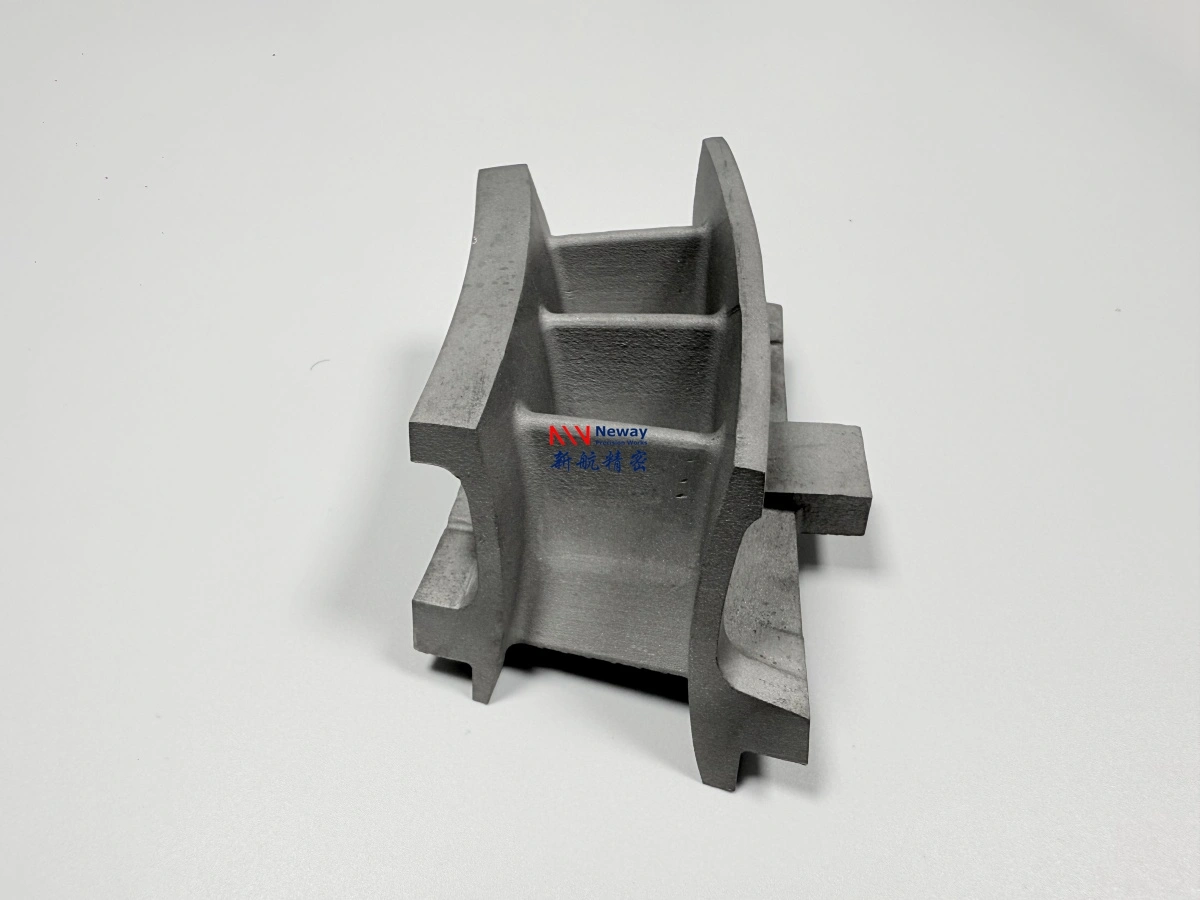

NewayAeroTech kann Gasturbinendüsen, Düsensegmente, Teile für Erststufendüsen und Ersatzkomponenten für Düsen im heißen Gaspfad für Wartungs- und Reparaturprojekte in Kraftwerken herstellen. Abhängig vom Turbinenmodell und der Teilespezifikation kann der Fertigungsweg Speziallegierungsguss, Vakuum-Feinguss, CNC-Bearbeitung, EDM, Bearbeitung von Kühlmerkmalen, Wärmebehandlung, Beschichtungsvorbereitung und abschließende Inspektion umfassen.

Unsere Fertigungsunterstützung umfasst:

• Kundenspezifische Gasturbinendüsen für die Kraftwerkswartung

• Ersatz-Gasturbinendüsen für Stromerzeugungsturbinen

• Fertigung von Erststufendüsen und Düsensegmenten

• Guss und Bearbeitung von Turbinendüsen aus Superlegierungen

• Fertige Reparaturteile für Düsen mit Inspektionsdokumentation

• Reparaturteile in Kleinserie und langfristige Lieferung von Ersatzdüsen

Ziel ist es, fertige Gasturbinendüsen-Teile mit kontrollierter Strömungskanalgeometrie, Halsfläche, Montageschnittstellen, Dichtflächen, Kühlmerkmalen, Materialkonsistenz und Inspektionsnachweisen bereitzustellen.

Rolle von Gasturbinendüsen bei der Leistung des Heißteils

Gasturbinendüsen leiten, beschleunigen und verteilen heißes Verbrennungsgas, bevor es in die Turbinenschaufeln oder nachgeschaltete Stufen eintritt. Ihre Geometrie steuert die Gasrichtung, Geschwindigkeit, Druckverteilung und lokale thermische Belastung. Dies macht Düsensegmente zu einer der wichtigsten Komponenten im heißen Gaspfad.

In Stromerzeugungsturbinen müssen Gasturbinendüsen mehrere Funktionen erfüllen:

• Heißgasstrom im korrekten Winkel auf den Turbinenrotor lenken

• Gas durch kontrollierte Düsenkanäle beschleunigen

• Halsfläche und Konsistenz des Strömungspfads aufrechterhalten

• Wirkungsgrad und Leistungsabgabe der Turbinenstufe unterstützen

• Lokale Temperaturverteilung steuern und das Risiko von Hot Streaks reduzieren

• Dichtung und Montagestabilität im Heißteil gewährleisten

Da die Düsengeometrie die Turbinenleistung direkt beeinflusst, müssen Ersatzdüsenteile unter strenger Kontrolle der Strömungspfad-Oberflächen, Plattformabmessungen, Dichtflächen, Kühlmerkmale und finalen Montageschnittstellen gefertigt werden.

Häufige Schäden an Gasturbinen-Düsenkomponenten

Gasturbinendüsen arbeiten unter Hochtemperaturgasströmung, Oxidation, Heißkorrosion, thermischer Wechselbelastung, Vibration und Druckschwankungen. Während des Langzeitbetriebs können Düsenkomponenten allmählich ihre ursprüngliche Geometrie und ihren Oberflächenschutz verlieren.

Häufige Düsenschäden umfassen:

• Verbrennung oder Ablation auf Oberflächen des heißen Gaspfads

• Oxidation und Heißkorrosion in Hochtemperaturzonen

• Thermische Risse durch wiederholte Start-Stopp-Zyklen

• Abplatzen, Abschälen oder lokaler Verlust der Beschichtung

• Plattformverformung oder Beschädigung der Dichtfläche

• Änderung der Halsfläche durch Erosion, Verzug oder Ablagerungsbildung

• Verstopfung, Verschleiß oder lokale Kantenschäden an Kühllöchern

• Verschleiß der Montageschnittstelle, festgestellt während der Stillstandinspektion

Wenn das Düsensegment die Reparaturgrenzen überschreitet, sind Ersatzteile erforderlich, um die Geometrie des Strömungspfads, den thermischen Schutz, die Dichtleistung und die Betriebssicherheit der Turbine wiederherzustellen.

Geeignete Materialien für Heißteil-Gasturbinendüsen

Gasturbinendüsen bestehen üblicherweise aus Nickelbasis-Superlegierungen, Kobaltbasis-Superlegierungen oder anderen oxidationsbeständigen Hochtemperaturlegierungen. Die richtige Materialwahl hängt vom Turbinenmodell, der Düsenstufe, der Betriebstemperatur, der Belastung durch Heißkorrosion, dem Beschichtungssystem und der Originalspezifikation ab.

NewayAeroTech unterstützt das Vakuum-Feingießen von Inconel-Legierungen für Düsen und Heißteilkomponenten auf Nickelbasis. Für Düsenmaterialien auf Kobaltbasis kann das Vakuum-Feingießen von Stellite-Legierungen geprüft werden, wenn Beständigkeit gegen Heißkorrosion, Verschleißfestigkeit und Leistung von Kobaltlegierungen erforderlich sind. Für ausgewählte korrosive und Hochtemperaturumgebungen kann auch das Vakuum-Feingießen von Hastelloy-Legierungen einen Materialvergleich unterstützen.

Bei Ersatz-Gasturbinendüsen sollte die Materialauswahl wann immer möglich der Originalzeichnung oder verifizierten Mustardaten folgen. Wenn äquivalente Materialien in Betracht gezogen werden, sollten Betriebstemperatur, Gasumgebung, Beschichtungssystem und Inspektionsabnahmekriterien vor der Angebotserstellung geprüft werden.

Gießverfahren für Gasturbinendüsen aus Superlegierungen

Gasturbinendüsen weisen üblicherweise komplexe gekrümmte Strömungskanäle, Plattformen, Rippen, Naben, kühlungsrelevante Merkmale, Dichtkanten und lokale Montagestrukturen auf. Diese Geometrien sind schwierig und teuer vollständig aus massivem Rohling zu bearbeiten. Daher ist das Gießen für viele Düsenaustauschprojekte der praktische Ausgangspunkt.

Das Speziallegierungsguss für Turbinendüsen unterstützt Hochtemperaturlegierungsteile, bei denen Gießfähigkeit, Legierungsverhalten, Wandstärke und Anforderungen an die nachgelagerte Bearbeitung gemeinsam bewertet werden müssen.

Das Vakuum-Feingießen für Gasturbinendüsen kann rohteilnahe Düsenrohlinge mit komplexer Strömungspfadgeometrie herstellen. Dieses Verfahren reduziert den Materialverschwendungsgrad und ermöglicht es der CNC-Bearbeitung, sich auf präzise Schnittstellen statt auf den gesamten Bauteilkörper zu konzentrieren.

Wichtige Kontrollpunkte beim Gießen umfassen:

• Genauigkeit des Wachsmusters für Strömungspfad- und Plattformgeometrie

• Stabilität der Keramikschale um dünnwandige und gekrümmte Bereiche

• Kontrolle von Schwindung, Porosität, Rissen und Einschlüssen

• Zugabe für Dichtflächen, Montageflächen und Bezugspunktbearbeitung

• Unterstützung für Kühlmerkmale oder nachgelagerte EDM-/Bohrvorgänge

• Inspektionsplanung für interne Fehler und kritische Bereiche

CNC-Bearbeitung für Düsenkomponenten

Das Gießen erzeugt den rohteilnahen Düsenrohling, doch ist eine CNC-Bearbeitung für Oberflächen und Merkmale erforderlich, die Montage, Abdichtung und dimensionale Wiederholgenauigkeit steuern. Gasturbinen-Düsensegmente umfassen üblicherweise Plattformflächen, Dichtflächen, Positionierbohrungen, Montageschnittstellen und Referenzbereiche, die eine präzise Bearbeitung erfordern.

NewayAeroTech bietet CNC-Bearbeitung von Superlegierungen für Düsenkomponenten, einschließlich Nickel- und Kobaltbasis-Hochtemperaturlegierungen, die in Reparaturteilen für Heißteile verwendet werden.

Typische bearbeitete Düsenmerkmale umfassen:

• Montageflächen und Montageschnittstellen

• Dichtflächen und Kontaktflächen

• Positionierbohrungen, Nuten und lokale Befestigungsmerkmale

• Plattformkanten und kontrollierte Begrenzungsflächen

• Referenzflächen für KMG- und Strömungspfadinspektion

• Lokale Bereiche, die Ebenheit, Parallelität oder Profiltoleranz erfordern

Die Planung der Bearbeitungsbezüge ist wichtig, da Düsenkomponenten korrekt im Turbinengehäuse sitzen und mit benachbarten Komponenten des heißen Gaspfads ausgerichtet sein müssen. Ein Teil kann die lokale Bearbeitungsinspektion bestehen, aber dennoch bei der Montage versagen, wenn Bezugsstrategie und funktionale Oberflächen nicht koordiniert sind.

EDM und Bearbeitung von Kühlmerkmalen

Einige Gasturbinen-Düsenkomponenten enthalten Bohrungen, Nuten, Kühlkanäle, Filmkühlmerkmale oder lokale Luftströmungskanäle. Diese Merkmale können mit konventioneller Bearbeitung schwer herzustellen sein, insbesondere in harten Nickel- oder Kobaltbasis-Superlegierungen.

Für kühlungsrelevante Merkmale kann das Tiefbohren von Superlegierungen für Kühlmerkmale geprüft werden, wenn das Design tiefe, enge oder luftströmungsrelevante Bohrungen enthält. EDM kann auch für kleine Bohrungen, enge Nuten, scharfe lokale Begrenzungen und merkmalsbedingt schwer zugängliche Bereiche eingesetzt werden.

Bei der Merkmalsbearbeitung sollten folgende Punkte kontrolliert werden:

Kühlochungsdurchmesser, -position und -winkel

• Nutbreite und lokale Kantengeometrie

• Sauberkeit des Luftströmungskanals und Verstopfungsrisiko

• Zustand der Umschmelzschicht oder der wärmebeeinflussten Oberfläche nach dem EDM

• Entgraten und Reinigen vor der Beschichtung oder abschließenden Inspektion

• Kompatibilität mit der endgültigen Beschichtungsdicke und Maskierungsanforderungen

Kühlmerkmale und Details des Strömungspfads sollten vor der Angebotserstellung bestätigt werden, da sie Herstellkosten, Durchlaufzeit, Inspektionsmethode und Endleistung erheblich beeinflussen können.

Nachbearbeitung und Beschichtungsvorbereitung für Heißteil-Düsen

Gasturbinendüsen können vor der endgültigen Lieferung eine Wärmebehandlung, Spannungsarmglühung, Oberflächenvorbereitung, Beschichtungsvorbereitung, Reinigung, Polieren oder andere Nachbearbeitungsschritte erfordern. Der richtige Nachbearbeitungsweg hängt von der Legierungsgüte, der Gießmethode, den Zeichnungsanforderungen, dem Beschichtungssystem und dem Kundenabnahmestandard ab.

NewayAeroTech unterstützt die Nachbearbeitung von Superlegierungen für Heißteil-Düsen, um Gießen, Bearbeitung, Oberflächenzustandskontrolle und abschließende Inspektion in einem Fertigungsweg zu verbinden.

Die Nachbearbeitung kann umfassen:

• Wärmebehandlung zur Kontrolle des Materialzustands und der Mikrostruktur

• Spannungsarmglühung, falls nach Bearbeitung oder EDM erforderlich

• Oberflächenreinigung und Oxidentfernung

• Beschichtungsvorbereitung für oxidationsbeständige oder Wärmedämmschicht-Systeme

• Entgraten und Kantenbearbeitung um Bohrungen, Nuten und Dichtflächen

• Abschließende Oberflächenprüfung vor der Lieferung

Wenn eine Beschichtung erforderlich ist, sollten Beschichtungszugaben und maskierte Bereiche definiert werden, bevor die finale Bearbeitung abgeschlossen ist. Andernfalls kann der Beschichtungsauftrag das endgültige Spiel, die Bohrungsgröße, Dichtflächen oder die Passgenauigkeit bei der Montage beeinträchtigen.

Wichtige Kontrollpunkte für den Austausch von Gasturbinendüsen

Gasturbinendüsen sind Steuerungskomponenten im heißen Gaspfad, daher hängen die kritischen Qualitätsmerkmale sowohl von der Geometrie als auch von der Einsatzumgebung ab. Ersatzdüsenteile müssen den korrekten Gasfluss, die Passgenauigkeit, die Abdichtung und die Materialleistung aufrechterhalten.

Zu den wichtigsten Kontrollpunkten gehören:

• Konsistenz der Halsfläche und des Gasströmungskanals

• Kontur des Strömungspfads, Vorderkanten, Hinterkanten und lokale Übergangsflächen

• Montageflächen und Montageschnittstellen

• Dichtflächen, Kontaktflächen und Randspalte

• Positionierbohrungen, Nuten und lokale Befestigungsmerkmale

• Kühllöcher, Luftströmungskanäle und lokale Sauberkeit der Durchgänge

• Materialchemie, Wärmebehandlungszustand und Gussqualität

• Qualität der Beschichtungsvorbereitung, wenn TBC oder oxidationsbeständige Beschichtung erforderlich ist

Beim Austausch verschlissener Muster müssen Service-Schäden von der ursprünglichen Konstruktionsabsicht getrennt werden. Verbrannte Kanten, verschlissene Dichtflächen, verstopfte Kühllöcher, Beschichtungsverlust und thermische Verformungen sollten nicht direkt in das Ersatzdüsenmodell übernommen werden.

Inspektion fertiger Gasturbinen-Düsenkomponenten

Die Inspektion ist für Ersatzteile von Gasturbinendüsen unerlässlich, da das Bauteil Anforderungen an Material, Guss, Bearbeitung, Strömungspfad und Oberflächenqualität erfüllen muss. Ein vollständiger Inspektionsplan sollte vor Produktionsbeginn bestätigt werden.

Inspektionsanforderungen wie Röntgen, FPI, KMG, Materialberichte, Beschichtungsinspektion und Strömungspfadmessung sollten während der Angebotsanfrage (RFQ) definiert werden. Dies vermeidet Kosten- und Durchlaufzeitunsicherheiten nach Produktionsbeginn.

Unterstützung durch Reverse Engineering für Düsensegmente

Viele Kraftwerkswartungsprojekte beginnen mit gebrauchten Düsensegmenten, unvollständigen Zeichnungen oder 3D-Scandaten. In diesen Fällen muss das Reverse Engineering die ursprüngliche Funktionsgeometrie identifizieren, anstatt beschädigte Gebrauchsoberflächen zu kopieren.

NewayAeroTech kann Projekte zum Austausch von Gasturbinendüsen prüfen auf Basis von:

• Originalzeichnungen und 3D-CAD-Dateien

• Muster gebrauchter Düsensegmente

• 3D-Scandaten und rekonstruierten Modellen

• Materialanalyse alter Teile

• Fotos, die Oxidation, Verbrennung, Risse oder Beschichtungsverlust zeigen

• Turbinenmodell, Düsenstufe und Betriebsbedingungen

Bei durch Reverse Engineering erstellten Düsenkomponenten sollten Halsfläche, Strömungspfadkontur, Dichtflächen, Kühlmerkmale und Montageschnittstellen sorgfältig geprüft werden. Diese Merkmale bestimmen, ob die Ersatzdüse in der Turbine korrekt funktionieren kann.

Mehrwert des Lieferanten für Kraftwerks-Düsenreparaturprojekte

Ein qualifizierter Lieferant für Gasturbinendüsen sollte mehr als nur Gießkapazitäten bieten. Der Lieferant sollte die Funktion des heißen Gaspfads, die Materialauswahl, den Gießweg, die Bearbeitungsbezüge, die Verarbeitung von Kühlmerkmalen, die Beschichtungsvorbereitung und die Inspektionsplanung verstehen.

NewayAeroTech unterstützt Reparatur- und Austauschprojekte für Kraftwerksdüsen durch Bereitstellung von:

• Prüfung von Materialien aus Superlegierungen und Kobaltlegierungen

• Optionen für Speziallegierungsguss und Vakuum-Feinguss

• CNC-Bearbeitung für Dichtflächen, Montageflächen und Bezugsmerkmale

• Prüfung von EDM und Tiefbohrungen für Kühl- und Luftströmungsmerkmale

• Unterstützung bei Wärmebehandlung, Beschichtungsvorbereitung und Nachbearbeitung

• Planung von Inspektionen mittels Röntgen, FPI, KMG, Materialverifizierung und Strömungspfadmessung

• Fertigung von Prototypen, Reparaturteilen in Kleinserie und langfristiger Herstellung von Ersatzdüsen

Dieser integrierte Weg hilft, Kommunikationslücken zwischen Lieferanten für Gießen, Bearbeitung, Beschichtung und Inspektion zu reduzieren. Dies ist besonders wertvoll, wenn Stillstandspläne von Kraftwerken eine vorhersagbare Lieferung und klare Inspektionsdokumentation erfordern.

Checkliste für Angebotsanfragen (RFQ) bei Ersatzteilen für Gasturbinendüsen

Um Gasturbinendüsen und Ersatzteile für Düsensegmente präzise zu kalkulieren, sollten Kunden sowohl technische Zeichnungen als auch Serviceinformationen bereitstellen. Dies hilft dem Lieferanten, Gießwerkzeuge, Materialauswahl, Bearbeitungsweg, Inspektionskosten und Fertigungsrisiken zu bewerten.

Eine vollständige Angebotsanfrage sollte Folgendes enthalten:

• Turbinenmodell, Düsenstufe, Teilenummer und Revisionsstand

• 2D-Zeichnung und 3D-CAD-Datei, falls verfügbar

• Gebrauchtes Düsenmuster, Fotos oder 3D-Scandaten, falls Reverse Engineering erforderlich ist

• Erforderliche Materialgüte, z. B. nickelbasiert, kobaltbasiert oder kundenspezifische Superlegierung

• Anforderung an den Gießweg, z. B. Speziallegierungsguss oder Vakuum-Feinguss

• Anforderungen an Wärmebehandlung, Beschichtung, TBC oder Nachbearbeitung

• Anforderungen an Strömungspfadkontur, Halsfläche, Kühllöcher, Dichtflächen und Montageschnittstellen

• Inspektionsanforderungen wie Röntgen, CT, FPI, KMG, Materialbericht, Beschichtungsbericht oder Strömungspfadinspektion

• Menge für Prototyp, Reparaturcharge oder langfristiges Ersatzteilprogramm

• Lieferplan, Terminierung des Stillstands, Verpackungs- und Dokumentationsanforderungen

Wenn das Projekt auf einer beschädigten oder verschlissenen Probe basiert, sollten Kunden verbrannte Bereiche, verschlissene Dichtflächen, verstopfte Kühllöcher, fehlende Beschichtung, gerissene Bereiche und funktionale Oberflächen markieren. Dies hilft, Fehler beim Reverse Engineering zu vermeiden und die Zuverlässigkeit der Ersatzteile zu verbessern.

Fazit

Gasturbinendüsen für die Kraftwerkswartung und den Austausch von Heißteilen erfordern kontrolliertes Gießen von Superlegierungen, CNC-Bearbeitung, EDM oder Bohren, Wärmebehandlung, Beschichtungsvorbereitung und abschließende Inspektion. Diese Komponenten leiten und beschleunigen den Heißgasstrom, daher müssen Halsfläche, Strömungspfadkontur, Dichtflächen, Kühlmerkmale, Materialkonsistenz und Oberflächenqualität sorgfältig gesteuert werden.

NewayAeroTech unterstützt die Fertigung von Ersatz-Gasturbinendüsen auf Basis von Zeichnungen, alten Düsensegmenten, 3D-Scandaten oder Turbinenmodellinformationen. Unsere Kompetenzen umfassen Speziallegierungsguss, Vakuum-Feinguss, CNC-Bearbeitung von Superlegierungen, Verarbeitung von Kühlmerkmalen, Nachbearbeitung, Röntgen, FPI, KMG, Materialverifizierung und Lieferung fertiger Düsen.

Für ein Angebot von Reparaturteilen für Gasturbinendüsen senden Sie bitte das Turbinenmodell, die Düsenstufe, die Teilenummer, die 2D-Zeichnung, die 3D-Datei, Musterfotos, Materialanforderung, Beschichtungsanforderung, Inspektionsstandard, Menge und Lieferziel. Unser Ingenieurteam kann den geeignetsten Fertigungsweg für Ihr Kraftwerkswartungsprojekt prüfen.
