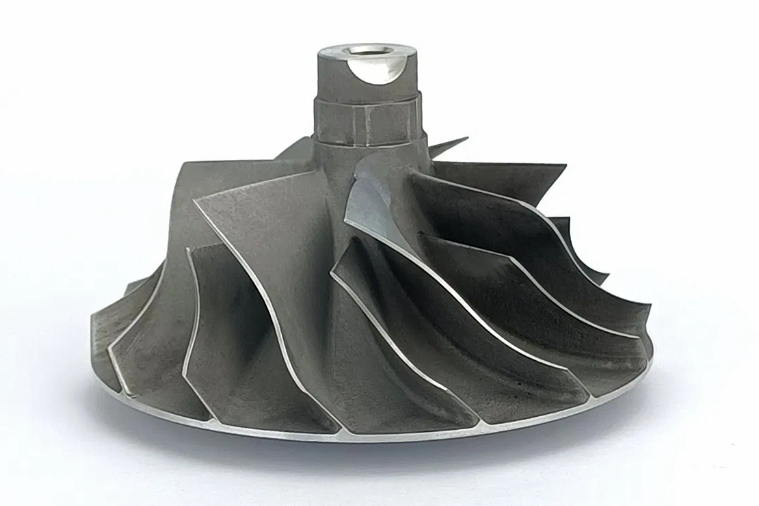

Turboladerkomponenten aus Nimonic-Legierungen geschmiedet für verbesserte Haltbarkeit

Kernherausforderungen bei der Herstellung von Turboladerkomponenten

Das Schmieden von Turboladerteilen aus Nimonic 90 und Nimonic 80A stellt kritische technische Herausforderungen dar:

• Handhabung hochfester Werkstücke (Zugfestigkeit ≥1050 MPa) während des Präzisionsschmiedens.

• Erreichen strenger Maßtoleranzen (±0,05 mm) für rotierende Baugruppen.

• Kontrolle der Korngröße und -ausrichtung zur Maximierung der thermischen Ermüdungs- und Kriechbeständigkeit.

• Herstellung von Oberflächengüten (Ra ≤3,2 µm), die für eine effiziente aerodynamische und Dichtungsleistung wesentlich sind.

Präzisionsschmiedeprozess für Nimonic-Turboladerteile

Der Schmiedeprozess für Nimonic-Turboladerkomponenten umfasst:

1. Knüppelvorbereitung: Homogenisierungswärmebehandlung zur Sicherstellung einer gleichmäßigen Ausgangsmikrostruktur.

2. Präzisionsgesenkschmieden: Schmieden bei 1050–1120°C mit kontrollierten Dehnungsraten zur Mikrostrukturoptimierung.

3. Isothermes Schmieden (für hochbelastete Teile): Minimiert thermische Gradienten und verbessert die Kornhomogenität für eine überlegene Ermüdungsbeständigkeit.

4. Kontrollierte Abkühlung: Ofen- oder kontrollierte Luftabkühlung zur Vermeidung von Eigenspannungen und Verzug.

5. Nachschmiede-Wärmebehandlung: Lösungsglühen typischerweise bei 1080–1120°C, gefolgt von kontrolliertem Auslagern zur Verbesserung der Zug-, Ermüdungs- und Kriecheigenschaften.

6. Endbearbeitung durch CNC: Erreichen von Maßtoleranzen von ±0,01 mm und Oberflächengüten bis zu Ra ≤1,6 µm.

Vergleich von Fertigungsverfahren für Turboladerkomponenten

Strategie zur Auswahl des Fertigungsverfahrens

Die Wahl des Verfahrens für Turboladerkomponenten basiert auf Wärmebeständigkeit, Festigkeit und Produktionseffizienz:

• Präzisionsschmieden: Die beste Option für die Herstellung von Turbinenrädern, Düsenringen und rotierenden Baugruppen mit hoher Ermüdungsfestigkeit und Maßgenauigkeit. Geschmiedete Nimonic-Komponenten übertreffen gegossene Alternativen in der Ermüdungslebensdauer und Kriechbeständigkeit um 30–40 %.

• Vakuum-Feinguss: Geeignet für komplexe innere Geometrien und Komponenten mit mittlerer Leistung, die Kosten und mechanische Eigenschaften in Einklang bringen.

• CNC-Bearbeitung: Aufgrund höherer Kosten Prototypen oder extrem präzisen Teilen mit kleinen Stückzahlen vorbehalten.

Leistungsmatrix für Nimonic-Legierungen

Legierungsauswahlstrategie für Turboladerteile

Die Auswahl der richtigen Nimonic-Legierung gewährleistet überlegene Leistung und Lebensdauer:

• Nimonic 90: Ideal für Turboladerturbinenräder, die bei Temperaturen bis zu 950°C betrieben werden und maximale Zug- und Ermüdungsfestigkeit erfordern.

• Nimonic 80A: Bevorzugt für Verdichterräder und Heißsektionskomponenten, die Festigkeit (1050 MPa) und Oxidationsbeständigkeit benötigen.

• Nimonic 263: Ausgewählt für Auspuffsystemteile und Turboladerbaugruppen, die zyklischer thermischer Belastung ausgesetzt sind.

• Nimonic 75: Verwendet in weniger anspruchsvollen industriellen Anwendungen, die mäßige Temperatur- und Ermüdungsbeständigkeit erfordern.

• Nimonic PE16: Am besten geeignet für fortschrittliche Turboladersysteme in der Luft- und Raumfahrt sowie in leistungsorientierten Automobilanwendungen.

Wichtige Nachbearbeitungstechniken

Die Nachbearbeitung stellt optimierte Eigenschaften sicher:

• Heißisostatisches Pressen (HIP): Erhöht die Dichte und Ermüdungsfestigkeit durch Beseitigung interner Defekte.

• Präzisions-CNC-Bearbeitung: Erreicht Endtoleranzen von ±0,01 mm und Oberflächengüten von Ra ≤0,8 µm.

• Wärmebehandlung: Lösungs- und Auslagerungsbehandlungen zur Verbesserung der Zug-, Kriech- und Ermüdungsbeständigkeit.

• Oberflächenveredelung: Polieren, Strahlen und Beschichten zur Verbesserung der aerodynamischen Effizienz und Verschleißlebensdauer.

Prüfmethoden und Qualitätssicherung

Die strengen QS-Prozesse von Neway AeroTech umfassen:

• Koordinatenmessmaschine (CMM): Maßüberprüfung innerhalb von ±0,005 mm.

• Röntgen-Zerstörungsfreie Prüfung: Interne Defektinspektion für Guss- und Schmiedequalit�t.

• Metallographische Mikroskopie: Bewertung der Kornstruktur und Phasen.

• Zugprüfung: Validierung der Festigkeits- und Dehnungseigenschaften.

Alle Qualitätsverfahren entsprechen den AS9100-Normen für die Luftfahrtfertigung.

Fallstudie: Präzisionsgeschmiedete Nimonic-90-Turboladerräder

Neway AeroTech lieferte präzisionsgeschmiedete Nimonic-90-Turboladerräder für Hochleistungs-Automobilanwendungen und erreichte:

• Einsatztemperatur: Dauerbetrieb bis zu 950°C

• Maßgenauigkeit: ±0,03 mm erreicht

• Ermüdungslebensdauer: Um 38 % nach HIP und Wärmebehandlung verbessert

• Zertifizierung: Vollständige Konformität mit AS9100-Luftfahrtqualitätsstandards

FAQs

1. Warum werden Nimonic-Legierungen für Turboladerkomponenten bevorzugt?

2. Wie verbessert das Präzisionsschmieden die Leistung von Turboladerkomponenten?

3. Welche Maßgenauigkeit wird bei geschmiedeten Nimonic-Teilen erreicht?

4. Welche Nimonic-Legierungssorten sind am besten für Turboladerräder geeignet?

5. Welchen Qualitätsstandards entsprechen Ihre Turboladerkomponenten?
